CN201532195U - 大规格棒材测径仪的滚动导卫 - Google Patents
大规格棒材测径仪的滚动导卫 Download PDFInfo
- Publication number
- CN201532195U CN201532195U CN2009200484432U CN200920048443U CN201532195U CN 201532195 U CN201532195 U CN 201532195U CN 2009200484432 U CN2009200484432 U CN 2009200484432U CN 200920048443 U CN200920048443 U CN 200920048443U CN 201532195 U CN201532195 U CN 201532195U
- Authority
- CN
- China
- Prior art keywords
- guide
- rolling
- caliper
- calliper
- guide roller
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
Images
Abstract
本实用新型公开了一种大规格棒材测径仪的滚动导卫，该滚动导卫包括安装架、导辊、导辊轴、压紧螺栓和调整螺栓，所述安装架安装在测径仪前的运输辊道上；在安装架上设有导辊轴，导辊通过滚动轴承设置在导辊轴上；用来固定导辊位置的压紧螺栓设置在安装架上；用来调整两相应导辊间距离的调整螺栓设置在安装架上。将本实用新型安装在测径仪前，轧件能够正确稳定进入测径仪，既保证测径仪工作的安全，又减轻轧件的振动，提高测径仪测量参数的精度；而且，使用本实用新型后不会划伤轧件，提高了钢材的表面质量。
Description
技术领域
本实用新型涉及一种测径仪的导卫件，具体的说是一种大规格棒材测径仪的滚动导卫。
背景技术
测径仪主要布置在成品轧机后用于自动测量棒材直径的检测工序，通常在棒材轧钢生产线中，为实现轧制线上圆钢断面尺寸的自动测量，需要设置测径仪，测径仪为连续生产线上的产品尺寸控制提供有效和稳定的支持。
目前棒材测径仪在小规格棒材生产线使用较多，在使用φ50mm以上规格棒材的在线测径仪时，由于大规格圆钢在轧制过程中，常出现轧件头部弯曲现象，轧件的头部弯曲容易造成钢顶测径仪设备的事故。目前在测径仪前设有滑动导套，这种滑动导套既不便调整又易产生轧件表面划伤的问题。
大规格圆钢轧制过程中，高温红钢如何安全进入测径仪实现可靠测量，必须要有一套装置确保红钢稳定，无振动进入测径仪通道实现安全运行。
发明内容
为了保证大规格棒材测径仪正常运行，本实用新型的目的是提供一种大规格棒材测径仪的滚动导卫，将本实用新型安装在测径仪前，对轧件起到引导、矫直的作用，轧件能够正确稳定进入测径仪，既保证测径仪工作的安全，又减轻轧件的振动，提高测径仪测量参数的精度；而且，使用本实用新型后不会划伤轧件，提高了钢材的表面质量。
本实用新型的目的是通过以下技术方案来实现的：
一种大规格棒材测径仪的滚动导卫，其特征在于：该滚动导卫包括安装架、导辊、导辊轴、压紧螺栓和调整螺栓，所述安装架安装在测径仪前的运输辊道上；在安装架上设有导辊轴，导辊通过滚动轴承设置在导辊轴上；用来固定导辊位置的压紧螺栓设置在安装架上；用来调整两相应导辊间距离的调整螺栓设置在安装架上。
本实用新型在导辊上的轴承两端设有用来防尘和密封的防尘盖。滚动轴承采用脂润滑或油气润滑，润滑方式为集中润滑。
本实用新型安装在测径仪前的运输辊道上，部分替代辊道的护板，通过调整导辊的间距实现生产大小不同规格圆钢的需要。通过焊接的方式进行联接，导辊上轴承两端通过防尘盖起到密封的作用。
测径仪用于圆钢轧制生产线上在线自动测量圆钢直径，如何保证测径仪稳定可靠运行，必须要有可靠的防护和导入装置。本实用新型根据圆钢规格的不同，可以实现在线便捷调整。通过调整导辊的间距可以保证圆钢稳定导入测径仪，并且对头部弯曲的圆钢有辅助的矫直作用。本实用新型为整体结构，非常牢固，保证了测径仪工作的稳定性。
与传统测径仪前用的滑动导套相比，本实用新型的优点是：结构简单，构思巧妙，调整方便，不会划伤轧件，提高了钢材的表面质量，进而提高了钢材的品质；安装维护简单、使用效率高，减少了不同规格圆钢生产所需要的大量备件，大幅度减少了测径仪的故障。
本实用新型适用于棒材厂生产大规格棒材产品中。
附图说明
图1是本实用新型的结构示意图；

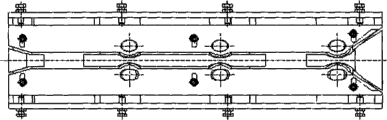

图2是本实用新型的俯视示意图；
图3是本实用新型中导辊的安装示意图。
具体实施方式
在轧钢厂使用本实用新型所述的滚动导卫，生产φ50-180mm圆钢和1502mm方钢，只需要一套该装置，通过调整每组导辊的间距，实现大小规格圆钢的转换。
一种大规格棒材测径仪的滚动导卫，该滚动导卫包括安装架1、导辊2、导辊轴3、压紧螺栓4和调整螺栓5。安装架1安装在测径仪前的运输辊道上。在安装架1上设有导辊轴3，图3是本实用新型中导辊的安装示意图，导辊2通过滚动轴承6设置在导辊轴3上，在导辊2上的轴承6两端设有用来防尘和密封的防尘盖7。用来固定导辊2位置的压紧螺栓4设置在安装架1上；用来调整两相应导辊2间距离的调整螺栓5设置在安装架1上。
本实用新型设计成整体结构，整体结构非常牢固，保证了轧制的稳定性。导辊2内装有滚动轴承，轴承润滑采用脂润滑，润滑方式可以集中润滑。也可以采用油气润滑的方式。
本实用新型运用效果非常好，提高了钢材的表面质量，进而提高了钢材的品质。减少了测径仪的故障，减少不同规格圆钢生产所需要的大量备件。
Claims (3)
1.一种大规格棒材测径仪的滚动导卫，其特征在于：该滚动导卫包括安装架(1)、导辊(2)、导辊轴(3)、压紧螺栓(4)和调整螺栓(5)，所述安装架(1)安装在测径仪前的运输辊道上；在安装架(1)上设有导辊轴(3)，导辊(2)通过滚动轴承设置在导辊轴(3)上；用来固定导辊(2)位置的压紧螺栓(4)设置在安装架(1)上；用来调整两相应导辊(2)间距离的调整螺栓(5)设置在安装架(1)上。
2.根据权利要求1所述的大规格棒材测径仪的滚动导卫，其特征在于：在导辊(2)上的滚动轴承两端设有用来防尘和密封的防尘盖。
3.根据权利要求1所述的大规格棒材测径仪的滚动导卫，其特征在于：滚动轴承采用脂润滑或油气润滑，润滑方式为集中润滑。
