Abstract

本实用新型涉及一种锂电池蓄电式太阳能灯箱,包括灯箱本体(200)和太阳能光伏系统(100)。太阳能光伏系统(100)包括:太阳能电池组件(1)、锂电池组件(2)、光检测单元(3)、在外界光强大于光强阈值时控制太阳能电池组件(1)对锂电池组件(2)进行充电的微控单元(4)、将太阳能电池组件(1)产生的电能或锂电池组件(2)存储的电能转换为恒定电流从而为灯箱本体(200)提供工作电流的恒流驱动单元(5)、对恒流驱动单元(5)产生的恒定电流的大小进行调节以调节灯箱本体(200)的发光亮度的亮度调节单元(6)。本实用新型的锂电池蓄电式太阳能灯箱采用锂电池作为蓄电池,体积较小、结构轻便,还具有调光功能。

Description

一种锂电池蓄电式太阳能灯箱
技术领域
[0001] 本实用新型涉及灯箱技术领域,更具体地说,涉及一种锂电池蓄电式太阳能灯箱。
背景技术
[0002] 太阳能灯箱是利用太阳光能作为动力结合LED照明技术的一种高科技创新产品, 太阳能灯箱安装方便,无需铺设线路,既节能,又环保,且使用寿命长。但是,目前市场上流 行的太阳能灯箱存在以下缺点:
[0003] 第一,目前太阳能的应用均与蓄电池的容量及寿命有紧密的关系,通常情况下,太 阳能灯箱的蓄电池都采用铅酸电池,由于铅酸电池自身体积大、重量重,于是造成太阳能灯 箱的体积较大,结构厚重;
[0004] 第二,目前的太阳能灯箱不具有调光功能,即不能对灯箱内光源的发光亮度进行
调节,于是,在蓄电池的容量一定的情况下无法对灯箱的发光时间长短进行调节。
[0005] 可见,人们对太阳能灯箱提出了更高的要求。
实用新型内容
[0006] 本实用新型要解决的技术问题在于,针对现有技术中的上述太阳能灯箱体积大、 结构厚重以及不能调光等缺陷,提供一种采用锂电池作为蓄电池的体积较小、重量较轻且 具有调光功能的锂电池蓄电式太阳能灯箱。
[0007] 本实用新型解决其技术问题所采用的技术方案是:构造一种锂电池蓄电式太阳能 灯箱,包括灯箱本体和与所述灯箱本体电连接的太阳能光伏系统;所述太阳能光伏系统包 括:
[0008] 将太阳能转换为电能的太阳能电池组件;
[0009] 将所述太阳能电池组件产生的电能进行存储的锂电池组件;
[0010] 对外界光强进行检测的光检测单元;
[0011] 与所述太阳能电池组件、光检测单元和锂电池组件均电连接、在外界光强大于光 强阈值时控制所述太阳能电池组件对所述锂电池组件进行充电的微控单元; [0012] 与所述太阳能电池组件、锂电池组件和灯箱本体均电连接、将所述太阳能电池组 件产生的电能或所述锂电池组件存储的电能转换为恒定电流从而为所述灯箱本体提供工 作电流的恒流驱动单元;
[0013] 与所述恒流驱动单元电连接、对所述恒流驱动单元产生的恒定电流的大小进行调 节以调节所述灯箱本体的发光亮度的亮度调节单元。
[0014] 本实用新型所述的锂电池蓄电式太阳能灯箱,所述微控单元包括对光强阈值进行 设置的光强阈值设定模块。
[0015] 本实用新型所述的锂电池蓄电式太阳能灯箱,所述微控单元包括对所述锂电池组 件的输出电压进行检测的电压检测模块、在所述锂电池组件的输出电压超出过充电压阈值 时控制停止对锂电池组件充电的过充保护模块、在所述锂电池组件的输出电压超出过放电压阈值时控制停止所述锂电池组件放电的过放保护模块。
[0016] 本实用新型所述的锂电池蓄电式太阳能灯箱,所述锂电池组件包括与所述太阳能 电池组件和微控单元可拆卸连接的第一接线端子、与所述恒流驱动单元可拆卸连接的第二 接线端子。
[0017] 本实用新型所述的锂电池蓄电式太阳能灯箱,所述亮度调节单元包括设置在所述
灯箱本体上、通过旋转其来调节所述灯箱本体的发光亮度的亮度调节组件。
[0018] 本实用新型所述的锂电池蓄电式太阳能灯箱,所述光强阈值设定模块包括设置在
所述灯箱本体上、通过旋转其来调节光强阈值的光强阈值调节组件。
[0019] 本实用新型所述的锂电池蓄电式太阳能灯箱,还包括用于将所述灯箱本体和太阳 能光伏系统固定安装的支架。
[0020] 本实用新型所述的锂电池蓄电式太阳能灯箱,所述锂电池组件为至少一个锂电 池。
[0021] 本实用新型所述的锂电池蓄电式太阳能灯箱,所述锂电池组件为至少两个相串联 或并联的锂电池。
[0022] 本实用新型所述的锂电池蓄电式太阳能灯箱,所述灯箱本体包括由至少一个LED 光源构成的LED发光组件。
[0023] 实施本实用新型的锂电池蓄电式太阳能灯箱,具有以下有益效果:采用锂电池作 为蓄电池,由于锂电池具有体积小、重量轻的特点,于是,本锂电池蓄电式太阳能灯箱具有 体积较小、结构轻便的特点,便于运输和更换,另外,本锂电池蓄电式太阳能灯箱具有调光 功能,还可对灯箱中LED发光组件的发光时间长短进行调节。
[0024] 进一步地,本实用新型的锂电池蓄电式太阳能灯箱可通过亮度调节组件直接手动 对灯箱本体的发光亮度以及发光时间长短进行调节。
附图说明
[0025] 下面将结合附图及实施例对本实用新型作进一步说明,附图中:

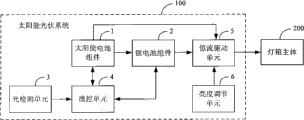

[0026] 图1是本实用新型的锂电池蓄电式太阳能灯箱的第一实施例的结构方框图;
[0027] 图2是本实用新型的锂电池蓄电式太阳能灯箱的第二实施例的结构方框图;
[0028] 图3是本实用新型的锂电池蓄电式太阳能灯箱的第三实施例的结构方框图;
[0029] 图4是本实用新型的锂电池蓄电式太阳能灯箱的一实施例的结构图;
[0030] 图5是图4所示出的太阳能电池组件的背面结构图。
具体实施方式
[0031] 如图1所示,是本实用新型的锂电池蓄电式太阳能灯箱的第一实施例的结构方框 图。该锂电池蓄电式太阳能灯箱包括灯箱本体200和与灯箱本体200电连接的太阳能光 伏系统100。太阳能光伏系统100中采用锂电池作为蓄电池,由于锂电池具有体积小、重量 轻的特点,于是本锂电池蓄电式太阳能灯箱具有体积较小、结构轻便的特点,便于运输和更 换。灯箱本体200包括由至少一个LED光源构成的LED发光组件,该LED发光组件由多个 矩阵排布的LED光源组成,或者,该发光组件由多个LED光源相串联形成的串联条再并联组 成等。进一步地,该灯箱本体200还包括对所述LED发光组件发出的光线进行导光的导光板、广告画面、以及置纳所述LED发光组件、导光板及广告画面的框架等,因为有了导光板, 使得LED发光组件发出的点光源或线光源转化为面光源,进而照亮整个广告画面。 [0032] 太阳能光伏系统100包括太阳能电池组件1、锂电池组件2、光检测单元3、微控单 元4、恒流驱动单元5和亮度调节单元6。
[0033] 其中,太阳能电池组件1将太阳能转换为电能;锂电池组件2将太阳能电池组件1 产生的电能进行存储;光检测单元3对外界光强进行检测的;微控单元4在外界光强大于 光强阈值时控制太阳能电池组件1对锂电池组件2进行充电;恒流驱动单元5将太阳能电 池组件1产生的电能或锂电池组件2存储的电能转换为恒定电流从而为灯箱本体200提供 工作电流;亮度调节单元6对恒流驱动单元5产生的恒定电流的大小进行调节以调节灯箱 本体200的发光亮度。
[0034] 本实用新型的锂电池蓄电式太阳能灯箱中,太阳能电池组件1和锂电池组件2均 可为灯箱本体200的正常工作提供电源。在锂电池组件2的充电结束后,由太阳能电池组 件1直接为灯箱本体200提供工作电源。
[0035] 微控单元4与太阳能电池组件1、光检测单元3和锂电池组件2均电连接,恒流驱 动单元5与太阳能电池组件1、锂电池组件2和灯箱本体200均电连接,亮度调节单元6与 恒流驱动单元5电连接。
[0036] 另外,亮度调节单元6包括设置在所述灯箱本体200上、通过旋转其来调节所述灯 箱本体200的发光亮度的亮度调节组件。进一步地,该亮度调节组件为旋钮或按钮,通过 该旋钮可连续地对灯箱本体200的发光亮度进行调节,通过该按钮可选择性地对灯箱本体 200的发光亮度进行选择。于是,本锂电池蓄电式太阳能灯箱具有调光功能,以满足调光需 求,那么,在太阳能电池组件1和锂电池组件2的储电量一定的情况下可对灯箱中LED发光 组件的发光时间长短进行调节。
[0037] 如图2所示,是本实用新型的锂电池蓄电式太阳能灯箱的第二实施例的结构方框 图。本实施例中,微控单元4包括对光强阈值进行设置的光强阈值设定模块41。光强阈值 设定模块41包括设置在灯箱本体200上、通过旋转器来调节光强阈值的光强阈值调节组 件。进一步地,该光强阈值调节组件为旋钮或按钮,通过该旋钮可连续地对光强阈值进行调 节,通过该按钮可选择性地对光强阈值进行选择。
[0038] 如图3所示,是本实用新型的锂电池蓄电式太阳能灯箱的第三实施例的结构方框 图。本实施例中,与图2所示的第二实施例的锂电池蓄电式太阳能灯箱区别在于:在太阳能 光伏系统100中的微控单元4中,还包括对锂电池组件2的输出电压进行检测的电压检测 模块42、在锂电池组件2的输出电压超出过充电压阈值时控制停止对锂电池组件2充电的 过充保护模块43、在锂电池组件2的输出电压超出过放电压阈值时控制停止锂电池组件2 放电的过放保护模块44。
[0039] 上述三个实施例中,锂电池组件2包括与太阳能电池组件1和微控单元可拆卸连
接的第一接线端子、与恒流驱动单元5可拆卸连接的第二接线端子。并且,锂电池组件2为
至少一个锂电池,或者,锂电池组件2为至少两个相串联或并联的锂电池。
[0040] 本实用新型的锂电池蓄电式太阳能灯箱还包括用于将灯箱本体200和太阳能光
伏系统100固定安装的支架300,通过该支架300可将本锂电池蓄电式太阳能灯箱固定在墙
壁、支撑杆上等等。
5[0041] 进一步地,在其它实施例中,微控单元4还可包括对太阳能电池组件1和/或锂电 池组件2的输出电流进行检测的电流检测模块,在输出电流超过电流输出阈值时控制断开 太阳能电池组件1和/或锂电池组件2与恒流驱动单元5之间的电连接,从而有效地起到 短路保护作用。
[0042] 如图4所示,是本实用新型的蓄电式太阳能灯箱的一实施例的结构图。再结合图5 所示,是图4所示的太阳能电池组件1的背面结构图。本实施例中,将太阳能光伏系统100 中的光检测单元、微控单元和亮度调节单元都置纳在一控制盒10中,锂电池组件通过第一 接线端子101与太阳能电池组件1和微控单元可拆卸连接,锂电池组件通过第二接线端子 102与恒流驱动单元可拆卸连接。本实施例中,恒流驱动单元和LED发光组件均设置在灯箱 主体200内,那么,第二接线端子设置在灯箱主体200上,于是,锂电池组件通过该第二接线 端子102与设置在灯箱主体200内的恒流驱动单元可拆卸连接。
[0043] 当然,恒流驱动单元也可设置在控制盒10中,那么,第二接线端子设置在控制盒 10上,锂电池组件将通过该第二接线端子102与设置在控制盒10内的恒流驱动单元可拆卸 连接。即在这种情况下,恒流驱动单元设置在控制盒IO内,LED发光组件设置在灯箱主体 200内。
[0044] 本实用新型中,第一接线端子102和第二接线端子102可通过插槽(或插孔)与 插件的相互配合来实现。可见,通过第一接线端子102和第二接线端子102即可直接对锂 电池组件进行更换,操作方便简单。另外,通过支架300可将本锂电池蓄电式太阳能灯箱进 行悬挂或固定。
[0045] 以上所述仅为本实用新型的优选实施例,并不用以限制本实用新型,凡在本实用 新型的精神和原则内所作的任何修改、等同替换或改进等,均应包含在本实用新型的保护 范围内。

Claims (10)

  1. 一种锂电池蓄电式太阳能灯箱,包括灯箱本体(200)和与所述灯箱本体(200)电连接的太阳能光伏系统(100);其特征在于,所述太阳能光伏系统(100)包括:将太阳能转换为电能的太阳能电池组件(1);将所述太阳能电池组件(1)产生的电能进行存储的锂电池组件(2);对外界光强进行检测的光检测单元(3);与所述太阳能电池组件(1)、光检测单元(3)和锂电池组件(2)均电连接、在外界光强大于光强阈值时控制所述太阳能电池组件(1)对所述锂电池组件(2)进行充电的微控单元(4);与所述太阳能电池组件(1)、锂电池组件(2)和灯箱本体(200)均电连接、将所述太阳能电池组件(1)产生的电能或所述锂电池组件(2)存储的电能转换为恒定电流从而为所述灯箱本体(200)提供工作电流的恒流驱动单元(5);与所述恒流驱动单元(5)电连接、对所述恒流驱动单元(5)产生的恒定电流的大小进行调节以调节所述灯箱本体(200)的发光亮度的亮度调节单元(6)。
  2. 2. 根据权利要求l所述的锂电池蓄电式太阳能灯箱,其特征在于,所述微控单元(4)包 括对光强阈值进行设置的光强阈值设定模块(41)。
  3. 3. 根据权利要求1或2所述的锂电池蓄电式太阳能灯箱,其特征在于,所述微控单元 (4)包括对所述锂电池组件(2)的输出电压进行检测的电压检测模块(42)、在所述锂电池 组件(2)的输出电压超出过充电压阈值时控制停止对锂电池组件(2)充电的过充保护模 块(43)、在所述锂电池组件(2)的输出电压超出过放电压阈值时控制停止所述锂电池组件 (2)放电的过放保护模块(44)。
  4. 4. 根据权利要求l所述的锂电池蓄电式太阳能灯箱,其特征在于,所述锂电池组件(2) 包括与所述太阳能电池组件(1)和微控单元(4)可拆卸连接的第一接线端子、与所述恒流 驱动单元(5)可拆卸连接的第二接线端子。
  5. 5. 根据权利要求1所述的锂电池蓄电式太阳能灯箱,其特征在于,所述亮度调节单元 (6)包括设置在所述灯箱本体(200)上、通过旋转其来调节所述灯箱本体(200)的发光亮度 的亮度调节组件。
  6. 6. 根据权利要求2所述的锂电池蓄电式太阳能灯箱,其特征在于,所述光强阈值设定 模块(41)包括设置在所述灯箱本体(200)上、通过旋转其来调节光强阈值的光强阈值调节 组件。
  7. 7. 根据权利要求1所述的锂电池蓄电式太阳能灯箱,其特征在于,还包括用于将所述 灯箱本体(200)和太阳能光伏系统(100)固定安装的支架(300)。
  8. 8. 根据权利要求l所述的锂电池蓄电式太阳能灯箱,其特征在于,所述锂电池组件(2) 为至少一个锂电池。
  9. 9. 根据权利要求l所述的锂电池蓄电式太阳能灯箱,其特征在于,所述锂电池组件(2) 为至少两个相串联或并联的锂电池。
  10. 10. 根据权利要求l所述的锂电池蓄电式太阳能灯箱,其特征在于,所述灯箱本体 (200)包括由至少一个LED光源构成的LED发光组件。
