Abstract

本实用新型提供一种铝包塑环保节能门窗，包括：门窗框、与门窗框连接的门窗扇，以及安装在门窗框与门窗扇上的玻璃，门窗框与门窗扇的外侧至内侧依次为铝外框，PVC内框，铝外框边缘有勾端，勾端扣在PVC内框上，同时PVC内框具有内腔，内腔内设置有钢衬。本实用新型的铝包塑环保节能门窗，铝外框与PVC内框复合安装简单，可以将PVC内框组装完后再将铝外框扣在PVC内框外侧即可，复合牢固，不易变形，保证了窗体的水密、气密性能；PVC内框中设置有钢衬，更加坚固耐用，保证了门窗的强度。铝包塑环保节能门窗结合了塑钢窗和铝合金窗的优点，具有更高的环保节能优势；铝型材在外，其装饰颜色和风格多样，可广泛用于各种建筑类型。

Description

铝包塑环保节能门窗
技术领域
本实用新型涉及建筑用门窗，尤其涉及铝包塑环保节能门窗。
背景技术
PVC塑料门窗自重轻，具有一定的保温隔热性能，价格较低，因此在门窗发展中占有重要的地位，很长一段时间内甚至占据了主要地位，但由于PVC塑料自身老化快、在低温条件下材质脆性大，防火性能也较差，使用时间长后易变色，影响外立面装饰效果；而铝合金门窗也很常见，其不锈蚀、不褪色、不脱落，传热性快，防火性能较好，外立面装饰效果好，但其保温隔热性能较差，单纯的铝合金门窗其传热系数K值为3.5W/m2·K左右，达不到国家关于节能要求的下限。
由于两者各有其优缺点，因此市场上也出现了铝合金复合PVC型材的门窗，这种复合铝塑门窗结合了两者的优点，其密封性、保温性能，外立面装饰效果等都较好，在建筑市场中广受好评。但现有技术中的铝塑复合方式是采用机械连接结构或铝塑压合工艺，由于铝材和PVC材质是完全不同的材料，其各种物理、机械性能有很大差别，这样的复合方式会带来铝塑松动变形造成窗体的密封性降低，或者铝塑型材出现裂缝导致门窗体使用寿命降低等问题。
实用新型内容
本实用新型的目的是针对以上现有技术的不足，提供一种新型的铝包塑环保节能门窗，结合铝合金型材和PVC塑料型材的优点，并使两者的结合更加牢固，不易变形松动，达到使门窗更加坚固耐用，具有更好的气密性、水密性以及装饰性的目的，使门窗更加环保节能。
本实用新型的技术方案为：一种铝包塑环保节能门窗包括：门窗框、与门窗框连接的门窗扇，以及安装在门窗框与门窗扇上的玻璃，门窗框与门窗扇的外侧至内侧依次为铝外框，PVC内框，铝外框边缘有勾端，勾端扣在PVC内框上。
所述的铝外框与PVC内框连接的四角设置有组角片固定，并以防水密封胶密封连接。组角片增加了铝外框与PVC内框连接四角的强度，防水密封胶密封连接后，保证了门窗体的密封性和美观性。
所述的PVC内框具有内腔，内腔内设置有钢衬。钢衬使PVC内框更加坚固耐用。
所述内腔内侧有多条纵向凸棱。一方面使钢衬与PVC内框结合更加牢固，另一方面也起到加强的作用。
铝外框的内侧设置有多条加强筋。加强筋具有加强作用，能保证门窗体的受力。
在门窗框与门窗框，门窗框与门窗扇，以及门窗框、门窗扇与玻璃的连接处设置有胶条。以保证门窗体的水密、气密性能。
门窗框或门窗扇与玻璃连接的内侧设置有压条，压条一端具有凸起，相应的门窗框或门窗扇的PVC内框具有凹槽，压条的凸起与PVC型材内框的凹槽形成卡扣连接。
压条与玻璃的连接处设置有胶条。
本实用新型的铝包塑环保节能门窗，铝外框与PVC内框复合安装简单，可以将PVC内框组装完后再将铝外框扣在PVC内框外侧即可，复合牢固，不易变形，保证了整个铝包塑环保节能门窗体的水密、气密性能；PVC内框中设置有钢衬，更加坚固耐用，保证了窗体的受力。铝外框与PVC内框复合，结合了两种门窗型材的优点，具有更高的环保节能优势，配上中空玻璃后传热系数K值可以达到2.5W/m2·K左右，可以达到建筑外窗保温性能分级指标中的8级。保温性能显著。外表面铝合金其装饰颜色和风格多样，适应多种建筑外立面的变化，可广泛用于各种建筑类型，美观大方。
附图说明
图1是本实用新型安装后的外形示意图；

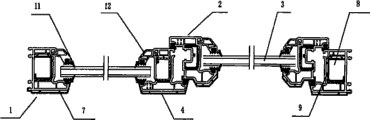

图2是图1的A-A向视图；
图3是图1的B-B向视图；
图4是图1中门窗扇安装后的外形示意图；
图5是图4的A-A向视图；
图6是图5中A部分的放大图。
具体实施方式
结合附图具体说明本实用新型的实施例。
本实用新型的铝包塑环保节能门窗，包括：门窗框1、与门窗框连接的门窗扇2，以及安装在门窗框与门窗扇上的玻璃3，门窗框1与门窗扇2的外侧至内侧依次为铝外框4，PVC内框5，铝外框4边缘有勾端6，勾端6扣在PVC内框5上。铝外框4与PVC内框5连接的四角设置有组角片固定，并以防水密封胶密封连接。铝外框4的内侧设置有多条加强筋7。PVC内框5具有内腔8，内腔8内设置有钢衬9。内腔8内侧有多条纵向凸棱10。
在门窗框1与门窗框1，门窗框1与门窗扇2，以及门窗框1、门窗扇2与玻璃3的连接处设置有胶条11，门窗框1或门窗扇2与玻璃3连接的内侧设置有压条12，压条一端具有凸起13，相应的门窗框1或门窗扇2的PVC内框5具有凹槽14，压条12的凸起13与PVC内框5的凹槽14形成卡扣连接。压条12与玻璃3的连接处设置有胶条11。
连接门窗扇的门窗框1下端设置有排水槽15。

Claims (8)

1.一种铝包塑环保节能门窗，包括：门窗框、与门窗框连接的门窗扇，以及安装在门窗框与门窗扇上的玻璃，门窗框与门窗扇的外侧至内侧依次为铝外框，PVC内框，其特征在于铝外框边缘有勾端，勾端扣在PVC内框上。
2.根据权利要求1所述的铝包塑环保节能门窗，其特征在于所述的铝外框与PVC内框连接的四角设置有组角片固定，并配以防水密封胶密封连接。
3.根据权利要求2所述的铝包塑环保节能门窗，其特征在于所述的PVC内框具有内腔，内腔内设置有钢衬。
4.根据权利要求3所述的铝包塑环保节能门窗，其特征在于所述内腔内侧有多条纵向凸棱。
5.根据权利要求2所述的铝包塑环保节能门窗，其特征在于铝外框的内侧设置有多条加强筋。
6.根据权利要求2所述的铝包塑环保节能门窗，其特征在于门窗框与门窗框，门窗框与门窗扇，以及门窗框、门窗扇与玻璃的连接处设置有胶条。
7.根据权利要求2所述的铝包塑环保节能门窗，其特征在于门窗框或门窗扇与玻璃连接的内侧设置有压条，压条一端具有凸起，相应的门窗框或门窗扇的PVC内框具有凹槽，压条的凸起与PVC内框的凹槽形成卡扣连接。
8.根据权利要求7所述的铝包塑环保节能门窗，其特征在于压条与玻璃的连接处设置有胶条。
