Abstract

本实用新型一种电缆绝缘检查装置，属于一种电缆测试装置。目的是提供一种低成本、高功效的简易绝缘检查装置，专用于电缆绝缘检查。本实用新型包括壳体、安装在壳体内部的若干十位接线板及其安装附件、安装在壳体上的若干个电缆插座，其中，若干个电缆插座上同样编号的引脚通过电线连接到同一个十位接线板上的同一个接线端子上的，十位接线板安装在壳体中同一平面，整齐排列。本实用新型的优点是：将所有待测试点转接到一个平面上来，然后可以用探头在这个平面上采用滑动方式与各个测试点进行有效接触来完成测试。此装置可以对多根同型号插头电缆或异型号插头电缆进行同时检查。

Description

一种电缆绝缘检查辅助装置

技术领域

本实用新型属于一种电缆测试用的装置，具体涉及一种配合兆欧表来对电缆中各个电线之间的绝缘度进行检查的装置。

背景技术

用来连接设备的电缆的电气特性的好坏，将直接影响着设备整体发挥的工作效能。在用电缆连接设备之前，调试安装人员通常需检查电缆的各项指标，在诸多检查项目中，电缆的绝缘检查几乎是所有电缆的必查项。绝缘检查包含两方面的检查：第一，电缆芯线与屏蔽层之间的绝缘检查；第二，电缆芯线两两之间的绝缘检查。检查的方法是用兆欧表(俗称摇表)测量两个被测对象间的绝缘电阻值。对于芯线较少的电缆，只需要逐个直接检查，当电缆芯线较多，而且相同的电缆也很多时，这种检查方法就显得太繁琐。以一根50芯的电缆为例：电缆芯线与屏蔽层之间的绝缘检查需要点击50次；电缆芯线两两之间的绝缘检查需点击 $C_{50}^2=1225,$ 合计1275次，以每次1秒钟完成点击且中间不停顿计算，一根电缆的检查时间为1275秒(21.25分钟)，当电缆连接器触点更小、安装环境更加恶劣时，每次点击将用更多的时间，而且检查中途人员还需要休息。这样就需要寻找一种新的方法来解决这个问题。

目前市场上有这样的一体化检测设备，但是设备的功能项多，绝缘度检查只是其中的一个项目。设备整体价格昂贵，不适用专用于电缆绝缘度检查。

实用新型内容

本实用新型的目的是提供一种低成本、高功效的简易绝缘检查辅助装置，专用于电缆绝缘检查。

本实用新型是这样实现的：一种电缆绝缘检查辅助装置，包括壳体、设置于壳体内部的若干十位接线板、安装在壳体上的若干个电缆插座，其中，所述的若干十位接线板均布在壳体的底部，并通过螺钉固定在壳体上；所述的若干个电缆插座上同样编号的引脚通过电线连接到同一个十位接线板上的同一对接线点上。

如上所述的一种电缆绝缘检查辅助装置，其中，所述的电缆插座为2个，电缆插座中电线的芯数为100芯；所述的十位接线板为10个，每2个组成1组，分5组均布在壳体的底部。

如上所述的一种电缆绝缘检查辅助装置，其中，所述的若干个十位接线板安装在壳体中同一平面上。

如上所述的一种电缆绝缘检查辅助装置，其中，所述的壳体为上部敞开的盒状。

如上所述的一种电缆绝缘检查辅助装置，其中，十位接线板包括1块底板、10对接线点和10个连接跨片，10个连接跨片均布在底板上，每1对接线点分别设置在1个连接跨片的两端，每1对接线点中的2个接线点均分别通过螺钉与连接跨片以及底板固定连接。

本实用新型的优点是：将所有待测试点转接到一个平面上来，然后可以用兆欧表探头在这个平面上采用滑动方式与各个测试点进行有效接触来完成测试。此装置还可以对多根同型号插头电缆或异型号插头电缆进行同时检查。

附图说明

图1是十位接线板示意图；

图2是一种电缆绝缘检查装置俯视图；

图3是一种电缆绝缘检查装置的立体图。

其中，1～10十位接线板，11～12电缆插座，21壳体，30底板，31～32接线点，33连接跨片。

具体实施方式

下面结合附图和实施例对本实用新型做进一步的详细说明：

图1所示的是所用到的十位接线板，十位接线板包括1块底板30、10对接线点31、32和10个连接跨片33，10个连接跨片33均布在底板上，每1对接线点31、32分别设置在1个连接跨片33的两端，组成1个接线端子，每1对接线点31、32中的2个接线点均分别通过螺钉与连接跨片以及底板固定连接。两个接线点31、32用于焊接电线，从而可以分别连接到不同插座的同一端子上，连接跨片33将使31和32导通。

图2所示的是一种针对100芯电缆而设计的电缆绝缘检查辅助装置，包括三部分：上部敞开的盒状的壳体21，10个十位接线板1～10，2个航空插座11～12。所述的十位接线板每2个组成1组，分5组均布在壳体21的底部，并通过螺钉固定，十位接线板1～10安装在壳体21中同一平面上。

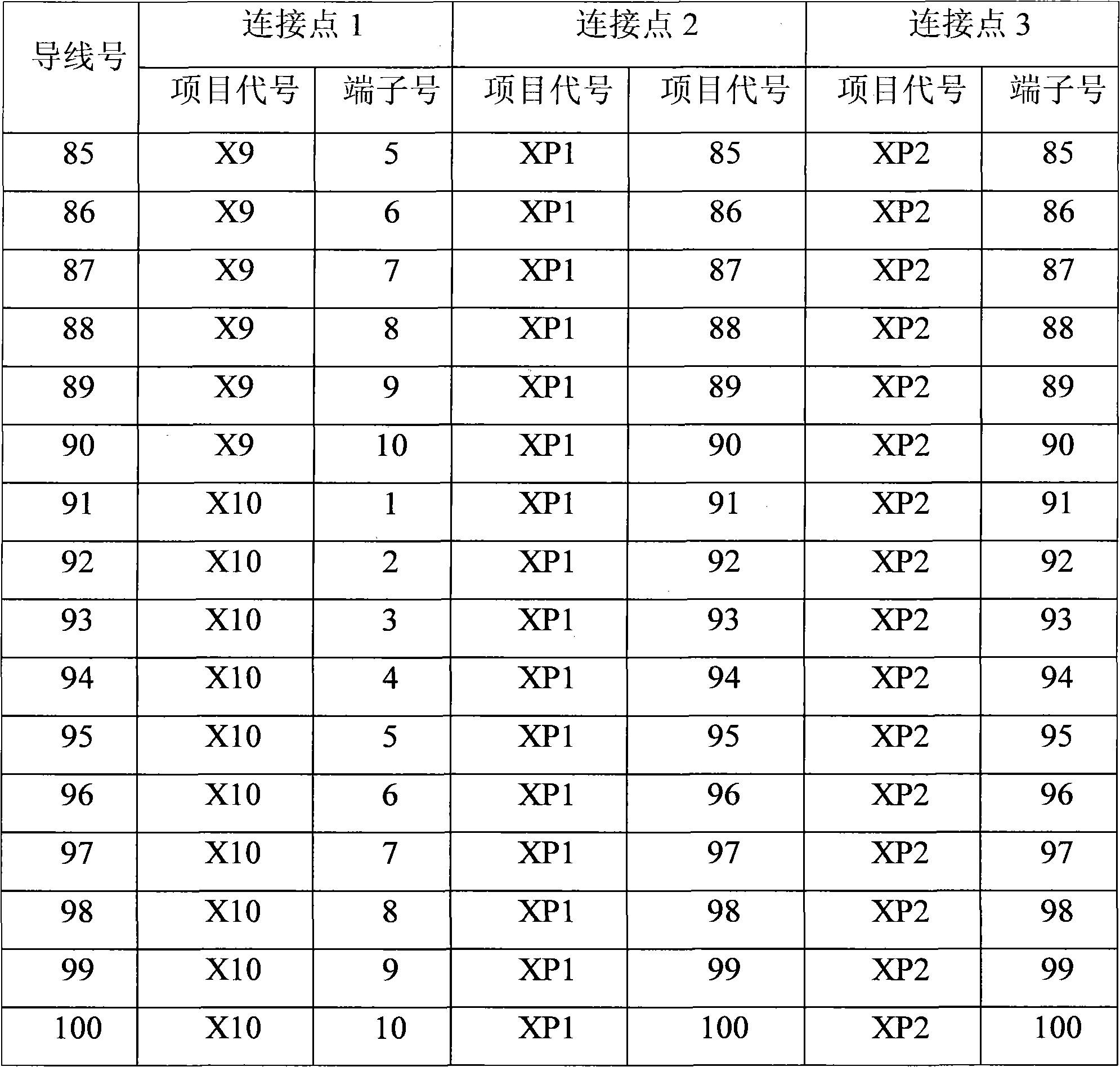

十位接线板1～10上的各个接线端子上的两个接线点31、32上分别引出导线，一根与插座11中的一个接线端子进行连接，一根与插座12中的一个接线端子进行连接。10个十位接线板1～10的编号依次为X1～X10，插座11编号为XP1，插座12编号为XP2，接线关系如下表所示：

表1连线关系表

图3是电缆绝缘检查辅助装置的立体示意图。

电缆绝缘检查辅助装置在测试时需要和兆欧表配合使用。首先将待测试的一根电缆的两端连接到插座11和插座12上。当测试时，用兆欧表的一个探头A固定接触在1号导线连接的十位接线板接线端子上，另一个探头B在其于的所有十位接线板上的接线端子上划动，测试导线2～100与导线1之间的电阻，如果均满足要求，将探头A移至2号导线连接的十位接线板接线端子上，另一个探头B在其余的所有十位接线板上接线端子上划动，测试导线3～100与导线2之间的电阻，依此类推，直到探头A移至最后一个十位接线板上接线点为止。

也可以将两根待测试的电缆的一端分别连接到两个插座上，然后按照上述方法进行测试，如果测试过程中，每两个接线点之间的电阻仍然满足要求，则两根电缆均满足要求，如果有不满足要求的情况出现，则需要对两根电缆进行单独的测试。

上述的实施例还可以进行变化，十位接线板的数量可以随着电缆芯数而改变，检测电缆的插座可以变换成不同的形状和数量，以满足电缆的需要，相适应的，十位接线板上的接线端子可以连接到两个以上的插座上。同一个检查装置上使用的若干插座的型号可以不同，从而可以同时测试不同型号的电缆。

Claims (5)

1.一种电缆绝缘检查辅助装置，包括壳体、设置于壳体内部的若干十位接线板、安装在壳体上的若干个电缆插座，其特征在于：所述的若干十位接线板均布在壳体的底部，并通过螺钉固定在壳体上；所述的若干个电缆插座上同样编号的引脚通过电线连接到同一个十位接线板上的同一对接线点上。

2.如权利要求1所述的一种电缆绝缘检查辅助装置，其特征在于：所述的电缆插座为2个，电缆插座中电线的芯数为100芯；所述的十位接线板为10个，每2个组成1组，分5组均布在壳体的底部。

3.如权利要求2所述的一种电缆绝缘检查辅助装置，其特征在于：所述的若干个十位接线板安装在壳体中同一平面上。

4.如权利要求3所述的一种电缆绝缘检查辅助装置，其特征在于：所述的壳体为上部敞开的盒状。

5.如权利要求1～4中任一项所述的一种电缆绝缘检查辅助装置，其特征在于：所述的十位接线板包括1块底板、10对接线点和10个连接跨片，10个连接跨片均布在底板上，每1对接线点分别设置在1个连接跨片的两端，每1对接线点中的2个接线点均分别通过螺钉与连接跨片以及底板固定连接。
