Abstract
本实用新型公开了一种CT检查床，包括床体，所述床体上设有头托，所述床体上头托两侧可拆卸安装有两根支撑杆，所述支撑杆顶端安装有“U”形臂托，所述“U”形臂托向下倾斜，所述“U”形臂托与所述支撑杆铰接，所述“U”形臂托上设有固定带。在给患者进行CT检查时，手臂由头部两侧后举放置于“U”形臂托内，“U”形臂托与支撑杆铰接，可根据患者自身情况随意调整向下倾斜的角度，非常舒适，不会产生疲劳感，对一些胸腹部急症患者，可以用“U”形臂托上的固定带固定，操作方便，能够将患者手臂牢固置于头部两侧，提高诊断准确率。
Description
技术领域
本实用新型涉及医疗器械技术领域，具体涉及一种CT检查床。
背景技术
目前，医院使用的CT检查床常规配备有可拆卸的头托，用于头部和体部CT检查时支撑头部，做头部CT检查时非常方便。但是在医院CT室，经常会遇到一些胸腹部CT检查病人，在给这些病人进行检查时，需要病人将手臂举起放在头部两侧，对于一般的病人来说，这种操作比较容易，但是对于一些胸腹部急症患者，手臂很难后举放至头部两侧，或时间一长，患者手臂疲惫、非常不舒服，甚至有些患者不能坚持，给检查带来很大不便，甚至影响检查结果。
实用新型内容
本实用新型所要解决的技术问题是提供一种CT检查床，能够将病人手臂牢固置于头部两侧，使患者手臂舒适放置，便于操作，提高诊断准确率。
为解决上述技术问题，本实用新型的技术方案是：CT检查床，包括床体，所述床体上设有头托，所述床体上头托两侧可拆卸安装有两根支撑杆，所述支撑杆顶端安装有“U”形臂托，所述“U”形臂托向下倾斜。
作为一种优选的技术方案，所述“U”形臂托与所述支撑杆铰接。
作为一种优选的技术方案，所述“U”形臂托上设有固定带。
采用了上述技术方案后，本实用新型的有益效果是：在给患者进行CT检查时，手臂由头部两侧后举放置于“U”形臂托内，“U”形臂托与支撑杆铰接，可根据患者自身情况随意调整向下倾斜的角度，非常舒适，不会产生疲劳感，对一些胸腹部急症患者，可以用“U”形臂托上的固定带固定，操作方便，能够将患者手臂牢固置于头部两侧，提高诊断准确率。
附图说明
图1是本实用新型实施例的整体结构示意图；

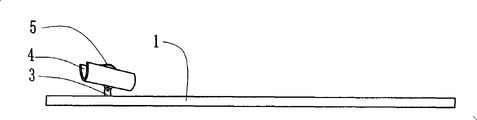

图2是本实用新型实施例的侧视图。
具体实施方式
如图1和图2所示，CT检查床，包括床体1，床体1上设有头托2，头托2为可拆卸安装，用于支撑和固定头部，床体1上在头托2两侧，可拆卸安装有两根支撑杆3，支撑杆3顶端安装有“U”形臂托4，“U”形臂托4向下倾斜，且“U”形臂托4与支撑杆3铰接，手臂由头部两侧后举放置于“U”形臂托4内，“U”形臂托4与支撑杆3铰接，可根据患者自身情况随意调整向下倾斜的角度，非常舒适，不会产生疲劳感。
“U”形臂托4上还设有固定带5，为两侧各一根，两根固定带5端部设有粘扣，对一些胸腹部急症患者，可以用“U”形臂托4上的固定带5固定，操作方便，能够将患者手臂牢固置于头部两侧，提高诊断准确率。
Claims (3)
1.CT检查床，包括床体，所述床体上设有头托，其特征在于：所述床体上头托两侧可拆卸安装有两根支撑杆，所述支撑杆顶端安装有“U”形臂托，所述“U”形臂托向下倾斜。
2.如权利要求1所述的CT检查床，其特征在于：所述“U”形臂托与所述支撑杆铰接。
3.如权利要求1所述的CT检查床，其特征在于：所述“U”形臂托上设有固定带。
