Abstract

一种节能环保门窗，包括金属框、玻璃；还包括门窗框型材，包覆于金属框外，其框内固定玻璃；该门窗框型材包括基座，其断面呈Z字形，内有一供设置金属框的中空腔体；基座包括下固定部、自下固定部一侧弯折向上延伸形成的连接部以及自连接部弯折延伸形成的上固定部；下固定部的外侧端向外延伸一供玻璃固定的第一支撑部；盖板，其断面呈T字形，包括下固定部、自下固定部向一侧弯折延伸形成的上固定部及自下固定部向另一侧弯折延伸形成的供玻璃固定的第二支撑部；上、下固定部与基座的上固定部、连接部相连接；玻璃，固定于基座的第一支撑部与盖板的第二支撑部之间，并由封胶粘接固定、密封；密封条，分别固定于基座的上、下固定部下端面。

Description

一种节能环保门窗
技术领域
本实用新型涉及建筑领域，特别涉及一种节能环保门窗。
背景技术
钢门窗引入我国已近六十多年，目前我国国内存量也已达十数亿平方米，其结构均为单层玻璃，功能也仅仅是挡风、遮雨和采光。门窗四周边依靠扇与框的型钢边缘搭接成刚性封闭结构，气密性、水密性极差，也谈不上隔声、隔热，保温和节能，因而造成夏不抗暑、冬难御寒的状况。在当前国家实行节能、节材的基本国策之际，上述结构类型的钢门窗已淘汰。
但是，目前就材质而言，现有钢门窗其绝大部分依然完好无损，可以继续使用。如放弃实属浪费，因此，怎样利用现有钢门窗进行改造，使之实现节能、节材是一个迫切需要解决的问题。
发明内容
本实用新型的目的在于提供一种节能环保门窗，以克服已有技术中门窗气密性差、隔热性差、能源浪费大的缺陷。
为达到上述目的，本实用新型的技术方案是，
一种节能环保门窗，包括金属框、玻璃；还包括门窗框型材，包覆于金属框外，其框内固定玻璃；该门窗框型材包括，基座，其断面呈Z字形，内有一个供设置金属框的中空腔体；该基座包括下固定部、自下固定部一侧弯折向上延伸形成的连接部以及自连接部弯折延伸形成的上固定部；下固定部的外侧端向外延伸一供玻璃固定的第一支撑部；盖板，其断面呈T字形，其包括下固定部、自下固定部向一侧弯折延伸形成的上固定部、以及自下固定部向另一侧弯折延伸形成的供玻璃固定的第二支撑部；该上、下固定部分别与基座的上固定部、连接部相连接；玻璃，其为双层中空玻璃，固定于所述的基座的第一支撑部与盖板的第二支撑部之间，并由封胶粘接固定、密封；密封条，分别固定于所述的基座的上、下固定部下端面。
进一步，所述的基座上固定部的上端面开有凹槽，所述的盖板上固定部对应基座上固定部的下端面设有凸筋筋条，分别对应嵌设固定于所述的基座上固定部的上端面开有凹槽内。
所述的基座的中空腔体内壁设有凸起的固定齿。
另外，本实用新型节能环保门窗所述的基座的连接部与对应所述的盖板下固定部的两个端面分别设有固定齿，并相互啮合。
所述的盖板下固定部与玻璃之间还夹设缓冲垫块。
再有，本实用新型节能环保门窗所述的基座的上、下固定部下端面侧端分别向外延伸形成供密封条固定的嵌槽。
所述的门窗框型材为塑料材质。
本实用新型的有益效果：
本实用新型钢门窗扇外面包覆塑料型材，从而克服已有技术中门窗气密性差、隔热性差、能源浪费大的缺陷。
附图说明
图1为本实用新型节能环保门窗的外形示意图；

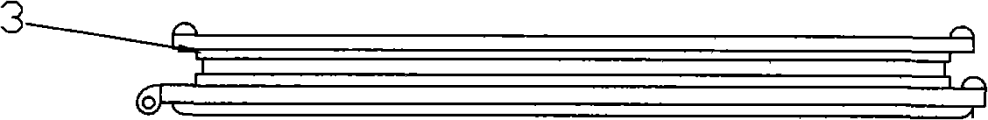

图2为图1的仰视图；
图3为图1的A-A剖视图；
图4为图1的B部放大示意图。
具体实施方式
下面结合附图对本实用新型作进一步说明。
参见图1～图4，本实用新型的节能环保门窗，包括金属框1、玻璃2、门窗框型材3；门窗框型材3包覆于金属框1外，其框内固定玻璃2；所述的门窗框型材3为塑料材质。
该门窗框型材3包括，基座31，其断面呈Z字形，内有一个供设置金属框的中空腔体30，内壁设有凸起的固定齿301；该基座31包括下固定部311、自下固定部311一侧弯折向上延伸形成的连接部312以及自连接部312弯折延伸形成的上固定部313；下固定部311的外侧端向外延伸一供玻璃2固定的第一支撑部314；；
盖板32，其断面呈T字形，其包括下固定部321、自下固定部321向一侧弯折延伸形成的上固定部322、以及自下固定部321向另一侧弯折延伸形成的供玻璃2固定的第二支撑部323；该上固定部322、下固定部321分别与基座21的上固定部313、连接部312相连接；
玻璃2，为双层中空玻璃，固定于所述的基座31的第一支撑部314与盖板32的第二支撑部323之间，并由封胶4粘接固定、密封；
密封条5、5’，分别固定于所述的基座31的上固定部313、下固定部311下端面的凹槽3132、3111内。
所述的基座31上固定部313的上端面开有凹槽3131，所述的盖板32上固定部322对应基座21上固定部313的下端面设有凸筋3221，分别对应嵌设固定于所述的基座31上固定部313的上端面开有凹槽3131内。
另外，本实用新型节能环保门窗所述的基座31的连接部312与对应所述的盖板32下固定部321的两个端面分别设有固定齿315、324，并相互啮合。
所述的盖板32下固定部321与玻璃2之间还夹设缓冲垫块6。
所述的基座31的上、下固定部313、311下端面侧端分别向外延伸形成供密封条5、5’固定的嵌槽3132、3111。
参见图1、图2、图4，本实用新型的金属框1还可以是将旧钢门窗扇改造而成，即将旧钢门窗扇的型钢沿四角对角线割开，形成四根两端均为成45度角的型钢；将四根型钢分别穿设于所述的门窗框型材3基座31的中空腔体内；对四根内装型钢的门窗框型材3基座31的端部相互进行焊接，重新形成一个新的门窗扇；在焊接后的门窗扇角部的型材基座31上固定部313的上端面凹槽3131内固定一个连接用的加强直角钢板7；用螺钉8将位于型材基座31角部内的两根型钢两端部联结，并与门窗扇型材基座31固定连接。
综上所述，本实用新型钢门窗扇外面包覆塑料型材，从而克服已有技术中门窗气密性差、隔热性差、能源浪费大的缺陷，对现有老式建筑普遍采用的旧钢窗可以很方便地改造。

Claims (10)

1.一种节能环保门窗，包括金属框、玻璃，其特征在于，还包括门窗框型材，包覆于金属框外，其框内固定玻璃；该门窗框型材包括，
基座，其断面呈Z字形，内有一个供设置金属框的中空腔体；该基座包括下固定部、自下固定部一侧弯折向上延伸形成的连接部以及自连接部弯折延伸形成的上固定部；下固定部的外侧端向外延伸一供玻璃固定的第一支撑部；
盖板，其断面呈T字形，其包括下固定部、自下固定部向一侧弯折延伸形成的上固定部、以及自下固定部向另一侧弯折延伸形成的供玻璃固定的第二支撑部；该上、下固定部分别与基座的上固定部、连接部相连接；
玻璃，其为双层中空玻璃，固定于所述的基座的第一支撑部与盖板的第二支撑部之间，并由封胶粘接固定、密封；
密封条，分别固定于所述的基座的上、下固定部下端面。
2.如权利要求1所述的节能环保门窗，其特征在于，所述的基座上固定部的上端面开有凹槽，所述的盖板上固定部对应基座上固定部的下端面设有凸筋筋条，分别对应嵌设固定于所述的基座上固定部的上端面开有凹槽内。
3.如权利要求1或2所述的节能环保门窗，其特征在于，所述的基座的中空腔体内壁设有凸起的固定齿。
4.如权利要求1或2所述的节能环保门窗，其特征在于，所述的基座的连接部与对应所述的盖板下固定部的两个端面分别设有固定齿，并相互啮合。
5.如权利要求3所述的节能环保门窗，其特征在于，所述的基座的连接部与对应所述的盖板下固定部的两个端面分别设有固定齿，并相互啮合。
6.如权利要求1或2所述的节能环保门窗，其特征在于，所述的盖板下固定部与玻璃之间还夹设缓冲垫块。
7.如权利要求1或2所述的节能环保门窗，其特征在于，所述的基座的上、下固定部下端面侧端分别向外延伸形成供密封条固定的嵌槽。
8.如权利要求3所述的节能环保门窗，其特征在于，所述的基座的上、下固定部下端面侧端分别向外延伸形成供密封条固定的嵌槽。
9.如权利要求4所述的节能环保门窗，其特征在于，所述的基座的上、下固定部下端面侧端分别向外延伸形成供密封条固定的嵌槽。
10.如权利要求1所述的节能环保门窗，其特征在于，所述的门窗框型材为塑料材质。
