Abstract

本实用新型涉及盖子技术领域，特指一种铝保险盖，其是在铝保险盖的盖体的上表面成型出拉环刻痕，盖体的上表面为封闭的平面或者仅开设至少一个小孔，拉环大部分边缘甚至全部边缘与盖体相结合，在拉环刻痕的边缘的设置小孔则能使拉环刻痕所围成的拉环更易从盖体上分离出来，因此，铝保险盖的盖体上无大面积的孔，且无锐边，综上所述，本实用新型结构简单，拉环通过拉环刻痕围成，盖体的上表面为封闭的平面或者仅在拉环刻痕边缘开设出小孔，盖体上无锐边，不会划伤人手，具有更强的保险作用。

Description

一种铝保险盖

技术领域：

本实用新型涉及盖子技术领域，特指一种铝保险盖。

背景技术：

对于使用铝保险盖的罐子或瓶子，其罐口或瓶口至少设有内盖和外盖，外盖是设在其最外面的盖子，该外盖为铝保险盖，图1至4所示，铝保险盖的上表面成型有一个圆形刻痕4，该圆形刻痕4内的铝板与一个拉环10连接，铝保险盖的拉环10与盖体1之间开设有环形的孔11，拉环10的头部内亦开设圆形的孔12，此种结构的铝保险盖的上表面开设有大面积的孔，削弱了铝保险盖的保险功能，拉环与盖体1铝板的连接面积小，拉环易出现意外折断，且其边缘易划伤人手，存在安全隐患。

实用新型内容：

本实用新型的目的在于针对现有技术的不足提供一种铝保险盖，该种铝保险盖结构简单，盖子上表面为封闭的平面或仅开设出便于拉环拉起的小孔，解决了铝保险盖的上述问题。

为实现上述目的，本实用新型是通过以下技术方案实现的：它包括铝材料制成的盖体，该盖体的上表面成型有一个封闭的圆形刻痕，其特征在于：该盖体的上表面成型有拉环刻痕，该拉环刻痕与圆形刻痕连接。

所述的拉环刻痕为问号形状，该拉环刻痕的下端与圆形刻痕连接，该拉环刻痕上端头部的内部开设有一个圆形孔。

当然，还可在所述的拉环刻痕的上端头部的外侧与一个矩形小孔连接，该矩形小孔的四个边向盖体的下表面翻折。

或者，所述的盖体的上表面为封闭的平面，该盖体的上表面成型有一个半径小于圆形刻痕的第二圆形刻痕，圆形刻痕和第二圆形刻痕之间横向连接两条刻痕，该两条刻痕、圆形刻痕和第二圆形刻痕之间围成一个撕开口。

或者，所述的盖体的上表面成型有一个“8”字形刻痕，该“8”字形刻痕中部的刻痕不交叉，该“8”字形刻痕连接圆形刻痕和第二圆形刻痕。

从上述技术方案可以看出，本实用新型是在铝保险盖的盖体的上表面成型出拉环刻痕，盖体的上表面为封闭的平面或者仅开设至少一个小孔，拉环大部分边缘甚至全部边缘与盖体相结合，在拉环刻痕的边缘的设置小孔则能使拉环刻痕所围成的拉环更易从盖体上分离出来，因此，铝保险盖的盖体上无大面积的孔，且无锐边，综上所述，本实用新型结构简单，拉环通过拉环刻痕围成，盖体的上表面为封闭的平面或者仅在拉环刻痕边缘开设出小孔，盖体上无锐边，不会划伤人手，具有更强的保险作用。

附图说明：

附图1为现有的铝保险盖的结构示意图；

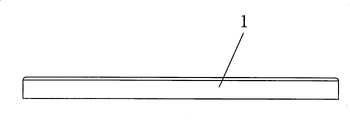

附图2为附图1的主视图；

附图3为附图1的俯视图；

附图4为附图1的仰视图；

附图5为本实用新型实施例1的结构示意图；

附图6为附图5的主视图；

附图7为附图5的俯视图；

附图8为附图5的仰视图；

附图9为本实用新型实施例2的结构示意图；

附图10为附图9的主视图；

附图11为附图9的俯视图；

附图12为附图9的仰视图；

附图13为本实用新型实施例3的结构示意图；

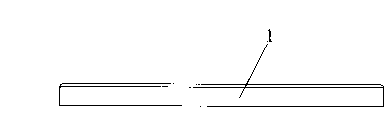

附图14为附图13的主视图；

附图15为附图13的俯视图；

附图16为附图13的仰视图；

附图17为本实用新型实施例4的结构示意图；

附图18为附图17的主视图；

附图19为附图17的俯视图；

附图20为附图17的仰视图；

具体实施方式：

实施例1见附图5至8，它包括铝材料制成的盖体1，该盖体1的上表面成型有一个封闭的圆形刻痕4，该盖体1的上表面成型有拉环刻痕3，该拉环刻痕3与圆形刻痕4连接。

更具体地说，所述的拉环刻痕3为问号形状，该拉环刻痕3的下端与圆形刻痕4连接，该拉环刻痕3上端头部的内部开设有一个圆形孔5，该圆形孔5的边缘向盖体1的下表面翻折，形成一个翻边。由于盖体1的上表面仅有一个圆形孔5，除刻痕以外，盖体1的上表面的其它部位均为连续的平面，使铝保险盖能更好地起保险作用，且该种铝保险盖无锐边，不易划伤人手。

在使用时直接压按拉环刻痕3的上端头部内侧的铝板，使拉环刻痕3内侧的铝板与其外侧的铝板分离，拉环刻痕3内侧的铝板即形成一个拉环，牵拉该拉环即可将圆形刻痕4内的铝板从盖体1上撕下来。

实施例2见附图9至12，它包括铝材料制成的盖体1，该盖体1的上表面成型有一个封闭的圆形刻痕4，该盖体1的上表面成型有拉环刻痕3，该拉环刻痕3与圆形刻痕4连接。

更具体地说，所述的拉环刻痕3为问号形状，该拉环刻痕3的下端与圆形刻痕4连接，该拉环刻痕3上端头部的内部开设有一个圆形孔5，该圆形孔5的边缘向盖体1的下表面翻折，形成一个翻边；拉环刻痕3的上端头部的外侧与一个矩形小孔6连接，该矩形小孔6的四个边向盖体1的下表面翻折，形成一个翻边。在拉环刻痕3的上端头部开设一个矩形小孔6，在压按拉环刻痕3内侧的铝板时使其更加容易使其与拉环刻痕3外侧的铝板分离。

实施例3见附图13至16，它包括铝材料制成的盖体1，该盖体1的上表面成型有一个封闭的圆形刻痕4，该盖体1的上表面成型有拉环刻痕，该拉环刻痕与圆形刻痕4连接。

更具体地说，所述的盖体1的上表面为封闭的平面，其是在该盖体1的上表面成型有一个半径小于圆形刻痕4的第二圆形刻痕7，第二圆形刻痕7与圆形刻痕4为同心圆，圆形刻痕4和第二圆形刻痕7之间横向连接两条刻痕8，该两条刻痕8与第二圆形刻痕7共同组成本实用新型的拉环刻痕，该两条刻痕8与圆形刻痕4和第二圆形刻痕7之间围成一个撕开口。

在使用时，压按该两条刻痕8、圆形刻痕4和第二圆形刻痕7之间围成一个撕开口，使该撕开口内的铝板从盖体1上分离出来，形成一个撕开口，再通过该撕开口将圆形刻痕4和第二圆形刻痕7所围成的圆环形铝板撕出即可，简单方便，且铝保险盖的上表面为一个封闭的平面，使铝保险盖具有更强的保险作用。

实施例4见附图17至20，它包括铝材料制成的盖体1，该盖体1的上表面成型有一个封闭的圆形刻痕4，该盖体1的上表面成型有拉环刻痕，该拉环刻痕与圆形刻痕4连接。

更具体地说，所述的盖体1的上表面为封闭的平面，其是在该盖体1的上表面成型有一个半径小于圆形刻痕4的第二圆形刻痕7，第二圆形刻痕7与圆形刻痕4为同心圆，所述的盖体1的上表面还成型有一个“8”字形刻痕9，该“8”字形刻痕9中部的刻痕不交叉，该“8”字形刻痕9连接圆形刻痕4和第二圆形刻痕7。“8”字形刻痕9即为本实用新型的拉环刻痕。

在撕开本实施例的铝保险盖时，压按“8”字形刻痕9内侧的铝板，使其从盖体1上分离形成一个拉环，通过该拉环即可将圆形刻痕4和第二圆形刻痕7所围成的圆环形铝板撕出，简单方便。

以上所述仅是本实用新型的较佳实施例，故凡依本实用新型专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本实用新型专利申请范围内。

Claims (5)

1.一种铝保险盖，它包括铝材料制成的盖体(1)，该盖体(1)的上表面成型有一个封闭的圆形刻痕(4)，其特征在于：该盖体(1)的上表面成型有拉环刻痕(3)，该拉环刻痕(3)与圆形刻痕(4)连接。

2.根据权利要求1所述的一种铝保险盖，其特征在于：所述的拉环刻痕(3)为问号形状，该拉环刻痕(3)的下端与圆形刻痕(4)连接，该拉环刻痕(3)上端头部的内部开设有一个圆形孔(5)。

3.根据权利要求1或2所述的一种铝保险盖，其特征在于：所述的拉环刻痕(3)的上端头部的外侧与一个矩形小孔(6)连接，该矩形小孔(6)的四个边向盖体(1)的下表面翻折。

4.根据权利要求1所述的一种铝保险盖，其特征在于：所述的盖体(1)的上表面为封闭的平面，该盖体(1)的上表面成型有一个半径小于圆形刻痕(4)的第二圆形刻痕(7)，圆形刻痕(4)和第二圆形刻痕(7)之间横向连接两条刻痕(8)，该两条刻痕(8)、圆形刻痕(4)和第二圆形刻痕(7)之间围成一个撕开口。

5.根据权利要求1或4所述的一种铝保险盖，其特征在于：所述的盖体(1)的上表面成型有一个“8”字形刻痕(9)，该“8”字形刻痕(9)中部的刻痕不交叉，该“8”字形刻痕(9)连接圆形刻痕(4)和第二圆形刻痕(7)。
