Abstract

本发明提供一种支座快速定位装置，包括垫块、抬升机构和平移机构，其中垫块上方布置安装抬升机构，平移机构安装在抬升机构上方，支座放置在平移机构上，抬升机构采用液压升降装置，通过液压升降装置调整上方的平移机构的竖向高程，所述液压升降装置上方安装平移机构，平移机构包括行走轨道、载重车和调节杆，调节杆包括螺纹杆和螺纹套筒，在行走轨道的两端对称固定螺纹套筒，在螺纹套筒中套装螺纹杆，螺纹杆的外端设置把手，通过把手旋转螺纹杆，利用螺纹杆的内端推动载重车沿行走轨道移动，从而移动载重车上方的支座。该装置可以快速将支座安装至设计位置，安装置准确，节约机械设备。

Description

一种支座快速定位装置
技术领域
本发明涉及桥梁球形支座定位的技术领域，尤其涉及一种支座快速定位装置。
背景技术
桥梁支座是连接桥梁上部结构和下部结构的重要结构部件，位于桥梁和垫石之间，它能将桥梁上部结构承受的荷载和变形位移和转角可靠地传递给桥梁下部结构，是桥梁的重要传力装置。有固定支座和活动支座两种。桥梁工程常用的支座形式包括：油毛毡或平板支座、板式橡胶支座、球型支座、钢支座和特殊支座等。
为了能够支撑桥梁上部结构的巨大重量，支座本身重量同样很大，依靠人力无法移动，因此需要借助机械装置进行搬运。
支座需要安装到精确的指定位置，常规的支座定位安装是采用汽车吊将支座吊起，放至垫石指定位置，采用全站仪复核支座位置，再采用汽车吊将支座微微吊起，移位，直至设计位置。汽车吊通过钢索起吊，在移动时没有办法做到十分的精确，容易收到外部因素影响，所以在进行细微调整时，需要工人辅助推动进行调整。吊起的支座容易晃动，辅助移动的工人近距离接触晃动的支座极易受伤，因此需要一种能够对支座位置进行微调的支座移动装置，帮助工人安全快速的进行支座定位安装。
发明内容
针对桥梁支座重量大，安装后微调定位困难的问题，本发明提供了一种通过液压支撑，并利用轨道进行支座位置快速调整定位的支座快速定位装置。
本发明解决其技术问题所采用的方案是：一种支座快速定位装置，包括垫块、抬升机构和平移机构，其中垫块上方布置安装抬升机构，平移机构安装在抬升机构上方，支座放置在平移机构上。
抬升机构采用液压升降装置，通过液压升降装置调整上方的平移机构的竖向高程，所述液压升降装置上方安装平移机构。
平移机构包括行走轨道、载重车和调节杆，调节杆包括螺纹杆和螺纹套筒，在行走轨道的两端对称固定螺纹套筒，在螺纹套筒中套装螺纹杆，螺纹杆的外端设置把手，通过把手旋转螺纹杆，利用螺纹杆的内端推动载重车沿行走轨道移动，从而移动载重车上方的支座。
行走轨道由两根边长度100cm-150cm边长10cm角钢重叠焊接在一起构成，行走轨道匹配的载重车，载重车为边长5cm*5cm方钢管，长100cm-150cm，下部连接两个钢滑轮，钢滑轮中间设置V型卡槽，钢滑轮匹配卡套在角钢构成的行走轨道上。
载重车的两端上方安装有防滑垫，防滑垫为橡胶垫，橡胶垫上方设置防滑纹，防滑垫通过自攻丝固定在载重车两端。
行走轨道安装有三个水平仪，三个水平仪分别安装在行走轨道的两端和中部。
垫块包括一个作为支撑平台的垫板，在垫板下方安装多块竖向的支撑板作为垫脚，垫板安装在垫脚的上方。
液压升降装置采用千斤顶，在垫块上放置至少两个平行的千斤顶，在两个千斤顶的上方安装行走轨道。
行走轨道下方焊接有防滑装置，通过防滑装置与液压升降装置连接，防滑装置为焊接在行走轨道下方的矩形凹槽，液压升降装置伸缩端套装在矩形凹槽中。
本发明的有益效果：
本发明提供的支座快速定位装置:1、能使支座快速移动至设计位置；2、本发明可使人远距离操作，减少切缝过程中对人造成机械伤害；3、本发明使用人工进行调节，减少机械设备投入；4、本发明为操作方便，大大支座安装效率。
附图说明
图1 是本发明的立体结构示意图。
图2是本发明的正视结构示意图。

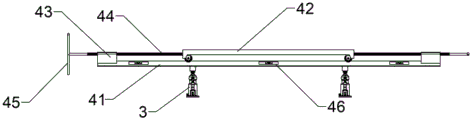

图3是抬升机构和平移机构的侧视结构示意图。
图4是垫块的一种结构示意图。
图中标号：支座1，垫块2，千斤顶3，平移机构4，行走轨道41，载重车42，螺纹套筒43，螺纹杆44，把手45，水平仪46，垫板21，垫脚22。
实施方式
下面结合附图和实施例对本发明进一步说明。
实施例1：本发明提供一种对支座位置进行微调的支座快速定位装置，通过地面支撑，确保支座微调过程中的稳定性，避免工人被晃动的支座碰伤，提高支座安装的安全性，同时地面支撑，工人可近距离操作，支座安装的精度更高。
本发明提供的支座快速定位装置包括垫块2，垫块2放置在混凝土地面上，用于装置垫高，避免与混凝土中突出的钢筋产生干扰，防止在抬升调整过程中将钢筋压弯、压折。
在垫块2上放置固定抬升机构，抬升机构需要承受压力巨大，因此可以采用液压系统进行抬升，本实施例使用双向位移千斤顶3，在垫块2上放置至少两个平行的双向位移千斤顶3。
在千斤顶3的上方安装平移机构4，所述平移机构4包括使用由两根边长度100cm-150cm边长10cm角钢，重叠焊接在一起构成的行走轨道41，以及与行走轨道匹配的载重车42，载重车42为边长5cm*5cm方钢管，长100cm-150cm，下部连接两个钢滑轮，钢滑轮中间设置V型卡槽，利用V型卡槽使钢滑轮匹配卡套在角铁支撑的行走轨道上。
行走轨道的两端焊接一组对称的螺纹套筒43，螺纹套筒的螺纹孔正对载重车42的两端中部，在螺纹套筒43中套装螺纹杆44，利用螺纹杆44的朝向载重车的端部顶触在载重车的端部侧面上，螺纹杆44的外端固定有把手45，移动载重车时，旋转一端的螺纹杆向外移动，旋转另一端的螺纹杆向内移动顶着载重车移动，从而移动载重车上方承载的支座。
载重车的两端上方安装有防滑垫，利用防滑垫避免支座滑脱。
具体的实施方式是，将两套支座快速定位装置分别布置在支座相对的两侧，初始状态双向位移千斤顶3收缩，支座快速定位装置与支座之间有一定的间隙，便于支座快速定位装置的布置；然后手动调节千斤顶3，使载重车与支座顶紧，持续升高千斤顶将载重车和支座顶起；通过轨道两端安装的螺纹杆44推动载重车沿轨道移动，从而调整支座的位置，调整时，两侧的支座快速定位装置同步调整，使整个支座移动保持平衡。
实施例2：混凝土柱为了结构安全稳定，在混凝土中埋装有大量的钢筋，支座安装在混凝土柱上。
安装支座的混凝土柱为了能够将支座与混凝土柱本事更好的结合，在混凝土柱上突出裸露有密集的钢筋，利用钢筋和后浇筑的混凝土共同将支座固定在混凝土柱上，但是在支座安装定位的时候，突出的钢筋会影响支座快速定位装置的布置。
支座重量大，直接使用裸露的钢筋作为底撑，容易导致钢筋被支座压完，同时又由于钢筋比较多，普通的支撑结构尺寸大，没办法在钢筋之间布置，因此底座的支撑腿采用多块平行的撑板构成，撑板之间有间歇可以和钢筋间隔卡套，同时采用数量较多的撑板平行设置，可以分散支座的重量，提高底座的支撑力，确保底座有足够的强度支撑支座。
具体的结构如图4所示，垫块2包括一个作为支撑平台的垫板21，在垫板21下方安装多块竖向的支撑板作为垫脚22，平行的竖向支撑板可以分散承受的重量，同时平行板之间的间歇可以方便突出的钢筋交替嵌套，避免钢筋干扰垫块的布置。
实施例3：为了方便行走轨道41和载重车42找平，避免支座快速定位装置倾斜导致支座不稳定，如图3所示，在轨道上安装有有水平仪46辅助工作人员将轨道调平。
进一步的如图所示，在行走轨道的两端以及中部均安装水平仪46，行走轨道的长度在100cm-150cm之间，轨道两端安装的螺纹杆长度在50cm左右，整个支座快速定位装置的长度比较长，为了方便工作人员调整，在轨道上安装多个水平仪方便观察。
以上描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是本发明的原理，在不脱离本发明精神和范围的前提下本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明的范围内。

Claims (9)

1.一种支座快速定位装置，其特征在于，包括垫块（2）、抬升机构和平移机构（4），其中垫块（2）上方布置安装抬升机构，平移机构（4）安装在抬升机构上方，支座（1）放置在平移机构（4）上；
抬升机构采用液压升降装置，通过液压升降装置调整上方的平移机构（4）的竖向高程，所述液压升降装置上方安装平移机构（4）；
平移机构（4）包括行走轨道（41）、载重车（42）和调节杆，调节杆包括螺纹杆（44）和螺纹套筒（43），在行走轨道（41）的两端对称固定螺纹套筒（43），在螺纹套筒（43）中套装螺纹杆（44），螺纹杆（44）的外端设置把手（45），通过把手（45）旋转螺纹杆（44），利用螺纹杆（44）的内端推动载重车（42）沿行走轨道（41）移动，从而移动载重车（42）上方的支座（1）。
2.根据权利要求1所述的支座快速定位装置，其特征在于，所述行走轨道（41）由两根边长度100cm-150cm边长10cm的角钢重叠焊接在一起构成，行走轨道匹配的载重车（42），载重车（42）为边长5cm*5cm方钢管，长100cm-150cm，下部连接两个钢滑轮，钢滑轮中间设置V型卡槽，钢滑轮匹配卡套在角钢构成的行走轨道上。
3.根据权利要求1所述的支座快速定位装置，其特征在于，载重车（42）的两端上方安装有防滑垫，防滑垫为橡胶垫，橡胶垫上方设置防滑纹，防滑垫通过自攻丝固定在载重车两端。
4.根据权利要求1所述的支座快速定位装置，其特征在于，所述行走轨道上安装有水平仪（46），利用水平仪保证行走轨道布置水平。
5.根据权利要求4所述的支座快速定位装置，其特征在于，行走轨道安装有三个水平仪（46），三个水平仪分别安装在行走轨道的两端和中部。
6.根据权利要求1所述的支座快速定位装置，其特征在于，垫块（2）包括一个作为支撑平台的垫板（21），在垫板（21）下方安装多块竖向的支撑板作为垫脚（22），垫板（21）安装在垫脚（22）的上方。
7.根据权利要求1所述的支座快速定位装置，其特征在于，所述液压升降装置采用千斤顶（3），在垫块（2）上放置至少两个平行的千斤顶（3），在两个千斤顶的上方安装行走轨道（41）。
8.根据权利要求1所述的支座快速定位装置，其特征在于，行走轨道下方焊接有防滑装置，通过防滑装置与液压升降装置连接。
9.根据权利要求8所述的支座快速定位装置，其特征在于，所述防滑装置为焊接在行走轨道下方的矩形凹槽，液压升降装置伸缩端套装在矩形凹槽中。
