CN116290072A - 一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置 - Google Patents
一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置 Download PDFInfo
- Publication number
- CN116290072A CN116290072A CN202310043170.7A CN202310043170A CN116290072A CN 116290072 A CN116290072 A CN 116290072A CN 202310043170 A CN202310043170 A CN 202310043170A CN 116290072 A CN116290072 A CN 116290072A
- Authority
- CN
- China
- Prior art keywords
- rod
- connecting ring
- plate
- equipment
- collapsible loess
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 238000009434 installation Methods 0.000 claims abstract description 21
- 229910000831 Steel Inorganic materials 0.000 claims abstract description 6
- 239000010959 steel Substances 0.000 claims abstract description 6
- 230000002787 reinforcement Effects 0.000 abstract description 3
- 239000000758 substrate Substances 0.000 abstract 3
- 230000009286 beneficial effect Effects 0.000 description 1
- 230000005484 gravity Effects 0.000 description 1
- 238000000034 method Methods 0.000 description 1
- 239000002689 soil Substances 0.000 description 1
Images
Classifications
-
- E—FIXED CONSTRUCTIONS
- E02—HYDRAULIC ENGINEERING; FOUNDATIONS; SOIL SHIFTING
- E02D—FOUNDATIONS; EXCAVATIONS; EMBANKMENTS; UNDERGROUND OR UNDERWATER STRUCTURES
- E02D27/00—Foundations as substructures
- E02D27/32—Foundations for special purposes
- E02D27/44—Foundations for machines, engines or ordnance
-
- E—FIXED CONSTRUCTIONS
- E02—HYDRAULIC ENGINEERING; FOUNDATIONS; SOIL SHIFTING
- E02D—FOUNDATIONS; EXCAVATIONS; EMBANKMENTS; UNDERGROUND OR UNDERWATER STRUCTURES
- E02D35/00—Straightening, lifting, or lowering of foundation structures or of constructions erected on foundations
-
- F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
- F16—ENGINEERING ELEMENTS AND UNITS; GENERAL MEASURES FOR PRODUCING AND MAINTAINING EFFECTIVE FUNCTIONING OF MACHINES OR INSTALLATIONS; THERMAL INSULATION IN GENERAL
- F16M—FRAMES, CASINGS OR BEDS OF ENGINES, MACHINES OR APPARATUS, NOT SPECIFIC TO ENGINES, MACHINES OR APPARATUS PROVIDED FOR ELSEWHERE; STANDS; SUPPORTS
- F16M9/00—Special layout of foundations with respect to machinery to be supported
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02A—TECHNOLOGIES FOR ADAPTATION TO CLIMATE CHANGE
- Y02A10/00—TECHNOLOGIES FOR ADAPTATION TO CLIMATE CHANGE at coastal zones; at river basins
- Y02A10/23—Dune restoration or creation; Cliff stabilisation
Landscapes
- Engineering & Computer Science (AREA)
- General Engineering & Computer Science (AREA)
- Structural Engineering (AREA)
- Life Sciences & Earth Sciences (AREA)
- General Life Sciences & Earth Sciences (AREA)
- Mining & Mineral Resources (AREA)
- Paleontology (AREA)
- Civil Engineering (AREA)
- Mechanical Engineering (AREA)
- Legs For Furniture In General (AREA)
Abstract
本发明涉及设备基础沉降技术领域，且公开了一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置，包括基板，基板的内部两端固定嵌设有多个对称设置的钢筋笼，基板的顶部通过多个安装螺栓固定连接有底板，底板的顶部通过高度调节机构设有连接环，连接环的内部滑动穿设有安装块，安装块的内部固定嵌设有调节架，调节架的内部通过转动定位机构设有安装板，安装块的侧壁固定设有转杆，转杆转动设于连接环内，并固定套设有支撑架，支撑架的顶部两端于安装板接触连接，连接环的外侧设有横向角度调节机构。本发明能够在发生边坡区域发生基础沉降后，可将设备调节至安装原位，保证设备使用位置不发生改变。
Description
技术领域
本发明涉及设备基础沉降技术领域，尤其涉及一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置。
背景技术
基础沉降是在建筑物重量作用下,地基土层受到压缩而使建筑物基础产生下沉的现象，现有的湿陷性的黄土地区边坡防护时，相关设备安装在坡顶区域，会在设备的重力作用下，导致地面发生沉降，从而影响了设备的安装稳定性和安装位置，而目前的设备在安装时，直接固定在地面上，当发生基础沉降后，设备的安装位置发生偏移，无法在目标位置进行稳定的工作。
因此，我们提出了一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置来解决上述问题。
发明内容
本发明的目的是为了能够在发生边坡区域发生基础沉降后，可将设备调节至安装原位，保证设备使用位置不发生改变，而提出的一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置。
为了实现上述目的，本发明采用了如下技术方案：
一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置，包括基板，所述基板的内部两端固定嵌设有多个对称设置的钢筋笼，
所述基板的顶部通过多个安装螺栓固定连接有底板，所述底板的顶部通过高度调节机构设有连接环，所述连接环的内部滑动穿设有安装块，所述安装块的内部固定嵌设有调节架，所述调节架的内部通过转动定位机构设有安装板，
所述安装块的侧壁固定设有转杆，所述转杆转动设于所述连接环内，并固定套设有支撑架，所述支撑架的顶部两端于安装板接触连接，所述连接环的外侧设有横向角度调节机构。
优选的，所述安装板内开设有多个安装孔。
优选的，所述高度调节机构包括两个第一固定板，两个所述第一固定板与底板的顶部固定连接，且之间转动设有双向丝杆，所述双向丝杆的杆壁两端均螺纹套设有滑块，所述滑块和连接环的底部之间转动设有连杆，所述双向丝杆的杆壁穿出第一固定板并固定设有转轮。
优选的，所述连杆的两端均通过轴销与滑块和连接环转动连接。
优选的，所述转动定位机构包括定位螺栓，所述安装板的底部固定设有连接块，所述连接块的下端固定穿设有横杆，所述横杆转动设于所述调节架内，所述调节架的内壁底部开设有多个螺纹孔，所述定位螺栓螺纹穿设于所述安装板内，且杆壁螺纹设于所述螺纹孔内。
优选的，所述调节架的内壁呈弧形设置。
优选的，所述横向角度调节机构包括螺杆，所述连接环的侧壁下端固定设有两个第二固定板，所述螺杆转动设于两个第二固定板之间，且杆壁两端均螺纹套设有推杆，所述推杆与支撑架接触连接，所述螺杆的端部固定设有摇把。
优选的，两个所述推杆之间固定设有横板。
优选的，所述连接环的底部和底板之间固定设有伸缩杆。
与现有技术相比，本发明提供了一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置，具备以下有益效果：
1、该湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置，通过设有的基板、底板、安装螺栓、高度调节机构、连接环、安装块、调节架、转动定位机构、安装板、转杆、支撑架和横向角度调节机构，能够在边坡发生基础沉降后，能够将设备调节至安装原位，保证设备能够稳定使用。
2、该湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置，通过设有的基板和钢精笼，能够保证设备安装底部的安装稳定性。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明操作方便，能够在发生边坡区域发生基础沉降后，可将设备调节至安装原位，保证设备使用位置不发生改变。
附图说明
图1为本发明提出的一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置的结构示意图；
图2为图1中调节架的结构示意图；

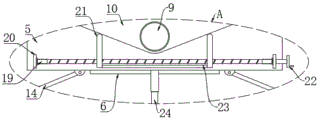

图3为图1中局部A部分的结构放大图。
图中：1基板、2钢筋笼、3安装螺栓、4底板、5连接环、6安装块、7调节架、8安装板、9转杆、10支撑架、11第一固定板、12双向丝杆、13滑块、14连杆、15转轮、16定位螺栓、17连接块、18横杆、19螺杆、20第二固定板、21推杆、22摇把、23横板、24伸缩杆。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
实施例
参照图1，一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置，包括基板1，基板1的内部两端固定嵌设有多个对称设置的钢筋笼2，基板1的顶部通过多个安装螺栓3固定连接有底板4，加固装置安装在边坡上的安装稳定性。
如图1所示，底板4的顶部通过高度调节机构设有连接环5，高度调节机构包括两个第一固定板11，两个第一固定板11与底板4的顶部固定连接，且之间转动设有双向丝杆12，双向丝杆12的杆壁两端均螺纹套设有滑块13，滑块13的底部与底板4接触，对滑块13的移动进行限位。
如图1所示，滑块13和连接环5的底部之间转动设有连杆14，连杆14的两端均通过轴销与滑块13和连接环5转动连接，双向丝杆12的杆壁穿出第一固定板11并固定设有转轮15，转轮15可驱动双向丝杆12转动，通过连杆14对连接环5底部推动，可对装置高度位置进行调节回复，连接环5的底部和底板4之间固定设有伸缩杆24，保证连接环5纵向移动时的稳定性。
实施例
实施例2在实施例1的基础上如图1-2所示，连接环5的内部滑动穿设有安装块6，安装块6的内部固定嵌设有调节架7，调节架7的内壁呈弧形设置，调节架7的内部通过转动定位机构设有安装板8，安装板8内开设有多个安装孔，能够对设备进行安装固定。
如图1-2所示，转动定位机构包括定位螺栓16，安装板8的底部固定设有连接块17，连接块17的下端固定穿设有横杆18，横杆18转动设于调节架7内，调节架7的内壁底部开设有多个螺纹孔，定位螺栓16螺纹穿设于安装板8内，且杆壁螺纹设于螺纹孔内，通过横杆18和连接块17之间的转动，将定位螺栓16与不同位置螺纹孔连接，能够安装板8的前后转动角度进行调节。
实施例
实施例3在实施例1的基础上如图1和图3所示，安装块6的侧壁固定设有转杆9，转杆9转动设于连接环5内，并固定套设有支撑架10，支撑架10的顶部两端于安装板8接触连接，支撑架10在转动时能够安装板8进行横向推动，对安装板8的横向角度进行调节。
如图2所示，连接环5的外侧设有横向角度调节机构，横向角度调节机构包括螺杆19，连接环5的侧壁下端固定设有两个第二固定板20，螺杆19转动设于两个第二固定板20之间，且杆壁两端均螺纹套设有推杆21，两个推杆21之间固定设有横板23，两个推杆21可同时移动对支撑架10进行推动。
如图2所示，推杆21与支撑架10接触连接，螺杆19的端部固定设有摇把22，能够驱动螺杆19进行转动。
本发明中，通过钢筋笼2和基板1对底板4的位置进行固定，从而设备可安装在安装板8上进行使用，当设备安装地面发生基础沉降后，首先可通过转动转轮15使得双向丝杆12转动，通过两个滑块13对连杆14的推动，并在伸缩杆24的支撑下，对连接环5和整体安装板8的高度位置进行调节并调节至设备安装原高度，随后通过转动摇22，通过螺杆19对两个推杆21的推动，使得支撑架10带动转杆9转动，在支撑架10的推动下，对安装板8的横向水平角度进行调节，最后可将定位螺栓16从一个螺纹孔内取出，并转动安装板9，使得安装板9在连接块17和横杆18的转动作用下恢复至水平位置，然后重新拧入定位螺栓16并与螺纹孔连接，保证安装板8和顶部设备恢复至安装原位。
Claims (9)
1.一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置，包括基板（1），其特征在于，所述基板（1）的内部两端固定嵌设有多个对称设置的钢筋笼（2），
所述基板（1）的顶部通过多个安装螺栓（3）固定连接有底板（4），所述底板（4）的顶部通过高度调节机构设有连接环（5），所述连接环（5）的内部滑动穿设有安装块（6），所述安装块（6）的内部固定嵌设有调节架（7），所述调节架（7）的内部通过转动定位机构设有安装板（8），
所述安装块（6）的侧壁固定设有转杆（9），所述转杆（9）转动设于所述连接环（5）内，并固定套设有支撑架（10），所述支撑架（10）的顶部两端于安装板（8）接触连接，所述连接环（5）的外侧设有横向角度调节机构。
2.根据权利要求1所述的一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置，其特征在于，所述安装板（8）内开设有多个安装孔。
3.根据权利要求1所述的一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置，其特征在于，所述高度调节机构包括两个第一固定板（11），两个所述第一固定板（11）与底板（4）的顶部固定连接，且之间转动设有双向丝杆（12），所述双向丝杆（12）的杆壁两端均螺纹套设有滑块（13），所述滑块（13）和连接环（5）的底部之间转动设有连杆（14），所述双向丝杆（12）的杆壁穿出第一固定板（11）并固定设有转轮（15）。
4.根据权利要求3所述的一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置，其特征在于，所述连杆（14）的两端均通过轴销与滑块（13）和连接环（5）转动连接。
5.根据权利要求1所述的一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置，其特征在于，所述转动定位机构包括定位螺栓（16），所述安装板（8）的底部固定设有连接块（17），所述连接块（17）的下端固定穿设有横杆（18），所述横杆（18）转动设于所述调节架（7）内，所述调节架（7）的内壁底部开设有多个螺纹孔，所述定位螺栓（16）螺纹穿设于所述安装板（8）内，且杆壁螺纹设于所述螺纹孔内。
6.根据权利要求1所述的一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置，其特征在于，所述调节架（7）的内壁呈弧形设置。
7.根据权利要求1所述的一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置，其特征在于，所述横向角度调节机构包括螺杆（19），所述连接环（5）的侧壁下端固定设有两个第二固定板（20），所述螺杆（19）转动设于两个第二固定板（20）之间，且杆壁两端均螺纹套设有推杆（21），所述推杆（21）与支撑架（10）接触连接，所述螺杆（19）的端部固定设有摇把（22）。
8.根据权利要求7所述的一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置，其特征在于，两个所述推杆（21）之间固定设有横板（23）。
9.根据权利要求1所述的一种湿陷性黄土地区高边坡坡顶区域设备基础沉降的装置，其特征在于，所述连接环（5）的底部和底板（4）之间固定设有伸缩杆（24）。
