Abstract

本发明公开了一种物料吊装设备，包括第一支撑杆、第二支撑杆和限位结构，所述第一支撑杆的内壁安装有固定块，所述固定块的内壁贯穿安装有螺纹套筒，所述连接杆的外壁安装有第二支撑杆，所述第二支撑杆的内壁安装有滑块。本发明通过安装有第一支撑杆和固定块能够使吊装设备的检修能够更加的方便，当对吊装结构进行检修时，第一电机启动，其输出端将带动丝杆于轴承的内壁转动，丝杆转动使固定块通过其内壁安装的螺纹套筒在丝杆的外壁移动，固定块移动将通过连接杆带动第二支撑杆向下移动，从而不用再人工爬上去对其检修，使吊装设备的检修能够更加的方便，大大减少了使用者的工作量，还能减少使用者检修时因不小心摔倒而受伤的可能性。

Description

一种物料吊装设备

技术领域

本发明涉及吊装设备技术领域，具体为一种物料吊装设备。

背景技术

吊装设备对于加快现代化物流发展，促进国民经济发展，均有着十分重要的作用，主要表现有提高装卸效率，节省劳动力，减轻装卸工人的劳动强度，改善劳动条件，缩短作业时间，加速车辆周转，加快货物的送达等作用，物料吊装设备主要有降低装卸搬运作业成本，提高装卸质量，保证货物的完整和运输安全的作用，物料吊装设备应用广泛，但当需要对其进行检修时却过于的麻烦，因此需要研制出一种能够使吊装设备的检修更加方便快捷的结构，进而能够大大减少了使用者的工作量，还能减少使用者检修时因不小心摔倒而受伤的可能性。

现有的物料吊装设备存在的缺陷是：

专利文件CN217201713U公开了一种用于物料转移的安全吊装设备，保护的权项“包括横向移动架，所述横向移动架的中部设置有第二滑道，所述第二滑道的内中部转动连接有第二螺杆，所述第二螺杆螺纹连接有移动块，所述移动块的前后端中部均固定连接有第二滑块，所述第二滑块均滑动连接在滑槽的内部。本发明中，固定管和其内的滑动管有效的约束绳索吊运移动的过程中物料晃动的幅度，避免绳索晃动幅度过大，对周围的人与物造成受伤或损毁，更降低了绳索在使用中的磨损程度，通过控制第一电机、第二电机控制第一螺杆、第二螺杆进而使得移动块、横向移动架、纵向移动架三者灵活配合移动，吊装活动范围大大增加”。

然而上述公开文献的用于物料转移的安全吊装设备主要考虑约束绳索吊运移动的过程中物料晃动的幅度，避免绳索晃动幅度过大，对周围的人与物造成受伤或损毁，更降低了绳索在使用中的磨损程度没有考虑到当需要对吊装设备进行检修时是否便捷的问题。

因此，有必要研究出一种能够使吊装设备的检修更加方便快捷的结构，进而能够大大减少了使用者的工作量，还能减少使用者检修时因不小心摔倒而受伤的可能性。

发明内容

本发明的目的在于提供一种物料吊装设备，以解决上述背景技术中提出的当需要对吊装设备进行检修时是否便捷的问题。

为实现上述目的，本发明提供如下技术方案：一种物料吊装设备，包括第一支撑杆、第二支撑杆和限位结构，所述第一支撑杆的内壁安装有固定块；

所述固定块的内壁贯穿安装有螺纹套筒，所述固定块的外壁安装有连接杆，所述连接杆的外壁安装有第二支撑杆；

所述第二支撑杆的内壁安装有滑块。

优选的，所述第一支撑杆的内壁贯穿设有固定槽，固定槽的内顶壁与内底壁均贯穿安装有轴承，轴承的内壁贯穿安装有丝杆，且丝杆贯穿于螺纹套筒的内壁，第一支撑杆的顶部贯穿安装有第一电机，且第一电机的输出端安装于丝杆的内壁。

优选的，所述第二支撑杆的内底壁贯穿设有滑槽，第二支撑杆的内顶壁安装有齿条。

优选的，所述滑块的顶部安装有固定端，固定端的顶部安装有第二电机，第二电机的输出端安装有齿轮，且齿轮与齿条相啮合，滑块的底部贯穿安装有多组万向滚珠，滑块的底部安装有第一连接块，第一连接块位于滑槽的内壁，第一连接块的底部安装有吊装结构。

优选的，所述吊装结构的内壁安装有固定板，固定板的内壁安装有绳轮，吊装结构的内壁安装有第三电机，且第三电机的输出端贯穿于绳轮的内壁，绳轮的外壁环绕安装有吊装绳，吊装绳远离绳轮的一端安装有第二连接块，第二连接块的底部安装有吊装钩，吊装结构的底部安装有多组连接端。

优选的，所述连接端的外壁安装有滑杆，滑杆的外壁安装有限位结构。

优选的，所述限位结构的内壁安装有两组第一凹轮，且第一凹轮于滑杆相啮合，限位结构的外壁安装有第四电机，且第四电机的输出端安装于第一凹轮的内壁限位结构的内壁贯穿安装有箱体，箱体的内壁安装有多组杆体，杆体的外壁环绕安装有第二凹轮，且吊装绳位于第二凹轮的内壁。

与现有技术相比，本发明的有益效果是：

1.本发明通过安装有第一支撑杆和固定块使吊装设备的检修更加的方便，当需要对吊装结构进行检修时，第一电机启动，其输出端将带动丝杆于轴承的内壁转动，丝杆转动使固定块通过其内壁安装的螺纹套筒在丝杆的外壁移动，固定块移动将通过连接杆带动第二支撑杆向下移动，从而不用再人工爬上去对其检修，使吊装设备的检修更加的方便，大大减少了使用者的工作量，还能减少使用者检修时因不小心摔倒而受伤的可能性。

2.本发明通过安装有限位结构使吊装绳均匀的缠绕到绳轮的外壁，杆体用于对第二凹轮固定连接，第二凹轮通过内部吊装绳的移动而转动，从而对吊装绳限位固定，当对物料进行吊装时，第四电机启动，其输出端安装的第一凹轮于滑杆的外壁转动，第一凹轮转动将带动限位结构通过滑杆移动，使吊装绳通过限位结构的移动而移动，在吊装结构对吊装绳进行收取和放出时，限位结构的移动使吊装绳均匀的收取和放出，使吊装绳均匀的缠绕到绳轮的外壁，不会出现胡乱堆积而对吊装绳进行不必要磨损的情况，延长吊装绳的使用寿命。

附图说明

图1为本发明的整体结构示意图；

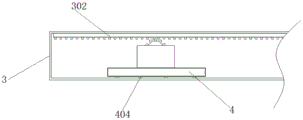

图2为本发明的第二支撑杆结构示意图；

图3为本发明的滑块结构示意图；

图4为本发明的吊装结构示意图；

图5为本发明的限位结构示意图。

图中：1、第一支撑杆；101、固定槽；102、轴承；103、丝杆；104、第一电机；2、固定块；201、螺纹套筒；202、连接杆；3、第二支撑杆；301、滑槽；302、齿条；4、滑块；401、固定端；402、第二电机；403、齿轮；404、万向滚珠；405、第一连接块；5、吊装结构；501、固定板；502、绳轮；503、第三电机；504、吊装绳；505、第二连接块；506、吊装钩；6、连接端；601、滑杆；7、限位结构；701、第一凹轮；702、第四电机；703、箱体；704、杆体；705、第二凹轮。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

请参阅图2和图3和图4，一种物料吊装设备，包括第一支撑杆1、第二支撑杆3和限位结构7，第一支撑杆1的内壁安装有固定块2，第二支撑杆3的内壁安装有滑块4，第二支撑杆3的内底壁贯穿设有滑槽301，第二支撑杆3的内顶壁安装有齿条302，滑块4的顶部安装有固定端401，固定端401的顶部安装有第二电机402，第二电机402的输出端安装有齿轮403，且齿轮403与齿条302相啮合，滑块4的底部贯穿安装有多组万向滚珠404，滑块4的底部安装有第一连接块405，第一连接块405位于滑槽301的内壁，第一连接块405的底部安装有吊装结构5，吊装结构5的内壁安装有固定板501，固定板501的内壁安装有绳轮502，吊装结构5的内壁安装有第三电机503，且第三电机503的输出端贯穿于绳轮502的内壁，绳轮502的外壁环绕安装有吊装绳504，吊装绳504远离绳轮502的一端安装有第二连接块505，第二连接块505的底部安装有吊装钩506，吊装结构5的底部安装有多组连接端6，第三电机503启动，其输出端将带动绳轮502于固定板501的外壁转动，绳轮502转动使其外壁安装的吊装绳504和吊装钩506移动，从而完成对物料的吊装，第二连接块505用于使吊装钩506和吊装绳504连接，第一连接块405用于使吊装结构5于滑块4连接，固定端401用于对第二电机402进行固定，第二电机402启动，齿轮403转动，因齿轮403与齿条302相啮合，齿轮403转动将带动滑块4通过万向滚珠404在第二支撑杆3的内底壁移动，滑块4移动将通过第一连接块405带动吊装结构5移动，从而使吊装结构5能够完成多方位的吊装。

请参阅图1，第一支撑杆1的内壁贯穿设有固定槽101，固定槽101的内顶壁与内底壁均贯穿安装有轴承102，轴承102的内壁贯穿安装有丝杆103，且丝杆103贯穿于螺纹套筒201的内壁，第一支撑杆1的顶部贯穿安装有第一电机104，且第一电机104的输出端安装于丝杆103的内壁，固定块2的内壁贯穿安装有螺纹套筒201，固定块2的外壁安装有连接杆202，连接杆202的外壁安装有第二支撑杆3，当需要对吊装结构5进行检修时，第一电机104启动，其输出端将带动丝杆103于轴承102的内壁转动，丝杆103转动使固定块2通过其内壁安装的螺纹套筒201在丝杆103的外壁移动，固定块2移动将通过连接杆202带动第二支撑杆3向下移动，从而不用再人工爬上去对其检修，使吊装设备的检修能够更加的方便，大大减少了使用者的工作量，还能减少使用者检修时因不小心摔倒而受伤的可能性。

请参阅图4和图5，连接端6的外壁安装有滑杆601，滑杆601的外壁安装有限位结构7，限位结构7的内壁安装有两组第一凹轮701，且第一凹轮701于滑杆601相啮合，限位结构7的外壁安装有第四电机702，且第四电机702的输出端安装于第一凹轮701的内壁限位结构7的内壁贯穿安装有箱体703，箱体703的内壁安装有多组杆体704，杆体704的外壁环绕安装有第二凹轮705，且吊装绳504位于第二凹轮705的内壁，杆体704用于对第二凹轮705固定连接，第二凹轮705能够通过内部吊装绳504的移动而转动，从而对吊装绳504限位固定，当对物料进行吊装时，第四电机702启动，其输出端安装的第一凹轮701于滑杆601的外壁转动，第一凹轮701转动将带动限位结构7通过滑杆601移动，使吊装绳504通过限位结构7的移动而移动，在吊装结构5对吊装绳504进行收取和放出时，限位结构7的移动能够使吊装绳504均匀的收取和放出，使吊装绳504能够均匀的缠绕到绳轮502的外壁，不会出现胡乱堆积而对吊装绳504进行不必要磨损的情况，延长吊装绳504的使用寿命。

工作原理，第三电机503启动，其输出端将带动绳轮502于固定板501的外壁转动，绳轮502转动使其外壁安装的吊装绳504和吊装钩506移动，从而完成对物料的吊装，第二连接块505用于使吊装钩506和吊装绳504连接，第一连接块405用于使吊装结构5于滑块4连接，固定端401用于对第二电机402进行固定，第二电机402启动，齿轮403转动，因齿轮403与齿条302相啮合，齿轮403转动将带动滑块4通过万向滚珠404在第二支撑杆3的内底壁移动，滑块4移动将通过第一连接块405带动吊装结构5移动，从而使吊装结构5能够完成多方位的吊装，当需要对吊装结构5进行检修时，第一电机104启动，其输出端将带动丝杆103于轴承102的内壁转动，丝杆103转动使固定块2通过其内壁安装的螺纹套筒201在丝杆103的外壁移动，固定块2移动将通过连接杆202带动第二支撑杆3向下移动，从而不用再人工爬上去对其检修，使吊装设备的检修能够更加的方便，大大减少了使用者的工作量，还能减少使用者检修时因不小心摔倒而受伤的可能性，杆体704用于对第二凹轮705固定连接，第二凹轮705能够通过内部吊装绳504的移动而转动，从而对吊装绳504限位固定，当对物料进行吊装时，第四电机702启动，其输出端安装的第一凹轮701于滑杆601的外壁转动，第一凹轮701转动将带动限位结构7通过滑杆601移动，使吊装绳504通过限位结构7的移动而移动，在吊装结构5对吊装绳504进行收取和放出时，限位结构7的移动能够使吊装绳504均匀的收取和放出，使吊装绳504能够均匀的缠绕到绳轮502的外壁，不会出现胡乱堆积而对吊装绳504进行不必要磨损的情况，延长吊装绳504的使用寿命。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

Claims (7)

1.一种物料吊装设备，包括第一支撑杆(1)、第二支撑杆(3)和限位结构(7)，其特征在于：所述第一支撑杆(1)的内壁安装有固定块(2)；

所述固定块(2)的内壁贯穿安装有螺纹套筒(201)，所述固定块(2)的外壁安装有连接杆(202)，所述连接杆(202)的外壁安装有第二支撑杆(3)；

所述第二支撑杆(3)的内壁安装有滑块(4)。

2.根据权利要求1所述的一种物料吊装设备，其特征在于：所述第一支撑杆(1)的内壁贯穿设有固定槽(101)，固定槽(101)的内顶壁与内底壁均贯穿安装有轴承(102)，轴承(102)的内壁贯穿安装有丝杆(103)，且丝杆(103)贯穿于螺纹套筒(201)的内壁，第一支撑杆(1)的顶部贯穿安装有第一电机(104)，且第一电机(104)的输出端安装于丝杆(103)的内壁。

3.根据权利要求1所述的一种物料吊装设备，其特征在于：所述第二支撑杆(3)的内底壁贯穿设有滑槽(301)，第二支撑杆(3)的内顶壁安装有齿条(302)。

4.根据权利要求1所述的一种物料吊装设备，其特征在于：所述滑块(4)的顶部安装有固定端(401)，固定端(401)的顶部安装有第二电机(402)，第二电机(402)的输出端安装有齿轮(403)，且齿轮(403)与齿条(302)相啮合，滑块(4)的底部贯穿安装有多组万向滚珠(404)，滑块(4)的底部安装有第一连接块(405)，第一连接块(405)位于滑槽(301)的内壁，第一连接块(405)的底部安装有吊装结构(5)。

5.根据权利要求4所述的一种物料吊装设备，其特征在于：所述吊装结构(5)的内壁安装有固定板(501)，固定板(501)的内壁安装有绳轮(502)，吊装结构(5)的内壁安装有第三电机(503)，且第三电机(503)的输出端贯穿于绳轮(502)的内壁，绳轮(502)的外壁环绕安装有吊装绳(504)，吊装绳(504)远离绳轮(502)的一端安装有第二连接块(505)，第二连接块(505)的底部安装有吊装钩(506)，吊装结构(5)的底部安装有多组连接端(6)。

6.根据权利要求5所述的一种物料吊装设备，其特征在于：所述连接端(6)的外壁安装有滑杆(601)，滑杆(601)的外壁安装有限位结构(7)。

7.根据权利要求6所述的一种物料吊装设备，其特征在于：所述限位结构(7)的内壁安装有两组第一凹轮(701)，且第一凹轮(701)于滑杆(601)相啮合，限位结构(7)的外壁安装有第四电机(702)，且第四电机(702)的输出端安装于第一凹轮(701)的内壁限位结构(7)的内壁贯穿安装有箱体(703)，箱体(703)的内壁安装有多组杆体(704)，杆体(704)的外壁环绕安装有第二凹轮(705)，且吊装绳(504)位于第二凹轮(705)的内壁。
