Abstract
本发明公开了一种多功能理疗针灸仪，该针灸仪由器体和针灸头组成，其中，器体包括：壳体，用于形成容置空间；生物电功能模块，产生生物电流以对人体穴位产生电刺激；负压吸附模块，用于产生负压并将器体吸附在人体表面肌肤上；热灸功能模块，包括热稳输出组件以及致动组件，对人体穴位产生热灸效果；微型超声空化模块，用于破碎附着在肌肤上的体液水膜并强化穴位刺感；人机交互模块，用于配置人机交互端口。本发明运用潜热储能材料的相变特点，避免了皮肤热损伤问题；利用智能形控材料的记忆恢复能力，实现对针灸头按压感的调节；利用超声空化效应，破碎体表液膜以加强体内湿气的散出。本发明结构紧凑，设计巧妙，家用之外更适合用户旅行使用。
Description
技术领域
本发明涉及保健器械领域，尤其涉及一种多功能理疗针灸仪。
背景技术
随着经济发展水平的提升，人们在享受美味、网络的同时，也养成了各种不良习惯，年轻人低头沉迷于刷抖音、玩游戏；同时社会的飞速发展，也使得人们承受了各种压力，现代职场人每天加班、熬夜以及长期久坐损害了人们的健康。为了缓解身体疲劳、享受闲暇时光，针灸理疗服务在人们生活中越来越受欢迎。针灸理疗包括针法和灸法，其中针法在病人身体的穴位用针刺入，辅以手法刺激神经以达到疏通经络的目的，而灸法借灸火的温和热力，温灼穴位的皮肤表面以达到温通经脉的目的。
传统针灸需要资历丰富的医师先进行取穴和配穴，后施针以针尖刺入穴位，利用针刺刺激来达到治病理疗。传统针灸需要医师主导针灸过程，这极大限制了针灸的普及，也增加病患的就医成本；同时，为预防皮肤刺破带来的感染问题，针灸针刺前需进行消毒，这也给使用者带来了不便。为了使得针灸疗法普惠广大老百姓，得益于科技的发展，现今也出现了一些针灸器来代替人力针灸。现有技术中的针灸器主要依靠电脉冲作用于人体经络和穴位，不用刺破皮肤，运用电生理特性刺激人体神经。例如，申请号201910228267.9的专利公开了一种依靠生物电刺激的按摩仪系统，针对按摩片部分和凝胶贴片分开而造成拿取不易问题，设计了统一收纳；然而，该专利并不涉及热刺激，功能较为单一。申请号202011346061.5的专利设计了一种颈部按摩贴片，在帖片中设有石墨烯发热层以实现加热功用；然而，该专利依靠凝胶附着皮肤表面，不能很好解决按摩仪长期贴附问题，且在该专利中石墨烯发热层直接接触皮肤，没有很好解决超温对皮肤损伤的问题。申请号202020836714.7的专利利用气泵实现了负压吸附，很好地解决了贴附问题；然而，该专利也没有很好地兼顾皮肤热损伤的问题，同时该专利的功能头没有自适应按压调节功能，按压体验感不强。可见，现有技术中依赖生物电技术的针灸器虽具有一定的理疗效果，但其使用功能缺仍具有一定的缺陷，操控性较为单一，体验感性较差，而造成理疗效果大大折扣。为解决上述问题，本发明提供一种针灸体验感更为强烈、操作更为便携、功能更为实用的多功能理疗针灸仪。
发明内容
本发明的目的在于提供一种多功能理疗针灸仪，增强用户针灸体验感以及增效理疗效果，并使针灸器更加紧凑实用、方便携带。
本发明提供一种多功能理疗针灸仪，由器体和针灸头组成，其特征在于，所述器体包括:
壳体，具有一内部容置空间；
生物电功能模块，设置在所述壳体内；生物电功能模块包括电控单元、分布电极以及充电电池；所述电控单元与所述针灸头电性相连；所述分布电极包括导电硅胶以及一端连接于所述导电硅胶的导电触点伸缩针，所述导电硅胶一侧贴合于使用者皮肤表面，所述导电触点伸缩针的另一端与所述控制单元电性连接；所述电控单元产生生物电流，经所述针灸头和所述分布电极对人体穴位产生电刺激效果；
负压吸附模块，设置在所述壳体内；负压吸附模块用于产生负压并将所述器体吸附在人体表面肌肤上；
热灸功能模块，设置在所述壳体内；热灸功能模块包括热稳输出组件以及热致动组件，所述热稳输出组件与所述热致动组件具有热联动关系，所述热致动组件连接于所述针灸头，所述热稳输出组件输出的稳定热源，经所述热致动组件和所述针灸头对人体穴位产生热灸效果；所述热稳输出组件包括依次设置的隔热壳、发热膜、导热腔、潜热储能材料及温度检测传感器；所述发热膜与所述控制单元电性连接，所述导热腔紧贴于所述发热膜，所述导热腔将接收到的热流传递给所述潜热储能材料，所述潜热储能材料起到稳定输出热流的作用，所述温度检测传感器连接于所述导热腔内，所述温度检测传感器与所述控制单元电性连接；所述热致动组件包括智能形控材料元件和回位弹性件；所述智能形控材料元件为具有形状记忆效应的致动片，所述智能形控材料元件的周边与所述导热腔焊接以密闭所述潜热储能材料，所述智能形控材料元件中部固接于贯穿所述回位弹性件的所述针灸头，所述智能形控材料元件受热后其中部向人体肌肤侧凸移，克服所述回位弹性件而带动所述针灸头按压人体肌肤，所述智能形控材料元件在温度下降时其中部向背离人体肌肤侧回位，直至在所述回位弹性件作用下恢复至初始位置；
微型超声空化模块，设置在所述壳体内；微型超声空化模块用于发出超声波，破碎附着在肌肤上的体液水膜以促进热量传递而达到强化体内湿气的散出，以及利用水膜中微小气泡在超声波激励中的急剧崩溃以强化穴位神经刺感。
在可选的实施方式中，所述电控单元包括加载有设定程序的DSP芯片模块，根据设定算法分析输出电信号；
其中，所述设定算法包括：基于设定时间段内的由所述操作面板输入的控制信号，依据所设定的控制程序，得到设定时间后输出电信号的电能特性，达到控制器体的动作，所述电能特性包括功率、电流及电压的大小；所述控制信号包括电池接通信号、生物电产生信号、负压吸附启动信号、热发生信号以及超声空化启动信号。
在可选的实施方式中，所述分布电极包括导电硅胶以及一端连接于所述导电硅胶的导电触点伸缩针；所述导电硅胶一侧贴合于使用者皮肤表面，所述导电触点伸缩针的另一端与所述控制单元电性连接，用于实现所述针灸头和人体的电导通。
在可选的实施方式中，所述气道组件包括吸气道、排气道、设置于所述底壳上的吸附空腔、以及设置于所述底壳上的位于吸附腔内侧的吸气孔和位于吸附腔外侧的排气孔；所述吸气道连通所述微型隔膜气泵的吸气口和所述吸气孔，所述排气道连通所述微型隔膜气泵的排气口和所述排气孔。
在可选的实施方式中，所述热稳输出组件包括依次设置的隔热壳、发热膜、导热腔、潜热储能材料；所述发热膜与所述控制单元电性连接，所述导热腔紧贴于所述发热膜，所述导热腔将接收到的热流传递给所述潜热储能材料，所述潜热储能材料起到稳定输出热流的作用。
在可选的实施方式中，所述发热膜为石墨烯发热膜或碳纤维发热膜。
在可选的实施方式中，所述导热腔内部设有n个用于增大传热面积的等间距排布的导热肋片，n为大于等于2的整数。
在可选的实施方式中，所述潜热储能材料为固液潜热储能材料，其中，所述固液潜热储能材料为相变温度在40（℃）至60（℃）之间的有机类固液相变材料，包括但不限于脂酸类或多元醇。
在可选的实施方式中，所述热稳输出组件还包括连接于所述导热腔的温度检测传感器，所述温度检测传感器与所述控制单元电性连接。
在可选的实施方式中，所述热致动组件包括智能形控材料元件和回位弹性件；所述智能形控材料元件为具有形状记忆效应的致动片，所述智能形控材料元件的周边与所述导热腔焊接以密闭所述潜热储能材料，而其中部固接于贯穿所述回位弹性件的所述针灸头；
其中，所述智能形控材料元件受热后其中部向人体肌肤侧凸移，克服所述回位弹性件而带动所述针灸头按压人体肌肤，所述智能形控材料元件在温度下降时其中部沿背离人体肌肤侧回位，直至在所述回位弹性件作用下恢复至初始位置。
在可选的实施方式中，所述智能形控材料元件为形状恢复温度在40（℃）至60（℃）之间的合金材料，包括但不限于铜基和镍-钛基形状记忆合金材料。
在可选的实施方式中，所述微型超声空化模块产生作用于人体穴位的超声波，所述超声波的频率为z（MHz），z为大于等于0.5且小于等于10的实数。
在可选的实施方式中，所述针灸头的端部设有呈阵列排布的n个微针，n为大于等于1的整数，其中，所述微针的头部均呈扁平状。
通过以上技术方案，相对于现有技术，本发明具有以下有益效果：
本发明涉及一种多功能理疗针灸仪，具备温灸、电针、自适应按压、负压、湿气排散等一体化、多用途功能，该针灸器利用潜热储能材料发生相变时自身温度稳恒的特点，可以避免加热装置直接温烫体表穴位过程中，因温度失控而造成皮肤热损伤问题，经潜热储能材料传递来的稳恒温度经针灸头作用于人体穴位实现了热、电双重刺激，从而能显著提高理疗效果，功能实用；利用智能形控材料因热弹性马氏体相变而具有变形恢复能力的特点，通过热传导使智能形控材料发生形变而带动针灸头移动，针灸头随之按压人体穴位，温度越高，针灸头按压感也就越强烈，实现了自适应按压调节；人体体表肌肤在温灸过程中，会在体表产生一层湿气液膜，该湿气液膜阻碍了外部热量的进入也阻滞了体内湿气的散出，利用超声空化效应诱导液膜中的微气核空化而爆裂崩溃，微气泡瞬态崩溃所产生的强烈冲击波可为使用者提供强烈的动刺感，针灸体验感更佳；利用气泵形成适当的负压，可将针灸器牢牢贴合在肌肤上，相比凝胶粘附，操作更为简单；结构紧凑，时尚小巧，家用之外也适合用户出差、旅行使用。
本发明的其他特征和优点将在随后的具体实施方式部分予以详细说明。
附图说明
为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。
图1是本发明实施例的一种多功能理疗针灸仪的整体结构示意图。
图2是本发明实施例的一种多功能理疗针灸仪的整体结构仰视图。
图3是本发明实施例的一种多功能理疗针灸仪的上壳体组件的爆炸结构示意图。
图4是本发明实施例的一种多功能理疗针灸仪的下壳体组件的爆炸结构示意图。
图5是本发明实施例的图2所示A-A截面的剖视图。

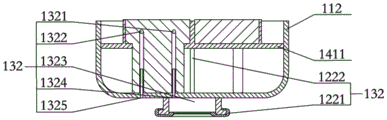

图6是本发明实施例的图2所示下壳体组件的B-B截面的剖视图。
图7是本发明实施例的一种多功能理疗针灸仪的电性连接示意图。
图8是本发明实施例的一种多功能理疗针灸仪的热致动功能示意图。
图9是本发明实施例的一种多功能理疗针灸仪的超声空化过程示意图。
结合附图在其上标记以下附图标记：1、器体；11、壳体；111、面壳；112、底壳；12、生物电功能模块；121、电控单元；122、分布电极；1221、导电硅胶；1222、导电触点伸缩针；123、充电电池；13、负压吸附模块；131、微型隔膜气泵；132、气道组件；1321、吸气道；1322、排气道；1323、吸附空腔；1324、吸气孔；1325、排气孔；14、热灸功能模块；141、热稳输出组件；1411、隔热壳；1412、发热膜；1413、导热腔；1414、潜热储能材料；1415、温度检测传感器；142、热致动组件；1421、智能形控材料元件；1422、回位弹性件；15、微型超声空化模块；16、人机交互模块；161、操作面板；162、屏幕显示；2、针灸头。
具体实施方式
为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。而且，应当理解，本文所使用的措辞及术语仅仅用作描述用途，不应作限定性解释。本文所使用的“包括”、“包含”、“具有”等类似措辞意为包含其后所列出之事项、其等同物及其它附加事项。
此外，以下将详细说明本发明各部件的结构特点，而如果有描述到方向（上、下、左、右、前及后或者正、后、左、右、俯及仰）时，是以图1所示的结构为参考描述，但本发明的实际使用方向并不局限于此。
此外，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
本发明提供一种多功能理疗针灸仪，用于增强用户针灸体验感以及增效理疗效果。本发明优选实施例的多功能理疗针灸仪，整体图如图1和图2所示，爆炸图如图3和图4所示，剖视图如图5和图6所示，该多功能理疗针灸仪由器体1和针灸头2组成，该器体1包括壳体11、生物电功能模块12、负压吸附模块13、热灸功能模块14、微型超声空化模块15以及人机交互模块16。
在本实施例中，上述壳体11包括面壳111和与面壳111相互配合的底壳112，面壳111和底壳112为对半设置且其内部具有各类安装支撑的半壳体结构，其扣合后形成一定容置安装空间的舱体，该舱体用于容置生物电功能模块12、负压吸附模块13、热灸功能模块14、微型超声空化模块15以及人机交互模块16。为实现人机交互功能和充电功能，面壳上还留有按键口、屏幕显示窥口以及充电口。底壳和面壳相互配合可以采用卡扣、螺栓连接以及螺丝连接。
在本实施例中，如图7所示，上述生物电功能模块12包括电控单元121和分布电极122，电控单元121能产生低频仿生生物电流，该生物电流作用于人体体表穴能直接刺激肌肉内神经末梢感觉接受器，激发肌肉就会无意识的收缩活动，促进局部血液循环和生理功能的恢复。分布电极122配置为导电硅胶1221以及一端连接于所述导电硅胶1221的导电触点伸缩针1222。导电硅胶1221为将银包铜粉、镍包石墨粉等导电颗粒均匀分布在硅胶中，通过导电颗粒互相接触连通而达到具备导电性能的柔软体。导电触点伸缩针1222的结构包括一个针管，一个针头和一个压缩弹簧，针管管口处卷边，将针头保持在针管内，靠弹簧提供接触力使针头与对接零件之间建立电连接，其功用是依靠紧密接触使保持良好电连接（由于其在本行业中在已经有很多应用，故其具体组成结构在此不再赘述）。为实现将生物电流构成电性闭合回路，详述地，电控单元121的正极与针灸头2电性相连，用于将电控单元121所产生的生物电流经针灸头2导入人体皮肤，导电硅胶1221设置为封闭式环状且一侧贴合于使用者皮肤表面，用于接收经人体皮肤传到来的生物电流，导电触点伸缩针1222的另一端与控制单元121的负极电性连接，用于引回生物电流而实现针灸头2和人体的电导通，对人体实现针法服务。本申请实施例中，上述生物电功能模块12还包括容置于容置空间并相对于壳体为可拆卸结构的充电电池123，该充电电池123与电控单元121电性连接，可为控制单元121提供电能，且控制单元121留有与面壳111上充电口对应设置的充电接口，该充电接口接入外部电源即可为充电电池123充电。
上述技术方案，所述电控单元121包括加载有设定程序的DSP芯片模块（DSP芯片模块可以选用DSP68000系列），根据设定算法分析输出电信号而达到控制器体1的相应动作。所述设定算法包括：基于设定时间段内的由所述操作面板161输入的控制信号，依据所设定的控制程序，得到设定时间后输出电信号的电能特性，如电信号的功率、电流及电压的大小，在本申请中，控制信号包括用户通过操作面板161所输入的电池接通信号、生物电产生信号、负压吸附启动信号、热发生信号以及超声空化发生信号。
在本实施例中，如图5和图6所示，上述负压吸附模块13包括微型隔膜气泵131和气道组件132，微型隔膜气泵131与控制单元121电性连接。气道组132件包括吸气道1321、排气道1322、设置于所述底壳上的吸附空腔1323、以及设置于所述底壳上的位于吸附腔内侧的吸气孔1324和位于吸附腔外侧的排气孔1325。上述微型隔膜气泵131在气动行业中在已经有很多应用，其具体工作原理及组成结构在此不再赘述。吸气道1321和排气道1322可用硅胶一体制备，其孔径通常在1（mm）到4（mm）之间，其中，吸气道1321连通微型隔膜气泵131的吸气口和吸气孔1324，且排气道1322连通微型隔膜气泵131的排气口和排气孔1325，而吸气孔1324和排气孔1325的孔径设置为0.5（mm）到1（mm）之间。上述方案中，吸附空腔1323通常设置为圆形，其直径设置为35（mm）到45（mm）之间，且吸附空腔1323的高度设置为4（mm）到10（mm）之间，以保证负压吸附模块13能适宜地将器体1吸附在人体表面肌肤上。为使得吸附空腔1323在皮肤上的移动比较顺滑，可将导电硅胶1221套（柔软体）接在吸附空腔1323上。为实现负压动作，详述地，控制单元121依据负压吸附启动信号，控制微型隔膜气泵131抽吸吸附空腔1323内的空气以使得吸附空腔1323与大气间产生负压，将器体1牢牢吸附在人体肌肤上，特别适合吸附肩部、颈部、背部、手腿及脚部等身体部位。
在本实施例中，如图5所示，上述热灸功能模块14，包括热稳输出组件141以及热致动组件142。热稳输出组件141包括依次设置的隔热壳1411、发热膜1412、导热腔1413、潜热储能材料1414，发热膜1412与控制单元121电性连接，导热腔1413紧贴于发热膜1412，导热腔1413内部设有n个用于增大传热面积的等间距排布的导热肋片（n为大于等于2的整数），如此，发热膜1412能经导热腔1413将接收到的热流传递给潜热储能材料1414，且导热腔1413表面上设有温度检测传感器1415，该温度检测传感器1415与控制单元121电性连接，用于监控并输出实时温度信号。发热膜1412选为石墨烯发热膜或碳纤维发热膜，优选为石墨烯发热膜，当给石墨烯发热膜两端电极通电之后，发热膜1412中的碳分子团之间相互摩擦、碰撞而产生热能，同时部分热能又通过控制波长在5（mm）至14（mm）的远红外线以平面方式均匀地辐射出来，能很好的深入皮下组织而被人体吸收，兼起到一定的红外线理疗效果。
上述技术方案，潜热储能材料1414起到稳定输出热流的作用，该潜热储能材料1414优选为固液潜热储能材料，具体为相变温度在40（℃）至60（℃）之间的有机类固液潜热储能材料，包括但不限于脂酸类或多元醇。详述地，在通电状态下，发热膜1412发热对固液潜热储能材料进行加热，当固液潜热储能材料的温度高于相变点温度时，该固液潜热储能材料发生由固态向液体转变的相变，在该相变过程中，该固液潜热储能材料吸收并储存大量的热量，同时本身的温度基本保持不变，由此，该固液潜热储能材料可向热致动组件142输出稳定热源；当发热膜1412通电储热完成后进行断电使用时，且在固液潜热储能材料的温度低于相变温度时，固液潜热储能材料储存的热量向热致动组件142释热，进行从液态到固态的逆相变，逆相变过程中潜热储能材料自身的温度几乎维持不变，保持了基本恒定的热力效率和供热能力。
上述技术方案，如图5所示，热致动组件142包括智能形控材料元件1421和回位弹性件1422。在实际应用中，上述智能形控材料元件1421通常配置为形状恢复温度在40（℃）至60（℃）之间的合金材料，包括但不限于铜基和镍-钛基形状记忆合金材料。形状记忆合金是一种由两种以上金属元素构成、能够在温度和应力作用下发生相变的新型功能材料，通过热弹性与马氏体相变及其逆变而具有独特的形状记忆效应。对应的，智能形控材料元件1421为具有形状记忆效应的致动片，该智能形控材料元件1421的周边与导热腔1413焊接以密闭潜热储能材料，而其中部固接于贯穿回位弹性件1422的针灸头2。上述回位弹性件1422用于针灸头2的回位，其一端抵靠在智能形控材料元件1421，另一端抵靠在底壳上112，其材质可选用橡胶类弹性件。
基于上述技术方案，如图8所示，热稳输出组件141与热致动组件142具有热联动关系，智能形控材料元件1421受热后其中部向人体肌肤侧凸移，克服回位弹性件1422而带动针灸头2按压人体肌肤，如此由发热膜1412依次通过导热腔1413、潜热储能材料1414、智能形控材料元件1421以及针灸头2传导到人体皮肤上进行温熨，实施灸法；温度越高，针灸头按压感也就越强烈，实现了自适应按压调节；所述智能形控材料元件1421在温度下降时其中部沿背离人体肌肤侧回位，直至在所述回位弹性件1422作用下恢复至初始位置，而带动针灸头2脱离按压人体肌肤。
在本实施例中，微型超声空化模块15可采用功率800W以下的超声波发生器，例如深圳市广源达超声波设备有限公司的GYD-G1型超声波发生器。如图9所示，上述微型超声空化模块15通电后会产生作用于人体穴位的超声波，该超声波的频率为z（MHz），z为大于等于0.5且小于等于10的实数。人体体表肌肤在温灸过程中，因排汗会在体表产生一层湿气液膜，该湿气液膜阻碍了外部热量的进入也阻滞了体内湿气的散出。可见，该液膜的存在极大削弱温灸疗效。超声空化过程涉及液相分子间的平均距离的变化，具体地，液体在超声作用下，液相分子相互间的引力被打破，当分子间距离超过物质处于液态的临界分子距离时，液体就会发生断裂而产生空穴，形成空化核。此后，处于超声声场中的空化核不断吸收能量，发生振动、膨胀、收缩、最终爆裂崩溃。当超声作用于人体体表的湿气液膜时，诱导湿气液膜中的微气核空化而爆裂崩溃。空化过程中，空化核聚集的能量迅速释放，在空化发生的微小空间内产生400K以上的温度、1MPa以上的压强。因此，微气泡瞬态崩溃所产生的强烈冲击波可为使用者提供强烈的动刺感，针灸体验感更佳，可用于破碎肌肤附着体液水膜以促进热量传递而达到强化体内湿气的散出，并驱离体液水膜离开体表，以及利用水膜中微小气泡在超声激励中的急剧崩溃以强化穴位神经刺感。
在本实施例中，如图3所示，上述人机交互模块16，用于配置人机交互端口，其包括操作面板161和用于显出器体2所处状态的屏幕显示162，操作面板161和屏幕显示162分别配置为与控制单元121电性连接，并部分外露于面壳111的表面。操作面板161包括电池接通按键、生物电产生按键、负压吸附启动按键、热发生按键以及超声空化发生按键，分别与面壳111上的按键口对应设置。优化地，按键可使用硅胶包覆以增加人体触感。上述各按键对应于控制单元121上的按压开关，通过操控操作面板161上的各按键给予控制单元121以控制信号。例如，当用户按压生物电产生按键时，控制单元121接收到生物电产生信号，DSP芯片模块依据设定算法而输出适宜的生物电流，为人体实现针法理疗。基于上述设定算法，控制生物电流的时序就可预设至少5种自动按摩程序，可模拟出针炙、走罐、刮痧、捶击、推拿效果，方便用户使用。
在本实施例中，如图2所示，上述针灸头2的形态对针灸效果有大影响，针灸头2的端部设有呈阵列排布的n个微针，n为大于等于1的整数，其中，微针的头部均呈扁平状以避免机械外力刺破皮肤。上述阵列排布可只使用一根微针，也可进进行线性排布、圆形排布等，使通入的热流、电流更均匀地与人体肌肤接触，提高理疗效率。针灸头优选铜质材料制备。
上述多功能理疗针灸仪结构轻巧、功能实用、设计巧妙，其使用方法如下：
当用户需要进行按摩时，用户需先通过操作面板161上的电池接通按键给控制单元121通电；随后将按压负压吸附启动按键，微型隔膜气泵131开始抽吸吸附空腔1323内的空气，并将底壳112下方的套接了导电硅胶1221的吸附空腔1323放置需要进行按摩的人体身体部位，大约30秒后，产生的负压可将器体2牢牢吸附在人体肌肤上；接着按压超声空化发生按键，超声空化模块15产生超声波以诱导液膜中的微气核空化而爆裂崩溃，微气泡瞬态崩溃所产生的强烈冲击波可为使用者提供强烈的动刺感；当用户需要针法服务时，用户按压生物电产生按键，控制单元121接收到生物电产生信号，DSP芯片模块依据设定算法而输出适宜的生物电流，为人体实现针法理疗，所设定算法内设至少5种自动按摩程序，用户每按一次生物电产生按键依次按照开机-针炙-走罐-刮痧-捶击-推拿-关机循环切换模式；当用户需要灸法服务时，用户按压热发生按键，控制单元121接收到热发生信号，DSP芯片模块依据设定算法向石墨烯发热膜1412提供适宜的电功率，伴随智能形控材料的自适应按压调节，为人体实现灸法理疗；
当结束按摩时，再次按电致伸缩池接通按键可切断供电，器体2所有功能器件都将停止动作，DSP芯片模块内所设定算法恢复至缺省位。除此之外，由于潜热储能材料1414还存储有热能，能够在无外接电线的操作过程中对人体进行延长加热，达到了补偿灸法理疗的目的。
上述实施例仅列示性说明本发明的原理及功效，而非用于限制本发明。任何熟悉此项技术的人员均可在不违背本发明的精神及范围下，对上述实施例进行修改。因此，本发明的权利保护范围，应如权利要求书所列。
Claims (10)
1.一种多功能理疗针灸仪，由器体和针灸头组成，其特征在于，所述器体包括：
壳体，具有一内部容置空间；
生物电功能模块，设置在所述壳体内；生物电功能模块包括电控单元、分布电极以及充电电池；所述电控单元与所述针灸头电性相连；所述分布电极包括导电硅胶以及一端连接于所述导电硅胶的导电触点伸缩针，所述导电硅胶一侧贴合于使用者皮肤表面，所述导电触点伸缩针的另一端与所述控制单元电性连接；所述电控单元产生生物电流，经所述针灸头和所述分布电极对人体穴位产生电刺激效果；
负压吸附模块，设置在所述壳体内；负压吸附模块用于产生负压并将所述器体吸附在人体表面肌肤上；
热灸功能模块，设置在所述壳体内；热灸功能模块包括热稳输出组件以及热致动组件，所述热稳输出组件与所述热致动组件具有热联动关系，所述热致动组件连接于所述针灸头，所述热稳输出组件输出的稳定热源，经所述热致动组件和所述针灸头对人体穴位产生热灸效果；所述热稳输出组件包括依次设置的隔热壳、发热膜、导热腔、潜热储能材料及温度检测传感器；所述发热膜与所述控制单元电性连接，所述导热腔紧贴于所述发热膜，所述导热腔将接收到的热流传递给所述潜热储能材料，所述潜热储能材料起到稳定输出热流的作用，所述温度检测传感器连接于所述导热腔内，所述温度检测传感器与所述控制单元电性连接；所述热致动组件包括智能形控材料元件和回位弹性件；所述智能形控材料元件为具有形状记忆效应的致动片，所述智能形控材料元件的周边与所述导热腔焊接以密闭所述潜热储能材料，所述智能形控材料元件中部固接于贯穿所述回位弹性件的所述针灸头，所述智能形控材料元件受热后其中部向人体肌肤侧凸移，克服所述回位弹性件而带动所述针灸头按压人体肌肤，所述智能形控材料元件在温度下降时其中部向背离人体肌肤侧回位，直至在所述回位弹性件作用下恢复至初始位置；
微型超声空化模块，设置在所述壳体内；微型超声空化模块用于发出超声波，破碎附着在肌肤上的体液水膜以促进热量传递而达到强化体内湿气的散出，以及利用水膜中微小气泡在超声波激励中的急剧崩溃以强化穴位神经刺感。
2.根据权利要求1所述多功能理疗针灸仪，其特征在于：所述电控单元包括加载有设定程序的DSP芯片模块，根据设定算法分析输出电信号；
其中，所述设定算法包括：基于设定时间段内的由所述操作面板输入的控制信号，依据所设定的控制程序，得到设定时间后输出电信号的电能特性，达到控制器体的动作，所述电能特性包括功率、电流及电压的大小；所述控制信号包括电池接通信号、生物电产生信号、负压吸附启动信号、热发生信号以及超声空化启动信号。
3.根据权利要求1所述多功能理疗针灸仪，其特征在于：所述器体还包括：
人机交互模块，用于配置人机交互端口，其包括操作面板和屏幕显示，所述操作面板与所述屏幕显示分别与所述控制单元电性连接，并部分外露于所述器体的表面。
4.根据权利要求1所述多功能理疗针灸仪，其特征在于：所述负压吸附模块包括微型隔膜气泵和气道组件，所述微型隔膜气泵与所述控制单元电性连接；所述气道组件包括吸气道、排气道、设置于所述底壳上的吸附空腔、以及设置于所述底壳上的位于吸附腔内侧的吸气孔和位于吸附腔外侧的排气孔；所述吸气道连通所述微型隔膜气泵的吸气口和所述吸气孔，所述排气道连通所述微型隔膜气泵的排气口和所述排气孔。
5.根据权利要求1所述多功能理疗针灸仪，其特征在于：所述发热膜为石墨烯发热膜或碳纤维发热膜。
6.根据权利要求1所述多功能理疗针灸仪，其特征在于：所述导热腔内部设有n个用于增大传热面积的等间距排布的导热肋片，n为大于等于2的整数。
7.根据权利要求1所述多功能理疗针灸仪，其特征在于：所述潜热储能材料为固液潜热储能材料，其中，所述固液潜热储能材料为相变温度在40℃至60℃之间的有机类固液相变材料，包括但不限于脂酸类或多元醇。
8.根据权利要求1所述多功能理疗针灸仪，其特征在于：所述智能形控材料元件为形状恢复温度在40℃至60℃之间的合金材料，包括但不限于铜基和镍-钛基形状记忆合金材料。
9.根据权利要求1所述多功能理疗针灸仪，其特征在于：所述微型超声空化模块为超声波发生器，超声波发生器产生的超声波的频率为zMHz，z为大于等于0.5且小于等于10的实数。
10.根据权利要求1所述多功能理疗针灸仪，其特征在于：所述针灸头的端部设有呈阵列排布的n个微针，n为大于等于1的整数，其中，所述微针的头部均呈扁平状。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN202211539486.7A CN115813752A (zh) | 2022-12-02 | 2022-12-02 | 一种多功能理疗针灸仪 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN202211539486.7A CN115813752A (zh) | 2022-12-02 | 2022-12-02 | 一种多功能理疗针灸仪 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| CN115813752A true CN115813752A (zh) | 2023-03-21 |
Family
ID=85543795
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| CN202211539486.7A Pending CN115813752A (zh) | 2022-12-02 | 2022-12-02 | 一种多功能理疗针灸仪 |
Country Status (1)
| Country | Link |
|---|---|
| CN (1) | CN115813752A (zh) |
Cited By (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN116785157A (zh) * | 2023-06-02 | 2023-09-22 | 董峰 | 一种寻穴针灸罐 |
| CN117679277A (zh) * | 2023-12-25 | 2024-03-12 | 海南先端医疗科技有限公司 | 一种智能子午流注治疗仪 |
-
2022
- 2022-12-02 CN CN202211539486.7A patent/CN115813752A/zh active Pending
Cited By (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN116785157A (zh) * | 2023-06-02 | 2023-09-22 | 董峰 | 一种寻穴针灸罐 |
| CN116785157B (zh) * | 2023-06-02 | 2025-10-28 | 董峰 | 一种寻穴针灸罐 |
| CN117679277A (zh) * | 2023-12-25 | 2024-03-12 | 海南先端医疗科技有限公司 | 一种智能子午流注治疗仪 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN108939293B (zh) | 一种石墨烯保健仪 | |
| CN115813752A (zh) | 一种多功能理疗针灸仪 | |
| CN108309716A (zh) | 负压按摩装置和负压按摩方法 | |
| KR20170101012A (ko) | 갈바닉 피부 마사지 장치 | |
| KR101710313B1 (ko) | 중주파 마사지기 | |
| JPH11347097A (ja) | 足裏マッサージ器 | |
| CN110279939A (zh) | 柔性多功能治疗探头 | |
| CN112168656A (zh) | 一种手持式超声敷药按摩装置 | |
| CN211750942U (zh) | 一种手持式超声敷药按摩装置 | |
| CN215460037U (zh) | 一种太赫兹理疗仪器 | |
| KR20090017130A (ko) | 저주파 치료기용 패드 | |
| CN212439738U (zh) | 一种超声波冻疮治疗仪 | |
| CN215504321U (zh) | 电子艾灸仪 | |
| CN215740449U (zh) | 艾灸装置 | |
| CN115054515B (zh) | 多功能电热针治疗仪 | |
| CN102525797A (zh) | 一种具有弹性结构的按摩装置 | |
| CN207591114U (zh) | 一种多功能理疗仪 | |
| CN217339301U (zh) | 磁热按摩护眼仪 | |
| CN214343339U (zh) | 一种刮痧拔罐器 | |
| CN210963010U (zh) | 按摩器 | |
| CN211724420U (zh) | 一种便携式超声低中频电导治疗仪 | |
| CN211461782U (zh) | 柔性多功能治疗探头 | |
| KR102890008B1 (ko) | 저주파 온열 마사지기를 구비한 피부미용 복합 관리기 | |
| CN207384461U (zh) | 负压按摩装置 | |
| CN221787898U (zh) | 一种多功能低频叠加强渗透按摩辅助设备 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PB01 | Publication | ||
| PB01 | Publication | ||
| SE01 | Entry into force of request for substantive examination | ||
| SE01 | Entry into force of request for substantive examination |
