Abstract
本发明涉及野营器材技术领域，公开了野营便携式不间断太阳能电源，包括主箱体，所述主箱体的上端铰接有箱盖，且主箱体的上方安装有太阳能板，所述主箱体的右侧表面安装有把手，所述箱盖的上表面设置有散热组件，所述主箱体的左右两侧表面前后两端均设置有防护组件，本发明通过设置有散热组件，第一风机和第二风机对该电源进行散热，吸水棉则可以吸收湿气，防尘网可以避免灰尘进入该电源内部，第一马达和第二马达让清理杆一边左右移动，一边对防尘网进行清理，野外地面往往泥泞不堪，转动摇杆带动齿轮转动，齿条板会带动旋转杆转动，滚轮就会向下压动升降板，从而使得支撑板伸出，这样通过支撑板可以避免该电源中的主箱体直接与地面接触而弄脏。
Description
技术领域
本发明涉及野营器材技术领域，具体是野营便携式不间断太阳能电源。
背景技术
部队在野外进行作战演习时需要携带太阳能电源为各种小功率信息化指控通联装备提供可靠供电。
中国专利公开了一种便携式太阳能电源（授权公告号CN212086105U），该专利技术不使用时可以合上翻盖，能防止电池板被磨损后转换效率降低，保证了单位面积发电量，从而能缩短太阳能移动电源充电时间，而且电池板受到保护，使用寿命延长；但是其不具有带有防止灰尘进入、防潮和防止灰尘堵塞的散热功能，且其在野外使用时，如果地面泥泞不堪，就无法避免箱体与地面直接接触而变脏。因此，本领域技术人员提供了野营便携式不间断太阳能电源，以解决上述背景技术中提出的问题。
发明内容
本发明的目的在于提供野营便携式不间断太阳能电源，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
野营便携式不间断太阳能电源，包括主箱体，所述主箱体的上端铰接有箱盖，且主箱体的上方安装有太阳能板，所述主箱体的右侧表面安装有把手，且主箱体的前表面开设有沉槽，所述主箱体的前表面位于沉槽的下方铰接有密封盖，所述沉槽的内部嵌入安装有交流电出口，且沉槽的内部位于交流电出口的右侧嵌入安装有交流电进口，所述沉槽的内部位于交流电进口的右侧嵌入安装有USB口，且沉槽的内部位于交流电进口的下方嵌入安装有直流电进口，所述沉槽的内部位于直流电进口的右侧嵌入安装有若干个直流电出口；
所述箱盖的上表面设置有散热组件；
所述主箱体的左右两侧表面前后两端均设置有防护组件。
作为本发明再进一步的方案：所述散热组件包括两个风机座，所述风机座的内部安装有防尘网，且风机座的内部位于防尘网的下方安装有防潮座，所述防潮座的内部均匀安装有若干个吸水棉，所述吸水棉的前后两侧表面均安装有防水胶，左侧所述风机座的内部位于防潮座的下方安装有第一风机，右侧所述风机座的内部位于防潮座的安装有第二风机，两个所述风机座的前表面共同安装有调节座，所述调节座的左侧表面安装有第一马达，所述第一马达的右端安装有转动杆，所述转动杆的外部左右两侧均啮合连接有调节块，所述调节块的上端安装有第二马达，所述第二马达的上端安装有清理杆，所述调节座的内部下表面左右两侧均安装有第一限位板，且调节座的内部下表面位于第一限位板的右侧安装有第二限位板，所述第一限位板和第二限位板的上端一侧表面均安装有微动开关，且第一限位板和第二限位板之间安装有限位杆。
作为本发明再进一步的方案：所述防护组件包括固定座，所述固定座的左侧表面贯穿安装有固定套，所述固定套的上表面贯穿且啮合连接有固定栓，且固定套的内部转动连接有摇杆，所述摇杆的一端安装有齿轮，所述固定座的内部位于齿轮的下方安装有升降板，所述升降板的两端均活动贯穿连接有定位杆，且升降板的下表面两端均安装有升降杆，两个所述升降杆的下端共同安装有支撑板，所述固定座的内部下表面转动连接有旋转杆，所述旋转杆的一侧表面转动连接有滚轮，且旋转杆的上端安装有齿条板，所述滚轮的两端均安装有挡板。
作为本发明再进一步的方案：所述密封盖契合于沉槽，所述太阳能板连接于直流电进口。
作为本发明再进一步的方案：所述风机座连接于箱盖，所述防水胶贴合于防潮座的内侧表面。
作为本发明再进一步的方案：所述调节座安装在箱盖的上表面上，所述转动杆的右端转动连接在调节座的内部右侧表面上，所述清理杆贯穿且滑动连接于调节座的一侧表面，且清理杆贯穿且滑动连接于风机座的一侧表面，所述清理杆活动贴合于防尘网，所述限位杆活动贯穿调节块的下端。
作为本发明再进一步的方案：所述固定座安装在主箱体的一侧表面上，所述定位杆安装在固定座的内部上下两侧表面上。
作为本发明再进一步的方案：所述升降杆活动贯穿固定座的下表面，所述支撑板位于固定座的下方，所述滚轮滑动连接在升降板的内部，所述齿轮啮合连接于齿条板。
与现有技术相比，本发明的有益效果是：
1、本发明通过设置有散热组件，散热组件中的第一风机和第二风机一个将外部空气抽进来，一个将内部空气抽出去，从而通过气流的循环对该电源进行散热，吸水棉则可以吸收进出气流中的湿气，避免湿气对电源内部零件造成腐蚀，防尘网可以避免外部灰尘进入该电源内部，第一马达电动转动杆转动再配合上微动开关的限位，可以让调节块不断左右移动，第二马达带动清理杆转动，从而让清理杆一边左右移动，一边转动对防尘网的表面进行清理，避免灰尘积攒太多造成堵塞，影响气流进出，各种结构的配合使得该电源在散热的同时可以避免灰尘堵塞影响气流进出和湿气进入内部造成腐蚀的问题。
2、本发明通过设置有防护组件，在野外使用时，野外地面往往泥泞不堪，将该电源直接放在地上时会沾满泥土，这时可以旋松防护组件中的固定栓，顺时针转动摇杆带动齿轮转动，齿条板就会带动旋转杆逆时针转动，滚轮就会向下压动升降板，从而使得支撑板伸出，这样通过支撑板可以避免该电源中的主箱体直接与地面接触而弄脏。
附图说明
图1为野营便携式不间断太阳能电源的结构示意图；
图2为野营便携式不间断太阳能电源的局部右视图；
图3为图1中A的放大图；

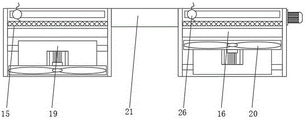

图4为野营便携式不间断太阳能电源中散热组件的结构示意图；
图5为野营便携式不间断太阳能电源中风机座的剖视图；
图6为野营便携式不间断太阳能电源中防潮座的剖视图；
图7为野营便携式不间断太阳能电源中调节座的剖视图；
图8为野营便携式不间断太阳能电源中防护组件的结构示意图；
图9为野营便携式不间断太阳能电源中防护组件的剖视图；
图10为野营便携式不间断太阳能电源的电路原理图。
图中：1、主箱体；2、箱盖；3、太阳能板；4、把手；5、沉槽；6、密封盖；7、交流电出口；8、交流电进口；9、USB口；10、直流电进口；11、直流电出口；12、散热组件；13、防护组件；14、风机座；15、防尘网；16、防潮座；17、吸水棉；18、防水胶；19、第一风机；20、第二风机；21、调节座；22、第一马达；23、转动杆；24、调节块；25、第二马达；26、清理杆；27、第一限位板；28、第二限位板；29、微动开关；30、限位杆；31、固定座；32、固定套；33、固定栓；34、摇杆；35、齿轮；36、升降板；37、定位杆；38、升降杆；39、支撑板；40、旋转杆；41、滚轮；42、齿条板；43、挡板。
具体实施方式
请参阅图1～10，本发明实施例中，野营便携式不间断太阳能电源，包括主箱体1，主箱体1的上端铰接有箱盖2，且主箱体1的上方安装有太阳能板3，主箱体1的右侧表面安装有把手4，且主箱体1的前表面开设有沉槽5，主箱体1的前表面位于沉槽5的下方铰接有密封盖6，密封盖6契合于沉槽5，沉槽5的内部嵌入安装有交流电出口7，且沉槽5的内部位于交流电出口7的右侧嵌入安装有交流电进口8，沉槽5的内部位于交流电进口8的右侧嵌入安装有USB口9，且沉槽5的内部位于交流电进口8的下方嵌入安装有直流电进口10，太阳能板3连接于直流电进口10，沉槽5的内部位于直流电进口10的右侧嵌入安装有若干个直流电出口11，箱盖2的上表面设置有散热组件12，散热组件12包括两个风机座14，风机座14连接于箱盖2，风机座14的内部安装有防尘网15，且风机座14的内部位于防尘网15的下方安装有防潮座16，防潮座16的内部均匀安装有若干个吸水棉17，吸水棉17的前后两侧表面均安装有防水胶18，防水胶18贴合于防潮座16的内侧表面，左侧风机座14的内部位于防潮座16的下方安装有第一风机19，右侧风机座14的内部位于防潮座16的安装有第二风机20，两个风机座14的前表面共同安装有调节座21，调节座21安装在箱盖2的上表面上，调节座21的左侧表面安装有第一马达22，第一马达22的右端安装有转动杆23，转动杆23的右端转动连接在调节座21的内部右侧表面上，转动杆23的外部左右两侧均啮合连接有调节块24，调节块24的上端安装有第二马达25，第二马达25的上端安装有清理杆26，清理杆26贯穿且滑动连接于调节座21的一侧表面，且清理杆26贯穿且滑动连接于风机座14的一侧表面，清理杆26活动贴合于防尘网15，调节座21的内部下表面左右两侧均安装有第一限位板27，且调节座21的内部下表面位于第一限位板27的右侧安装有第二限位板28，第一限位板27和第二限位板28的上端一侧表面均安装有微动开关29，且第一限位板27和第二限位板28之间安装有限位杆30，限位杆30活动贯穿调节块24的下端，第一风机19和第二风机20通过气流的循环对该电源进行散热，吸水棉17则可以吸收进出气流中的湿气，避免湿气对电源内部零件造成腐蚀，防尘网15可以避免外部灰尘进入该电源内部，第一马达22电动转动杆23转动再配合上微动开关29的限位，可以让调节块24不断左右移动，第二马达25带动清理杆26转动，从而让清理杆26一边左右移动，一边转动对防尘网15的表面进行清理，避免灰尘积攒太多造成堵塞，影响气流进出。
在图1、图8中和图9：主箱体1的左右两侧表面前后两端均设置有防护组件13，防护组件13包括固定座31，固定座31安装在主箱体1的一侧表面上，固定座31的左侧表面贯穿安装有固定套32，固定套32的上表面贯穿且啮合连接有固定栓33，且固定套32的内部转动连接有摇杆34，摇杆34的一端安装有齿轮35，固定座31的内部位于齿轮35的下方安装有升降板36，升降板36的两端均活动贯穿连接有定位杆37，定位杆37安装在固定座31的内部上下两侧表面上，升降板36的下表面两端均安装有升降杆38，升降杆38活动贯穿固定座31的下表面，两个升降杆38的下端共同安装有支撑板39，支撑板39位于固定座31的下方，固定座31的内部下表面转动连接有旋转杆40，旋转杆40的一侧表面转动连接有滚轮41，滚轮41滑动连接在升降板36的内部，旋转杆40的上端安装有齿条板42，齿轮35啮合连接于齿条板42，滚轮41的两端均安装有挡板43，野外地面往往泥泞不堪，将该电源直接放在地上时会沾满泥土，旋松固定栓33，顺时针转动摇杆34带动齿轮35转动，齿条板42就会带动旋转杆40逆时针转动，滚轮41就会向下压动升降板36，从而使得支撑板39伸出，这样通过支撑板39可以避免该电源中的主箱体1直接与地面接触而弄脏。
在图1、图3和图10中：主箱体1上安装有总开关，总开关控制主控制器的通断，主控制器与锂离子电池组互相控制，主控制器还可以控制充电控制的通电，对该电源进行充电时，可以选择外部交流电源充电或者太阳能板3充电，外部交流电源充电的话，将外部交流电源与交流电进（交流电进口8）连接，太阳能板3充电的话，将太阳能板3与直流电进（直流电进口10）连接，两者分别先通过交-直逆变器和直-直逆变器进行转换，再共同通过充电控制模块对利锂离子电池组进行充电；使用时，若使用的电器需要使用到交流电，就将电器连接在交流电出（交流电出口7）上，若使用的电器需要使用到直流电时，就将电器连接在直流电出（直流电出口11）上，或者电器带有USB接口就可以接在USB电出（USB口9）上。
本发明的工作原理是：需要通过外部交流电对该电源进行充电时，可以通过交流电进口8连接外部交流电电源（常用的交流220V），需要通过太阳能板3对该电源进行充电时，可以将太阳能板3连接于直流电进口10即可；使用时，若电器需要使用到交流电，就将电器连接在交流电出口7上即可，若电器需要使用到直流电，就将电器连接在直流电出口11上即可；散热组件12中的第一风机19和第二风机20一个将外部空气抽进来，一个将内部空气抽出去，从而通过气流的循环对该电源进行散热，吸水棉17则可以吸收进出气流中的湿气，避免湿气对电源内部零件造成腐蚀，防尘网15可以避免外部灰尘进入该电源内部，第一马达22电动转动杆23转动再配合上微动开关29的限位，可以让调节块24不断左右移动，第二马达25带动清理杆26转动，从而让清理杆26一边左右移动，一边转动对防尘网15的表面进行清理，避免灰尘积攒太多造成堵塞，影响气流进出；在野外使用时，野外地面往往泥泞不堪，将该电源直接放在地上时会沾满泥土，这时可以旋松防护组件13中的固定栓33，顺时针转动摇杆34带动齿轮35转动，齿条板42就会带动旋转杆40逆时针转动，滚轮41就会向下压动升降板36，从而使得支撑板39伸出，这样通过支撑板39可以避免该电源中的主箱体1直接与地面接触而弄脏，调节好后旋紧固定栓33即可，整个电源体型较小，便于携带，操作也很简单。
以上所述的，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
Claims (8)
1.野营便携式不间断太阳能电源，包括主箱体（1），所述主箱体（1）的上端铰接有箱盖（2），且主箱体（1）的上方安装有太阳能板（3），所述主箱体（1）的右侧表面安装有把手（4），且主箱体（1）的前表面开设有沉槽（5），所述主箱体（1）的前表面位于沉槽（5）的下方铰接有密封盖（6），所述沉槽（5）的内部嵌入安装有交流电出口（7），且沉槽（5）的内部位于交流电出口（7）的右侧嵌入安装有交流电进口（8），所述沉槽（5）的内部位于交流电进口（8）的右侧嵌入安装有USB口（9），且沉槽（5）的内部位于交流电进口（8）的下方嵌入安装有直流电进口（10），所述沉槽（5）的内部位于直流电进口（10）的右侧嵌入安装有若干个直流电出口（11），其特征在于；
所述箱盖（2）的上表面设置有散热组件（12）；
所述主箱体（1）的左右两侧表面前后两端均设置有防护组件（13）。
2.根据权利要求1所述的野营便携式不间断太阳能电源，其特征在于，所述散热组件（12）包括两个风机座（14），所述风机座（14）的内部安装有防尘网（15），且风机座（14）的内部位于防尘网（15）的下方安装有防潮座（16），所述防潮座（16）的内部均匀安装有若干个吸水棉（17），所述吸水棉（17）的前后两侧表面均安装有防水胶（18），左侧所述风机座（14）的内部位于防潮座（16）的下方安装有第一风机（19），右侧所述风机座（14）的内部位于防潮座（16）的安装有第二风机（20），两个所述风机座（14）的前表面共同安装有调节座（21），所述调节座（21）的左侧表面安装有第一马达（22），所述第一马达（22）的右端安装有转动杆（23），所述转动杆（23）的外部左右两侧均啮合连接有调节块（24），所述调节块（24）的上端安装有第二马达（25），所述第二马达（25）的上端安装有清理杆（26），所述调节座（21）的内部下表面左右两侧均安装有第一限位板（27），且调节座（21）的内部下表面位于第一限位板（27）的右侧安装有第二限位板（28），所述第一限位板（27）和第二限位板（28）的上端一侧表面均安装有微动开关（29），且第一限位板（27）和第二限位板（28）之间安装有限位杆（30）。
3.根据权利要求1所述的野营便携式不间断太阳能电源，其特征在于，所述防护组件（13）包括固定座（31），所述固定座（31）的左侧表面贯穿安装有固定套（32），所述固定套（32）的上表面贯穿且啮合连接有固定栓（33），且固定套（32）的内部转动连接有摇杆（34），所述摇杆（34）的一端安装有齿轮（35），所述固定座（31）的内部位于齿轮（35）的下方安装有升降板（36），所述升降板（36）的两端均活动贯穿连接有定位杆（37），且升降板（36）的下表面两端均安装有升降杆（38），两个所述升降杆（38）的下端共同安装有支撑板（39），所述固定座（31）的内部下表面转动连接有旋转杆（40），所述旋转杆（40）的一侧表面转动连接有滚轮（41），且旋转杆（40）的上端安装有齿条板（42），所述滚轮（41）的两端均安装有挡板（43）。
4.根据权利要求1所述的野营便携式不间断太阳能电源，其特征在于，所述密封盖（6）契合于沉槽（5），所述太阳能板（3）连接于直流电进口（10）。
5.根据权利要求2所述的野营便携式不间断太阳能电源，其特征在于，所述风机座（14）连接于箱盖（2），所述防水胶（18）贴合于防潮座（16）的内侧表面。
6.根据权利要求2所述的野营便携式不间断太阳能电源，其特征在于，所述调节座（21）安装在箱盖（2）的上表面上，所述转动杆（23）的右端转动连接在调节座（21）的内部右侧表面上，所述清理杆（26）贯穿且滑动连接于调节座（21）的一侧表面，且清理杆（26）贯穿且滑动连接于风机座（14）的一侧表面，所述清理杆（26）活动贴合于防尘网（15），所述限位杆（30）活动贯穿调节块（24）的下端。
7.根据权利要求3所述的野营便携式不间断太阳能电源，其特征在于，所述固定座（31）安装在主箱体（1）的一侧表面上，所述定位杆（37）安装在固定座（31）的内部上下两侧表面上。
8.根据权利要求3所述的野营便携式不间断太阳能电源，其特征在于，所述升降杆（38）活动贯穿固定座（31）的下表面，所述支撑板（39）位于固定座（31）的下方，所述滚轮（41）滑动连接在升降板（36）的内部，所述齿轮（35）啮合连接于齿条板（42）。
