本发明公开了一种可调存储空间的医用存储消毒柜，涉及医用存储消毒柜技术领域，包括医用存储消毒柜主体，所述医用存储消毒柜主体包括有存储柜，所述存储柜的内部固定安装有密封隔板，所述密封隔板的上方设置有衣柜可调节存储架机构，所述密封隔板的下方设置有鞋柜除味通风机构，所述衣柜可调节存储架机构包括有防护网、紫外线消毒灯、调节卡条和储物架。本发明通过安装衣柜可调节存储架机构，密封隔板将存储柜分隔为独立的两个部分，上方可以存储衣服和杂物，下方存储鞋子，将衣物和鞋子分开存放，防护网起到防护隔离紫外线消毒灯的作用，紫外线消毒灯分别对两个部分进行独立消毒，减少交叉感染的可能性。

Description

一种可调存储空间的医用存储消毒柜

技术领域

本发明涉及医用存储消毒柜技术领域，具体涉及一种可调存储空间的医用存储消毒柜。

背景技术

医务人员在进入手术室的换鞋更衣区为手术室管理的半限制区，医务人员更换下来的衣物和外穿鞋需要集中放置，并进行消毒处理，避免与手术穿戴的物品造成交叉感染，因此需要使用到医用存储消毒柜。针对现有技术存在以下问题：

1、外穿白大褂衣服的存放与外穿鞋子存在混乱放置在同一空间，存在交叉感染的风险，增加院感管理的难度；

2、传统存储消毒柜存在空间利用不合理的问题，消毒的效率不高，难免滋生细菌。

发明内容

本发明提供一种可调存储空间的医用存储消毒柜，其中一种目的是为了具备独立存放和独立消毒的作用，解决外穿白大褂衣服的存放与外穿鞋子存在混乱放置在同一空间，存在交叉感染的风险，增加院感管理的难度的问题；其中另一种目的是为了解决传统存储消毒柜存在空间利用不合理的问题，消毒的效率不高，难免滋生细菌的问题，以达到便于对存储空间进行调节提升实用性的效果。

为解决上述技术问题，本发明所采用的技术方案是：

一种可调存储空间的医用存储消毒柜，包括医用存储消毒柜主体，所述医用存储消毒柜主体包括有存储柜，所述存储柜的内部固定安装有密封隔板，所述密封隔板的上方设置有衣柜可调节存储架机构，所述密封隔板的下方设置有鞋柜除味通风机构，所述衣柜可调节存储架机构包括有防护网、紫外线消毒灯、调节卡条和储物架，所述防护网的侧表面与存储柜的内表面上方固定连接，所述鞋柜除味通风机构包括有通风网、风道、鞋竖放架和通风散味管，所述通风网的侧表面与存储柜的内表面下方固定连接，密封隔板将存储柜分隔为独立的两个部分，上方可以存储衣服和杂物，下方存储鞋子，达到将衣物和鞋子分开存放的目的。

本发明技术方案的进一步改进在于：所述紫外线消毒灯设置有两组，两组所述紫外线消毒灯分别与存储柜的内壁顶部、密封隔板的下表面固定连接，防护网起到防护隔离紫外线消毒灯的作用，紫外线消毒灯分别对两个部分进行独立消毒，减少交叉感染的可能性。

本发明技术方案的进一步改进在于：所述调节卡条的一侧表面与存储柜的内表面固定连接，所述调节卡条的另一侧表面均匀分布有限位卡槽，所述储物架的两端下表面固定安装有与调节卡条相适配的卡块，调节卡条起到安装储物架和对储物架进行限位的作用，储物架通过卡块与调节卡条不同高度的限位卡槽进行卡接达到可以调节衣柜的存储空间的效果，提高存储柜的实用性。

本发明技术方案的进一步改进在于：所述储物架的下表面设置有挂钩，所述挂钩的上端与储物架的下表面连接处活动安装有安装螺栓，所述挂钩的上表面卡接有衣服悬挂杆，所述衣服悬挂杆的外表面设置有限位圈，储物架起到放置衣物和杂物的作用，挂钩通过安装螺栓与储物架进行固定，达到便于拆卸和安装的效果，衣服悬挂杆还起到固定衣服悬挂杆的作用，衣服悬挂杆可以悬挂衣物，充分利用存储柜存储的空间。

本发明技术方案的进一步改进在于：所述存储柜的底部设置有风道，所述风道的一侧设置有镂空板，所述镂空板的侧表面与存储柜的内壁固定连接，风道与镂空板起到底部通风的作用。

本发明技术方案的进一步改进在于：所述鞋竖放架的一侧表面与存储柜的内表面固定连接，所述鞋竖放架的一端铰接有转动架，所述鞋竖放架与转动架的内部设置有放置槽，鞋竖放架与转动架起到竖直放置鞋子的作用，折叠的设计合理利用空间，同时便于紫外线消毒灯对鞋子进行充分消毒。

本发明技术方案的进一步改进在于：所述通风散味管的外表面与存储柜的侧壁固定连接，所述通风散味管的内表面固定安装有罩网，所述通风散味管的中部内壁固定安装有安装架，所述安装架的一侧固定安装有排风扇，通风散味管内部的安装架起到固定排风扇的作用，罩网起到对排风扇进行防护的作用。

本发明技术方案的进一步改进在于：所述安装架的另一侧设置有除味剂盒，所述除味剂盒的内部填充有除味剂，所述除味剂盒的表面与通风散味管的内表面卡接，排风扇将鞋柜内部密封空间的空气排出，除味剂盒起到对空气进行净化除味的作用。

本发明技术方案的进一步改进在于：所述通风散味管的外侧铰接有封闭门，所述封闭门的下端内壁活动安装有插销，所述插销的上表面与封闭门的内表面之间固定安装有挤压弹簧柱，所述插销的外侧固定安装有拨板，插销在挤压弹簧柱的作用下与插块进行卡接使封闭门被限位固定。

本发明技术方案的进一步改进在于：所述插销的下端设置有与插销适配的插块，所述插块的下表面与通风散味管的内表面底部固定连接，向上拨动拨板可以使插销脱离插块，便于打开封闭门更换除味剂盒内部的除味剂。

由于采用了上述技术方案，本发明相对现有技术来说，取得的技术进步是：

1、本发明提供一种可调存储空间的医用存储消毒柜，通过安装衣柜可调节存储架机构，密封隔板将存储柜分隔为独立的两个部分，上方可以存储衣服和杂物，下方存储鞋子，将衣物和鞋子分开存放，防护网起到防护隔离紫外线消毒灯的作用，紫外线消毒灯分别对两个部分进行独立消毒，减少交叉感染的可能性。

2、本发明提供一种可调存储空间的医用存储消毒柜，通过安装衣柜可调节存储架机构，调节卡条起到安装储物架和对储物架进行限位的作用，储物架通过卡块与调节卡条不同高度的限位卡槽进行卡接达到可以调节衣柜的存储空间的效果，提高存储柜的实用性，储物架可以放置衣物和杂物，挂钩通过安装螺栓与储物架进行固定，起到便于拆卸和安装的目的，衣服悬挂杆还起到固定衣服悬挂杆的作用，衣服悬挂杆可以悬挂衣物，充分利用存储柜存储的空间，便于进行收纳。

3、本发明提供一种可调存储空间的医用存储消毒柜，鞋柜除味通风机构，鞋竖放架与转动架起到竖直放置鞋子的作用，折叠的设计合理利用空间，同时便于紫外线消毒灯对鞋子进行充分消毒，风道与镂空板起到底部通风的作用，通风散味管内部的安装架起到固定排风扇的作用，罩网起到对排风扇进行防护的作用，排风扇将鞋柜内部密封空间的空气排出，除味剂盒起到对空气进行净化除味的作用，插销在挤压弹簧柱的作用下与插块进行卡接使封闭门被限位固定，向上拨动拨板可以使插销脱离插块，便于打开封闭门更换除味剂盒内部的除味剂，减少鞋柜密闭空间的异味，保持通风减少细菌滋生。

附图说明

图1为本发明的结构示意图；

图2为本发明的结构剖面示意图；

图3为本发明的结构侧视剖面示意图；

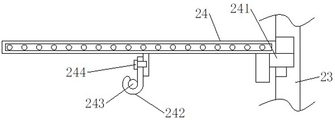

图4为本发明的结构储物架安装示意图；

图5为本发明的结构通风散味管剖面示意图；

图6为本发明的结构A处放大示意图。

图中：1、医用存储消毒柜主体；11、存储柜；12、密封隔板；2、衣柜可调节存储架机构；21、防护网；22、紫外线消毒灯；23、调节卡条；24、储物架；241、卡块；242、挂钩；243、衣服悬挂杆；244、安装螺栓；3、鞋柜除味通风机构；31、通风网；32、风道；321、镂空板；33、鞋竖放架；331、转动架；34、通风散味管；341、罩网；342、排风扇；343、安装架；344、除味剂盒；345、封闭门；3451、插销；3452、挤压弹簧柱；3453、插块；3454、拨板。

具体实施方式

下面结合实施例对本发明做进一步详细说明：

实施例1

如图1-4所示，本发明提供了一种可调存储空间的医用存储消毒柜，包括医用存储消毒柜主体1，医用存储消毒柜主体1包括有存储柜11，存储柜11的内部固定安装有密封隔板12，密封隔板12的上方设置有衣柜可调节存储架机构2，密封隔板12的下方设置有鞋柜除味通风机构3，衣柜可调节存储架机构2包括有防护网21、紫外线消毒灯22、调节卡条23和储物架24，防护网21的侧表面与存储柜11的内表面上方固定连接，鞋柜除味通风机构3包括有通风网31、风道32、鞋竖放架33和通风散味管34，通风网31的侧表面与存储柜11的内表面下方固定连接，紫外线消毒灯22设置有两组，两组紫外线消毒灯22分别与存储柜11的内壁顶部、密封隔板12的下表面固定连接，调节卡条23的一侧表面与存储柜11的内表面固定连接，调节卡条23的另一侧表面均匀分布有限位卡槽，储物架24的两端下表面固定安装有与调节卡条23相适配的卡块241。

进一步的是，密封隔板12将存储柜11分隔为独立的两个部分，上方可以存储衣服和杂物，下方存储鞋子，将衣物和鞋子分开存放，更进一步的是，防护网21起到防护隔离紫外线消毒灯22的作用，紫外线消毒灯22分别对两个部分进行独立消毒，减少交叉感染的可能性。

实施例2

如图1-4所示，在实施例1的基础上，本发明提供一种技术方案：储物架24的下表面设置有挂钩242，挂钩242的上端与储物架24的下表面连接处活动安装有安装螺栓244，挂钩242的上表面卡接有衣服悬挂杆243，衣服悬挂杆243的外表面设置有限位圈，存储柜11的底部设置有风道32，风道32的一侧设置有镂空板321，镂空板321的侧表面与存储柜11的内壁固定连接。

此外，调节卡条23起到安装储物架24和对储物架24进行限位的作用，储物架24通过卡块241与调节卡条23不同高度的限位卡槽进行卡接达到可以调节衣柜的存储空间的效果，提高存储柜11的实用性。

实施例3

如图1-4所示，在实施例1的基础上，本发明提供一种技术方案：鞋竖放架33的一侧表面与存储柜11的内表面固定连接，鞋竖放架33的一端铰接有转动架331，鞋竖放架33与转动架331的内部设置有放置槽，通风散味管34的外表面与存储柜11的侧壁固定连接，通风散味管34的内表面固定安装有罩网341，通风散味管34的中部内壁固定安装有安装架343，安装架343的一侧固定安装有排风扇342。

值得一提的是，储物架24可以放置衣物和杂物，挂钩242通过安装螺栓244与储物架24进行固定，起到便于拆卸和安装的目的，衣服悬挂杆243还起到固定衣服悬挂杆243的作用，衣服悬挂杆243可以悬挂衣物，充分利用存储柜11存储的空间，便于进行收纳。

实施例4

如图1-4所示，在实施例1的基础上，本发明提供一种技术方案：安装架343的另一侧设置有除味剂盒344，除味剂盒344的内部填充有除味剂，除味剂盒344的表面与通风散味管34的内表面卡接，通风散味管34的外侧铰接有封闭门345，封闭门345的下端内壁活动安装有插销3451，插销3451的上表面与封闭门345的内表面之间固定安装有挤压弹簧柱3452，插销3451的外侧固定安装有拨板3454，插销3451的下端设置有与插销3451适配的插块3453，插块3453的下表面与通风散味管34的内表面底部固定连接。

值得一提的是，鞋竖放架33与转动架331起到竖直放置鞋子的作用，折叠的设计合理利用空间，同时便于紫外线消毒灯22对鞋子进行充分消毒，风道32与镂空板321起到底部通风的作用，通风散味管34内部的安装架343起到固定排风扇342的作用，罩网341起到对排风扇342进行防护的作用，排风扇342将鞋柜内部密封空间的空气排出，除味剂盒344起到对空气进行净化除味的作用，插销3451在挤压弹簧柱3452的作用下与插块3453进行卡接使封闭门345被限位固定，向上拨动拨板3454可以使插销3451脱离插块3453，便于打开封闭门345更换除味剂盒344内部的除味剂，减少鞋柜密闭空间的异味，保持通风减少细菌滋生。

下面具体说一下该可调存储空间的医用存储消毒柜的工作原理。

如图1-4所示，首先，密封隔板12将存储柜11分隔为独立的两个部分，将衣物和鞋子分开存放，紫外线消毒灯22分别对两个部分进行独立消毒，然后，调节卡条23起到安装储物架24和对储物架24进行限位的作用，储物架24通过卡块241与调节卡条23不同高度的限位卡槽进行卡接达到可以调节衣柜的存储空间的效果，储物架24可以放置衣物和杂物，挂钩242通过安装螺栓244与储物架24进行固定，衣服悬挂杆243可以悬挂衣物，充分利用存储柜11存储的空间，最后，鞋竖放架33与转动架331起到竖直放置鞋子的作用，便于紫外线消毒灯22对鞋子进行充分消毒，风道32与镂空板321起到底部通风的作用，排风扇342将鞋柜内部密封空间的空气排出，除味剂盒344起到对空气进行净化除味的作用，插销3451在挤压弹簧柱3452的作用下与插块3453进行卡接使封闭门345被限位固定，向上拨动拨板3454可以使插销3451脱离插块3453，便于打开封闭门345更换除味剂盒344内部的除味剂。

上文一般性的对本发明做了详尽的描述，但在本发明基础上，可以对之做一些修改或改进，这对于技术领域的一般技术人员是显而易见的。因此，在不脱离本发明思想精神的修改或改进，均在本发明的保护范围之内。
