CN115064970A

CN115064970A - 一种具有除湿除尘功能的配电柜

Info

Publication number: CN115064970A
Application number: CN202210803740.3A
Authority: CN
Inventors: 张钧泠
Original assignee: Individual
Current assignee: Individual
Priority date: 2022-07-09
Filing date: 2022-07-09
Publication date: 2022-09-16

Abstract

本发明公开了一种具有除湿除尘功能的配电柜，包括柜体、柜门，所述柜体的底部固定连接有底座，所述柜体的顶部固定连接有出风管，所述出风管的内部安装有排气扇，所述柜体的顶部连接有位于出风管上方的遮挡机构，所述柜体的内部固定连接有孔板，所述柜体的底部固定连接有进风管，所述进风管的内部安装有进气扇，所述进风管的下端连接有套筒，所述套筒的内部下侧固定嵌装有第二防尘网，所述套筒的内部固定连接有围板，所述围板的底部固定嵌装有第二透气板。本发明具有除湿除尘的功能，能够有效避免灰尘、湿气进入柜体内部，并能够进行灰尘清理，保证进风管良好的通气性能，保持柜体内部良好的通气、散热效果。

Description

一种具有除湿除尘功能的配电柜

技术领域

本发明涉及配电柜技术领域，尤其涉及一种具有除湿除尘功能的配电柜。

背景技术

配电柜是一种连接高压或低压线缆的设备，配电柜一般使用在负荷比较分散、回路较少的场合，大多数配电柜是安装在室外的，因此，现有的配电柜还存在一定缺陷。

现有的配电柜底端直接与地面接触，防潮效果比较差，导致配电柜内的电气设备容易受潮损坏，且现有通常会安装防尘网实现防尘效果，但是防尘网长时间使用后会在表面积附较多灰尘而造成堵塞，影响了配电柜内部通风散热的性能，因此，现需设计一种具有除湿除尘功能的配电柜。

发明内容

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种具有除湿除尘功能的配电柜。

为了实现上述目的，本发明采用了如下技术方案：

一种具有除湿除尘功能的配电柜，包括柜体、柜门，所述柜体的底部固定连接有底座，所述柜体的顶部固定连接有出风管，所述出风管的内部安装有排气扇，所述柜体的顶部连接有位于出风管上方的遮挡机构，所述柜体的内部固定连接有孔板，所述柜体的底部固定连接有进风管，所述进风管的内部安装有进气扇，所述进风管的下端连接有套筒，所述套筒的内部下侧固定嵌装有第二防尘网，所述套筒的内部固定连接有围板，所述围板的底部固定嵌装有第二透气板，所述围板的内侧设有吸潮剂，所述柜体的底部设有用于对第二防尘网清理的清理机构，所述柜门上设有锁具。

作为本发明的进一步改进，所述遮挡机构包括设置在出风管上方的挡盖，所述挡盖的底部两侧均固定连接有固定杆，所述柜体的顶部设有与固定杆适配的插槽，所述固定杆插装在插槽内部。

作为本发明的进一步改进，所述清理机构包括固定连接在柜体底部的固定轴，所述固定轴的下端转动连接有摆动块，所述摆动块的侧壁上设有连接槽，所述连接槽的内部设有清洁件，所述柜体的底部设有与摆动块连接的驱动结构。

作为本发明的进一步改进，所述清洁件包括位于连接槽内侧的刷杆，所述刷杆上贯穿设有连接轴，所述连接轴与刷杆转动连接，所述连接轴的两端均固定连接在连接槽的内壁上，所述摆动块的下端贯穿设有与其滑动连接的锁紧插杆，所述刷杆上贯穿设有与锁紧插杆对应的锁紧孔，所述锁紧插杆插设在锁紧孔中，所述锁紧插杆位于摆动块下方的侧壁上套装有拉簧，所述拉簧的一端连接在摆动块上，所述拉簧的另一端连接在锁紧插杆上。

作为本发明的进一步改进，所述驱动结构包括安装在柜体底部的电机，所述固定轴的侧壁上固定安装有轴座，所述轴座上安装有转轴，所述电机输出轴固定连接在转轴上端，所述转轴的下端固定连接有转盘，所述转盘的下盘面边缘处固定连接有牙柱，所述摆动块的上端开设有条形槽，所述牙柱滑动连接在条形槽内侧。

作为本发明的进一步改进，所述套筒螺纹套接在进风管的外侧。

作为本发明的进一步改进，所述进风管的内侧上部固定嵌装有第一透气板，所述进风管的内部安装有电热丝，所述电热丝位于第一透气板、进气扇之间。

作为本发明的进一步改进，所述出风管的内侧上部固定嵌装有第一防尘网。

作为本发明的进一步改进，所述底座的侧壁上开设有透风孔，所述底座的侧壁上开设有抽拉槽，所述抽拉槽内设有集尘盒，所述集尘盒的侧壁上设有扣槽。

本发明的有益效果：

通过设置出风管、进风管、第一防尘网、第二防尘网，通过第一防尘网、第二防尘网能够对出风管、进风管有效防尘，避免灰尘进入柜体内部。

通过设置套筒、围板、吸潮剂，通过吸潮剂可以对通过进风管内部进入柜体内部的空气进行吸潮，去除空气中湿气，进而有效避免湿气对柜体内部元器件造成损坏。

通过设置清理机构，通过启动电机，驱动摆动块摆动，进而打动刷杆摆动，对第二防尘网的表面进行扫尘，有效去除第二防尘网上的灰尘，避免第二防尘网堵塞，进而保证进风管良好的通气性能，保持柜体内部良好的通气、散热效果。

本发明具有除湿除尘的功能，能够有效避免灰尘、湿气进入柜体内部，并能够进行灰尘清理，保证进风管良好的通气性能，保持柜体内部良好的通气、散热效果。

附图说明

图1为本发明提出的一种具有除湿除尘功能的配电柜的结构示意图；

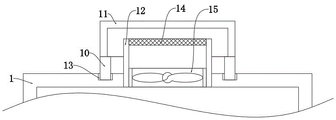

图2为本发明提出的一种具有除湿除尘功能的配电柜的出风管、第一防尘网、排气扇、遮挡机构的结构示意图；

图3为本发明提出的一种具有除湿除尘功能的配电柜的进风管、套筒内部及清理机构的结构示意图；

图4为本发明提出的一种具有除湿除尘功能的配电柜的摆动块、条形槽的结构示意图；

图5为图3中A处放大图。

图中：1柜体、2底座、3透风孔、4抽拉槽、5集尘盒、6扣槽、7柜门、8锁具、9孔板、10固定杆、11挡盖、12出风管、13插槽、14第一防尘网、15排气扇、16进风管、17第一透气板、18电热丝、19进气扇、20套筒、21围板、22吸潮剂、23第二透气板、24第二防尘网、25刷杆、26摆动块、27牙柱、28转盘、29转轴、30轴座、31固定轴、32电机、33条形槽、34连接槽、35连接轴、36拉簧、37锁紧插杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-5，一种具有除湿除尘功能的配电柜，包括柜体1、柜门7，柜体1的底部固定连接有底座2，柜体1的顶部固定连接有出风管12，出风管12的内侧上部固定嵌装有第一防尘网14，出风管12的内部安装有排气扇15，柜体1的顶部连接有位于出风管12上方的遮挡机构，柜体1的内部固定连接有孔板9，柜体1的底部固定连接有进风管16，进风管16的内部安装有进气扇19，进风管16的下端连接有套筒20，套筒20的内部下侧固定嵌装有第二防尘网24，套筒20的内部固定连接有围板21，围板21的底部固定嵌装有第二透气板23，围板21的内侧设有吸潮剂22，吸潮剂22可采用硅胶颗粒，套筒20螺纹套接在进风管16的外侧，使得套筒20与进风管16拆装便捷，便于对围板21内侧的吸潮剂22进行更换，柜体1的底部设有用于对第二防尘网24清理的清理机构，柜门7上设有锁具8。

本发明中，遮挡机构包括设置在出风管12上方的挡盖11，挡盖11的底部两侧均固定连接有固定杆10，柜体1的顶部设有与固定杆10适配的插槽13，固定杆10插装在插槽13内部，挡盖11能够对出风管12的顶部进行遮挡，避免雨水进入出风管12内部。

清理机构包括固定连接在柜体1底部的固定轴31，固定轴31的下端转动连接有摆动块26，摆动块26的侧壁上设有连接槽34，连接槽34的内部设有清洁件，柜体1的底部设有与摆动块26连接的驱动结构。

清洁件包括位于连接槽34内侧的刷杆25，刷杆25上贯穿设有连接轴35，连接轴35与刷杆25转动连接，连接轴35的两端均固定连接在连接槽34的内壁上，摆动块26的下端贯穿设有与其滑动连接的锁紧插杆37，刷杆25上贯穿设有与锁紧插杆37对应的锁紧孔，锁紧插杆37插设在锁紧孔中，锁紧插杆37位于摆动块26下方的侧壁上套装有拉簧36，拉簧36的一端连接在摆动块26上，拉簧36的另一端连接在锁紧插杆37上。

驱动结构包括安装在柜体1底部的电机32，固定轴31的侧壁上固定安装有轴座30，轴座30上安装有转轴29，电机32输出轴固定连接在转轴29上端，转轴29的下端固定连接有转盘28，转盘28的下盘面边缘处固定连接有牙柱27，摆动块26的上端开设有条形槽33，牙柱27滑动连接在条形槽33内侧，通过启动电机32，驱动摆动块26摆动，进而打动刷杆25摆动，对第二防尘网24的表面进行扫尘，有效去除第二防尘网24上的灰尘，避免第二防尘网24堵塞。

进风管16的内侧上部固定嵌装有第一透气板17，进风管16的内部安装有电热丝18，电热丝18位于第一透气板17、进气扇19之间，当柜体1内部温度较低或有潮气需要进一步除湿，可通过将电热丝18通电发热，对柜体1的内部进行升温或加热除湿。

底座2的侧壁上开设有透风孔3，底座2的侧壁上开设有抽拉槽4，抽拉槽4内设有集尘盒5，集尘盒5的侧壁上设有扣槽6，便于将集尘盒5抽出，可通过集尘盒5对清理的灰尘进行收集，同时集尘盒5能够方便抽拉出进行清理。

本发明使用时，启动进气扇19、排气扇15，即可对柜体1内部进行通风，通过第一防尘网14、第二防尘网24能够对出风管12、进风管16有效防尘，避免灰尘进入柜体1内部，通过吸潮剂22可以对通过进风管16内部进入柜体1内部的空气进行吸潮，去除空气中湿气，进风管16进气会在第二防尘网24下表面积附较多灰尘，启动电机32，驱动转轴29转动，带动转盘28转动，由于牙柱27滑动连接在条形槽33内部，且摆动块26与固定轴31转动连接，即可驱动摆动块26摆动，进而打动刷杆25摆动，对第二防尘网24的表面进行扫尘，有效去除第二防尘网24上的灰尘，避免第二防尘网24堵塞，进而保证进风管16良好的通气性能；

且需要对吸潮剂22进行更换时，通过拉动锁紧插杆37移出刷杆25上的锁紧孔，将刷杆25转离第二防尘网24的下方，即可将套筒20从进风管16下端拆卸，并对围板21内的吸潮剂22进行更换。

以上，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

Claims

1.一种具有除湿除尘功能的配电柜，包括柜体（1）、柜门（7），其特征在于，所述柜体（1）的底部固定连接有底座（2），所述柜体（1）的顶部固定连接有出风管（12），所述出风管（12）的内部安装有排气扇（15），所述柜体（1）的顶部连接有位于出风管（12）上方的遮挡机构，所述柜体（1）的内部固定连接有孔板（9），所述柜体（1）的底部固定连接有进风管（16），所述进风管（16）的内部安装有进气扇（19），所述进风管（16）的下端连接有套筒（20），所述套筒（20）的内部下侧固定嵌装有第二防尘网（24），所述套筒（20）的内部固定连接有围板（21），所述围板（21）的底部固定嵌装有第二透气板（23），所述围板（21）的内侧设有吸潮剂（22），所述柜体（1）的底部设有用于对第二防尘网（24）清理的清理机构，所述柜门（7）上设有锁具（8）。

2.根据权利要求1所述的一种具有除湿除尘功能的配电柜，其特征在于，所述遮挡机构包括设置在出风管（12）上方的挡盖（11），所述挡盖（11）的底部两侧均固定连接有固定杆（10），所述柜体（1）的顶部设有与固定杆（10）适配的插槽（13），所述固定杆（10）插装在插槽（13）内部。

3.根据权利要求1所述的一种具有除湿除尘功能的配电柜，其特征在于，所述清理机构包括固定连接在柜体（1）底部的固定轴（31），所述固定轴（31）的下端转动连接有摆动块（26），所述摆动块（26）的侧壁上设有连接槽（34），所述连接槽（34）的内部设有清洁件，所述柜体（1）的底部设有与摆动块（26）连接的驱动结构。

4.根据权利要求3所述的一种具有除湿除尘功能的配电柜，其特征在于，所述清洁件包括位于连接槽（34）内侧的刷杆（25），所述刷杆（25）上贯穿设有连接轴（35），所述连接轴（35）与刷杆（25）转动连接，所述连接轴（35）的两端均固定连接在连接槽（34）的内壁上，所述摆动块（26）的下端贯穿设有与其滑动连接的锁紧插杆（37），所述刷杆（25）上贯穿设有与锁紧插杆（37）对应的锁紧孔，所述锁紧插杆（37）插设在锁紧孔中，所述锁紧插杆（37）位于摆动块（26）下方的侧壁上套装有拉簧（36），所述拉簧（36）的一端连接在摆动块（26）上，所述拉簧（36）的另一端连接在锁紧插杆（37）上。

5.根据权利要求3所述的一种具有除湿除尘功能的配电柜，其特征在于，所述驱动结构包括安装在柜体（1）底部的电机（32），所述固定轴（31）的侧壁上固定安装有轴座（30），所述轴座（30）上安装有转轴（29），所述电机（32）输出轴固定连接在转轴（29）上端，所述转轴（29）的下端固定连接有转盘（28），所述转盘（28）的下盘面边缘处固定连接有牙柱（27），所述摆动块（26）的上端开设有条形槽（33），所述牙柱（27）滑动连接在条形槽（33）内侧。

6.根据权利要求1所述的一种具有除湿除尘功能的配电柜，其特征在于，所述套筒（20）螺纹套接在进风管（16）的外侧。

7.根据权利要求1所述的一种具有除湿除尘功能的配电柜，其特征在于，所述进风管（16）的内侧上部固定嵌装有第一透气板（17），所述进风管（16）的内部安装有电热丝（18），所述电热丝（18）位于第一透气板（17）、进气扇（19）之间。

8.根据权利要求1所述的一种具有除湿除尘功能的配电柜，其特征在于，所述出风管（12）的内侧上部固定嵌装有第一防尘网（14）。

9.根据权利要求1所述的一种具有除湿除尘功能的配电柜，其特征在于，所述底座（2）的侧壁上开设有透风孔（3），所述底座（2）的侧壁上开设有抽拉槽（4），所述抽拉槽（4）内设有集尘盒（5），所述集尘盒（5）的侧壁上设有扣槽（6）。
