Abstract

本发明公开了一种投影幕裁切装置,涉及投影幕加工的技术领域，包括工作台、下压架、吸尘机构、移动机构及裁切刀，本发明在使用时下压架不仅能够对投影幕进行压紧，且下压架左右两侧的限位板可以对投影幕进行限位，防止其发生偏移，通过在下压架中设置吸尘机构，裁切刀能够边移动边对裁切产生的废屑进行收集，避免废屑四处飞散，在下压架的两侧分别设置顶压板能够触发吸尘罩上的疏通柱自动上移对吸尘罩上的排尘孔进行疏通防止堵塞，不需要额外的人工进行清理。

Description

一种投影幕裁切装置
技术领域
本发明涉及投影幕加工的技术领域，具体涉及一种投影幕裁切装置。
背景技术
投影幕是用在电影、办公、家庭影院、大型会议等场合上的，用来显示图像、视频文件的工具，分为很多种规格尺寸，在使用时还需要结合投影机。投影幕在加工制作过程中，需要通过裁切装置将投影幕裁切成相应的尺寸，现有的裁切装置在对投影幕进行裁切时，还存在以下的一些弊端：一、现有的裁切装置在对幕布裁切时，为了防止产生的废屑向外扩散一般会在裁切处加上一个密封罩，再通过吸尘泵对整个密封罩进行吸尘，导致废屑在吸尘罩中四处飘散，难以进行彻底清除；二、当裁切装置的吸尘机构在长时间使用后，其上的排尘孔会造成堵塞，从而影响吸尘机构的吸尘效果。
发明内容
本发明的目的在于提供一种投影幕裁切装置，以克服现有技术中的上述缺陷。
一种投影幕裁切装置,包括工作台、下压架、吸尘机构、移动机构及裁切刀，所述工作台的顶部设有裁切台，所述下压架滑动连接于裁切台上，所述工作台的两侧分别设有驱动气缸，所述驱动气缸的活塞杆端部与下压架固定，所述吸尘机构设于下压架中，所述裁切刀设于吸尘机构上，所述移动机构设于下压架的顶部并带动吸尘机构和裁切刀移动对幕布边裁切边进行吸尘。
优选的，所述下压架包括顶盖板、侧板及限位板，所述顶盖板底部设有两呈“八”字形的侧板，所述限位板为“凵”字形且开口朝上，所述限位板设有两个并对称设于侧板的左右两侧，两个限位板与两个侧板固定连接，所述侧板和限位板的侧面固定有同一个侧盖板。
优选的，所述限位板通过限位滑块与裁切台滑动连接。
优选的，所述移动机构包括气缸安装架、无杆气缸及气缸滑块，所述气缸安装架为“凵”字形且开口朝前并设于顶盖板上，所述无杆气缸设于气缸安装架上，所述气缸滑块滑动连接于无杆气缸上。
优选的，所述吸尘机构包括吸尘罩、吸尘泵、导向杆及弹簧，所述吸尘罩位于下压架中且其侧面通过移动滑块与侧板上的滑轨滑动连接，吸尘罩顶部通过连接板与气缸滑块固定连接，裁切刀固定于吸尘罩的吸尘腔中，所述裁切台上设有与裁切刀配合的刀槽，导向杆滑动连接于吸尘罩上，吸尘罩的顶部设有圆锥形的疏通柱且底部设有挤压块，所述吸尘罩在疏通柱上方设有排尘孔，挤压块的左右两侧对称设有斜面一，所述弹簧套设于导向杆上并位于吸尘罩与挤压块之间，两个侧盖板的内侧分别固定有顶压板，顶压板上设有与斜面一配合的斜面二，所述吸尘泵位于工作台的下方且其进尘口通过吸尘软管与吸尘罩上的排尘孔连接，吸尘泵的排尘口通过排尘管与集尘箱连接。
优选的，所述驱动气缸通过气缸安装板与工作台连接。
优选的，所述侧板在左右两个限位板之间固定有橡胶垫。
优选的，所述导向杆为方形柱体。
本发明具有如下优点：
本发明在使用时，下压架不仅能够对投影幕进行压紧，且下压架左右两侧的限位板可以对投影幕进行限位，防止其发生偏移，通过在下压架中设置吸尘机构，裁切刀能够边移动边对裁切产生的废屑进行收集，避免废屑四处飞散，在下压架的两侧分别设置顶压板能够触发吸尘罩上的疏通柱自动上移对吸尘罩上的排尘孔进行疏通防止堵塞，不需要额外的人工进行清理。
附图说明

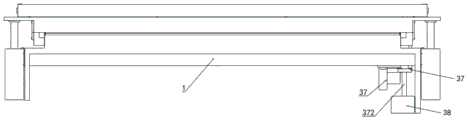

图1和图2为本发明不同角度的结构示意图。
图3为本发明下压架内部的结构示意图。
图4和图5为本发明吸尘机构不同角度的结构示意图。
图6为本发明吸尘机构的剖视图。
其中：1、工作台，11、裁切台，12、驱动气缸，121、气缸安装板，2、下压架，21、顶盖板，22、侧板，221、滑轨，222、橡胶垫，23、限位板，231、限位滑块，24、侧盖板，3、吸尘机构，31、吸尘罩，311、连接板，312、移动滑块，313、排尘孔，32、导向杆，33、疏通柱，34、挤压块，341、斜面一，35、弹簧，36、顶压板，361、斜面二，37、吸尘泵，371、吸尘软管，372、排尘管，38、集尘箱，4、移动机构，41、气缸安装架，42、无杆气缸，43、气缸滑块，5、裁切刀。
具体实施方式
下面对照附图，通过对实施例的描述，对本发明具体实施方式作进一步详细的说明，以帮助本领域的技术人员对本发明的构思、技术方案有更完整、准确和深入的理解。
如图1-6所示，本发明提供了一种投影幕裁切装置,包括工作台1、下压架2、吸尘机构3、移动机构4及裁切刀5，所述工作台1的顶部设有裁切台11，所述下压架2滑动连接于裁切台11上，所述工作台1的两侧分别设有驱动气缸12，驱动气缸12通过气缸安装板121与工作台1连接，所述驱动气缸12的活塞杆端部与下压架2固定，所述吸尘机构3设于下压架2中，所述裁切刀5设于吸尘机构3上，所述移动机构4设于下压架2的顶部并带动吸尘机构3和裁切刀5移动对幕布边裁切边进行吸尘。
需要注意的是，所述下压架2包括顶盖板21、侧板22及限位板23，所述顶盖板21底部设有两呈“八”字形的侧板22，侧板22在左右两个限位板23之间固定有橡胶垫222，防止下压架2下压时对幕布造成压坏，所述限位板23为“凵”字形且开口朝上，所述限位板23设有两个并对称设于侧板22的左右两侧，两个限位板23与两个侧板22固定连接，所述侧板22和限位板23的侧面固定有同一个侧盖板24。
此外，所述限位板23通过限位滑块231与裁切台11滑动连接。
另外，所述移动机构4包括气缸安装架41、无杆气缸42及气缸滑块43，所述气缸安装架41为“凵”字形且开口朝前并设于顶盖板21上，所述无杆气缸42设于气缸安装架41上，所述气缸滑块43滑动连接于无杆气缸42上。
值得注意的是，所述吸尘机构4包括吸尘罩31、吸尘泵37、导向杆32及弹簧35，所述吸尘罩31位于下压架2中且其侧面通过移动滑块312与侧板22上的滑轨221滑动连接，吸尘罩31顶部通过连接板311与气缸滑块53固定连接，裁切刀5固定于吸尘罩31的吸尘腔中，所述裁切台11上设有与裁切刀5配合的刀槽，导向杆32滑动连接于吸尘罩31上，导向杆32为方形柱体，吸尘罩31的顶部设有圆锥形的疏通柱33且底部设有挤压块34，所述吸尘罩31在疏通柱33上方设有排尘孔313，挤压块34的左右两侧对称设有斜面一341，所述弹簧35套设于导向杆32上并位于吸尘罩31与挤压块34之间，两个侧盖板24的内侧分别固定有顶压板36，顶压板36上设有与斜面一341配合的斜面二361，所述吸尘泵37位于工作台1的下方且其进尘口通过吸尘软管371与吸尘罩31上的排尘孔连接，吸尘泵37的排尘口通过排尘管372与集尘箱38连接。
具体实施方式及原理：
本发明在实际应用时，通过输送装置将待裁切的投影幕输送至工作台1的裁切台11上，侧板22左右两侧的限位板23对投影幕进行限位，接着启动驱动气缸12，驱动气缸12的活塞杆带动下压架2下移，下压架2底部的橡胶垫222对投影幕进行下压，当完成对投影幕的压紧后，接着启动无杆气缸42和吸尘泵46，气缸滑块43带动裁切刀5和吸尘罩31沿着无杆气缸42移动，在移动的过程中，裁切刀6对投影幕进行裁切，同时裁切的过程中会产生废屑，废屑被吸入吸尘罩31中并经吸尘罩31上的排尘孔313、吸尘软管372进入吸尘泵37中，并经排尘管372进入集尘箱38中，当气缸滑块43带动裁切刀5和吸尘罩31移动至工作台1的一侧时，挤压块34上其中一侧的斜面一341与侧盖板24内侧的顶压板36上的斜面二361接触，导向杆32被顶压板36挤压上移，导向杆32上的疏通柱33插入吸尘罩31上的排尘孔313中对排尘孔313中的废屑进行疏通，防止废屑堵塞排尘孔313，当顶压板36与挤压块34脱离接触时，在导向杆32上弹簧35弹力的作用下，导向杆32复位其上的疏通柱33随之脱离吸尘罩31上的排尘孔313。
综上所述，本发明下压架2不仅能够对投影幕进行压紧，且下压架2左右两侧的限位板23可以对投影幕进行限位，防止其发生偏移，通过在下压架2中设置吸尘机构3，裁切刀5能够边移动边对裁切产生的废屑进行收集，避免废屑四处飞散，在下压架2的两侧分别设置顶压板36能够触发吸尘罩31上的疏通柱33自动上移对吸尘罩31上的排尘孔313进行疏通防止堵塞，不需要额外的人工进行清理。
上面结合附图对本发明进行了示例性描述，显然本发明具体实现并不受上述方式的限制，只要采用了本发明的构思和技术方案进行的各种非实质性的改进，或未经改进将本实用发明和技术方案直接应用于其它场合的，均在本发明保护范围之内。

Claims (8)

1.一种投影幕裁切装置,其特征在于：包括工作台(1)、下压架(2)、吸尘机构(3)、移动机构(4)及裁切刀(5)，所述工作台(1)的顶部设有裁切台(11)，所述下压架(2)滑动连接于裁切台(11)上，所述工作台(1)的两侧分别设有驱动气缸(12)，所述驱动气缸(12)的活塞杆端部与下压架(2)固定，所述吸尘机构(3)设于下压架(2)中，所述裁切刀(5)设于吸尘机构(3)上，所述移动机构(4)设于下压架(2)的顶部并带动吸尘机构(3)和裁切刀(5)移动对幕布边裁切边进行吸尘。
2.根据权利要求1所述的一种投影幕裁切装置,其特征在于：所述下压架(2)包括顶盖板(21)、侧板(22)及限位板(23)，所述顶盖板(21)底部设有两呈“八”字形的侧板(22)，所述限位板(23)为“凵”字形且开口朝上，所述限位板(23)设有两个并对称设于侧板(22)的左右两侧，两个限位板(23)与两个侧板(22)固定连接，所述侧板(22)和限位板(23)的侧面固定有同一个侧盖板(24)。
3.根据权利要求2所述的一种投影幕裁切装置,其特征在于：所述限位板(23)通过限位滑块(231)与裁切台(11)滑动连接。
4.根据权利要求2所述的一种投影幕裁切装置,其特征在于：所述移动机构(4)包括气缸安装架(41)、无杆气缸(42)及气缸滑块(43)，所述气缸安装架(41)为“凵”字形且开口朝前并设于顶盖板(21)上，所述无杆气缸(42)设于气缸安装架(41)上，所述气缸滑块(43)滑动连接于无杆气缸(42)上。
5.根据权利要求2所述的一种投影幕裁切装置,其特征在于：所述吸尘机构(4)包括吸尘罩(31)、吸尘泵(37)、导向杆(32)及弹簧(35)，所述吸尘罩(31)位于下压架(2)中且其侧面通过移动滑块(312)与侧板(22)上的滑轨(221)滑动连接，吸尘罩(31)顶部通过连接板(311)与气缸滑块(53)固定连接，裁切刀(5)固定于吸尘罩(31)的吸尘腔中，所述裁切台(11)上设有与裁切刀(5)配合的刀槽，导向杆(32)滑动连接于吸尘罩(31)上，吸尘罩(31)的顶部设有圆锥形的疏通柱(33)且底部设有挤压块(34)，所述吸尘罩(31)在疏通柱(33)上方设有排尘孔(313)，挤压块(34)的左右两侧对称设有斜面一(341)，所述弹簧(35)套设于导向杆(32)上并位于吸尘罩(31)与挤压块(34)之间，两个侧盖板(24)的内侧分别固定有顶压板(36)，顶压板(36)上设有与斜面一(341)配合的斜面二(361)，所述吸尘泵(37)位于工作台(1)的下方且其进尘口通过吸尘软管(371)与吸尘罩(31)上的排尘孔连接，吸尘泵(37)的排尘口通过排尘管(372)与集尘箱(38)连接。
6.根据权利要求1所述的一种投影幕裁切装置,其特征在于：所述驱动气缸(12)通过气缸安装板(121)与工作台(1)连接。
7.根据权利要求2所述的一种投影幕裁切装置,其特征在于：所述侧板(22)在左右两个限位板(23)之间固定有橡胶垫(222)。
8.根据权利要求6所述的一种投影幕裁切装置,其特征在于：所述导向杆(32)为方形柱体。
