Abstract

本发明公开了一种具有自清洁功能的绿色建筑用铝合金天窗结构，包括安装在建筑屋顶的铝合金框架；所述天窗玻璃的底端卡合安装在铝合金框架的顶端；还包括：所述第一伺服电机焊接连接在铝合金框架的右侧；所述第一收卷辊安装在铝合金框架的内部前端；所述第三收卷辊安装在铝合金框架的内部后端；所述铝合金矩形盒焊接连接在铝合金框架的左侧面；所述收集盒焊接连接在铝合金框架的前侧面。该具有自清洁功能的绿色建筑用铝合金天窗结构，通过连动结构便于同时控制天窗玻璃和透气防水膜，在打开天窗时，达到透气防水的效果，利用刮板和清理刷的旋转使得清洁橡胶条保持干净整洁，确保清洁橡胶条再次清理天窗玻璃的质量。

Description

一种具有自清洁功能的绿色建筑用铝合金天窗结构

技术领域

本发明涉及绿色建筑相关技术领域，具体为一种具有自清洁功能的绿色建筑用铝合金天窗结构。

背景技术

天窗可以提高空间的采光性，能够增加室内空气流通，兼备换气通风的作用，快速置换室内外空气，除此之外，打开天窗还可以解决露台或阳光房夏季高温问题，能将积聚于房屋顶部的热气快速排除，空气对流后低温空气下降还可以达到室内降温的效果，一般的天窗结构主体包括铝合金框架和天窗玻璃构成，为减轻工作人员的工作负担，在天窗结构上设置自动清洁结构，方便及时清理天窗结构；

但现有的具有自清洁功能的绿色建筑用铝合金天窗结构仍存在以下缺点；

1、在打开天窗玻璃，用于透气时，不便于在打开天窗玻璃的同时封住缝隙，室外环境的灰尘或者雨水易通过缝隙进入室内，不能在透气的同时达到防尘防雨的效果；

2、清理结构在天窗玻璃上来回移动时，清理结构的底端粘附过多的灰尘，影响再次清理；

3、当玻璃上有较多水时，水被清理结构吸附，清理结构的内部易积聚较多的水，使得清理结构清理时，水仍留在天窗玻璃上，影响清理效果，因此，我们提出一种具有自清洁功能的绿色建筑用铝合金天窗结构，以便于解决上述中提出的问题。

发明内容

本发明的目的在于提供一种具有自清洁功能的绿色建筑用铝合金天窗结构，以解决上述背景技术中提出的现有的具有自清洁功能的绿色建筑用铝合金天窗结构，在打开天窗玻璃，用于透气时，不便于在打开天窗玻璃的同时封住缝隙，室外环境的灰尘或者雨水易通过缝隙进入室内，不能在透气的同时达到防尘防雨的效果，清理结构在天窗玻璃上来回移动时，清理结构的底端粘附过多的灰尘，影响再次清理，当玻璃上有较多水时，水被清理结构吸附，清理结构的内部易积聚较多的水，使得清理结构清理时，水仍留在天窗玻璃上的问题。

为实现上述目的，本发明提供如下技术方案：一种具有自清洁功能的绿色建筑用铝合金天窗结构，包括安装在建筑屋顶的铝合金框架，且铝合金框架的横截面呈“回”字型结构，并且铝合金框架的内端开设有穿槽；

天窗玻璃，所述天窗玻璃的底端卡合安装在铝合金框架的顶端；

还包括：

第一伺服电机，所述第一伺服电机焊接连接在铝合金框架的右侧，所述第一伺服电机的输出端固定有锥形齿轮，所述第一伺服电机输出端的锥形齿轮的上表面固定有螺杆，所述螺杆的外端螺纹连接有连接桶，所述连接桶的上表面焊接有安装片，所述安装片与天窗玻璃粘贴连接，所述安装片的后侧设置有限定架，所述限定架的内部卡合有限定杆，所述限定架与天窗玻璃粘贴连接；

第一收卷辊，所述第一收卷辊安装在铝合金框架的内部前端；

第二收卷辊，所述第二收卷辊安装在铝合金框架的内部右端，所述第二收卷辊的后侧面固定有齿轮盘；

第三收卷辊，所述第三收卷辊安装在铝合金框架的内部后端；

第四收卷辊，所述第四收卷辊安装在铝合金框架的内部左端，所述第一收卷辊、第二收卷辊、第三收卷辊和第四收卷辊的外侧面固定有透气防水膜；

支撑板，所述铝合金框架的内部焊接有支撑板；

铝合金矩形盒，所述铝合金矩形盒焊接连接在铝合金框架的左侧面，所述铝合金矩形盒的后侧面固定有第二伺服电机，所述第二伺服电机的输出端连接有丝杆，所述丝杆的外端螺纹连接有铝合金折杆，所述铝合金折杆的内部安装有微型弹簧，所述微型弹簧底端连接有清洁橡胶条，所述丝杆的前侧设置有第二伺服电机，所述丝杆前侧的第二伺服电机的输出端固定有支撑杆，所述支撑杆的上表面和下表面分别固定连接有刮板和清理刷；

收集盒，所述收集盒焊接连接在铝合金框架的前侧面，所述收集盒的内部后壁固定有碰撞板。

优选的，所述透气防水膜的末端穿过穿槽，且透气防水膜与天窗玻璃固定连接，并且天窗玻璃与铝合金框架构成升降结构。

优选的，所述第一收卷辊的右端通过锥形齿轮与第二收卷辊的前端相连接，所述第二收卷辊的后端通过齿轮盘和锥形齿轮与第三收卷辊的右端相连接。

优选的，所述第三收卷辊的左端通过锥形齿轮与第四收卷辊的后端相连接，且第一收卷辊、第二收卷辊、第三收卷辊和第四收卷辊的末端均贯穿于支撑板的内部。

优选的，所述铝合金折杆与铝合金矩形盒构成滑动结构，且铝合金折杆的横截面呈“Z”字型结构。

优选的，所述清洁橡胶条的底端呈弧形结构，且清洁橡胶条的上表面等间距固定有微型弹簧。

优选的，所述收集盒的上表面高于铝合金框架的上表面，且支撑杆转动安装在收集盒的内部。

与现有技术相比，本发明的有益效果是：该具有自清洁功能的绿色建筑用铝合金天窗结构，通过连动结构便于同时控制天窗玻璃和透气防水膜，在打开天窗时，达到透气防水的效果，利用刮板和清理刷的旋转使得清洁橡胶条保持干净整洁，确保清洁橡胶条再次清理天窗玻璃的质量；

1.设置有天窗玻璃和透气防水膜，透气防水膜围合天窗玻璃与铝合金框架，透气时，避免雨天雨水通过缝隙进入室内，通过锥形齿轮、螺杆、天窗玻璃、第一收卷辊、第二收卷辊、第三收卷辊、第四收卷辊和透气防水膜构成的连动机构，在天窗玻璃升起的同时透气防水膜被放出，在天窗玻璃下降的同时透气防水膜被收卷，通过连动结构便于同时控制天窗玻璃和透气防水膜，在打开天窗时，达到透气防水的效果；

2.设置有天窗玻璃、丝杆和清洁橡胶条，丝杆的旋转带动清洁橡胶条在天窗玻璃上移动，便于清理天窗玻璃的上表面，减轻工作人员的工作压力；

3.设置有清洁橡胶条、支撑杆、刮板、清理刷和收集盒，在清洁橡胶条移动至收集盒正上方时，第二伺服电机带动支撑杆、刮板和清理刷旋转，刮板和清理刷的旋转清理清洁橡胶条的底端，并且挤出清洁橡胶条内部的水，使得清洁橡胶条保持干净整洁，确保清洁橡胶条再次清理天窗玻璃的质量。

附图说明

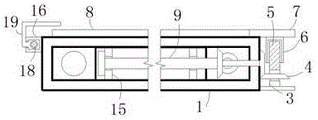

图1为本发明俯视剖切结构示意图；

图2为本发明俯视结构示意图；

图3为本发明正视剖切结构示意图；

图4为本发明透气防水膜与天窗玻璃连接正视剖切结构示意图；

图5为本发明透气防水膜与第一收卷辊连接整体结构示意图；

图6为本发明第二收卷辊与齿轮盘连接整体结构示意图；

图7为本发明透气防水膜与天窗玻璃连接整体结构示意图；

图8为本发明铝合金框架整体结构示意图；

图9为本发明收集盒侧视剖切结构示意图。

图中：1、铝合金框架；2、穿槽；3、第一伺服电机；4、锥形齿轮；5、螺杆；6、连接桶；7、安装片；8、天窗玻璃；9、第一收卷辊；10、第二收卷辊；11、第三收卷辊；12、第四收卷辊；13、透气防水膜；14、齿轮盘；15、支撑板；16、铝合金矩形盒；17、第二伺服电机；18、丝杆；19、铝合金折杆；20、微型弹簧；21、清洁橡胶条；22、支撑杆；23、刮板；24、清理刷；25、收集盒；26、碰撞板；27、限定杆；28、限定架。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-9，本发明提供一种技术方案：一种具有自清洁功能的绿色建筑用铝合金天窗结构，包括铝合金框架1、穿槽2、第一伺服电机3、锥形齿轮4、螺杆5、连接桶6、安装片7、天窗玻璃8、第一收卷辊9、第二收卷辊10、第三收卷辊11、第四收卷辊12、透气防水膜13、齿轮盘14、支撑板15、铝合金矩形盒16、第二伺服电机17、丝杆18、铝合金折杆19、微型弹簧20、清洁橡胶条21、支撑杆22、刮板23、清理刷24、收集盒25、碰撞板26、限定杆27和限定架28，铝合金框架1安装在建筑的顶板上，且铝合金框架1的横截面呈“回”字型结构，并且铝合金框架1的内端开设有穿槽2；

天窗玻璃8，天窗玻璃8的底端卡合安装在铝合金框架1的顶端；

还包括：

第一伺服电机3，第一伺服电机3焊接连接在铝合金框架1的右侧，第一伺服电机3的输出端固定有锥形齿轮4，第一伺服电机3输出端的锥形齿轮4的上表面固定有螺杆5，螺杆5的外端螺纹连接有连接桶6，连接桶6的上表面焊接有安装片7，安装片7与天窗玻璃8粘贴连接，安装片7的后侧设置有限定架28，限定架28的内部卡合有限定杆27，限定架28与天窗玻璃8粘贴连接；

第一收卷辊9，第一收卷辊9安装在铝合金框架1的内部前端；

第二收卷辊10，第二收卷辊10安装在铝合金框架1的内部右端，第二收卷辊10的后侧面固定有齿轮盘14；

第三收卷辊11，第三收卷辊11安装在铝合金框架1的内部后端；

第四收卷辊12，第四收卷辊12安装在铝合金框架1的内部左端，第一收卷辊9、第二收卷辊10、第三收卷辊11和第四收卷辊12的外侧面固定有透气防水膜13；

支撑板15，铝合金框架1的内部焊接有支撑板15；

铝合金矩形盒16，铝合金矩形盒16焊接连接在铝合金框架1的左侧面，铝合金矩形盒16的后侧面固定有第二伺服电机17，第二伺服电机17的输出端连接有丝杆18，丝杆18的外端螺纹连接有铝合金折杆19，铝合金折杆19的内部安装有微型弹簧20，微型弹簧20底端连接有清洁橡胶条21，丝杆18前侧的第二伺服电机17的输出端固定有支撑杆22，支撑杆22的上表面和下表面分别固定连接有刮板23和清理刷24；

收集盒25，收集盒25焊接连接在铝合金框架1的前侧面，收集盒25的内部后壁固定有碰撞板26；

如图1、图3、图4、图5和图7中透气防水膜13的末端穿过穿槽2，且透气防水膜13与天窗玻璃8固定连接，并且天窗玻璃8与铝合金框架1构成升降结构，通过升降天窗玻璃8，打开该具有自清洁功能的绿色建筑用铝合金天窗结构，便于建筑换气，且天窗玻璃8升起时透气防水膜13围合天窗玻璃8与铝合金框架1之间的缝隙，避免雨水和灰尘透过天窗玻璃8与铝合金框架1之间的空间进入室内，透气防水膜13为现有技术；

如图1和图6中第一收卷辊9的右端通过锥形齿轮4与第二收卷辊10的前端相连接，第二收卷辊10的后端通过齿轮盘14和锥形齿轮4与第三收卷辊11的右端相连接，第一收卷辊9的旋转带动第二收卷辊10旋转，第三收卷辊11的左端通过锥形齿轮4与第四收卷辊12的后端相连接，且第一收卷辊9、第二收卷辊10、第三收卷辊11和第四收卷辊12的末端均贯穿于支撑板15的内部，第三收卷辊11的旋转带动第四收卷辊12旋转；

如图8和图9中铝合金折杆19与铝合金矩形盒16构成滑动结构，且铝合金折杆19的横截面呈“Z”字型结构，方便带动铝合金折杆19移动，清洁橡胶条21的底端呈弧形结构，且清洁橡胶条21的上表面等间距固定有微型弹簧20，在微型弹簧20的弹性作用下便于调节清洁橡胶条21的高度，收集盒25的上表面高于铝合金框架1的上表面，且支撑杆22转动安装在收集盒25的内部，利用收集盒25支撑支撑杆22。

在使用该具有自清洁功能的绿色建筑用铝合金天窗结构时，当需要透气时，打开图3中的第一伺服电机3，第一伺服电机3带动螺杆5逆时针旋转，与螺杆5螺纹连接的连接桶6升起，从而与连接桶6连接的安装片7和天窗玻璃8升起，如图4所示，天窗玻璃8后端右侧面的限定架28在限定杆27上升起，利用限定架28与限定杆27的连接限定天窗玻璃8的移动轨迹；

随着螺杆5的逆时针旋转，螺杆5通过横向的锥形齿轮4和竖向的锥形齿轮4与第一收卷辊9连接，带动第一收卷辊9顺时针旋转，由于第一收卷辊9通过横向的锥形齿轮4和竖向的锥形齿轮4与第二收卷辊10连接，第二收卷辊10逆时针旋转，第二收卷辊10通过2组齿轮盘14、横向的锥形齿轮4和竖向的锥形齿轮4与第三收卷辊11相连接，带动第三收卷辊11逆时针旋转，第三收卷辊11通过横向的锥形齿轮4和竖向的锥形齿轮4与第四收卷辊12相连接，带动第四收卷辊12顺时针旋转，第一收卷辊9、第二收卷辊10、第三收卷辊11和第四收卷辊12在支撑板15上旋转，由于第一收卷辊9、第二收卷辊10、第三收卷辊11和第四收卷辊12的外侧面均固定有透气防水膜13，且透气防水膜13盘绕在第一收卷辊9、第二收卷辊10、第三收卷辊11和第四收卷辊12的外侧，随着第一收卷辊9顺时针旋转、第二收卷辊10逆时针旋转、第三收卷辊11逆时针旋转和第四收卷辊12顺时针旋转，从而放出透气防水膜13，天窗玻璃8升起的同时，透气防水膜13穿过穿槽2被拉出，利用4组透气防水膜13围合天窗玻璃8与铝合金框架1之间的空间，在透气的同时，避免下雨时，外界的雨水进入室内；

当需要清理天窗玻璃8时，打开铝合金矩形盒16后侧面固定的第二伺服电机17，第二伺服电机17带动丝杆18旋转，由于丝杆18与铝合金折杆19的底端螺纹连接，从而带动铝合金折杆19在铝合金矩形盒16的内部前后滑动，与横截面呈“Z”字型结构的铝合金折杆19固定连接的清洁橡胶条21在天窗玻璃8上前后滑动，利用清洁橡胶条21清理天窗玻璃8的外侧面；

当清洁橡胶条21移动至收集盒25的上方时，在微型弹簧20的作用下，底端呈弧形结构的清洁橡胶条21向下移动，清洁橡胶条21的底端位于收集盒25的顶端内部，打开收集盒25左侧面的第二伺服电机17，关闭铝合金矩形盒16后侧面的第二伺服电机17；

收集盒25左侧面的第二伺服电机17带动支撑杆22、刮板23和清理刷24在收集盒25的内部旋转，在刮板23和清理刷24旋转时，清理刷24的旋转清理清洁橡胶条21的下表面，刮板23的旋转将清洁橡胶条21挤压至碰撞板26，挤出清洁橡胶条21内部的水，使得清洁橡胶条21上的水和灰尘留在收集盒25的内部，对清洁橡胶条21进行清理，确保清洁橡胶条21再次清洁天窗玻璃8的效果，第一伺服电机3和第二伺服电机17均为现有技术，以上便完成该具有自清洁功能的绿色建筑用铝合金天窗结构的一系列操作，本说明中未作详细描述的内容属于本领域专业技术人员公知的现有技术。

本发明使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

Claims (7)

1.一种具有自清洁功能的绿色建筑用铝合金天窗结构，包括安装在建筑屋顶的铝合金框架（1），且铝合金框架（1）的横截面呈“回”字型结构，并且铝合金框架（1）的内端开设有穿槽（2）；

天窗玻璃（8），所述天窗玻璃（8）的底端卡合安装在铝合金框架（1）的顶端；

其特征在于，还包括：

第一伺服电机（3），所述第一伺服电机（3）焊接连接在铝合金框架（1）的右侧，所述第一伺服电机（3）的输出端固定有锥形齿轮（4），所述第一伺服电机（3）输出端的锥形齿轮（4）的上表面固定有螺杆（5），所述螺杆（5）的外端螺纹连接有连接桶（6），所述连接桶（6）的上表面焊接有安装片（7），所述安装片（7）与天窗玻璃（8）粘贴连接，所述安装片（7）的后侧设置有限定架（28），所述限定架（28）的内部卡合有限定杆（27），所述限定架（28）与天窗玻璃（8）粘贴连接；

第一收卷辊（9），所述第一收卷辊（9）安装在铝合金框架（1）的内部前端；

第二收卷辊（10），所述第二收卷辊（10）安装在铝合金框架（1）的内部右端，所述第二收卷辊（10）的后侧面固定有齿轮盘（14）；

第三收卷辊（11），所述第三收卷辊（11）安装在铝合金框架（1）的内部后端；

第四收卷辊（12），所述第四收卷辊（12）安装在铝合金框架（1）的内部左端，所述第一收卷辊（9）、第二收卷辊（10）、第三收卷辊（11）和第四收卷辊（12）的外侧面固定有透气防水膜（13）；

支撑板（15），所述铝合金框架（1）的内部焊接有支撑板（15）；

铝合金矩形盒（16），所述铝合金矩形盒（16）焊接连接在铝合金框架（1）的左侧面，所述铝合金矩形盒（16）的后侧面固定有第二伺服电机（17），所述第二伺服电机（17）的输出端连接有丝杆（18），所述丝杆（18）的外端螺纹连接有铝合金折杆（19），所述铝合金折杆（19）的内部安装有微型弹簧（20），所述微型弹簧（20）底端连接有清洁橡胶条（21），所述丝杆（18）的前侧设置有第二伺服电机（17），所述丝杆（18）前侧的第二伺服电机（17）的输出端固定有支撑杆（22），所述支撑杆（22）的上表面和下表面分别固定连接有刮板（23）和清理刷（24）；

收集盒（25），所述收集盒（25）焊接连接在铝合金框架（1）的前侧面，所述收集盒（25）的内部后壁固定有碰撞板（26）。

2.根据权利要求1所述的一种具有自清洁功能的绿色建筑用铝合金天窗结构，其特征在于：所述透气防水膜（13）的末端穿过穿槽（2），且透气防水膜（13）与天窗玻璃（8）固定连接，并且天窗玻璃（8）与铝合金框架（1）构成升降结构。

3.根据权利要求1所述的一种具有自清洁功能的绿色建筑用铝合金天窗结构，其特征在于：所述第一收卷辊（9）的右端通过锥形齿轮（4）与第二收卷辊（10）的前端相连接，所述第二收卷辊（10）的后端通过齿轮盘（14）和锥形齿轮（4）与第三收卷辊（11）的右端相连接。

4.根据权利要求1所述的一种具有自清洁功能的绿色建筑用铝合金天窗结构，其特征在于：所述第三收卷辊（11）的左端通过锥形齿轮（4）与第四收卷辊（12）的后端相连接，且第一收卷辊（9）、第二收卷辊（10）、第三收卷辊（11）和第四收卷辊（12）的末端均贯穿于支撑板（15）的内部。

5.根据权利要求1所述的一种具有自清洁功能的绿色建筑用铝合金天窗结构，其特征在于：所述铝合金折杆（19）与铝合金矩形盒（16）构成滑动结构，且铝合金折杆（19）的横截面呈“Z”字型结构。

6.根据权利要求1所述的一种具有自清洁功能的绿色建筑用铝合金天窗结构，其特征在于：所述清洁橡胶条（21）的底端呈弧形结构，且清洁橡胶条（21）的上表面等间距固定有微型弹簧（20）。

7.根据权利要求1所述的一种具有自清洁功能的绿色建筑用铝合金天窗结构，其特征在于：所述收集盒（25）的上表面高于铝合金框架（1）的上表面，且支撑杆（22）转动安装在收集盒（25）的内部。
