Abstract

本发明公开了一种多方位高效散热的防尘型高频开关直流电源一体柜，所述柜体基座的前、后、左和右侧面均粘贴连接有平衡条，所述柜体基座的下方设置有底座，所述柜体基座的上表面焊接有外壳，所述外壳的左侧设置有降温水箱，所述转杆的外侧设置有清理结构，所述安装框的底端安装有防尘网，所述外壳的前端通过合页连接有柜门。该多方位高效散热的防尘型高频开关直流电源一体柜，便于调节外壳和柜体基座的平衡度，适应地基不均匀沉降，扩大换热面，提高换热效果，防尘，且避免含有有害物质的空气进入内壳的内部影响电器件，方便拆装空气处理结构，对各个连接线进行单独限定，从而方便单独操作连接线。

Description

一种多方位高效散热的防尘型高频开关直流电源一体柜

技术领域

本发明涉及高频开关直流电源一体柜技术领域，具体为一种多方位高效散热的防尘型高频开关直流电源一体柜。

背景技术

高频开关直流电源一体柜能对电力模块运行状态进行实时监控及故障反馈，使其本身具备较高可靠性，通过高频直流开关柜中的CPU双重控制电路来进行控制、检测、采样和退出等操作，实现CPU死机保护，高频开关直流电源一体柜广泛的使用在电气领域，为避免柜体内部进尘，在柜体上设置防尘结构。

但现有的防尘型高频开关直流电源一体柜仍存在以下问题；

1、授权公告号为CN105826831B的中国发明提出的直流电源柜，用于解决现有技术中临时直流电源柜体积重量大不便搬运，内部结构与接线复杂，组装调试耗时长以及故障几率大导致直流系统更换工作耗时长的问题，采用该方案提高了直流系统更换工作的效率，通过滚轮移动之后，柜体立在地面上，当地基不均匀沉降时，外壳和柜体基座的边角易倾斜，致使外壳内部电器件倾斜，影响电器件的使用；

2、授权公告号为CN108599532B的中国发明提出的一种串联中频电源柜，可以将电炉控制电路分开排布，方便对线缆故障进行及时排查并做出处理，通过散热风扇散热，但当夏季外界高温时，流进外壳内部的空气温度较高，从而与电器件的换热效果较差，影响电器件散热；

3、在通风口设置防尘网，避免灰尘进入内壳的内部，但当外界空气中含有有害的化学物质时，化学物质侵蚀电器件，影响电器件的使用寿命；

空气防尘结构固定在柜体上，从而不方便拆装更换空气处理结构，给维修工作人员造成困扰，因此，我们提出一种多方位高效散热的防尘型高频开关直流电源一体柜，以便于解决上述中提出的问题。

发明内容

本发明的目的在于提供一种多方位高效散热的防尘型高频开关直流电源一体柜，以解决上述背景技术中提出的现有的高频开关直流电源一体柜不方便调节边角的高度，从而不便于适应地基不均匀沉降，散热效果较差，当外界空气中含有有害的化学物质时，化学物质侵蚀电器件，影响电器件的使用寿命，不方便拆装更换空气处理结构的问题。

为实现上述目的，本发明提供如下技术方案：一种多方位高效散热的防尘型高频开关直流电源一体柜，包括：

柜体基座，所述柜体基座的前、后、左和右侧面均粘贴连接有平衡条，所述柜体基座放置在地面上使用，所述柜体基座的上表面焊接有外壳，且外壳的内侧设置有水盒，并且水盒的外端连接有输送管，所述外壳的左侧设置有降温水箱，且降温水箱的底端贯穿有循环管，所述水盒的内侧面焊接有内壳，且内壳的内侧面固定连接有安装板，并且安装板的内侧设置有固定块，所述内壳的顶端安装有平板；

中心控制板，所述柜体基座前侧面的平衡条的左侧设置有中心控制板，并且柜体基座的外侧面焊接有连接片，所述柜体基座的下方设置有底座；

微型马达，所述微型马达固定安装在底座的上表面，且微型马达的输出端固定有丝杆；

制冷机，所述降温水箱的左侧连接有制冷机的右端；

双向伺服电机，所述内壳的底端固定安装有双向伺服电机，所述双向伺服电机的顶端连接有扇架，且双向伺服电机的底端连接有转杆，所述转杆的外侧设置有清理结构，且清理结构的上方设置有横截面呈环形结构的安装框，所述安装框的底端安装有防尘网，且安装框的顶端卡合安装有活性炭板，并且安装框的外端开设有活动槽；

柜门，所述外壳的前端通过合页连接有柜门。

优选的，所述丝杆与连接片的连接方式为螺纹连接，且连接片关于柜体基座的横向中心线对称设置，并且柜体基座的横截面呈“回”字型结构，而且柜体基座的左右内壁之间的最短距离大于安装框的直径尺寸。

优选的，所述水盒的外端呈凹凸状结构，且水盒通过输送管与水盒相连接。

优选的，所述内壳的内部呈多孔状结构，且安装板等间距焊接在内壳的内壁上，并且内壳的内部固定有弹簧，而且弹簧的内端连接有限定杆。

优选的，所述固定块等间距安装在安装板的内侧，且固定块的横截面呈弧形结构，并且固定块的内端呈开敞式结构。

优选的，平板与安装板的连接方式为卡合连接，且固定块的长度尺寸小于安装板的长度尺寸。

优选的，所述清理结构包括横杆、第一侧板、支杆、第二侧板和稳定杆，横杆的左侧面转动连接有第一侧板，第一侧板的左侧面焊接有支杆，支杆的左侧面固定有第二侧板，第二侧板的左端转动连接有稳定杆。

优选的，所述稳定杆的纵截面呈“L”字型结构，且稳定杆与安装框的连接方式为卡槽连接，稳定杆的外端呈弧形结构，且稳定杆关于第二侧板的横向中心线对称设置。

优选的，所述限定杆的顶端与内壳构成滑动结构，且安装框通过限定杆固定在内壳的底端。

与现有技术相比，本发明的有益效果是：该多方位高效散热的防尘型高频开关直流电源一体柜，便于调节外壳和柜体基座的平衡度，适应地基不均匀沉降，扩大换热面，提高换热效果，防尘，且避免含有有害物质的空气进入内壳的内部影响电器件，方便拆装空气处理结构，对各个连接线进行单独限定，从而方便单独操作连接线；

1.设置有柜体基座、丝杆和连接片，通过旋转丝杆升降连接片，连接片安装在柜体基座的边角，从而调节柜体基座边角的高度，当地基不均匀沉降时，便于调节外壳和柜体基座的平衡度；

2.设置有水盒和内壳，水盒等间距围合在内壳的内壁上，水盒内部的冷水与内壳内部的电器件进行换热，由于水盒的外端呈凹凸状结构，扩大换热面，提高换热效果；

3.设置有安装框、防尘网和活性炭板，安装框的底端和顶端分别安装有防尘网和活性炭板，利用防尘网和活性炭板净化空气，避免含有灰尘有含有有害物质的空气进入内壳的内部，影响内壳内部电器件的使用寿命；

4.设置有外壳、内壳、清理结构、安装框和限定杆，通过向外移动限定杆，使得限定杆离开安装框，然后转动清理结构内部的稳定杆和第一侧板，撤下清理结构的遮挡，方便从外壳和内壳的底端取下用于处理空气的安装框，方便拆装空气处理结构；

5.设置有内壳和固定块，固定块等间距固定在内壳的内壁上，在平板上安装完电器件之后，将电器件上的连接线穿过横截面呈弧形结构的固定块内，利用固定块限定各个连接线，方便单独操作连接线。

附图说明

图1为本发明正视剖切结构示意图；

图2为本发明图1中A处放大结构示意图；

图3为本发明稳定杆与第二侧板连接俯视剖切结构示意图；

图4为本发明平板整体结构示意图；

图5为本发明外壳俯视剖切结构示意图；

图6为本发明防尘网与安装框连接整体结构示意图

图7为本发明柜体基座俯视剖切结构示意图；

图8为本发明活性炭板与安装框连接整体结构示意图；

图9为本发明水盒整体结构示意图；

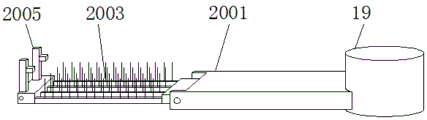

图10为本发明横杆与转杆连接整体结构示意图。

图中：1、柜体基座；2、平衡条；3、中心控制板；4、底座；5、微型马达；6、丝杆；7、外壳；8、水盒；9、输送管；10、降温水箱；11、循环管；12、制冷机；13、内壳；14、安装板；15、固定块；16、平板；17、双向伺服电机；18、扇架；19、转杆；20、清理结构；2001、横杆；2002、第一侧板；2003、支杆；2004、第二侧板；2005、稳定杆；21、安装框；22、防尘网；23、弹簧；24、限定杆；25、柜门；26、连接片；27、活动槽；28、活性炭板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-10，本发明提供一种技术方案：一种多方位高效散热的防尘型高频开关直流电源一体柜，包括柜体基座1、平衡条2、中心控制板3、底座4、微型马达5、丝杆6、外壳7、水盒8、输送管9、降温水箱10、循环管11、制冷机12、内壳13、安装板14、固定块15、平板16、双向伺服电机17、扇架18、转杆19、清理结构20、横杆2001、第一侧板2002、支杆2003、第二侧板2004、稳定杆2005、安装框21、防尘网22、弹簧23、限定杆24、柜门25、连接片26、活动槽27和活性炭板28，柜体基座1的前、后、左和右侧面均粘贴连接有平衡条2，且柜体基座1前侧面的平衡条2的左侧设置有中心控制板3，并且柜体基座1的外侧面焊接有连接片26，柜体基座1的下方设置有底座4，且底座4的上表面固定安装有微型马达5，并且微型马达5的输出端固定有丝杆6；

柜体基座1的上表面焊接有外壳7，且外壳7的内侧设置有水盒8，并且水盒8的外端连接有输送管9，外壳7的左侧设置有降温水箱10，且降温水箱10的底端贯穿有循环管11，并且降温水箱10的左侧连接有制冷机12的右端；

水盒8的内侧面焊接有内壳13，且内壳13的内侧面固定连接有安装板14，并且安装板14的内侧设置有固定块15，内壳13的顶端安装有平板16，且内壳13的底端固定安装有双向伺服电机17，双向伺服电机17的顶端连接有扇架18，且双向伺服电机17的底端连接有转杆19，转杆19的外侧设置有清理结构20，且清理结构20的上方设置有横截面呈环形结构的安装框21，安装框21的底端安装有防尘网22，且安装框21的顶端卡合安装有活性炭板28，并且安装框21的外端开设有活动槽27，外壳7的前端通过合页连接有柜门25；

如图1和图7中丝杆6与连接片26的连接方式为螺纹连接，且连接片26关于柜体基座1的横向中心线对称设置，并且柜体基座1的横截面呈“回”字型结构，而且柜体基座1的左右内壁之间的最短距离大于安装框21的直径尺寸，通过旋转丝杆6带动连接片26升降，从而调节柜体基座1四个边角的高度，使得柜体基座1适应地基不均匀沉降，由于柜体基座1的左右内壁之间的最短距离大于安装框21的直径尺寸，方便从横截面呈“回”字型结构的柜体基座1的内部取下安装框21；

如图1、图8和图9中水盒8的外端呈凹凸状结构，且水盒8通过输送管9与水盒8相连接，使得水在各个水盒8内流通，扩大换热面，提高换热效果，从而提高散热效果，内壳13的内部呈多孔状结构，且安装板14等间距焊接在内壳13的内壁上，方便空气在内部呈多孔状结构的内壳13内流通，并且内壳13的内部固定有弹簧23，而且弹簧23的内端连接有限定杆24，利用弹簧23便于对限定杆24进行定位，固定块15等间距安装在安装板14的内侧，且固定块15的横截面呈弧形结构，并且固定块15的内端呈开敞式结构，利用固定块15限定各个连接线，方便连接线与固定块15的拆装组合，平板16与安装板14的连接方式为卡合连接，且固定块15的长度尺寸小于安装板14的长度尺寸，避免安装板14影响固定块15的使用，方便拆装平板16与安装板14，便于根据电器件自身的高度调节安装板14与安装板14之间的间距，限定杆24的顶端与内壳13构成滑动结构，且安装框21通过限定杆24固定在内壳13的底端，通过滑动限定杆24，使得限定杆24离开安装框21，方便拆下安装框21，从而便于取下空气净化结构；

如图1、图2、图3和图10中清理结构20包括横杆2001、第一侧板2002、支杆2003、第二侧板2004和稳定杆2005，横杆2001的左侧面转动连接有第一侧板2002，第一侧板2002的左侧面焊接有支杆2003，支杆2003的左侧面固定有第二侧板2004，第二侧板2004的左端转动连接有稳定杆2005，利用清理结构20内部支杆2003上的毛刷，便于清理防尘网22上粘附的灰尘，避免灰尘堵塞防尘网22，稳定杆2005的纵截面呈“L”字型结构，且稳定杆2005与安装框21的连接方式为卡槽连接，稳定杆2005在横截面呈环形结构的活动槽27内旋转，增加清理结构20旋转的稳定性，稳定杆2005的外端呈弧形结构，且稳定杆2005关于第二侧板2004的横向中心线对称设置，方便稳定杆2005在安装框21的底端旋转，使得稳定杆2005外端的弧形结构适应外端为弧形结构的安装框21。

工作原理：在使用该多方位高效散热的防尘型高频开关直流电源一体柜时，如图7所示，柜体基座1的前、后、左和右侧面均粘贴连接有平衡条2，观察平衡条2内部平衡球的位置，当柜体基座1的左前端高度较低时，柜体基座1前侧面的平衡条2内部的平衡球向平衡条2的左端移动时，打开柜体基座1左下方的微型马达5，微型马达5带动丝杆6顺时针旋转，由于丝杆6与连接片26的连接方式为螺纹连接，随着丝杆6的顺时针旋转，连接片26升起，从而柜体基座1的左前端高度抬高，通过平衡条2、底座4、微型马达5、丝杆6和连接片26调节柜体基座1四角的高度，使得外壳7垂直放置，进而使得内壳13内部电器件垂直放置；

由于安装板14等间距安装在内壳13的内壁上，且平板16与安装板14的连接方式为卡槽连接，根据电器件的自身高度，选择内壳13内合适位置的安装板14，将平板16的底端卡入安装板14的内部，在平板16上安装电器件的过程中，将电器件上的连接线穿过图5中横截面呈弧形结构的固定块15，利用固定块15限定连接线；

在对内壳13的内部进行散热时，将降温水箱10右上端连接的水泵和制冷机12接通外界电源，打开降温水箱10右上端连接的水泵和制冷机12，在制冷机12的作用下降低降温水箱10内部水的温度，在降温水箱10右上端连接的水泵的作用下，将冷水输送至水盒8和输送管9的内部，水盒8通过循环管11与降温水箱10相连接，在降温水箱10右上端连接的水泵的作用下，冷水在降温水箱10、水盒8和输送管9的内部循环，内壳13内部电器件产生的热量与水盒8内部的冷水进行换热，由于水盒8的外端呈凹凸状结构，扩大空气与冷气接触的换热面，从而提高换热效果，同时打开图1中的双向伺服电机17，双向伺服电机17带动扇架18旋转，在扇架18的作用下，外界的风穿过防尘网22和活性炭板28进入内壳13的内部，与内壳13内部电器件进行换热，利用活性炭板28内部的活性炭处理外界空气，有害物质留在活性炭内，避免外界空气中的有害物质侵蚀电器件；

双向伺服电机17带动扇架18旋转的同时，带动图2中的横杆2001旋转，从而横杆2001、第一侧板2002、支杆2003、第二侧板2004和稳定杆2005旋转，支杆2003顶端的毛刷清理防尘网22的下表面，大多灰尘穿过支杆2003落下，避免大部分灰尘堆积在清理结构20上，稳定杆2005在横截面呈环形结构的活动槽27内旋转，当需要拆下安装框21时，转动柜门25，从而打开柜门25，然后将手放在内壳13的内部底端，将手贴在限定杆24的顶端，向外移动限定杆24的顶端，弹簧23被压缩，从而限定杆24离开安装框21，然后转动图2中的稳定杆2005，使得稳定杆2005离开活动槽27，接着转动第一侧板2002，使得第一侧板2002离开安装框21，然后从内壳13的底端取下安装框21，从而拆下用于处理空气的防尘网22和活性炭板28，以上便完成该多方位高效散热的防尘型高频开关直流电源一体柜的一系列操作，本说明中未作详细描述的内容属于本领域专业技术人员公知的现有技术。

本发明使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

Claims (7)

1.一种多方位高效散热的防尘型高频开关直流电源一体柜，其特征在于，包括：

柜体基座（1），所述柜体基座（1）的前、后、左和右侧面均粘贴连接有平衡条（2），所述柜体基座（1）放置在地面上使用，所述柜体基座（1）的上表面焊接有外壳（7），且外壳（7）的内侧设置有水盒（8），并且水盒（8）的外端连接有输送管（9），所述外壳（7）的左侧设置有降温水箱（10），且降温水箱（10）的底端贯穿有循环管（11），所述水盒（8）的内侧面焊接有内壳（13），且内壳（13）的内侧面固定连接有安装板（14），并且安装板（14）的内侧设置有固定块（15），所述内壳（13）的顶端安装有平板（16）；

中心控制板（3），所述柜体基座（1）前侧面的平衡条（2）的左侧设置有中心控制板（3），并且柜体基座（1）的外侧面焊接有连接片（26），所述柜体基座（1）的下方设置有底座（4）；

微型马达（5），所述微型马达（5）固定安装在底座（4）的上表面，且微型马达（5）的输出端固定有丝杆（6）；

制冷机（12），所述降温水箱（10）的左侧连接有制冷机（12）的右端；

双向伺服电机（17），所述内壳（13）的底端固定安装有双向伺服电机（17），所述双向伺服电机（17）的顶端连接有扇架（18），且双向伺服电机（17）的底端连接有转杆（19），所述转杆（19）的外侧设置有清理结构（20），且清理结构（20）的上方设置有横截面呈环形结构的安装框（21），所述安装框（21）的底端安装有防尘网（22），且安装框（21）的顶端卡合安装有活性炭板（28），并且安装框（21）的外端开设有活动槽（27），所述清理结构（20）包括横杆（2001）、第一侧板（2002）、支杆（2003）、第二侧板（2004）和稳定杆（2005），横杆（2001）的左侧面转动连接有第一侧板（2002），第一侧板（2002）的左侧面焊接有支杆（2003），支杆（2003）的左侧面固定有第二侧板（2004），第二侧板（2004）的左端转动连接有稳定杆（2005），所述稳定杆（2005）的纵截面呈“L”字型结构，且稳定杆（2005）与安装框（21）的连接方式为卡槽连接，稳定杆（2005）的外端呈弧形结构，且稳定杆（2005）关于第二侧板（2004）的横向中心线对称设置；

柜门（25），所述外壳（7）的前端通过合页连接有柜门（25）。

2.根据权利要求1所述的一种多方位高效散热的防尘型高频开关直流电源一体柜，其特征在于：所述丝杆（6）与连接片（26）的连接方式为螺纹连接，且连接片（26）关于柜体基座（1）的横向中心线对称设置，并且柜体基座（1）的横截面呈“回”字型结构，而且柜体基座（1）的左右内壁之间的最短距离大于安装框（21）的直径尺寸。

3.根据权利要求1所述的一种多方位高效散热的防尘型高频开关直流电源一体柜，其特征在于：所述水盒（8）的外端呈凹凸状结构，且水盒（8）通过输送管（9）与水盒（8）相连接。

4.根据权利要求1所述的一种多方位高效散热的防尘型高频开关直流电源一体柜，其特征在于：所述内壳（13）的内部呈多孔状结构，且安装板（14）等间距焊接在内壳（13）的内壁上，并且内壳（13）的内部固定有弹簧（23），而且弹簧（23）的内端连接有限定杆（24）。

5.根据权利要求1所述的一种多方位高效散热的防尘型高频开关直流电源一体柜，其特征在于：所述固定块（15）等间距安装在安装板（14）的内侧，且固定块（15）的横截面呈弧形结构，并且固定块（15）的内端呈开敞式结构。

6.根据权利要求1所述的一种多方位高效散热的防尘型高频开关直流电源一体柜，其特征在于：所述平板（16）与安装板（14）的连接方式为卡合连接，且固定块（15）的长度尺寸小于安装板（14）的长度尺寸。

7.根据权利要求4所述的一种多方位高效散热的防尘型高频开关直流电源一体柜，其特征在于：所述限定杆（24）的顶端与内壳（13）构成滑动结构，且安装框（21）通过限定杆（24）固定在内壳（13）的底端。
