Abstract
心衰病床属于医疗辅助设备技术领域，尤其涉及一种心衰病床。本发明提供一种使用效果好的心衰病床。本发明包括床架1，床架1床头端上部设置有头部背板4，头部背板4后部两侧设置有上肢支撑架滑道9，上肢支撑架滑道9的长度方向为床架1的宽度方向，竖向支撑杆8下端设置在上肢支撑架滑道9上，支撑杆8上端设置有横向上肢支撑架滑杆7，上肢支撑架滑杆7的长度方向为床架1的长度方向。
Description
技术领域
本发明属于医疗辅助设备技术领域，尤其涉及一种心衰病床。
背景技术
心衰患者在治疗及康复过程中，有时需要保持特殊体位，因此需要一种便于心衰患者保持特殊体位的病床。
发明内容
本发明就是针对上述问题，提供一种使用效果好的心衰病床。
为实现上述目的，本发明采用如下技术方案，本发明包括床架1，床架1床头端上部设置有头部背板4，头部背板4后部两侧设置有上肢支撑架滑道9，上肢支撑架滑道9的长度方向为床架1的宽度方向，竖向支撑杆8下端设置在上肢支撑架滑道9上，支撑杆8上端设置有横向上肢支撑架滑杆7，上肢支撑架滑杆7的长度方向为床架1的长度方向；
头部背板4后方的床架1上设置有背部背板11；背部背板11后方的床架1上设置有臀部背板12，臀部背板12中部设置有排便口，排便口处设置有排便口盖板14；臀部背板12后方的床架1上设置有大腿区板15，大腿区板15上方设置有胸部支撑架28，胸部支撑架28两侧通过胸部支撑架升降杆24与床架1相连；
大腿区板15后方的床架1上设置有小腿区板16，小腿区板16后方的床架1上设置有脚区板，脚区板后端为床架1的后端，床架1的后端设置有向上竖起的尾板。
作为一种优选方案，本发明所述床架1床头端两侧向上支出，支出部上端通过竖向床头手柄销轴2连接床头手柄3内端，床头手柄3内端后侧设置有后竖挡板，床头手柄3内端外侧设置有外竖挡板，后竖挡板和外竖挡板的下端与支出部上端相连。
作为另一种优选方案，本发明所述上肢支撑架滑道9为燕尾槽结构，竖向支撑杆8下端为与燕尾槽对应的燕尾块。
作为另一种优选方案，本发明所述胸部支撑架升降杆24采用电动推杆。
作为另一种优选方案，本发明所述臀部背板12下端设置有手摇式直线导轨丝杆滑台，手摇式直线导轨丝杆滑台的移动端设置在大腿区板15下端，手摇式直线导轨丝杆滑台的手摇杆27设置在臀部背板12后部一侧。
作为另一种优选方案，本发明所述头部背板4两侧设置有音箱5。
作为另一种优选方案，本发明所述背部背板11前侧设置有背部振动按摩区10。
作为另一种优选方案，本发明所述背部背板11两侧的床架1上设置有可收起护栏29。
作为另一种优选方案，本发明所述可收起护栏29包括上横杆，上横杆轴接连杆上端，连杆下端轴接床架1；连杆为多个，沿上横杆长度方向均布。
作为另一种优选方案，本发明所述臀部背板12中部设置有臀部振动按摩区13。
作为另一种优选方案，本发明所述胸部支撑架升降杆24下端设置在床架1上的胸部支撑架滑道23上，胸部支撑架滑道23的长度方向为床架1的长度方向。
作为另一种优选方案，本发明所述胸部支撑架滑道23为燕尾槽结构，胸部支撑架升降杆24下端为与燕尾槽对应的燕尾块。
作为另一种优选方案，本发明所述脚区板上设置中药外敷装置18。
作为另一种优选方案，本发明所述中药外敷装置18包括两对竖向立板，每对竖向立板对应一条腿，竖向立板的长度方向为床架1的长度方向；尾板为冂字形，竖向立板后上端置于尾板中部下端面的条形槽55内，竖向立板前部延伸至小腿区板16的后部；每对竖向立板下端通过横板相连。
作为另一种优选方案，本发明所述竖向立板下端与横板通过弹簧折页与横板相连。
作为另一种优选方案，本发明所述小腿区板16中部设置有小腿振动按摩区17。
作为另一种优选方案，本发明所述床架1包括四角立柱，小腿区板16两侧下端设置有后部立柱，立柱下端设置有带自锁万向轮33；前端两立柱下部之间、后端两立柱下部之间、后部两立柱下部之间通过横梁相连，同侧前端与后部立柱下部之间通过侧纵梁相连，同侧后部立柱下部与后端立柱上部之间通过斜支撑22相连；横梁长度方向中部通过中纵梁相连，中纵梁前部与侧纵梁之间通过支撑板31相连；支撑板为多个，沿床架1长度方向均布。
作为另一种优选方案，本发明所述立柱下端设置有称重传感器32，称重传感器32的显示屏19设置在尾板中部内侧壁上。
作为另一种优选方案，本发明所述称重传感器32采用轮辐式测力传感器，通过轴孔安装在立柱下端与万向轮连接处。
作为另一种优选方案，本发明所述排便口下方设置有便盆支架34。
作为另一种优选方案，本发明所述便盆支架34包括四角立杆，四角立杆下端通过方框相连，前端两立杆上端之间、后端两立杆上端之间通过上横杆相连，上横杆的宽度大于立杆的宽度形成T形滑块，臀部背板12下端的前后部设置有T形滑槽，T形滑块置于T形滑槽内；方框两侧通过横档杆相连，前端两立杆下部之间、后端两立杆下部之间通过下横杆相连；一前端立杆上部与向外延伸的推杆内端相连，推杆外端向上弯折。
作为另一种优选方案，本发明所述背部背板11的后下端通过旋转轴36与床架1相连；背部背板11后部一侧设置有背部背板11角度调节装置。
作为另一种优选方案，本发明所述脚区板包括脚区板上板20和脚区板下板42，大腿区板15的后下端与小腿区板16的前下端、小腿区板16的后下端与脚区下板42前下端通过折页38连接；
脚区下板42下端设置有向前延伸的后支撑连杆39，小腿区板16下端设置有向后延伸的前支撑连杆，前支撑连杆后端与后支撑连杆39前端通过支撑连杆销轴40连接。
作为另一种优选方案，本发明所述头部背板4下端设置有L板，L板的横板上设置有横向限位柱，床架1上相应于横向限位柱设置有横向滑槽，横向滑槽的前端高于后端，横向滑槽前下端开口，背部背板11下方的床架1上设置有头部背板4进出滑槽。向上抬并先前拉头部背板4，之后向下降头部背板4，限位柱从横向滑槽37的卡槽里面滑出，再向里面推，头部背板4可以收缩。
作为另一种优选方案，本发明所述胸部支撑架滑道23通过胸部支撑滑道卡槽41固定，胸部支撑架滑道23两端具有向下延伸的凸块，凸块插到床架1上的胸部支撑滑道卡槽41内固定。
作为另一种优选方案，本发明所述脚区板包括脚区板上板20和脚区板下板42，脚区板下板42上设置有脚区板上板20起升机构43。
作为另一种优选方案，本发明所述支撑杆8采用电动推杆。
其次，本发明所述小腿区板下方设置有小腿区板旋转器26，脚区板旋转器26采用液压杆，液压杆主体轴接大腿区板15下端，液压杆的伸缩杆轴接小腿区板16下端。
另外，本发明所述脚区板下方设置有脚区板旋转器21，脚区板旋转器21采用液压杆，液压杆主体轴接小腿区板16下端，液压杆的伸缩杆轴接脚区板下板42下端。
本发明有益效果。
本发明使用时，可在胸部支撑架28上放置软枕，使病人上半身伏于台面软枕上，双下肢下垂。根据病人身高和舒适度通过胸部支撑架升降杆24调节胸部支撑架28的高度。
本发明上肢支撑架滑杆7可对患者上肢进行支撑，通过上肢支撑架滑道9可调整两侧上肢支撑架滑杆7的间距，适合不同体型的患者。
本发明设置排便口便于患者排便。
附图说明
下面结合附图和具体实施方式对本发明做进一步说明。本发明保护范围不仅局限于以下内容的表述。
图1、2、3是本发明结构示意图。
图4是本发明床架结构示意图。
图5是本发明俯视图。
图6是图5的A-A剖视图。
图7是图5的F-F剖视图。
图8是本发明胸部支撑架滑道连接结构示意图。
图9是本发明背板收起状态示意图。
图10是本发明小腿区板旋转状态示意图。
图11是本发明小腿区板旋转，脚区板升降状态示意图。
图12是本发明胸部支撑架滑道结构示意图。
图13是本发明上肢支撑架滑道连接结构示意图。

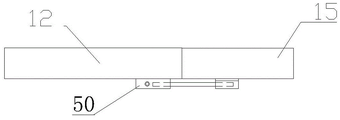

图14、15是本发明大腿区板伸缩状态示意图。
具体实施方式
如图所示，本发明包括床架1，床架1床头端上部设置有头部背板4，头部背板4后部两侧设置有上肢支撑架滑道9，上肢支撑架滑道9的长度方向为床架1的宽度方向，竖向支撑杆8下端设置在上肢支撑架滑道9上，支撑杆8上端设置有横向上肢支撑架滑杆7，上肢支撑架滑杆7的长度方向为床架1的长度方向；
头部背板4后方的床架1上设置有背部背板11；背部背板11后方的床架1上设置有臀部背板12，臀部背板12中部设置有排便口，排便口处设置有排便口盖板14；臀部背板12后方的床架1上设置有大腿区板15，大腿区板15上方设置有胸部支撑架28，胸部支撑架28两侧通过胸部支撑架升降杆24与床架1相连；
大腿区板15后方的床架1上设置有小腿区板16，小腿区板16后方的床架1上设置有脚区板，脚区板后端为床架1的后端，床架1的后端设置有向上竖起的尾板。
所述胸部支撑架28前端中设置有弧形过渡的凹槽。
所述床架1床头端两侧向上支出，支出部上端通过竖向床头手柄销轴2连接床头手柄3内端，床头手柄3内端后侧设置有后竖挡板，床头手柄3内端外侧设置有外竖挡板，后竖挡板和外竖挡板的下端与支出部上端相连。
床头手柄3可沿床头手柄销轴旋转，便于收纳。
所述上肢支撑架滑道9为燕尾槽结构，竖向支撑杆8下端为与燕尾槽对应的燕尾块。
所述胸部支撑架升降杆24采用电动推杆。
所述臀部背板12下端设置有手摇式直线导轨丝杆滑台，手摇式直线导轨丝杆滑台的移动端设置在大腿区板15下端，手摇式直线导轨丝杆滑台的手摇杆27设置在臀部背板12后部一侧。手摇式直线导轨丝杆滑台50可采用型号为HS100，品牌为DNS，行程100mm的手摇式直线导轨丝杆滑台。实现大腿区板15的前后移动。手摇式直线导轨丝杆滑台可使大腿区板15前后移动，适用不同身高。大腿区板15向后移动时，带动小腿区板16和脚区板一同向后移动。大腿区板15宽度方向两侧搭在床架1宽度方向两侧内壁向内侧凸出的横向支撑凸台上。
所述头部背板4两侧设置有音箱5。
所述背部背板11前侧设置有背部振动按摩区10（可采用攀高品牌的电动按摩垫）。
所述背部背板11两侧的床架1上设置有可收起护栏29。
所述可收起护栏29包括上横杆，上横杆轴接连杆上端，连杆下端轴接床架1；连杆为多个，沿上横杆长度方向均布。
所述臀部背板12中部设置有臀部振动按摩区13（可采用攀高品牌的电动按摩垫）。
所述胸部支撑架升降杆24下端设置在床架1上的胸部支撑架滑道23上，胸部支撑架滑道23的长度方向为床架1的长度方向。
所述胸部支撑架滑道23为燕尾槽结构，胸部支撑架升降杆24下端为与燕尾槽对应的燕尾块。
所述脚区板上设置中药外敷装置18。
所述中药外敷装置18包括两对竖向立板，每对竖向立板对应一条腿，竖向立板的长度方向为床架1的长度方向；尾板为冂字形，竖向立板后上端置于尾板中部下端面的条形槽内，竖向立板前部延伸至小腿区板16的后部；每对竖向立板下端通过横板相连。当需要外敷时，把中药外敷装置18安装到卡槽里，里面放中药包将患者腿包住，用完后拆卸下来。
所述竖向立板下端与横板通过弹簧折页与横板相连。中药外敷装置18两侧板通过弹簧折页可翻转90°，可放平，便于收纳。应用时，其侧板卡在床架的卡槽里，安装和固定简单方便。
所述小腿区板16中部设置有小腿振动按摩区17（可采用攀高品牌的电动按摩垫）。
所述床架1包括四角立柱，小腿区板16两侧下端设置有后部立柱（增加强度和稳定性），立柱下端设置有带自锁万向轮33；前端两立柱下部之间、后端两立柱下部之间、后部两立柱下部之间通过横梁相连，同侧前端与后部立柱下部之间通过侧纵梁相连，同侧后部立柱下部与后端立柱上部之间通过斜支撑22相连；横梁长度方向中部通过中纵梁相连，中纵梁前部与侧纵梁之间通过支撑板31相连；支撑板为多个，沿床架1长度方向均布。
所述立柱下端设置有称重传感器32，称重传感器32的显示屏19设置在尾板中部内侧壁上。便于对于心衰患者体重进行监测，心衰患者体重的监测对于心衰患的治疗及康复有着重要的作用。
所述称重传感器32采用轮辐式测力传感器，通过轴孔安装在立柱下端与万向轮连接处。
所述排便口下方设置有便盆支架34。
所述便盆支架34包括四角立杆，四角立杆下端通过方框相连，前端两立杆上端之间、后端两立杆上端之间通过上横杆相连，上横杆的宽度大于立杆的宽度形成T形滑块，臀部背板12下端的前后部设置有T形滑槽，T形滑块置于T形滑槽内；方框两侧通过横档杆相连，前端两立杆下部之间、后端两立杆下部之间通过下横杆相连；一前端立杆上部与向外延伸的推杆内端相连，推杆外端向上弯折。便盆支架34可沿着便盆支架滑道35滑动，拉出和推回，方便简单。
所述背部背板11的后下端通过旋转轴36与床架1相连；背部背板11后部一侧设置有背部背板11角度调节装置（角度调节可采用申请号为：201921864996.5，名称为“一种角度调节病床”专利中的角度调节结构）。
在胸部支撑架升降杆按钮25作用下，背部背板11可沿着旋转轴36旋转0--90°
所述脚区板包括脚区板上板20和脚区板下板42，大腿区板15的后下端与小腿区板16的前下端、小腿区板16的后下端与脚区下板42前下端通过折页38连接；
脚区下板42下端设置有向前延伸的后支撑连杆39，小腿区板16下端设置有向后延伸的前支撑连杆，前支撑连杆后端与后支撑连杆39前端通过支撑连杆销轴40连接。
所述头部背板4下端设置有L板52，L板的横板上设置有横向限位柱，床架1上相应于横向限位柱设置有横向滑槽53，横向滑槽的前端高于后端，横向滑槽前下端开口，背部背板11下方的床架1上设置有头部背板4进出滑槽。向上抬并先前拉头部背板4，之后向下降头部背板4，限位柱51从横向滑槽37的卡槽里面滑出，再向里面推，头部背板4可以收缩。头部背板4缩进后，患者头部悬空，便于气管插管等抢救措施。
所述胸部支撑架滑道23通过胸部支撑滑道卡槽41固定，胸部支撑架滑道23两端具有向下延伸的凸块，凸块插到床架1上的胸部支撑滑道卡槽41内固定。胸部支撑架28可伸缩调整高低，可沿着胸部支撑架滑道23滑动，调整远近，支撑架滑道23通过胸部支撑滑道卡槽41固定，可方便拆卸。
所述脚区板包括脚区板上板20和脚区板下板42，脚区板下板42上设置有脚区板上板20起升机构43。起升机构43可采用手摇升降器。
所述支撑杆8采用电动推杆。按下电动推杆按钮6，支撑杆8可伸缩，调整上肢支撑架高低，适用不同人群，上肢支撑架滑杆7可沿着支撑杆8滑动，以便调整合适长度。上肢支撑架滑杆7穿过支撑杆8上端孔，上肢支撑架滑杆7与支撑杆8上端孔可采用过度配合结构，移动上肢支撑架滑杆7克服摩擦力，到位后靠摩擦力定位。支撑杆8可沿上肢支撑架滑道9滑动，调整里外距离，靠摩擦力定位。
所述小腿区板下方设置有小腿区板旋转器26，脚区板旋转器26采用液压杆，液压杆主体轴接大腿区板15下端，液压杆的伸缩杆轴接小腿区板16下端。小腿区板16在小腿区板旋转器26作用下，沿着折页旋转。在小腿区板和床架1上可对应设置限位部件（比如挂钩和凸块），小腿区板到位后，限定小腿区板的位置。
所述脚区板下方设置有脚区板旋转器21，脚区板旋转器21采用液压杆，液压杆主体轴接小腿区板16下端，液压杆的伸缩杆轴接脚区板下板42下端。脚区板在脚区板旋转器21作用下可沿着折页旋转。在脚区板和床架1上可对应设置限位部件（比如挂钩和凸块），脚区板到位后，限定脚区板的位置。
脚区板和小腿区板旋转，方便病人休息和调整姿势。双腿下垂可减少回心血量、降低心脏前负荷。
脚区板分为脚区板上部和脚区板下部，当小腿区板旋转到合适位置后，操作脚区板起升机构43，使脚区板上部升起到合适的高度。
可通过对应不同的监测数据匹配不同的体位，对心衰病患者进行及时、高效的救治。
可以理解的是，以上关于本发明的具体描述，仅用于说明本发明而并非受限于本发明实施例所描述的技术方案，本领域的普通技术人员应当理解，仍然可以对本发明进行修改或等同替换，以达到相同的技术效果；只要满足使用需要，都在本发明的保护范围之内。
Claims (2)
1.心衰病床，包括床架（1），其特征在于床架（1）床头端上部设置有头部背板（4），头部背板（4）后部两侧设置有上肢支撑架滑道（9），上肢支撑架滑道（9）的长度方向为床架（1）的宽度方向，竖向支撑杆（8）下端设置在上肢支撑架滑道（9）上，支撑杆（8）上端设置有横向上肢支撑架滑杆（7），上肢支撑架滑杆（7）的长度方向为床架（1）的长度方向；
头部背板（4）后方的床架（1）上设置有背部背板（11）；背部背板（11）后方的床架（1）上设置有臀部背板（12），臀部背板（12）中部设置有排便口，排便口处设置有排便口盖板（14）；臀部背板（12）后方的床架（1）上设置有大腿区板（15），大腿区板（15）上方设置有胸部支撑架（28），胸部支撑架（28）两侧通过胸部支撑架升降杆（24）与床架（1）相连；
病人上半身伏于胸部支撑架（28）台面上，根据病人身高和舒适度通过胸部支撑架升降杆（24）调节胸部支撑架（28）的高度；
上肢支撑架滑杆（7）对患者上肢进行支撑，通过上肢支撑架滑道（9）调整两侧上肢支撑架滑杆（7）的间距，适合不同体型的患者；
所述床架（1）床头端两侧向上支出，支出部上端通过竖向床头手柄销轴（2）连接床头手柄（3）内端，床头手柄（3）内端后侧设置有后竖挡板，床头手柄（3）内端外侧设置有外竖挡板，后竖挡板和外竖挡板的下端与支出部上端相连；
所述臀部背板（12）下端设置有手摇式直线导轨丝杆滑台，手摇式直线导轨丝杆滑台的移动端设置在大腿区板（15）下端，手摇式直线导轨丝杆滑台的手摇杆（27）设置在臀部背板（12）后部一侧；
所述胸部支撑架升降杆（24）下端设置在床架（1）上的胸部支撑架滑道（23）上，胸部支撑架滑道（23）的长度方向为床架（1）的长度方向；
脚区板上设置中药外敷装置（18），中药外敷装置（18）包括两对竖向立板，每对竖向立板对应一条腿，竖向立板的长度方向为床架（1）的长度方向；尾板为冂字形，竖向立板后上端置于尾板中部下端面的条形槽（55）内，竖向立板前部延伸至小腿区板（16）的后部；每对竖向立板下端通过横板相连；
所述床架（1）包括四角立柱，小腿区板（16）两侧下端设置有后部立柱，立柱下端设置有带自锁万向轮（33）；前端两立柱下部之间、后端两立柱下部之间、后部两立柱下部之间通过横梁相连，同侧前端与后部立柱下部之间通过侧纵梁相连，同侧后部立柱下部与后端立柱上部之间通过斜支撑（22）相连；横梁长度方向中部通过中纵梁相连，中纵梁前部与侧纵梁之间通过支撑板（31）相连；支撑板为多个，沿床架（1）长度方向均布；
所述排便口下方设置有便盆支架（34），便盆支架（34）包括四角立杆，四角立杆下端通过方框相连，前端两立杆上端之间、后端两立杆上端之间通过上横杆相连，上横杆的宽度大于立杆的宽度形成T形滑块，臀部背板（12）下端的前后部设置有T形滑槽，T形滑块置于T形滑槽内；方框两侧通过横档杆相连，前端两立杆下部之间、后端两立杆下部之间通过下横杆相连；一前端立杆上部与向外延伸的推杆内端相连，推杆外端向上弯折；
所述脚区板包括脚区板上板（20）和脚区板下板（42），大腿区板（15）的后下端与小腿区板（16）的前下端、小腿区板（16）的后下端与脚区下板（42）前下端通过折页（38）连接；
脚区下板（42）下端设置有向前延伸的后支撑连杆（39），小腿区板（16）下端设置有向后延伸的前支撑连杆，前支撑连杆后端与后支撑连杆（39）前端通过支撑连杆销轴（40）连接；脚区板下板（42）上设置有脚区板上板（20）起升机构（43）；
所述头部背板（4）下端设置有L板，L板的横板上设置有横向限位柱，床架（1）上相应于横向限位柱设置有横向滑槽，横向滑槽的前端高于后端，横向滑槽前下端开口，背部背板（11）下方的床架（1）上设置有头部背板（4）进出滑槽。
2.根据权利要求1所述心衰病床，其特征在于所述小腿区板下方设置有小腿区板旋转器（26），脚区板旋转器（26）采用液压杆，液压杆主体轴接大腿区板（15）下端，液压杆的伸缩杆轴接小腿区板（16）下端；所述脚区板下方设置有脚区板旋转器（21），脚区板旋转器（21）采用液压杆，液压杆主体轴接小腿区板（16）下端，液压杆的伸缩杆轴接脚区板下板（42）下端。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN202110154167.3A CN112972149B (zh) | 2021-02-04 | 2021-02-04 | 心衰病床 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN202110154167.3A CN112972149B (zh) | 2021-02-04 | 2021-02-04 | 心衰病床 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| CN112972149A CN112972149A (zh) | 2021-06-18 |
| CN112972149B true CN112972149B (zh) | 2022-07-01 |
Family
ID=76346938
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| CN202110154167.3A Expired - Fee Related CN112972149B (zh) | 2021-02-04 | 2021-02-04 | 心衰病床 |
Country Status (1)
| Country | Link |
|---|---|
| CN (1) | CN112972149B (zh) |
Citations (12)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN2887284Y (zh) * | 2006-01-19 | 2007-04-11 | 谢三英 | 卫生方便病床 |
| CN204501319U (zh) * | 2015-04-03 | 2015-07-29 | 乔娟 | 心衰病人专用多功能病床 |
| CN204744735U (zh) * | 2015-07-03 | 2015-11-11 | 林智来 | 多功能翻身护理床 |
| CN205515328U (zh) * | 2016-03-25 | 2016-08-31 | 周明霞 | 用于下肢创伤护理的脚垫装置 |
| CN205659067U (zh) * | 2016-04-06 | 2016-10-26 | 魏康兵 | 一种智能床 |
| CN108403338A (zh) * | 2018-01-31 | 2018-08-17 | 温州医科大学 | 独立装置的立体可调式床上扶手 |
| CN110812044A (zh) * | 2019-12-17 | 2020-02-21 | 焦仲苗 | 一种多功能护理床 |
| CN210330988U (zh) * | 2019-06-21 | 2020-04-17 | 安徽省立医院 | 一种整形外科四肢植皮术后支撑装置 |
| CN210408823U (zh) * | 2019-04-26 | 2020-04-28 | 刘桂华 | 一种俯卧床 |
| CN210991282U (zh) * | 2019-09-10 | 2020-07-14 | 马鑫 | 一种急诊护理用辅助装置 |
| CN211797357U (zh) * | 2020-02-08 | 2020-10-30 | 宋玉霞 | 一种可调节妇科护理床 |
| CN112245132A (zh) * | 2020-10-23 | 2021-01-22 | 陈飞 | 一种腿部术后恢复用轮椅 |
Family Cites Families (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US8858409B2 (en) * | 2009-12-14 | 2014-10-14 | Hill-Rom Services, Inc. | Patient support apparatuses with exercise functionalities |
-
2021
- 2021-02-04 CN CN202110154167.3A patent/CN112972149B/zh not_active Expired - Fee Related
Patent Citations (12)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN2887284Y (zh) * | 2006-01-19 | 2007-04-11 | 谢三英 | 卫生方便病床 |
| CN204501319U (zh) * | 2015-04-03 | 2015-07-29 | 乔娟 | 心衰病人专用多功能病床 |
| CN204744735U (zh) * | 2015-07-03 | 2015-11-11 | 林智来 | 多功能翻身护理床 |
| CN205515328U (zh) * | 2016-03-25 | 2016-08-31 | 周明霞 | 用于下肢创伤护理的脚垫装置 |
| CN205659067U (zh) * | 2016-04-06 | 2016-10-26 | 魏康兵 | 一种智能床 |
| CN108403338A (zh) * | 2018-01-31 | 2018-08-17 | 温州医科大学 | 独立装置的立体可调式床上扶手 |
| CN210408823U (zh) * | 2019-04-26 | 2020-04-28 | 刘桂华 | 一种俯卧床 |
| CN210330988U (zh) * | 2019-06-21 | 2020-04-17 | 安徽省立医院 | 一种整形外科四肢植皮术后支撑装置 |
| CN210991282U (zh) * | 2019-09-10 | 2020-07-14 | 马鑫 | 一种急诊护理用辅助装置 |
| CN110812044A (zh) * | 2019-12-17 | 2020-02-21 | 焦仲苗 | 一种多功能护理床 |
| CN211797357U (zh) * | 2020-02-08 | 2020-10-30 | 宋玉霞 | 一种可调节妇科护理床 |
| CN112245132A (zh) * | 2020-10-23 | 2021-01-22 | 陈飞 | 一种腿部术后恢复用轮椅 |
Also Published As
| Publication number | Publication date |
|---|---|
| CN112972149A (zh) | 2021-06-18 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN208287175U (zh) | 多功能电动医疗床 | |
| CN212997116U (zh) | 具有升降及辅助翻身功能的护理床 | |
| CN107854249B (zh) | 一种多功能智能护理床 | |
| CN111437124A (zh) | 多功能护理床 | |
| CN107361956A (zh) | 护理床全自动多功能餐桌 | |
| CN207084941U (zh) | 一种多功能康复床 | |
| CN112972149B (zh) | 心衰病床 | |
| CN214484872U (zh) | 一种医疗用可升降护理床 | |
| CN107440869A (zh) | 一种病床 | |
| CN219501409U (zh) | 一种具有活动扶手架的医用护理床 | |
| CN209361149U (zh) | 一种皮肤科卧床被褥支撑架 | |
| CN215915341U (zh) | 一种心衰病床 | |
| CN215652240U (zh) | 一种患者转移设备 | |
| CN215425862U (zh) | 一种腿部复健康复装置 | |
| CN113133882B (zh) | 一种危重症患者护理用患者体位转换装置 | |
| CN212235177U (zh) | 一种淋巴水肿治疗床 | |
| CN108992254B (zh) | 一种内科临床手术推车 | |
| CN222399256U (zh) | 一种带折叠护栏的新型电动多功能护理床 | |
| CN211382266U (zh) | 一种辅助站立式运动康复轮椅 | |
| CN211156797U (zh) | 一种新型轮椅床 | |
| CN221534412U (zh) | 一种手术室用转运床 | |
| CN209253385U (zh) | 一种普外科护理床 | |
| CN207837761U (zh) | 便携式心衰患者搬运组合椅 | |
| CN219595063U (zh) | 一种下床辅助机构 | |
| CN215385415U (zh) | 一种心内科康复训练床 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PB01 | Publication | ||
| PB01 | Publication | ||
| SE01 | Entry into force of request for substantive examination | ||
| SE01 | Entry into force of request for substantive examination | ||
| GR01 | Patent grant | ||
| GR01 | Patent grant | ||
| CF01 | Termination of patent right due to non-payment of annual fee |
Granted publication date: 20220701 |
|
| CF01 | Termination of patent right due to non-payment of annual fee |
