Abstract

本发明涉及一种清灰装置，尤其涉及一种光伏电板表面清灰装置。技术问题是如何设计一种能够更方便人们对光伏电板上的灰尘进行清除，比较省力，且能将水喷在光伏电板上的光伏电板表面清灰装置。一种光伏电板表面清灰装置，包括有：框架，所述框架外一侧边缘位置固接有挂钩；导杆，所述导杆固接于所述框架内其中两侧之间。本发明通过将本装置挂在光伏电板上，拉动驱动机构带动清灰机构展开，再拉动驱动机构向右移动，驱动机构向右移动带动清灰机构向右移动，清灰机构向右移动对光伏电板上的灰尘进行清除，如此，更方便人们对灰尘进行清除，比较省力。

Description

一种光伏电板表面清灰装置

技术领域

本发明涉及一种清灰装置，尤其涉及一种光伏电板表面清灰装置。

背景技术

光伏电板一般都是放置在外面使用，长时间的使用，光伏电板上会有大量的灰尘，则需要对灰尘进行清除，避免灰尘影响光伏电板的使用，目前，大多数都是人手动对光伏电板上的灰尘进行清除，需要人手拿着清理工具不断的移动对灰尘进行清除，时间一长，比较费力，且需要人将水先倒在光伏电板上，再对灰尘进行清除，操作比较麻烦。

因此，需要研发和设计一种能够更方便人们对光伏电板上的灰尘进行清除，比较省力，且能将水喷在光伏电板上的光伏电板表面清灰装置。

发明内容

为了克服需要人手拿着清理工具不断的移动对灰尘进行清除，比较费力，且需要人将水先倒在光伏电板上，再对灰尘进行清除，操作麻烦的缺点，本发明的技术问题为：提供一种能够更方便人们对光伏电板上的灰尘进行清除，比较省力，且能将水喷在光伏电板上的光伏电板表面清灰装置。

技术方案：一种光伏电板表面清灰装置，包括有：框架，所述框架外一侧边缘位置固接有挂钩；导杆，所述导杆固接于所述框架内其中两侧之间；清灰机构，安装于所述导杆与所述框架之间，用于对光伏电板上的灰尘进行清除；驱动机构，安装于所述框架上，其与所述清灰机构接触配合，用于提供动力。

此外，特别优选的是，清灰机构包括有：滑动板，所述滑动板滑动式的套装于所述导杆上，其与所述框架滑动配合；转轴，所述转轴对称式的转动式连接于所述滑动板一侧；齿轮，所述齿轮固定套装于所述转轴端部，其与所述驱动机构接触配合；空心毛刷板，所述空心毛刷板固定套装于靠近所述齿轮的所述转轴一侧周向；第一弹簧，所述第一弹簧连接于所述滑动板一侧与所述框架内一侧之间，其套装于所述导杆上。

此外，特别优选的是，驱动机构包括有：滑块，所述滑块滑动式的穿接于远离所述挂钩的所述框架一侧；摆动杆，所述摆动杆转动式的连接于所述滑块一侧；导向块，所述导向块滑动式的穿接于远离所述滑块的所述摆动杆一侧；拉杆，所述拉杆固接于远离所述导杆的所述导向块一侧；固定杆，所述固定杆固接于远离所述导杆与所述滑块的所述摆动杆一侧，其与所述拉杆配合；双向齿条，所述双向齿条滑动式的放置于远离所述导杆的所述滑动板一侧，其与两个所述齿轮啮合；第二弹簧，所述第二弹簧连接于远离所述固定杆的所述双向齿条内一侧与所述滑动板一侧之间；导线轮，所述导线轮转动式的连接于朝向所述导杆的所述摆动杆一侧；拉线，所述拉线固接于朝向所述导向块的所述双向齿条端部，其尾端绕过所述导线轮与所述导向块一侧固定连接。

此外，特别优选的是，还包括有喷水机构，喷水机构包括有：密封板，所述密封板固接于远离所述摆动杆的所述空心毛刷板内一侧周向；出水管，所述出水管间隔固定穿接于所述密封板上；竖板，所述竖板对称式的固接于远离所述摆动杆的所述空心毛刷板一侧；转杆，所述转杆转动式的穿接于每侧两块所述竖板之间；海绵辊，所述海绵辊间隔固定套装于所述转杆上，其与所述出水管对应；塞子，所述塞子嵌入式的穿接于远离所述转轴的所述空心毛刷板一侧。

此外，特别优选的是，还包括有加压机构，加压机构包括有：筒体，所述筒体固接于远离所述转轴的所述空心毛刷板外一侧；单向出气管，所述单向出气管固接于朝向所述转轴的所述筒体一侧并连通，其尾端贯穿所述空心毛刷板并连通；单向进气管，所述单向进气管固接于所述筒体一侧并连通；固定板，所述固定板固接于远离所述单向进气管的所述筒体内一侧周向；活塞杆，所述活塞杆滑动式的穿接于所述固定板中部，其一端与所述筒体内滑动配合；第三弹簧，所述第三弹簧绕接于靠近所述单向进气管的所述活塞杆内一侧与朝向所述单向出气管的所述固定板一侧之间；接触轮，所述接触轮转动式的连接于远离所述单向进气管的所述活塞杆端部；凸轮，所述凸轮固接于远离所述转轴的所述转杆端部，其与所述接触轮接触配合。

此外，特别优选的是，还包括有：L型板，所述L型板滑动式的放置于远离所述导杆与所述第二弹簧的所述框架外一侧，其与所述摆动杆端部接触配合；第四弹簧，所述第四弹簧连接于所述L型板外一侧与所述框架内部之间。

此外，特别优选的是，还包括有：u型块，所述u型块固接于朝向所述滑块且远离所述框架的所述固定杆一侧；卡板，所述卡板转动式的连接于所述u型块内一侧，其与所述拉杆配合；通孔，所述通孔开于远离所述框架的所述拉杆一侧，其与所述u型块配合。

此外，特别优选的是，所述拉杆的材质为橡胶。

与现有技术相比，本发明具有以下优点：

1、通过将本装置挂在光伏电板上，拉动驱动机构带动清灰机构展开，再拉动驱动机构向右移动，驱动机构向右移动带动清灰机构向右移动，清灰机构向右移动对光伏电板上的灰尘进行清除，如此，更方便人们对灰尘进行清除，比较省力。

2、通过喷水机构的作用，能通过水对光伏电板上的灰尘进行清除，如此，可对光伏电板上的灰尘清除的更加干净。

3、通过加压机构的作用，能将空气排入毛刷板内，如此，可加快水从出水管内排出，提高清洗效率。

附图说明

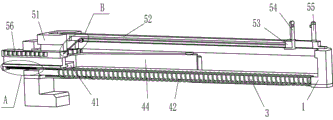

图1为本发明的立体结构示意图。

图2为本发明的第一种部分立体结构示意图。

图3为本发明的第二种部分立体结构示意图。

图4为本发明的第三种部分立体结构示意图。

图5为本发明A部分的放大示意图。

图6为本发明B部分的放大示意图。

图7为本发明C部分的放大示意图。

图8为本发明D部分的放大示意图。

图9为本发明E部分的放大示意图。

其中，上述附图包括以下附图标记：1、框架，2、挂钩，3、导杆，4、清灰机构，41、滑动板，42、第一弹簧，43、齿轮，44、空心毛刷板，45、转轴，5、驱动机构，51、滑块，52、摆动杆，53、导向块，54、拉杆，55、固定杆，56、双向齿条，57、第二弹簧，58、导线轮，59、拉线，6、喷水机构，61、竖板，62、转杆，63、海绵辊，64、密封板，65、出水管，66、塞子，7、加压机构，71、凸轮，72、筒体，73、单向出气管，74、固定板，75、活塞杆，76、第三弹簧，77、接触轮，78、单向进气管，8、L型板，9、第四弹簧，10、u型块，11、卡板，12、通孔。

具体实施方式

尽管可关于特定应用或行业来描述本发明，但是本领域的技术人员将会认识到本发明的更广阔的适用性。本领域的普通技术人员将会认识到诸如：在上面、在下面、向上、向下等之类的术语是用于描述附图，而非表示对由所附权利要求限定的本发明范围的限制。诸如：第一或第二之类的任何数字标号仅为例示性的，而并非旨在以任何方式限制本发明的范围。

实施例1

一种光伏电板表面清灰装置，如图1、图2、图3、图5和图6所示，包括有框架1、挂钩2、导杆3、清灰机构4和驱动机构5，框架1外底部左侧固接有挂钩2，框架1内下部左右两侧之间固接有导杆3，导杆3与框架1下部之间设有清灰机构4，框架1上部设有驱动机构5，驱动机构5与清灰机构4接触配合。

清灰机构4包括有滑动板41、第一弹簧42、齿轮43、空心毛刷板44和转轴45，框架1下部与导杆3之间滑动式的设有滑动板41，滑动板41右侧面下部中间与框架1下部内右侧面之间连接有第一弹簧42，第一弹簧42套在导杆3上，滑动板41顶部前后两侧都转动式的连接有转轴45，转轴45顶端固接有齿轮43，齿轮43与驱动机构5接触配合，转轴45周向固接有空心毛刷板44。

驱动机构5包括有滑块51、摆动杆52、导向块53、拉杆54、固定杆55、双向齿条56、第二弹簧57、导线轮58和拉线59，框架1上部滑动式的穿接有滑块51，滑块51右侧面中部转动式的连接有摆动杆52，摆动杆52右部滑动式的穿接有导向块53，导向块53顶部右侧中间固接有拉杆54，摆动杆52顶部右侧中间固接有固定杆55，固定杆55与拉杆54配合，摆动杆52底部左侧转动式的连接有导线轮58，滑动板41顶部中间滑动式的设有双向齿条56，双向齿条56左端贯穿框架1左侧中部与其滑动配合，双向齿条56内左侧面与滑动板41左侧面之间连接有第二弹簧57，双向齿条56与前后两侧齿轮43啮合，双向齿条56右端固接有拉线59，拉线59尾端绕过导线轮58与导向块53左侧面下部固定连接。

首先操作人员拿着框架1使得挂钩2挂在光伏垫板上，毛刷板与光伏电板接触，再拉动驱动机构5向上摆动一定距离，驱动机构5向上摆动带动清灰机构4运作张开，再拉动驱动机构5向右移动，驱动机构5向右移动带动清灰机构4向右移动，清灰机构4向右移动将光伏电板上的灰尘清除，当清灰机构4向右移动至最大行程时，松开驱动机构5，驱动机构5向左移动带动清灰机构4向左移动复位，且驱动机构5向下摆动复位，驱动机构5向下摆动带动清灰机构4向内摆动复位，即可将本装置从光伏垫板上取下，对下一块光伏电板进行清灰。

当本装置挂在光伏电板上时，毛刷板与光伏电板接触，即可拉动驱动机构5向上摆动一定距离，驱动机构5向上摆动一定距离带动前后两侧齿轮43向外转动，齿轮43向外转动带动转轴45向外转动，转轴45向外转动带动毛刷板向外摆动，毛刷板向外摆动呈展开状态时，停止拉动驱动机构5运作，拉动驱动机构5向右移动，驱动机构5向右移动带动滑动板41向右移动，第一弹簧42压缩，滑动板41向右移动带动转轴45向右移动，转轴45向右移动带动毛刷板向右移动，毛刷板向右移动对光伏电板上的灰尘进行清除，当滑动板41向右移动至最大行程时，停止拉动驱动机构5向右移动，松开驱动机构5，因第一弹簧42的作用，滑动板41向左移动带动驱动机构5向左移动复位，且滑动板41还通过转轴45带动毛刷板向左移动复位，此时，驱动机构5向下摆动复位，驱动机构5向下摆动复位带动齿轮43向内转动复位，齿轮43复位通过转轴45带动毛刷板向内摆动复位，如此，可完成对光伏电板上灰尘的清理。

当本装置挂在光伏电板上时，即可拉动摆动杆52向上摆动至合适的位置，再拉动拉杆54向右移动，拉杆54向右移动带动导向块53向右移动，导向块53向右移动带动拉线59向右移动，拉线59向右移动带动双向齿条56向右移动，第二弹簧57压缩，双向齿条56向右移动带动齿轮43向外转动，也就使得毛刷板向外摆动展开，双向齿条56向右移动至最大行程时，拉杆54也就与固定杆55接触移动至最大行程，继续拉动拉杆54与固定杆55向右移动，固定杆55向右移动带动摆动杆52向右移动，摆动杆52向右移动带动滑块51向右移动，且拉杆54还带动导向块53向右移动，导向块53向右移动通过拉线59带动双向齿条56向右移动，双向齿条56向右移动带动滑动板41向右移动，也就使得毛刷板向右移动对光伏电板上的灰尘进行清除。当滑动板41向右移动至最大行程时，松开拉杆54，滑动板41向左移动复位带动双向齿条56向左移动复位，双向齿条56向左移动复位通过拉线59带动导向块53向左移动，也就带动摆动杆52向左移动复位，因第二弹簧57的作用，双向齿条56向左移动带动齿轮43向内转动复位，也就使得毛刷板向内摆动复位，且因重力的作用，摆动杆52向下摆动复位。

实施例2

在实施例1的基础之上，如图1、图4和图7所示，还包括有喷水机构6，喷水机构6包括有竖板61、转杆62、海绵辊63、密封板64、出水管65和塞子66，空心毛刷板44顶部右侧嵌入式的设有塞子66，毛刷板内侧下部周向固接有密封板64，密封板64上均匀间隔的固定穿接有出水管65，毛刷板底部左右两侧都固接有竖板61，左右两侧竖板61之间转动式的连接有转杆62，转杆62上均匀间隔的固定套装有海绵辊63，海绵辊63与出水管65对应。

还包括有加压机构7，加压机构7包括有凸轮71、筒体72、单向出气管73、固定板74、活塞杆75、第三弹簧76、接触轮77和单向进气管78，毛刷板外右侧面固接有筒体72，筒体72左侧上部连接有单向出气管73，单向出气管73与筒体72内连通，单向出气管73尾端贯穿毛刷板右侧上部与其连通，筒体72内侧下部周向固接有固定板74，固定板74中部滑动式的穿接有活塞杆75，活塞杆75顶端与筒体72内滑动配合，活塞杆75内顶部与固定板74顶部之间绕接有第三弹簧76，活塞杆75底端转动式的连接有接触轮77，转杆62右端固接有凸轮71，凸轮71与接触轮77接触配合，筒体72顶部连接有单向进气管78，单向进气管78与筒体72内连通。

当本装置挂在光伏电板上时，将塞子66从毛刷板上拔下，再将适量的水倒入毛刷板内，毛刷板内装有适量的水时，将塞子66塞回至毛刷板上，进而毛刷板在光伏电板上移动时，毛刷板内的水通过出水管65排出，水喷在海绵辊63上，毛刷板移动还带动竖板61移动，竖板61移动带动转杆62移动，转杆62移动带动海绵辊63移动，海绵辊63移动在光伏电板上滚动，海绵辊63转动通过水对光伏电板上的灰尘进行清除。当毛刷板停止移动时，海绵辊63也就停止移动。如此，可对光伏电板上的灰尘清除的更加干净。

当转杆62转动时，转杆62转动还带动凸轮71转动，因第三弹簧76的作用，凸轮71转动带动活塞杆75上下移动，活塞杆75向下移动时，活塞杆75通过单向进气管78将空气抽入筒体72内，当活塞杆75向上移动时，活塞杆75将筒体72内的空气推入单向出气管73内，单向出气管73内的空气排入毛刷板内，空气也就加快毛刷板内水的排出，如此反复，可对不断的将空气排入毛刷板内使水排出的更快。当转杆62停止转动时，凸轮71也就停止转动，凸轮71停止带动活塞杆75上下移动，空气停止排入毛刷板内。如此，可加快水从出水管65内排出，提高清洗效率。

实施例3

在实施例1和实施例2的基础之上，如图1、图2、图8和图9所示，还包括有L型板8和第四弹簧9，框架1外顶部右侧前部滑动式的设有L型板8，L型板8与摆动杆52右端接触配合，L型板8外前侧面与框架1内部之间连接有第四弹簧9。

还包括有u型块10和卡板11，固定杆55左侧面上部固接有u型块10，u型块10内右侧面中部转动式的连接有卡板11，卡板11左部位于u型块10左侧，卡板11与拉杆54配合，拉杆54上部开有通孔12，通孔12与u型块10配合。

当需要拉动摆动杆52向上摆动时，拉动L型板8向前移动，第四弹簧9压缩，L型板8向前移动与摆动杆52脱离，即可拉动摆动杆52向上摆动一定距离，松开L型板8，因第四弹簧9的作用，L型板8向后移动复位。当摆动杆52需要复位时，操作人员拉动L型板8向前移动一定距离，再松开摆动杆52复位，松开L型板8复位。如此，本装置移动时，可避免摆动杆52随意摆动。

当拉杆54向右移动与固定杆55接触时，u型块10穿过通孔12，操作人员再扭动卡板11转动九十度，卡板11与拉杆54接触对其进行限位。当需要使拉杆54复位时，扭动卡杆转动九十度复位，卡板11与拉杆54脱离，拉杆54向左移动复位。如此，无需操作人员一直握住拉杆54使其与固定杆55接触，省时省力。

上述实施例是提供给熟悉本领域内的人员来实现或使用本发明的，熟悉本领域的人员可在不脱离本发明的发明思想的情况下，对上述实施例做出种种修改或变化，因而本发明的保护范围并不被上述实施例所限，而应该是符合权利要求书提到的创新性特征的最大范围。

Claims (8)

1.一种光伏电板表面清灰装置，其特征是，包括有：

框架（1），所述框架（1）外一侧边缘位置固接有挂钩（2）；

导杆（3），所述导杆（3）固接于所述框架（1）内其中两侧之间；

清灰机构（4），安装于所述导杆（3）与所述框架（1）之间，用于对光伏电板上的灰尘进行清除；

驱动机构（5），安装于所述框架（1）上，其与所述清灰机构（4）接触配合，用于提供动力。

2.按照权利要求1所述的一种光伏电板表面清灰装置，其特征是，清灰机构（4）包括有：

滑动板（41），所述滑动板（41）滑动式的套装于所述导杆（3）上，其与所述框架（1）滑动配合；

转轴（45），所述转轴（45）对称式的转动式连接于所述滑动板（41）一侧；

齿轮（43），所述齿轮（43）固定套装于所述转轴（45）端部，其与所述驱动机构（5）接触配合；

空心毛刷板（44），所述空心毛刷板（44）固定套装于靠近所述齿轮（43）的所述转轴（45）一侧周向；

第一弹簧（42），所述第一弹簧（42）连接于所述滑动板（41）一侧与所述框架（1）内一侧之间，其套装于所述导杆（3）上。

3.按照权利要求2所述的一种光伏电板表面清灰装置，其特征是，驱动机构（5）包括有：

滑块（51），所述滑块（51）滑动式的穿接于远离所述挂钩（2）的所述框架（1）一侧；

摆动杆（52），所述摆动杆（52）转动式的连接于所述滑块（51）一侧；

导向块（53），所述导向块（53）滑动式的穿接于远离所述滑块（51）的所述摆动杆（52）一侧；

拉杆（54），所述拉杆（54）固接于远离所述导杆（3）的所述导向块（53）一侧；

固定杆（55），所述固定杆（55）固接于远离所述导杆（3）与所述滑块（51）的所述摆动杆（52）一侧，其与所述拉杆（54）配合；

双向齿条（56），所述双向齿条（56）滑动式的放置于远离所述导杆（3）的所述滑动板（41）一侧，其与两个所述齿轮（43）啮合；

第二弹簧（57），所述第二弹簧（57）连接于远离所述固定杆（55）的所述双向齿条（56）内一侧与所述滑动板（41）一侧之间；

导线轮（58），所述导线轮（58）转动式的连接于朝向所述导杆（3）的所述摆动杆（52）一侧；

拉线（59），所述拉线（59）固接于朝向所述导向块（53）的所述双向齿条（56）端部，其尾端绕过所述导线轮（58）与所述导向块（53）一侧固定连接。

4.按照权利要求3所述的一种光伏电板表面清灰装置，其特征是，还包括有喷水机构（6），喷水机构（6）包括有：

密封板（64），所述密封板（64）固接于远离所述摆动杆（52）的所述空心毛刷板（44）内一侧周向；

出水管（65），所述出水管（65）间隔固定穿接于所述密封板（64）上；

竖板（61），所述竖板（61）对称式的固接于远离所述摆动杆（52）的所述空心毛刷板（44）一侧；

转杆（62），所述转杆（62）转动式的穿接于每侧两块所述竖板（61）之间；

海绵辊（63），所述海绵辊（63）间隔固定套装于所述转杆（62）上，其与所述出水管（65）对应；

塞子（66），所述塞子（66）嵌入式的穿接于远离所述转轴（45）的所述空心毛刷板（44）一侧。

5.按照权利要求4所述的一种光伏电板表面清灰装置，其特征是，还包括有加压机构（7），加压机构（7）包括有：

筒体（72），所述筒体（72）固接于远离所述转轴（45）的所述空心毛刷板（44）外一侧；

单向出气管（73），所述单向出气管（73）固接于朝向所述转轴（45）的所述筒体（72）一侧并连通，其尾端贯穿所述空心毛刷板（44）并连通；

单向进气管（78），所述单向进气管（78）固接于所述筒体（72）一侧并连通；

固定板（74），所述固定板（74）固接于远离所述单向进气管（78）的所述筒体（72）内一侧周向；

活塞杆（75），所述活塞杆（75）滑动式的穿接于所述固定板（74）中部，其一端与所述筒体（72）内滑动配合；

第三弹簧（76），所述第三弹簧（76）绕接于靠近所述单向进气管（78）的所述活塞杆（75）内一侧与朝向所述单向出气管（73）的所述固定板（74）一侧之间；

接触轮（77），所述接触轮（77）转动式的连接于远离所述单向进气管（78）的所述活塞杆（75）端部；

凸轮（71），所述凸轮（71）固接于远离所述转轴（45）的所述转杆（62）端部，其与所述接触轮（77）接触配合。

6.按照权利要求5所述的一种光伏电板表面清灰装置，其特征是，还包括有：

L型板（8），所述L型板（8）滑动式的放置于远离所述导杆（3）与所述第二弹簧（57）的所述框架（1）外一侧，其与所述摆动杆（52）端部接触配合；

第四弹簧（9），所述第四弹簧（9）连接于所述L型板（8）外一侧与所述框架（1）内部之间。

7.按照权利要求6所述的一种光伏电板表面清灰装置，其特征是，还包括有：

u型块（10），所述u型块（10）固接于朝向所述滑块（51）且远离所述框架（1）的所述固定杆（55）一侧；

卡板（11），所述卡板（11）转动式的连接于所述u型块（10）内一侧，其与所述拉杆（54）配合；

通孔（12），所述通孔（12）开于远离所述框架（1）的所述拉杆（54）一侧，其与所述u型块（10）配合。

8.按照权利要求7所述的一种光伏电板表面清灰装置，其特征是，所述拉杆（54）的材质为橡胶。
