CN112665569A - 一种电力系统设备支柱垂直度快速测量工具 - Google Patents

Abstract

本发明公开了一种电力系统设备支柱垂直度快速测量工具，包括底座、活动杆、夹持器和用于角度测量的量角器；所述活动杆通过夹持器与设备支柱固定连接，活动杆的前侧转动安装有水平仪，水平仪通过旋转轴转动安装在活动杆的前侧，旋转轴上固定安装有副齿轮，活动杆的前侧还转动安装有主齿轮，主齿轮与副齿轮啮合。本发明将活动杆通过夹持器与设备支柱固定连接，活动杆的前侧转动安装有水平仪，将活动杆与设备支柱垂直固定，调节水平仪至水平状态，通过测量水平仪与活动杆之间的角度即可计算出设备支柱与地面（水平面）的垂直度，不仅结构简单，而且测量方便。

Description

一种电力系统设备支柱垂直度快速测量工具

技术领域

本发明涉及电力设备技术领域，具体是一种电力系统设备支柱垂直度快速测量工具。

背景技术

近年来，社会经济发展迅猛，电力需求持续增长，为了解决供电紧张以及增强电网稳定运行的可靠性，电力企业加大力度进行电网建设。目前多数的变电站均为户外敞开式的变电站，在户外敞开式的变电站中，电气设备需要安装在钢铁支柱基础之上，钢铁支柱安装的垂直度不合格会对设备的安全稳定运行带来严重的影响。一是使刀闸合闸不到位，导电部分的接触面减少，接触电阻增大，在设备投入运行后会出现发热现象；二是造成电气设备重心偏移，严重的话会导致坍塌，存在极大的安全隐患。

因此，对电气设备支柱的垂直度的验收显得尤为重要。当前电力系统普遍采用的是传统的铅垂线加钢尺的垂直度检测方法，这种方法一方面需要等到铅垂线稳定后才能得到测量结果，耗费大量时间；另一方面铅垂线受风力影响大，不稳定，造成测量结果不可靠。

因此，针对以上现状，迫切需要开发一种电力系统设备支柱垂直度快速测量工具，以克服当前实际应用中的不足。

发明内容

本发明的目的在于提供一种电力系统设备支柱垂直度快速测量工具，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种电力系统设备支柱垂直度快速测量工具，包括底座、活动杆、夹持器和用于角度测量的量角器；所述活动杆通过夹持器与设备支柱固定连接，活动杆的前侧转动安装有水平仪，水平仪通过旋转轴转动安装在活动杆的前侧，旋转轴上固定安装有副齿轮，活动杆的前侧还转动安装有主齿轮，主齿轮与副齿轮啮合。

作为本发明进一步的方案：所述活动杆上还固定安装有步进电机，步进电机的输出端与主齿轮固定连接。

作为本发明进一步的方案：所述夹持器包括两个对称安装在活动杆左端两侧的夹持臂，夹持臂的一端通过连接座铰接安装在活动杆上。

作为本发明进一步的方案：夹持臂为半圆环结构。

作为本发明进一步的方案：夹持臂的内侧均匀设置有若干防滑块。

作为本发明进一步的方案：所述活动杆左端的两侧还对称铰接安装有两根电动伸缩杆，电动伸缩杆的伸缩端与夹持臂铰接。

作为本发明进一步的方案：所述防滑块包括顶杆和顶块，顶块固定安装在顶杆的一端，顶杆的另一端滑动安装在夹持臂开设的滑槽内部。

作为本发明进一步的方案：顶杆通过连接弹簧与滑槽固定连接。

作为本发明进一步的方案：所述底座上横向转动安装有调节螺杆，调节螺杆上螺纹连接有螺套，螺套的下侧与底座滑动连接，螺套的上侧与活动杆固定连接。

作为本发明进一步的方案：所述底座的底部还固定安装有驱动电机，驱动电机的输出端通过锥齿轮组与调节螺杆传动连接。

一种电力系统设备支柱垂直度快速测量工具的测量方法，包括以下步骤：

S1、将活动杆与设备支柱垂直固定，调节水平仪至水平状态；

S2、令设备支柱为直线EF，活动杆为直线OH，水平仪为直线OG，测量水平仪与活动杆之间的角度∠GOH，由于水平仪与地面(水平面)平行，从而得到设备支柱与地面∠EOG 的角度为：

∠EOG＝180°-∠HOF-∠GOH＝90°-∠GOH。

与现有技术相比，本发明的有益效果是：

1、本发明将活动杆通过夹持器与设备支柱固定连接，活动杆的前侧转动安装有水平仪，将活动杆与设备支柱垂直固定，调节水平仪至水平状态，通过测量水平仪与活动杆之间的角度即可计算出设备支柱与地面(水平面)的垂直度，不仅结构简单，而且测量方便；

2、本发明在底座上横向转动安装有调节螺杆，调节螺杆上螺纹连接有螺套，螺套的下侧与底座滑动连接，螺套的上侧与活动杆固定连接，通过带动调节螺杆转动，从而对活动杆的左右位置进行调节，提高测量工具的测量范围。

附图说明

图1为电力系统设备支柱垂直度快速测量工具的结构示意图。

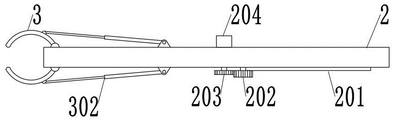

图2为电力系统设备支柱垂直度快速测量工具中活动杆和夹持器的俯视图。

图3为电力系统设备支柱垂直度快速测量工具中夹持器的结构示意图。

图4为图3中A处的局部放大示意图。

图5为电力系统设备支柱垂直度快速测量工具中垂直角度测量示意图。

图中：1-底座、101-螺套、102-调节螺杆、103-驱动电机、104-锥齿轮组、2-活动杆、201-水平仪、202-副齿轮、203-主齿轮、204-步进电机、3-夹持器、301-连接座、302-电动伸缩杆、303-顶块、304-顶杆、305-连接弹簧。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。

在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。

在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。

实施例1

请参阅图1-4，本发明实施例中，一种电力系统设备支柱垂直度快速测量工具，包括底座1、活动杆2、夹持器3和用于角度测量的量角器；所述活动杆2通过夹持器3与设备支柱固定连接，活动杆2的前侧转动安装有水平仪201，将活动杆2与设备支柱垂直固定，调节水平仪201至水平状态，通过测量水平仪与活动杆2之间的角度即可计算出设备支柱与地面(水平面)的垂直度；

所述水平仪201通过旋转轴转动安装在活动杆2的前侧，旋转轴上固定安装有副齿轮 202，活动杆2的前侧还转动安装有主齿轮203，主齿轮203与副齿轮202啮合，用于带动副齿轮202及水平仪201转动；

具体的，本实施例中，所述活动杆2上还固定安装有步进电机204，步进电机204的输出端与主齿轮203固定连接，用于带动主齿轮203转动；

所述夹持器3包括两个对称安装在活动杆2左端两侧的夹持臂，夹持臂的一端通过连接座301铰接安装在活动杆2上，夹持臂为半圆环结构，且夹持臂的内侧均匀设置有若干防滑块；所述活动杆2左端的两侧还对称铰接安装有两根电动伸缩杆302，电动伸缩杆302的伸缩端与夹持臂铰接，用于带动夹持臂开合，对设备支柱进行夹持固定；

具体的，本实施例中，所述防滑块包括顶杆304和顶块303，顶块303固定安装在顶杆304的一端，顶杆304的另一端滑动安装在夹持臂开设的滑槽内部，且顶杆304通过连接弹簧305与滑槽固定连接，从而带动顶杆304滑动，能够对不同直径的设备支柱进行夹持固定；

所述底座1上横向转动安装有调节螺杆102，调节螺杆102上螺纹连接有螺套101，螺套101的下侧与底座1滑动连接，螺套101的上侧与活动杆2固定连接；所述底座1的底部还固定安装有驱动电机103，驱动电机103的输出端通过锥齿轮组104与调节螺杆102 传动连接，用于带动调节螺杆102转动，从而对活动杆2的左右位置进行调节。

实施例2

请参阅图1-4，本发明实施例中，一种电力系统设备支柱垂直度快速测量工具，包括底座1、活动杆2、夹持器3和用于角度测量的量角器；所述活动杆2通过夹持器3与设备支柱固定连接，活动杆2的前侧转动安装有水平仪201，将活动杆2与设备支柱垂直固定，调节水平仪201至水平状态，通过测量水平仪与活动杆2之间的角度即可计算出设备支柱与地面(水平面)的垂直度；

所述水平仪201通过旋转轴转动安装在活动杆2的前侧，旋转轴上固定安装有副齿轮 202，活动杆2的前侧还转动安装有主齿轮203，主齿轮203与副齿轮202啮合，用于带动副齿轮202及水平仪201转动；

具体的，本实施例中，所述活动杆2上还固定安装有步进电机204，步进电机204的输出端与主齿轮203固定连接，用于带动主齿轮203转动；

所述夹持器3包括两个对称安装在活动杆2左端两侧的夹持臂，夹持臂的一端通过连接座301铰接安装在活动杆2上，夹持臂为半圆环结构，且夹持臂的内侧均匀设置有若干防滑块；所述活动杆2左端的两侧还对称铰接安装有两根电动伸缩杆302，电动伸缩杆302的伸缩端与夹持臂铰接，用于带动夹持臂开合，对设备支柱进行夹持固定；

具体的，本实施例中，所述防滑块包括顶杆304和顶块303，顶块303固定安装在顶杆304的一端，顶杆304的另一端滑动安装在夹持臂开设的滑槽内部，且顶杆304通过连接弹簧305与滑槽固定连接，从而带动顶杆304滑动，能够对不同直径的设备支柱进行夹持固定；

所述底座1上横向转动安装有调节螺杆102，调节螺杆102上螺纹连接有螺套101，螺套101的下侧与底座1滑动连接，螺套101的上侧与活动杆2固定连接；所述底座1的底部还固定安装有驱动电机103，驱动电机103的输出端通过锥齿轮组104与调节螺杆102 传动连接，用于带动调节螺杆102转动，从而对活动杆2的左右位置进行调节。

请参阅图5，一种电力系统设备支柱垂直度快速测量工具的测量方法，包括以下步骤：

S1、将活动杆2与设备支柱垂直固定，调节水平仪201至水平状态；

S2、令设备支柱为直线EF，活动杆2为直线OH，水平仪201为直线OG，测量水平仪201与活动杆2之间的角度∠GOH，由于水平仪201与地面(水平面)平行，从而得到设备支柱与地面∠EOG的角度为：

∠EOG＝180°-∠HOF-∠GOH＝90°-∠GOH。

以上的仅是本发明的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本发明构思的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。

Claims (10)

1.一种电力系统设备支柱垂直度快速测量工具，其特征在于，包括底座（1）、活动杆（2）、夹持器（3）和用于角度测量的量角器；所述活动杆（2）通过夹持器（3）与设备支柱固定连接，活动杆（2）的前侧转动安装有水平仪（201），水平仪（201）通过旋转轴转动安装在活动杆（2）的前侧，旋转轴上固定安装有副齿轮（202），活动杆（2）的前侧还转动安装有主齿轮（203），主齿轮（203）与副齿轮（202）啮合。

2.根据权利要求1所述的电力系统设备支柱垂直度快速测量工具，其特征在于，所述活动杆（2）上还固定安装有步进电机（204），步进电机（204）的输出端与主齿轮（203）固定连接。

3.根据权利要求1所述的电力系统设备支柱垂直度快速测量工具，其特征在于，所述夹持器（3）包括两个对称安装在活动杆（2）左端两侧的夹持臂，夹持臂的一端通过连接座（301）铰接安装在活动杆（2）上。

4.根据权利要求3所述的电力系统设备支柱垂直度快速测量工具，其特征在于，夹持臂为半圆环结构。

5.根据权利要求4所述的电力系统设备支柱垂直度快速测量工具，其特征在于，夹持臂的内侧均匀设置有若干防滑块。

6.根据权利要求5所述的电力系统设备支柱垂直度快速测量工具，其特征在于，所述活动杆（2）左端的两侧还对称铰接安装有两根电动伸缩杆（302），电动伸缩杆（302）的伸缩端与夹持臂铰接。

7.根据权利要求6所述的电力系统设备支柱垂直度快速测量工具，其特征在于，所述防滑块包括顶杆（304）和顶块（303），顶块（303）固定安装在顶杆（304）的一端，顶杆（304）的另一端滑动安装在夹持臂开设的滑槽内部。

8.根据权利要求7所述的电力系统设备支柱垂直度快速测量工具，其特征在于，顶杆（304）通过连接弹簧（305）与滑槽固定连接。

9.根据权利要求1-8任一所述的电力系统设备支柱垂直度快速测量工具，其特征在于，所述底座（1）上横向转动安装有调节螺杆（102），调节螺杆（102）上螺纹连接有螺套（101），螺套（101）的下侧与底座（1）滑动连接，螺套（101）的上侧与活动杆（2）固定连接。

10.根据权利要求9所述的电力系统设备支柱垂直度快速测量工具，其特征在于，所述底座（1）的底部还固定安装有驱动电机（103），驱动电机（103）的输出端通过锥齿轮组（104）与调节螺杆（102）传动连接。
