Abstract

本发明涉及酒水运输技术领域，且公开了一种酒水运输用高分子防震设备，所述酒盒的内壁相对一侧有凹槽，所述酒盒的内底壁有安装槽，所述酒盒的内部有酒瓶，所述橡胶垫的底部有连接箱，所述连接箱的内顶壁有第二弹簧，所述第二弹簧的底部有连接杆，所述连接箱的底部有推板，所述推板的下方有活动块，两个所述活动块的相背一侧有第三弹簧，两个所述酒瓶之间有固定板。酒水在运输发生晃动时，酒瓶挤压橡胶块，橡胶块压缩弹簧，当发生颠簸时，酒瓶挤压橡胶垫，橡胶垫带动连接箱和推板下移，推板下移推动活动块向外侧移动，活动块挤压第三弹簧，挡板上移挤压第四弹簧，第四弹簧推动挡板上移复位，挡板通过固定杆推动移动块复位。

Description

一种酒水运输用高分子防震设备
技术领域
本发明涉及酒水运输技术领域，具体为一种酒水运输用高分子防震设备。
背景技术
随着交通运输以及物流行业的快速发展，需要运输的货物品种越来越多，对运载盒装置的要求也越来越苛刻，尤其是在运送易碎品时，例如酒类，酒在运输时，由于道路的不平整，易发生晃动和颠簸，酒瓶与酒盒之间发生撞击，造成酒瓶的破裂，一般都会在酒盒底部垫上一层带有凹槽的泡沫，将瓶底固定，但酒瓶在晃动倒翻时，易损坏酒瓶，为了保证酒水的运输安全，因此，我们提出了一种酒水运输用高分子防震设备。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种酒水运输用高分子防震设备，具备保护酒水运输的安全，不易破损的优点，解决了运输时易撞击破裂的问题。
(二)技术方案
为实现上述保护酒水运输的安全，不易破损的目的，本发明提供如下技术方案：一种酒水运输用高分子防震设备，包括酒盒，所述酒盒的顶部活动连接有盒盖，所述盒盖的底部开设有固定槽，所述固定槽的相对一侧固定连接有固定块，所述固定槽的底壁固定连接有移动块，所述移动块的顶部固定连接有固定杆，所述固定杆的顶部固定连接有挡板，所述挡板的顶部固定连接有第四弹簧，所述酒盒的外侧固定连接有固定栓，所述盒盖的底部固定连接有锁扣，所述酒盒的内壁相对一侧开设有凹槽，所述酒盒的内底壁开设有安装槽，所述酒盒的内部活动连接有酒瓶，所述酒瓶的外侧固定连接有海绵和橡胶块，两个所述橡胶块的相背一侧固定连接有第一弹簧，所述酒瓶的底部固定连接有橡胶垫，所述橡胶垫的底部固定连接有连接箱，所述连接箱的内顶壁固定连接有第二弹簧，所述第二弹簧的底部固定连接有连接杆，所述连接箱的底部固定连接有推板，所述推板的下方设置有活动块，两个所述活动块的相背一侧固定连接有第三弹簧，两个所述酒瓶之间固定连接有固定板。
优选的，所述第一弹簧连接于凹槽的内壁，固定弹簧。
优选的，所述固定块的形状为半圆形。
优选的，所述推板的形状为三角形。
优选的，所述固定板的外侧开设有连接槽，用于固定酒瓶。
优选的，所述移动块位于两个固定块之间，移动块同于固定瓶盖的位置。
优选的，两个所述活动块的相对一侧的顶部与推板的底部接触，推板推动活动块移动。
优选的，两个所述固定块之间的距离等于瓶颈的宽度，固定块用于固定瓶颈。
(三)有益效果
与现有技术相比，本发明提供了一种酒水运输用高分子防震设备，具备以下有益效果：
1、该酒水运输用高分子防震设备，酒水在运输发生晃动时，酒瓶挤压橡胶块，橡胶块压缩弹簧，当发生颠簸时，酒瓶挤压橡胶垫，橡胶垫带动连接箱和推板下移，推板下移推动活动块向外侧移动，活动块挤压第三弹簧，同时，连接箱带动第二弹簧和连接杆下移，停止颠簸时，橡胶垫不受挤压，连接箱不受力，第三弹簧推动活动块复位，活动块通过推板和连接箱推动橡胶垫复位，当发生向上的簸动时，瓶盖向上挤压移动块，移动块通过固定杆推动挡板上移，挡板上移挤压第四弹簧，停止颠簸时，移动块不受挤压，第四弹簧推动挡板上移复位，挡板通过固定杆推动移动块复位，酒水在运输时，通过弹簧缓冲装置减少对酒瓶的震动，有效减少酒瓶的破裂，保证酒水运输的安全。
2、该酒水运输用高分子防震设备，盒盖为活动盖，需要装酒时，打开盒盖，将酒放置在酒盒内，装酒完成后，盖上盒盖，将锁扣通过固定栓锁紧盒盖，用于密封酒瓶，且防止酒盒被进灰。
3、该酒水运输用高分子防震设备，酒瓶放置在酒盒内，在酒瓶的周围填满海绵，用于固定酒瓶的位置，减少酒瓶在运输时发生的震动，保证酒水的完整性。
附图说明
图1为本发明结构示意图；

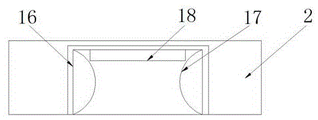

图2为本实用盒盖部分结构示意图；
图3为本实用橡胶垫部分结构示意图；
图4为本实用盒盖内部结构示意图；
图5为本实用橡胶块部分结构示意图；
图6为本实用酒瓶仰视结构示意图。
图中：1-酒盒、2-盒盖、3-固定栓、4-锁扣、5-凹槽、6-第一弹簧、7- 橡胶块、8-橡胶垫、9-固定板、10-连接箱、11-第二弹簧、12-连接杆、13- 推板、14-活动块、15-第三弹簧、16-固定槽、17-固定块、18-移动块、19- 固定杆、20-挡板、21-第四弹簧、22-安装槽、23-酒瓶、24-海绵。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-6，一种酒水运输用高分子防震设备，包括酒盒1，酒盒1的顶部活动连接有盒盖2，盒盖2为活动盖，盒盖2的底部开设有固定槽16，固定槽16的相对一侧固定连接有固定块17，固定块17的形状为三角形，两个固定块17之间的距离等于瓶颈的宽度，同于固定瓶颈的位置，防止瓶颈发生晃动，固定槽16的底壁固定连接有移动块18，移动块18位于两个固定块 17之间，移动块18用于固定瓶盖的位置，防止瓶盖发生晃动，移动块18的顶部固定连接有固定杆19，固定杆19的顶部固定连接有挡板20，挡板20的顶部固定连接有第四弹簧21，酒盒1的外侧固定连接有固定栓3，盒盖2的底部固定连接有锁扣4，酒盒1的内壁相对一侧开设有凹槽5，酒盒1的内底壁开设有安装槽22，酒盒1的内部活动连接有酒瓶23，酒瓶23的外侧固定连接有海绵24和橡胶块7，海绵24填充在酒瓶23的周围，保证酒瓶23的密封性，两个橡胶块7的相背一侧固定连接有第一弹簧6，第一弹簧6连接于凹槽5内，用于固定弹簧，酒瓶23的底部固定连接有橡胶垫8，橡胶垫8的底部固定连接有连接箱10，连接箱10的内顶壁固定连接有第二弹簧11，第二弹簧11的底部固定连接有连接杆12，连接箱10的底部固定连接有推板13，推板13的形状为三角形，推板13的下方设置有活动块14，两个活动块14的相对一侧的顶部与推板13的底部接触，推板13推动活动块14移动，两个活动块14的相背一侧固定连接有第三弹簧15，两个酒瓶23之间固定连接有固定板9，固定板9的外侧开设有连接槽，连接槽内放置有弹簧和橡胶块7，用于固定酒瓶的位置。
工作原理：盒盖2打开，将酒瓶23放进酒盒1内，酒瓶23固定在两个橡胶块7之间，在酒瓶23的周围填充海绵24，盖上盒盖2，瓶盖与移动块18 接触，两个固定块17将瓶颈固定，并将锁扣4通过固定栓3锁紧，酒盒1在运输发生晃动时，酒瓶23向前或向后挤压橡胶块7，橡胶块7挤压第一弹簧 6，不发生晃动时，弹簧复位，推动橡胶块7复位，当酒盒1发生向下颠簸时，酒瓶23向下挤压橡胶垫8，橡胶垫8下移带动连接箱10和推板13下移，推板13推动活动块14向外侧移动，活动块14移动挤压第三弹簧15，连接箱 10下移带动第二弹簧11和连接杆12下移，连接杆12下移至安装槽22内，连接杆12移动至安装槽22的底部并向上挤压第二弹簧11，不发生颠簸时，橡胶垫7不受挤压，带动连接箱10不受力，第三弹簧15推动活动块14复位，活动块14通过推板13和连接箱10推动橡胶垫8复位，第二弹簧11带动连接杆12复位，当酒盒1向上颠簸时，瓶盖挤压移动块18，移动，18通过固定杆19推动挡板20上移，挡板20向上挤压第四弹簧21，不发生颠簸时，移动块18不受力，第四弹簧21复位，推动挡板20下移，挡板20通过固定杆 19推动移动块18复位。
综上所述，该酒水运输用高分子防震设备，酒水在运输发生晃动时，酒瓶23挤压橡胶块7，橡胶块7压缩弹簧，当发生颠簸时，酒瓶23挤压橡胶垫 8，橡胶垫8带动连接箱10和推板13下移，推板13下移推动活动块14向外侧移动，活动块14挤压第三弹簧15，同时，连接箱10带动第二弹簧11和连接杆12下移，停止颠簸时，橡胶垫8不受挤压，连接箱10不受力，第三弹簧15推动活动块14复位，活动块14通过推板13和连接箱10推动橡胶垫8 复位，当发生向上的簸动时，瓶盖向上挤压移动块18，移动块18通过固定杆 17推动挡板20上移，挡板20上移挤压第四弹簧21，停止颠簸时，移动块18 不受挤压，第四弹簧21推动挡板20上移复位，挡板20通过固定杆19推动移动块18复位，酒水在运输时，通过弹簧缓冲装置减少对酒瓶23的震动，有效减少酒瓶23的破裂，保证酒水运输的安全。该酒水运输用高分子防震设备，盒盖2为活动盖，需要装酒时，打开盒盖2，将酒放置在酒盒1内，装酒完成后，盖上盒盖2，将锁扣4通过固定栓3锁紧盒盖2，用于密封酒瓶23，且防止酒盒1被进灰，该酒水运输用高分子防震设备，酒瓶23放置在酒盒1 内，在酒瓶23的周围填满海绵24，用于固定酒瓶23的位置，减少酒瓶23在运输时发生的震动，保证酒水的完整性。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

Claims (8)

1.一种酒水运输用高分子防震设备，包括酒盒（1），其特征在于：所述酒盒（1）的顶部活动连接有盒盖（2），所述盒盖（2）的底部开设有固定槽（16），所述固定槽（16）的相对一侧固定连接有固定块（17），所述固定槽（16）的底壁固定连接有移动块（18），所述移动块（18）的顶部固定连接有固定杆（19），所述固定杆（19）的顶部固定连接有挡板（20），所述挡板（20）的顶部固定连接有第四弹簧（21），所述酒盒（1）的外侧固定连接有固定栓（3），所述盒盖（2）的底部固定连接有锁扣（4），所述酒盒（1）的内壁相对一侧开设有凹槽（5），所述酒盒（1）的内底壁开设有安装槽（22），所述酒盒（1）的内部活动连接有酒瓶（23），所述酒瓶（23）的外侧固定连接有海绵（24）和橡胶块（7），两个所述橡胶块（7）的相背一侧固定连接有第一弹簧（6），所述酒瓶（23）的底部固定连接有橡胶垫（8），所述橡胶垫（8）的底部固定连接有连接箱（10），所述连接箱（10）的内顶壁固定连接有第二弹簧（11），所述第二弹簧（11）的底部固定连接有连接杆（12），所述连接箱（10）的底部固定连接有推板（13），所述推板（13）的下方设置有活动块（14），两个所述活动块（14）的相背一侧固定连接有第三弹簧（15），两个所述酒瓶（23）之间固定连接有固定板（9）。
2.根据权利要求1所述的一种酒水运输用高分子防震设备，其特征在于：所述第一弹簧（6）连接于凹槽（5）的内壁。
3.根据权利要求1所述的一种酒水运输用高分子防震设备，其特征在于：所述固定块（17）的形状为半圆形。
4.根据权利要求1所述的一种酒水运输用高分子防震设备，其特征在于：所述推板（13）的形状为三角形。
5.根据权利要求1所述的一种酒水运输用高分子防震设备，其特征在于：所述固定板（9）的外侧开设有连接槽。
6.根据权利要求1所述的一种酒水运输用高分子防震设备，其特征在于：所述移动块（18）位于两个固定块（17）之间。
7.根据权利要求1所述的一种酒水运输用高分子防震设备，其特征在于：两个所述活动块（14）的相对一侧的顶部与推板（13）的底部接触。
8.根据权利要求1所述的一种酒水运输用高分子防震设备，其特征在于：两个所述固定块（17）之间的距离等于瓶颈的宽度。
