CN112514821A - 家禽类的顺季节多产辅助系统 - Google Patents

Abstract

本发明公开了家禽类的顺季节多产辅助系统，涉及家禽多产辅助系统技术领域，为解决现有家禽类在面对不同的季节进行产蛋时，由于没有为家禽提供舒适的产蛋环境，导致家禽的生存质量和产蛋品质受到影响的问题。所述产蛋室的上方设置有封盖，所述产蛋室的后端设置有电控箱，所述产蛋室的内部设置有储料盆，所述产蛋室的一侧设置有第一壳体，所述产蛋室的另一侧设置有第二壳体，所述第二壳体和第一壳体的内部均安装有引风机，所述封盖的上方设置有饲料室，所述饲料室的前端面固定设置有进料斗，所述饲料室的内部设置有螺旋输送机构，所述螺旋输送机构的后端设置有混合搅拌机构，所述混合搅拌机构的下方设置有导料板。

Description

家禽类的顺季节多产辅助系统

技术领域

本发明涉及家禽多产辅助系统技术领域，具体为家禽类的顺季节多产辅助系统。

背景技术

随着人口增加和经济增长，我国家禽养殖业持续保持高速度增长。家禽产蛋是人们日常生活中最常见的饮食食物之一，鸡蛋、鸭蛋、鹅蛋、鹌鹑蛋、鸽子蛋，尤其是鸡蛋，都是人们餐桌上的常见食品。为了提高家禽产蛋的营养品质，养殖领域的研究人员近年来尝试了各种各样的喂养方法和饲料，改善的喂养方法通常是通过光照等条件改善家禽的作息时间，从而提高其产蛋率和产蛋质量，养殖户们为了追求效益，提高家禽生长速度及产蛋率和产蛋质量，不断对饲料成分进行改善。

现有家禽类在面对不同的季节进行产蛋时，由于没有为家禽提供舒适的产蛋环境，导致家禽的生存质量和产蛋品质受到影响；因此，不满足现有的需求，对此我们提出了家禽类的顺季节多产辅助系统。

发明内容

本发明的目的在于提供家禽类的顺季节多产辅助系统，以解决上述背景技术中提出的现有家禽类在面对不同的季节进行产蛋时，由于没有为家禽提供舒适的产蛋环境，导致家禽的生存质量和产蛋品质受到影响的问题。

为实现上述目的，本发明提供如下技术方案：家禽类的顺季节多产辅助系统，包括产蛋室，所述产蛋室的上方设置有封盖，所述产蛋室的后端设置有电控箱，所述产蛋室的内部设置有储料盆，所述产蛋室的一侧设置有第一壳体，所述产蛋室的另一侧设置有第二壳体，所述第二壳体和第一壳体的内部均安装有引风机，所述封盖的上方设置有饲料室，所述饲料室的前端面固定设置有进料斗，所述饲料室的内部设置有螺旋输送机构，所述螺旋输送机构的后端设置有混合搅拌机构，所述混合搅拌机构的下方设置有导料板，所述导料板的下方设置有储水腔，所述储水腔的内部设置有水泵，所述储水腔的后端面设置有进水管。

优选的，所述封盖和产蛋室的两端均固定设置有连接块，所述封盖通过螺栓与产蛋室固定连接，且螺栓位于连接块的内部。

优选的，所述产蛋室的前端面设置有观察窗，所述观察窗的下方设置有遮雨顶，且遮雨顶设置有两个，两个所述遮雨顶的下方均设置有凹槽，所述凹槽的内部固定设置有防护栏。

优选的，所述防护栏的下方设置有盛蛋盘，所述盛蛋盘的底部固定设置有滑块，所述滑块通过滑槽与产蛋室滑动连接，所述盛蛋盘的内部设置有软垫。

优选的，所述储料盆的内部设置有饮水区，所述饮水区的前端设置有饲料区，所述储料盆的内壁固定设置有提手，且提手设置有两个。

优选的，所述引风机的一侧设置有金属网板，所述第一壳体的外侧设置有进风口，所述第二壳体的外侧设置有出风口，所述进风口和出风口的内部均设置有防尘网。

优选的，所述封盖的下表面固定设置有暖光灯组，且暖光灯组设置有两个，所述封盖下方的一侧设置有温感器，所述封盖下方的另一侧设置有湿感器，且湿感器和温感器均与电控箱电性连接。

优选的，所述水泵的一侧设置有出水管，且出水管的一端延伸至产蛋室的内部，所述出水管的前端设置有出料管，且出料管与导料板的排料处密封连接。

优选的，所述盛蛋盘的前端面转动设置有卡扣，且卡扣设置有两个，两个所述卡扣的内部均设置有固定块，且固定块与产蛋室固定连接，所述固定块的内部设置有插销。

优选的，所述第一壳体的一侧设置有加热器，且加热器与产蛋室固定连接，所述加热器的一侧设置有防护网板。

与现有技术相比，本发明的有益效果是：

1、本发明通过设置封盖，能够避免家禽逃跑，起到了防护的作用，螺栓便于封盖与产蛋室之间的开合，观察窗便于观察家禽的状态，遮雨顶起到了遮风挡雨的作用，凹槽便于观察盛蛋盘内是否有产蛋，防护栏起到了防护的作用，避免家禽钻出凹槽，软垫便于家禽产蛋，且对蛋起到了保护的作用，避免破碎，且软垫便于更换，通过滑块与滑槽的配合，使得盛蛋盘滑动的更加平稳，保证了蛋的质量。

2、通过卡扣和固定块的配合，便于将盛蛋盘进行固定，插销使卡扣和固定块固定的更加牢靠，使盛蛋盘内的蛋不会受到外界的影响，饮水区便于家禽饮清水，饲料区便于家禽吃饲料，提手便于将储料盆提起，可定期对储料盆进行清理。

3、通过第一壳体的设置，第一壳体内部的引风机将外界的风引至产蛋室内，经过加热器能够产生热风，使得产蛋室在冬天可以防寒保暖，顺应季节，提高产蛋量，防护网板用于防护加热器，避免家禽接触。

4、通过第二壳体的设置，当产蛋室内温度过高时，可启动第二壳体内的引风机，使引风机将热气通过出风口排出，起到降温的作用，使得产蛋室在夏天可以防暑，顺应季节，提高产蛋量，防尘网具有防尘的效果，为家禽提供舒适的产蛋环境，金属网板对引风机起到了防护的作用，同时也保证了家禽的安全。

5、通过设置暖光灯组，能够对家禽提供恒定的光照，从而提高产蛋量，温感器能够随时监测产蛋室内的温度，湿感器能够随时监测产蛋室内的湿度，保持产蛋室内干燥，出水管在水泵的作用下能够将储水腔的清水输送至饮水区，为家禽提供充足的清水，出料管能够将混合均匀的饲料输送至饲料区，为家禽提供优质的饲料和及时补饲，该发明提高了产蛋量，降低了饲料成本，增加了经济效益，有利于推广使用。

附图说明

图1为本发明的整体结构示意图；

图2为本发明的产蛋室俯视结构示意图；

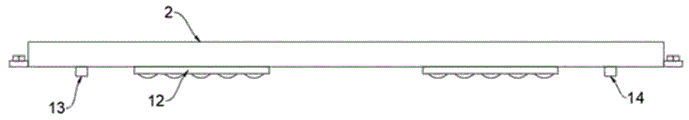

图3为本发明的照明灯组结构示意图；

图4为本发明的饲料室侧剖结构示意图；

图5为本发明的第一壳体内部结构示意图；

图6为本发明的第二壳体内部结构示意图；

图7为本发明的图1A处局部放大结构示意图；

图中：1、产蛋室；2、封盖；3、连接块；4、螺栓；5、观察窗；6、遮雨顶；7、凹槽；8、防护栏；9、盛蛋盘；10、滑块；11、滑槽；12、暖光灯组；13、温感器；14、湿感器；15、电控箱；16、软垫；17、储料盆；18、饮水区；19、饲料区；20、提手；21、第一壳体；22、加热器；23、防护网板；24、第二壳体；25、进风口；26、防尘网；27、金属网板；28、引风机；29、固定块；30、插销；31、饲料室；32、进料斗；33、储水腔；34、螺旋输送机构；35、混合搅拌机构；36、出水管；37、出料管；38、导料板；39、进水管；40、水泵；41、出风口；42、卡扣。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

请参阅图1-7，本发明提供的一种实施例：家禽类的顺季节多产辅助系统，包括产蛋室1，产蛋室1的上方设置有封盖2，产蛋室1的后端设置有电控箱15，产蛋室1的内部设置有储料盆17，产蛋室1的一侧设置有第一壳体21，产蛋室1的另一侧设置有第二壳体24，第二壳体24和第一壳体21的内部均安装有引风机28，封盖2的上方设置有饲料室31，饲料室31的前端面固定设置有进料斗32，饲料室31的内部设置有螺旋输送机构34，螺旋输送机构34的后端设置有混合搅拌机构35，混合搅拌机构35能够将饲料搅拌均匀，混合搅拌机构35的下方设置有导料板38，导料板38起到了导向的作用，导料板38的下方设置有储水腔33，储水腔33的内部设置有水泵40，储水腔33的后端面设置有进水管39。

进一步，封盖2和产蛋室1的两端均固定设置有连接块3，封盖2通过螺栓4与产蛋室1固定连接，且螺栓4位于连接块3的内部，螺栓4便于封盖2与产蛋室1之间的开合，封盖2合上时能够避免家禽逃跑，起到了防护的作用。

进一步，产蛋室1的前端面设置有观察窗5，观察窗5的下方设置有遮雨顶6，且遮雨顶6设置有两个，两个遮雨顶6的下方均设置有凹槽7，凹槽7的内部固定设置有防护栏8，观察窗5便于观察家禽的状态，遮雨顶6起到了遮风挡雨的作用，凹槽7便于观察盛蛋盘9内是否有产蛋，防护栏8起到了防护的作用，避免家禽钻出凹槽7。

进一步，防护栏8的下方设置有盛蛋盘9，盛蛋盘9的底部固定设置有滑块10，滑块10通过滑槽11与产蛋室1滑动连接，盛蛋盘9的内部设置有软垫16，软垫16便于家禽产蛋，且对蛋起到了保护的作用，避免破碎，且软垫16便于更换，通过滑块10与滑槽11的配合，使得盛蛋盘9滑动的更加平稳，保证了蛋的质量。

进一步，储料盆17的内部设置有饮水区18，饮水区18的前端设置有饲料区19，储料盆17的内壁固定设置有提手20，且提手20设置有两个，饮水区18便于家禽饮清水，饲料区19便于家禽吃饲料，提手20便于将储料盆17提起，可定期对储料盆17进行清理。

进一步，引风机28的一侧设置有金属网板27，第一壳体21的外侧设置有进风口25，第二壳体24的外侧设置有出风口41，进风口25和出风口41的内部均设置有防尘网26，金属网板27对引风机28起到了防护的作用，同时也保证了家禽的安全，当产蛋室1内温度过高时，可启动第二壳体24内的引风机28，使引风机28将热气通过出风口41排出，起到降温的作用，使得产蛋室1在夏天可以防暑，顺应季节，提高产蛋量，防尘网具有防尘的效果，为家禽提供舒适的产蛋环境。

进一步，封盖2的下表面固定设置有暖光灯组12，且暖光灯组12设置有两个，封盖2下方的一侧设置有温感器13，封盖2下方的另一侧设置有湿感器14，且湿感器14和温感器13均与电控箱15电性连接，暖光灯组12能够对家禽提供恒定的光照，从而提高产蛋量，温感器13采用型号为PT100的温感器13，能够随时监测产蛋室1内的温度，湿感器14采用型号为DHT11的湿感器14，能够随时监测产蛋室1内的湿度，保持产蛋室1内干燥。

进一步，水泵40的一侧设置有出水管36，且出水管36的一端延伸至产蛋室1的内部，出水管36的前端设置有出料管37，且出料管37与导料板38的排料处密封连接，出水管36在水泵40的作用下能够将储水腔33的清水输送至饮水区18，为家禽提供充足的清水，出料管37能够将混合均匀的饲料输送至饲料区19，为家禽提供优质的饲料和补饲。

进一步，盛蛋盘9的前端面转动设置有卡扣42，且卡扣42设置有两个，两个卡扣42的内部均设置有固定块29，且固定块29与产蛋室1固定连接，固定块29的内部设置有插销30，卡扣42和固定块29的配合，便于将盛蛋盘9进行固定，插销30使卡扣42和固定块29固定的更加牢靠，使盛蛋盘9内的蛋不会受到外界的影响。

进一步，第一壳体21的一侧设置有加热器22，且加热器22与产蛋室1固定连接，加热器22的一侧设置有防护网板23，第一壳体21内部的引风机28将外界的风引至产蛋室1内，经过加热器22能够产生热风，使得产蛋室1在冬天可以防寒保暖，顺应季节，提高产蛋量，防护网板23用于防护加热器22，避免家禽接触。

工作原理：使用时，首先对家禽类完成各种疫苗接种工作，然后挑选适应性强、高产的家禽品种放进产蛋室1进行饲养，封盖2能够避免家禽逃跑，起到了防护的作用，螺栓4便于封盖2与产蛋室1之间的开合，观察窗5便于观察家禽的状态，遮雨顶6起到了遮风挡雨的作用，凹槽7便于观察盛蛋盘9内是否有产蛋，防护栏8起到了防护的作用，避免家禽钻出凹槽7，软垫16便于家禽产蛋，且对蛋起到了保护的作用，避免破碎，且软垫16便于更换，通过滑块10与滑槽11的配合，使得盛蛋盘9滑动的更加平稳，保证了蛋的质量，通过卡扣42和固定块29的配合，便于将盛蛋盘9进行固定，插销30使卡扣42和固定块29固定的更加牢靠，使盛蛋盘9内的蛋不会受到外界的影响，饮水区18便于家禽饮清水，饲料区19便于家禽吃饲料，提手20便于将储料盆17提起，可定期对储料盆17进行清理，第一壳体21内部的引风机28将外界的风引至产蛋室1内，经过加热器22能够产生热风，使得产蛋室1在冬天可以防寒保暖，顺应季节，提高产蛋量，防护网板23用于防护加热器22，避免家禽接触，当产蛋室1内温度过高时，可启动第二壳体24内的引风机28，使引风机28将热气通过出风口41排出，起到降温的作用，使得产蛋室1在夏天可以防暑，顺应季节，提高产蛋量，防尘网具有防尘的效果，为家禽提供舒适的产蛋环境，金属网板27对引风机28起到了防护的作用，同时也保证了家禽的安全，暖光灯组12能够对家禽提供恒定的光照，从而提高产蛋量，出水管36在水泵40的作用下能够将储水腔33的清水输送至饮水区18，为家禽提供充足的清水，出料管37能够将由螺旋输送机构34进入混合搅拌机构35进行均匀混合的饲料输送至饲料区19，为家禽提供优质的饲料和及时补饲。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

Claims (10)

1.家禽类的顺季节多产辅助系统，包括产蛋室（1），其特征在于：所述产蛋室（1）的上方设置有封盖（2），所述产蛋室（1）的后端设置有电控箱（15），所述产蛋室（1）的内部设置有储料盆（17），所述产蛋室（1）的一侧设置有第一壳体（21），所述产蛋室（1）的另一侧设置有第二壳体（24），所述第二壳体（24）和第一壳体（21）的内部均安装有引风机（28），所述封盖（2）的上方设置有饲料室（31），所述饲料室（31）的前端面固定设置有进料斗（32），所述饲料室（31）的内部设置有螺旋输送机构（34），所述螺旋输送机构（34）的后端设置有混合搅拌机构（35），所述混合搅拌机构（35）的下方设置有导料板（38），所述导料板（38）的下方设置有储水腔（33），所述储水腔（33）的内部设置有水泵（40），所述储水腔（33）的后端面设置有进水管（39）。

2.根据权利要求1所述的家禽类的顺季节多产辅助系统，其特征在于：所述封盖（2）和产蛋室（1）的两端均固定设置有连接块（3），所述封盖（2）通过螺栓（4）与产蛋室（1）固定连接，且螺栓（4）位于连接块（3）的内部。

3.根据权利要求1所述的家禽类的顺季节多产辅助系统，其特征在于：所述产蛋室（1）的前端面设置有观察窗（5），所述观察窗（5）的下方设置有遮雨顶（6），且遮雨顶（6）设置有两个，两个所述遮雨顶（6）的下方均设置有凹槽（7），所述凹槽（7）的内部固定设置有防护栏（8）。

4.根据权利要求3所述的家禽类的顺季节多产辅助系统，其特征在于：所述防护栏（8）的下方设置有盛蛋盘（9），所述盛蛋盘（9）的底部固定设置有滑块（10），所述滑块（10）通过滑槽（11）与产蛋室（1）滑动连接，所述盛蛋盘（9）的内部设置有软垫（16）。

5.根据权利要求1所述的家禽类的顺季节多产辅助系统，其特征在于：所述储料盆（17）的内部设置有饮水区（18），所述饮水区（18）的前端设置有饲料区（19），所述储料盆（17）的内壁固定设置有提手（20），且提手（20）设置有两个。

6.根据权利要求1所述的家禽类的顺季节多产辅助系统，其特征在于：所述引风机（28）的一侧设置有金属网板（27），所述第一壳体（21）的外侧设置有进风口（25），所述第二壳体（24）的外侧设置有出风口（41），所述进风口（25）和出风口（41）的内部均设置有防尘网（26）。

7.根据权利要求1所述的家禽类的顺季节多产辅助系统，其特征在于：所述封盖（2）的下表面固定设置有暖光灯组（12），且暖光灯组（12）设置有两个，所述封盖（2）下方的一侧设置有温感器（13），所述封盖（2）下方的另一侧设置有湿感器（14），且湿感器（14）和温感器（13）均与电控箱（15）电性连接。

8.根据权利要求1所述的家禽类的顺季节多产辅助系统，其特征在于：所述水泵（40）的一侧设置有出水管（36），且出水管（36）的一端延伸至产蛋室（1）的内部，所述出水管（36）的前端设置有出料管（37），且出料管（37）与导料板（38）的排料处密封连接。

9.根据权利要求4所述的家禽类的顺季节多产辅助系统，其特征在于：所述盛蛋盘（9）的前端面转动设置有卡扣（42），且卡扣（42）设置有两个，两个所述卡扣（42）的内部均设置有固定块（29），且固定块（29）与产蛋室（1）固定连接，所述固定块（29）的内部设置有插销（30）。

10.根据权利要求1所述的家禽类的顺季节多产辅助系统，其特征在于：所述第一壳体（21）的一侧设置有加热器（22），且加热器（22）与产蛋室（1）固定连接，所述加热器（22）的一侧设置有防护网板（23）。
