CN112022298A

CN112022298A - 新型穿刺针

Info

Publication number: CN112022298A
Application number: CN202010960161.0A
Authority: CN
Inventors: 刘晓强; 王尚任; 李松
Original assignee: Individual
Current assignee: Individual
Priority date: 2020-09-14
Filing date: 2020-09-14
Publication date: 2020-12-04
Anticipated expiration: 2040-09-14
Also published as: CN112022298B

Abstract

本发明公开了一种新型穿刺针，包括本体和从本体中穿出的刺针组件，刺针组件包括针芯和针套，所述本体后部设有带动刺针组件伸缩的拉栓，所述本体前部设有挡板，挡板上固定有支架，支架前端设有固定套管；所述支架上活动安装有标本巢，标本巢内形成多个贯穿的孔道作为标本仓，相邻标本仓之间相互连通；所述刺针组件依次穿过挡板、一个标本仓和固定套管；所述标本仓中设有用于吸附身体组织的海绵。本发明操作简便，通过设置标本巢，实现了一次穿刺操作中多次取样，并且样品可以良好地保存到标本巢中，方便取用。

Description

新型穿刺针

技术领域

本发明涉及医疗设备领域，具体的说，是涉及一种新型穿刺针。

背景技术

前列腺癌是一种临床上常见的肿瘤，随着我国老龄化的加剧及医疗水平的加剧，前列腺癌的发病率及临床早期检出率较前明显提高。前列腺穿刺活检是前列腺癌筛查及确诊的主要手段，前列腺穿刺途径包括经直肠前列腺穿刺活检及经会阴前列腺穿刺活检，目前两种穿刺途径均使用相同原理的前列腺穿刺活检针，目前临床上使用的前列腺穿刺活检针再穿刺标本后，需将活检针取出，由助手或操作者将标本取下，放置于标本容器中，该过程操作繁琐，反复出针进针一是不利于操作者精确进行定位，二是会增加患者创伤及痛苦，另外会延长操作时间，较长会造成患者体力不支出现并发症，并会增加感染率。穿刺取出的标本数往往较多，病理科人员需耗费较多精力用于标本的整理。

为此，需要设计一种新型穿刺针，可方便多次取样以及取样后的样本保存，增加检测的准确度同时，也减轻病人痛苦。

发明内容

本发明为了解决上述的技术问题，而提供一种新型穿刺针。

本发明是按照以下技术方案实现的：

一种新型穿刺针，包括本体和从本体中穿出的刺针组件，刺针组件包括针芯和针套，所述本体后部设有带动刺针组件伸缩的拉栓，所述本体前部设有挡板，挡板上固定有支架，支架前端设有固定套管；所述支架上活动安装有标本巢，标本巢内形成多个贯穿的孔道作为标本仓，相邻标本仓之间相互连通；所述刺针组件依次穿过挡板、一个标本仓和固定套管；所述标本仓中设有用于吸附身体组织的海绵。

进一步的，所述支架包括第一支架和第二支架，所述第一支架向内设有固定标，第二支架上设有固定轴，固定轴的设置方向与刺针组件的延伸方向相同；第一支架和第二支架的尾端均固定于挡板上，首端均连接固定套管。

进一步的，所述标本巢包括巢壳和柔性支架；所述巢壳为双层结构，包括相互嵌套的外壳体和内壳体，外壳体和内壳体的侧壁在圆周的同一角度处均形成缺口，外壳体缺口的一端与内壳体缺口的一端通过连接部相连；所述柔性支架部署于外壳体和内壳体之间的空腔中；内壳体中央形成圆形的管道，固定轴从管道中穿过；标本巢以固定轴为中心旋转。

进一步的，所述标本仓位于柔性支架内，标本仓与固定轴的延伸方向一致。

进一步的，所述外壳体外壁上形成与标本仓数目相等的凹槽，相邻凹槽之间距离相等，凹槽与固定轴的延伸方向一致。

进一步的，所述固定标为扁平片状结构，其底端与外壳体外壁接触或嵌入凹槽中。

进一步的，所述针套上形成组织凹槽和穿刺针凸，所述组织凹槽位于针套的首端与固定套管之间，穿刺针凸位于固定套管和挡板之间。

进一步的，所述海绵为柱状结构，每个标本仓中放置两块海绵，两块海绵的背面均与标本仓内壁贴合，两块海绵的正面中部相互贴合。

本发明具有的优点和有益效果是：

本发明操作简便，通过设置标本巢，实现了一次穿刺操作中多次取样，并且样品可以良好地保存到标本巢中，方便取用。本装置的操作步骤简单，自带标本容器，可将穿刺活检标本直接放入标本容器内，减少反复出针进针的繁琐操作步骤，有利于操作者定位准确，并且不需要助手即可完成，不用反复进针出针可减轻对患者的创伤。本技术方案提供的标本容器可拆卸下来，其内标本已按照穿刺顺利排列好，利于病理科人员整理及进一步操作。

附图说明

图1是本发明的结构示意图；

图2是本发明中标本巢和标本盒的结构示意图；

图3是本发明中支架和穿刺针的左视图；

图4是本发明中标本巢的纵剖面图；

图5是本发明中巢壳的纵剖面图；

图6是本发明中柔性支架和海绵的纵剖面图（卷曲状态）；

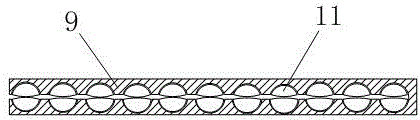

图7是本发明中柔性支架和海绵的纵剖面图（展平状态）；

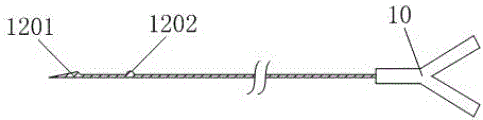

图8是本发明中针芯的结构示意图；

图9是本发明将组织样本置于标本仓的示意图。

其中，1.本体；101.挡板；2.第一支架；3.第二支架；4.固定套管；5.针套；501.组织凹槽；502.穿刺针凸；6.巢壳；601.外壳体；602.内壳体；603.凹槽；604.连接部；7.固定轴；8.固定标；9.柔性支架；10.拉栓；11.海绵；12.针芯；1201.针头；1202.针芯凸；13.标本盒。

具体实施方式

下面结合附图及实施例对本发明进行详细的说明。

如图1~9所示，一种新型穿刺针，包括本体1和从本体1中穿出的刺针组件，刺针组件包括针芯12和针套5，所述本体1后部设有带动刺针组件伸缩的拉栓10，所述本体1前部设有挡板101，挡板101上固定有支架，支架前端设有固定套管4；所述支架上活动安装有标本巢，标本巢内形成多个贯穿的孔道作为标本仓，相邻标本仓之间相互连通；所述刺针组件依次穿过挡板101、一个标本仓和固定套管4；所述标本仓中设有用于吸附身体组织的海绵11。本体1内部的传动机构，以及通过拉栓10带动刺针组件伸缩的原理，与普通穿刺针相似，例如可参考美国MD生产的Super-CoreTM半自动活检针或意大利Precisa生产的16G活检针或参考国内专利] CN201510101003.9中描述的活检手术器械。刺针组件从挡板101中心穿过，进而穿过固定套管4，固定套管4起到导向的作用。

所述支架包括第一支架2和第二支架3，所述第一支架2向内设有固定标8，第二支架3上设有固定轴7，固定轴7的设置方向与刺针组件的延伸方向相同；第一支架2和第二支架3的尾端均固定于挡板101上，首端均连接固定套管4。第一支架2和第二支架3均有类似于U型支架的结构。固定轴7与第二支架3活动连接，固定轴7首端为旋钮，尾端外壁形成螺纹，固定轴7的尾端穿过第二支架3的其中一臂，最终旋入第二支架3另一臂中央的固定孔中，防止脱落。

所述标本巢包括巢壳6和柔性支架9；所述巢壳6为双层结构，包括相互嵌套的外壳体601和内壳体602，外壳体601和内壳体602的侧壁在圆周的同一角度处均形成缺口，外壳体601缺口的一端与内壳体602缺口的一端通过连接部604相连；所述柔性支架9部署于外壳体601和内壳体602之间的空腔中；内壳体602中央形成圆形的管道，固定轴7从管道中穿过；标本巢以固定轴7为中心旋转。所述标本仓位于柔性支架9内，标本仓与固定轴7的延伸方向一致。

所述外壳体601外壁形成与标本仓数目相等的凹槽603，相邻凹槽603之间距离相等，凹槽603与固定轴7的延伸方向一致。

所述固定标8为扁平片状结构，其底端与外壳体601外壁接触或嵌入凹槽603中。

所述针套5上形成组织凹槽501和穿刺针凸502，所述组织凹槽501位于针套5的首端与固定套管4之间，穿刺针凸502位于固定套管4和挡板101之间。组织凹槽501为组织标本取出部位；穿刺针凸502位于组织凹槽501后面，阻挡针芯凸1202，起到定点制动穿刺针的作用。针芯12的顶部为针头1201，针头1201的头部锋利，用于快速切割组织。针头1201和针芯凸1202在针芯12上的位置如图8所示。

所述海绵11为柱状结构，每个标本仓中放置两块海绵11，两块海绵11的背面均与标本仓内壁贴合，两块海绵11的正面中部相互贴合。

本发明的原理和使用方法为：

使用前，在柔性支架9内部署海绵11，将柔性支架9置于巢壳6中，组成完整的标本巢。拔出固定轴7，将标本巢置于第二支架3上，针套5置于标本巢的缺口处。

本体内的机构与常用穿刺针一致，故按照通常的操作方式执行穿刺即可。

穿刺成功后，向后拉动拉栓10，针头1201的突出部分会把穿刺组织切下一部分，并拖拽至组织凹槽501内，继续拉动拉栓10，切下的组织样本沿针套内部移动至穿刺针凸502位置。此时通过旋转标本巢，使固定标8固定到临近下个凹槽603中，固定标8自身的刚性并不强，因而卡在凹槽603中可以限制标本巢的自然转动，但是用手主动施加力量转动标本巢时，固定标为产生微小形变从凹槽603中脱出，因而并不会影响标本巢的转动。标本仓内的两块海绵11通过摩擦作用，将穿刺针凸502内的标本带出来，固定在两块海绵11之间，依此类推循坏进行，直到将标本巢内所有标本仓装满为止。最后将标本巢从固定轴7上取下来，海绵11可以从柔性支架9内取出。

第一支架2和第二支架3上均设计一处容易剪断的连接扣，便于使用医用剪刀或钳子夹断。当需要将标本巢取下时，首先将固定轴7拔出，再将第一支架2和第二支架3在连接扣位置剪断，再将断开的前半部分（包括固定套管4）沿着穿刺针方向取下，最后将标本巢取下。

本装置还与标本盒13配套使用，标本盒13为圆筒形，其内部空间略大于标本巢；取样完毕后，将标本巢置于标本盒中，盖上盒盖，即可方便转运到化验室，转运过程中避免丢失和污染。

化验时，将柔性支架9取出，如图7所示展开，方便取用沾有样本的海绵11。

需要说明的是，在不冲突的情况下，本发明中的实施例及实施例中的特征可以相互组合。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本发明中的具体含义。

申请人声明，以上所述仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，所属技术领域的技术人员应该明了，任何属于本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到的变化或替换，均落在本发明的保护范围和公开范围之内。

Claims

1.一种新型穿刺针，包括本体（1）和从本体（1）中穿出的刺针组件，刺针组件包括针芯（12）和针套（5），所述本体（1）后部设有带动刺针组件伸缩的拉栓（10），其特征在于，所述本体（1）前部设有挡板（101），挡板（101）上固定有支架，支架前端设有固定套管（4）；所述支架上活动安装有标本巢，标本巢内形成多个贯穿的孔道作为标本仓，相邻标本仓之间相互连通；所述刺针组件依次穿过挡板（101）、一个标本仓和固定套管（4）；所述标本仓中设有用于吸附身体组织的海绵（11）。

2.如权利要求1所述的新型穿刺针，其特征在于，所述支架包括第一支架（2）和第二支架（3），所述第一支架（2）向内设有固定标（8），第二支架（3）上设有固定轴（7），固定轴（7）的设置方向与刺针组件的延伸方向相同；第一支架（2）和第二支架（3）的尾端均固定于挡板（101）上，首端均连接固定套管（4）。

3.如权利要求2所述的新型穿刺针，其特征在于，所述标本巢包括巢壳（6）和柔性支架（9）；所述巢壳（6）为双层结构，包括相互嵌套的外壳体（601）和内壳体（602），外壳体（601）和内壳体（602）的侧壁在圆周的同一角度处均形成缺口，外壳体（601）缺口的一端与内壳体（602）缺口的一端通过连接部（604）相连；所述柔性支架（9）部署于外壳体（601）和内壳体（602）之间的空腔中；内壳体（602）中央形成圆形的管道，固定轴（7）从管道中穿过；标本巢以固定轴（7）为中心旋转。

4.如权利要求3所述的新型穿刺针，其特征在于，所述标本仓位于柔性支架（9）内，标本仓与固定轴（7）的延伸方向一致。

5.如权利要求3所述的新型穿刺针，其特征在于，所述外壳体（601）外壁上形成与标本仓数目相等的凹槽（603），相邻凹槽（603）之间距离相等，凹槽（603）与固定轴（7）的延伸方向一致。

6.如权利要求5所述的新型穿刺针，其特征在于，所述固定标（8）为扁平片状结构，其底端与外壳体（601）外壁接触或嵌入凹槽（603）中。

7.如权利要求1所述的新型穿刺针，其特征在于，所述针套（5）上形成组织凹槽（501）和穿刺针凸（502），所述组织凹槽（501）位于针套（5）的首端与固定套管（4）之间，穿刺针凸（502）位于固定套管（4）和挡板（101）之间。

8.如权利要求1所述的新型穿刺针，其特征在于，所述海绵（11）为柱状结构，每个标本仓中放置两块海绵（11），两块海绵（11）的背面均与标本仓内壁贴合，两块海绵（11）的正面中部相互贴合。
