Abstract

本申请公开了推拉窗技术领域的一种自清洁推拉窗，包括中空的框架，所述框架的顶部和底部分别连接有上滑轨和下滑轨，所述上滑轨和下滑轨之间滑动连接有窗扇；所述窗扇的底部连接有与下滑轨底侧壁抵接的刮板，所述下滑轨设有与框架内部连通的清理口，所述清理口铰接有密封板；所述框架的内侧壁转动连接有转轴，所述转轴同轴套接有扭簧和驱动齿轮，所述框架的内侧壁水平滑动连接有与驱动齿轮啮合的齿条，所述齿条和窗扇之间连接有拉绳，所述转轴还套接有与密封板底部抵接的凸轮。本申请通过推动窗扇时，密封板打开，窗扇底部的刮板将下滑轨内的灰尘等杂物推向清理口，灰尘等杂物通过清理口落入到框架内部。

Description

一种自清洁推拉窗
技术领域
本发明涉及推拉窗技术领域，具体涉及一种自清洁推拉窗。
背景技术
推拉窗有不占据室内空间的优点，其外观美丽、价格经济和密封性较好。推拉窗根据推拉方向不同分为水平推拉窗和垂直推拉窗两种，水平推拉窗需要在框架设置上滑轨和下滑轨，由于上滑轨、下滑轨和室外的空气直接接触，且内部空间较为狭小，空气中的灰尘等容易蓄留在上滑轨和下滑轨内，尤其是下滑轨，下滑轨相较于上滑轨积灰更严重，灰尘若不及时清理，一旦遇到下雨天，雨水淋入下滑轨内造成灰尘等凝固后粘黏附着，造成清理难度增大。
发明内容
本发明意在提供一种自清洁推拉窗，在推拉窗户推拉的过程中能够对下滑轨内灰尘进行清理。
为了达到上述目的，本发明提供如下技术方案：一种自清洁推拉窗，包括中空的框架，所述框架的顶部和底部分别连接有上滑轨和下滑轨，所述上滑轨和下滑轨之间滑动连接有窗扇；所述窗扇的底部连接有与下滑轨底侧壁抵接的刮板，所述下滑轨设有与框架内部连通的清理口，所述清理口铰接有密封板；所述框架的内侧壁转动连接有转轴，所述转轴同轴套接有扭簧和驱动齿轮，所述框架的内侧壁水平滑动连接有与驱动齿轮啮合的齿条，所述齿条和窗扇之间连接有拉绳，所述转轴还套接有与密封板底部抵接的凸轮。
本发明的工作原理及有益效果：本申请通过推动窗扇时，窗扇拉动拉绳进行移动，拉绳又拉动齿条滑动，齿条通过驱动齿轮带动转轴进行转动，转轴又带动凸轮转动，并压缩扭簧，由于没有凸轮的支撑，密封板朝向清理口内部进行转动，清理口和框架的内部连通，同时窗扇底部的刮板将下滑轨内的灰尘等杂物推向清理口，灰尘等杂物通过清理口落入到框架内部。
进一步，所述框架滑动连接有位于清理口正下方的集灰槽，所述集灰槽伸出到框架外。当灰尘通过清理口掉落进框架内部时，由于集灰槽位于清理口的正下方，灰尘掉落进集灰槽内，通过朝向框架外滑动取出集灰槽，便于对灰尘进行清理。
进一步，所述刮板的底部连接有刷毛。刷毛较为柔软，能够防止将下滑轨的内壁划伤，并且通过刷毛清理灰尘更为彻底。
进一步，所述下滑轨的开口大小从上到下逐渐较小。由于下滑轨上方的开口小，能够防止灰尘和雨水掉落进下滑轨内。
进一步，所述窗扇还连接有把手。通过设置把手便于对窗扇进行推拉，达到省力的目的。
进一步，所述下滑轨的侧壁设有排水孔。排水孔能够及时排除下滑轨内的积水，防止下滑轨内的积水严重，影响正常使用。
进一步，清理口对应设置在下滑轨的两侧。打开窗扇或者关闭窗扇时，由于清理口对应设置在下滑轨的两侧，因此能够不间断对下滑轨内的灰尘进行清理。
附图说明
图1为本发明一种自清洁推拉窗的主视图；

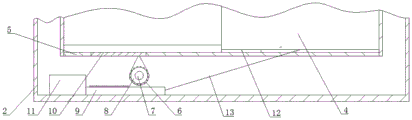

图2为图1底部的部分剖面图。
具体实施方式
下面通过具体实施方式进一步详细说明：
说明书附图中的附图标记包括：连接板1、框架2、上滑轨3、窗扇4、下滑轨5、凸轮6、转轴7、驱动齿轮8、齿条9、密封板10、集灰槽11、刮板12、拉绳13。
实施例，如图1和图2所示，一种自清洁推拉窗，包括内部为中空的框架2，框架2的顶部和底部分别通过螺栓固定连接有上滑轨3和下滑轨5，上滑轨3和下滑轨5之间滑动连接有窗扇4；窗扇4的底部连接有与下滑轨5底侧壁抵接的刮板12，下滑轨5的左侧开设有与框架2内部连通的清理口，清理口铰接有密封板10。
框架2的内侧壁还转动连接有转轴7，转轴7同轴焊接有扭簧(图中未示出)和驱动齿轮 8，框架2的底侧壁水平滑动连接有齿条9和集灰槽11，框架2铰接有与集灰槽11相对的连接板1，集灰槽11的右侧和齿条9的左侧焊接，齿条9和驱动齿轮8啮合，齿条9的右侧与窗扇4的底部之间粘接有拉绳13，转轴7还同轴焊接有与密封板10底部抵接的凸轮6(即凸轮6能够支撑密封板10，使其密封住清理口)。
由于下滑轨5和上滑轨3均暴露于空气中，空气中的灰尘会蓄留在上滑轨3内或者下滑轨5内，尤其是下滑轨5内的积灰更严重。本申请通过朝向左推动窗扇4时，窗扇4拉动拉绳13进行移动，拉绳13又拉动齿条9和集灰槽11向右滑动，齿条9通过驱动齿轮8带动转轴7进行转动，转轴7又带动凸轮6转动，并压缩扭簧，由于没有凸轮6的支撑，密封板 10朝向清理口内部进行转动，清理口和框架2的内部连通，集灰槽11位于清理口的正下方，同时窗扇4底部的刮板12将下滑轨5内的灰尘等杂物推向清理口，灰尘等杂物通过密封板 10滑落入集灰槽11内。由于推动窗扇4需要的力量很大，扭簧的弹力不足以通过拉动拉绳 13使窗扇4向右移动，当向右推动窗扇4时，窗扇4不拉动拉绳13，压缩的扭簧使转轴7 转动，转轴7再带动驱动齿轮8和凸轮6转动，使密封板10反向旋转密封清理口，集灰槽 11和齿条9回复到初始位置，通过打开连接板1，便可以清理集灰槽11内的灰尘。
优选的，刮板12的底部粘接有刷毛。刷毛较为柔软，能够防止将下滑轨5的内壁划伤，并且通过刷毛清理灰尘更为彻底；下滑轨5的侧壁开设有排水孔，排水孔能够及时排除下滑轨5内的积水，防止下滑轨5内的积水严重，影响正常使用。
优选的，清理口对应设置在下滑轨5的两侧。打开窗扇4或者关闭窗扇4时，由于清理口对应设置在下滑轨5的两侧，因此能够不间断对下滑轨5内的灰尘进行清理。
应当指出，对于本领域的技术人员来说，在不脱离本发明结构的前提下，还可以作出多个变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。

Claims (8)

1.一种自清洁推拉窗，包括中空的框架，所述框架的顶部和底部分别连接有上滑轨和下滑轨，所述上滑轨和下滑轨之间滑动连接有窗扇；其特征在于：所述窗扇的底部连接有与下滑轨底侧壁抵接的刮板，所述下滑轨设有与框架内部连通的清理口，所述清理口铰接有密封板；所述框架的内侧壁转动连接有转轴，所述转轴同轴套接有扭簧和驱动齿轮，所述框架的内侧壁水平滑动连接有与驱动齿轮啮合的齿条，所述齿条和窗扇之间连接有拉绳，所述转轴还套接有与密封板底部抵接的凸轮。
2.根据权利要求1所述的自清洁推拉窗，其特征在于：所述框架滑动连接有位于清理口正下方的集灰槽，所述集灰槽伸出到框架外。
3.根据权利要求2所述的自清洁推拉窗，其特征在于：所述刮板的底部连接有刷毛。
4.根据权利要求3所述的自清洁推拉窗，其特征在于：所述下滑轨的开口大小从上到下逐渐较小。
5.根据权利要求4所述的自清洁推拉窗，其特征在于：所述窗扇还连接有把手。
6.根据权利要求5所述的自清洁推拉窗，其特征在于：所述下滑轨的侧壁设有排水孔。
7.根据权利要求6所述的自清洁推拉窗，其特征在于：清理口对应设置在下滑轨的两侧。
8.根据权利要求7所述的自清洁推拉窗，其特征在于：所述把手设有防滑纹。
