本发明涉及一种整体发光吊顶，包括水平设置于室内屋顶正下方的若干个灯板，每个灯板的正面间隔均布有多个可被调控发光的灯板LED灯珠，灯板与若干个灯板LED灯珠组合构成灯板LED灯珠发光组件；还包括若干个灯板LED灯珠发光组件的集成安装组件和灯板LED灯珠的透光体；通过灯板吊装组件将若干排灯板LED灯珠发光组件整体吊装在室内屋顶的天花板上，与透光体组合构成整体发光吊顶。不仅能够满足室内的照明需求，尤其能够通过对灯光的调控，使射出的灯光可以是不同明暗度及不同颜色，使室内不同功能的房间的屋顶呈现出不同色彩、图案，产生不同的艺术氛围。不仅能使人们的压力得到最大程度的释放，还可以提升人们的情趣和品位。

Description

一种整体发光吊顶
[技术领域]
本发明属于建筑装潢技术领域，尤其涉及室内装饰产品，具体地说是一种整体发光吊顶。
[背景技术]
众所周知，生活环境中不同的灯光效果会使人的大脑产生不同的反应，由此带来不同的心情，做出不同的行为。
比如说，对于舞台、舞厅等场所的灯光设置，由于出于不同的目的设计，会产生不同的灯光效果。而对于KTV而言，由于它既可以作为提供卡拉OK影音设备与视唱空间的场所，又可以作为提供酒水服务的主营业为夜间的娱乐场。KTV也可以是一个小型的唱吧，可以跳舞，唱歌还能喝酒，常常作为一种小型聚会的首选。因此，KTV的灯光设置就会与舞台、舞厅等的灯光设计不同。
随着时代的发展，人民的生活水平日益提升，人类的文明也在不断地进步。人们已经不再满足于传统的室内装饰，更希望通过特别的室内灯光装饰效果实现其更多的美好愿望，并使其能够更加生动地感受到多样化的美好生活。比如：在家中的餐厅、客厅、浴室及卫生间、书房、卧室等不同的环境中，可以通过对灯光进行控制如不同明暗度、不同色彩等而产生不同的灯光效果甚至呈现出不同的艺术效果，满足人们在不同环境、不同条件下所需要的不同情趣和氛围。
例如，当人们在家中的浴缸中泡澡时，若是能通过对浴室灯光的调控，在浴室屋顶的透光体上呈现出美丽的海边、沙滩等情景，势必会使人们的身心充分得到放松，并快速地释放生活或工作所带来的各种压力。
为此，人们试图利用室内吊顶的灯光来实现上述愿望，然而，现有技术中的室内吊顶，其灯光基本上都是不可调控的，所射出的光线或是在吊顶的外围 (利用射灯)，或是在吊顶的中部(利用吸顶灯)，大都只能是局部发光，况且也只具备单一的照明功能，呈现不出任何艺术效果。
[发明内容]
本发明的目的是提供一种整体发光吊顶，不仅能够满足室内的照明需求，尤其能够通过对灯光的调控，使射出的灯光可以是不同明暗度及不同颜色，使室内不同功能的房间的屋顶呈现出不同色彩、图案，产生不同的艺术氛围。不仅能使人们的压力得到最大程度的释放，还可以提升人们的情趣和品位。将时尚、科技与5G技术相结合，充分满足人们对美好生活的追求。
为实现上述发明目的，本发明提供了第一整体发光吊顶，其特征在于：
包括水平设置于室内屋顶正下方的若干个四周一体带有垂直立边的第一灯板，每个所述第一灯板的正面间隔均布有多个可被调控发光的第一灯板LED灯珠，所述第一灯板与若干个所述第一灯板LED灯珠组合构成第一灯板LED灯珠发光组件；还包括若干个所述第一灯板LED灯珠发光组件的集成安装组件和所述第一灯板LED灯珠的透光体；
所述第一灯板LED灯珠发光组件的集成安装组件包括：与若干个相邻两排所述第一灯板垂直立边定位连接的若干个第一灯板弹性卡条，若干个所述第一灯板弹性卡条通过卡条连接件与至少两根相互平行的吊装龙骨垂直定位连接；若干排所述第一灯板LED灯珠发光组件通过与每根所述吊装龙骨定位连接的至少两个第一灯板吊装组件整体水平吊装在室内屋顶的天花板上；
所述第一灯板LED灯珠的透光体水平设置在所述第一灯板LED灯珠发光组件的正下方，所述第一灯板LED灯珠的透光体的外围侧边分别通过第一固定封条与截面呈异型的金属边框紧密相连；所述金属边框的外侧面与室内屋顶的外围墙体紧密固定相连；
若干个所述第一灯板弹性卡条平行排列定位连接在若干个所述第一灯板 LED灯珠发光组件之间，通过所述吊装龙骨及所述第一灯板吊装组件将若干排所述第一灯板LED灯珠发光组件整体吊装在室内屋顶的天花板上，并与所述第一灯板LED灯珠的透光体一起组合构成一整体发光吊顶。
上述第一整体发光吊顶，其中，
每个所述第一灯板的背面设有至少一个与所述第一灯板正面的每个所述 LED灯珠电连接的接线插座，相邻两个所述接线插座之间连接有若干根连接导线，利用控制器将输入电源分配至每根连接导线上，通过连接导线将若干个所述第一灯板LED灯珠发光组件串接为一个整体。
为实现上述发明目的，本发明提供了第二整体发光吊顶，其特征在于：
包括水平设置于室内屋顶正下方的若干个第二灯板，每个所述第二灯板的正面间隔均布有多个可被控制发光的第二灯板LED灯珠，所述第二灯板与若干个所述第二灯板LED灯珠组合构成第二灯板LED灯珠发光组件；还包括若干个所述第二灯板LED灯珠发光组件的集成安装组件和所述第二灯板LED灯珠的透光体；
所述第二灯板LED灯珠发光组件的集成安装组件包括：居中固定连接在所述第二灯板背面的第二灯板连接卡件，所述第二灯板连接卡件与所述第二灯板 LED灯珠发光组件一体装配构成第二灯板组件；还包括与若干个所述第二灯板组件上的所述第二灯板连接卡件定位连接的第二灯板组件连接支架，多个所述第二灯板组件与同一个所述第二灯板组件连接支架一体装配构成第二灯板安装条组件；还包括与若干个所述第二灯板安装条组件活动连接的导轨边框；
所述第二灯板LED灯珠的透光体水平设置在若干个所述第二灯板LED灯珠发光组件的正下方，所述第二灯板LED灯珠的透光体的纵向与横向外围侧边分别通过第二固定封条与所述导轨边框紧密相连；
若干个所述第二灯板安装条组件平行排列连接在所述导轨边框上，并与所述第二灯板LED灯珠的透光体一起，通过与所述导轨边框定位连接的至少两对第二灯板吊装组件将若干个第二灯板LED灯珠发光组件整体吊装在室内屋顶的天花板上，构成一整体发光吊顶。
上述第二整体发光吊顶，其中，
所述第二灯板连接卡件的外形呈矩形壳体状，包括壳体顶板，所述壳体顶板的内面位于其纵横方向的中线上对称设有两对与所述壳体顶板的内面一体垂直的螺丝柱，两对所述螺丝柱与所述第二灯板上的任一所述圆孔同轴且相适配；相邻两个所述第二灯板LED灯珠之间的所述第二灯板上均布有同径圆孔；所述第二灯板连接卡件通过从所述第二灯板正面的所述同径圆孔穿设于所述螺丝柱内的固定螺丝居中固定在所述第二灯板的背面上，整体构成第二灯板组件。
进一步地，所述第二灯板连接卡件壳体顶板上沿其纵向中线居中对称设有两个卡脚槽，两个所述卡脚槽的内侧槽壁上分别连体设有一沿着所述卡脚槽向内弯曲后又向外伸出的弹性卡脚；所述第二灯板连接卡件壳体顶板上两个所述弹性卡脚之间的斜对角方向一体设有一对与所述第二灯板组件连接支架之间的安装定位柱。
进一步地，所述第二灯板组件连接支架为横截面呈U型的长条状体，所述第二灯板组件连接支架的纵向依次居中设有多个等间隔排列的与所述第二灯板连接卡件上的卡脚相适配的卡孔；
所述第二灯板组件连接支架纵向的中线两侧靠近相邻两个所述卡孔两端连线的外侧依次设有多个等间隔错位排列的安装定位孔，所述第二灯板连接卡件上的安装定位柱由下至上从所述第二灯板组件连接支架上相对应的安装定位孔穿出，实现所述第二灯板组件与所述第二灯板组件连接支架之间的安装定位；若干个所述第二灯板组件上的所述第二灯板连接卡件通过所述卡脚与同一个所述第二灯板连接卡件连接支架上的所述卡孔对应定位连接，整体构成一第二灯板安装条组件；
所述第二灯板组件连接支架的正面相邻两个所述卡孔之间居中设有一所述第二灯板安装条组件与所述导轨边框活动连接的滑块。
进一步地，所述导轨边框由若干根相同横截面的型材通过型材连接组件一体装配而成；所述导轨边框的每根型材上分别设有可供所述第二灯板组件连接支架纵向两端的所述滑块在其中水平滑动的连接轨道和固定所述透光体的封条凹槽；若干个所述第二灯板安装条组件通过所述第二灯板组件连接支架纵向两端的所述滑块水平活动连接在相互平行的两根型材的所述连接轨道上；
所述连接轨道和所述封条凹槽沿着所述导轨边框的型材纵向上下错位平行分布；所述连接轨道相对位于所述封条凹槽的内侧；
所述导轨边框上任一相互平行的两根所述型材上分别对称设有至少一对所述第二灯板吊装组件。
进一步地，所述第二灯板组件连接支架上相邻两个定位孔之间等间隔设有支架备用螺丝孔；
所述第二灯板连接卡件的两个定位柱连线的对角线上设有一对与所述第二灯板组件连接支架上的支架备用螺丝孔同轴的卡件备用螺丝孔；
所述第二灯板连接卡件的壳体顶板中心部位设有一LED灯珠的导线穿线圆孔。
上述第一整体发光吊顶，其中，所述第一吊装组件包括第一吊杆和分别连接所述第一吊杆与所述吊装龙骨的第一吊杆连接件；所述第一吊杆连接件上分别设有第一吊杆连接孔和连接所述吊装龙骨的龙骨挂钩。
上述第二整体发光吊顶，其中，所述第二灯板吊装组件包括第二吊杆和分别连接所述第二吊杆与所述型材的第二吊杆连接件；所述第二吊杆连接件上分别设有第二吊杆连接孔和连接所述型材的型材挂钩。
本发明与现有技术相比，主要具有以下优点：
(1)本发明是一款整个屋顶都可以发光的全新吊顶,利用灯板的集成安装组件将灯板LED灯珠发光组件整体吊装在室内屋顶的天花板上，通过对具有不同明暗度及不同颜色LED灯珠的调控，通过LED灯珠的透光体使室内不同环境呈现出不同色彩、不同花样及不同的艺术氛围。
比如：在家中的餐厅、客厅、浴室及卫生间、书房、卧室等不同的室内环境及条件下，通过对LED灯珠的调控，让室内环境的氛围得以改变，进而使人们产生不同的心情，带给人们不一样的情趣和艺术效果，提升人们的生活品位。
(2)本发明利用灯板上相邻两个LED灯珠之间圆孔的设置，实现了灯板组件连接支架的长度和灯板的外形尺寸均可根据室内屋顶的实际形状和尺寸进行任意切割组合的目的，从而有效地解决了整体发光吊顶可以随着不同类型及功能房间变化的安装技术问题。
此外，相邻两个LED灯珠之间设置的同径圆孔，均可被相同规格的螺丝穿过，进而实现了灯板与灯板卡件之间的快速连接。
(3)本发明在灯板组件连接支架上相邻两个定位孔之间等间隔设有备用螺丝孔；灯板连接卡件的两个定位柱连线的对角线上设有一对与灯板组件连接支架上的备用螺丝孔同轴的备用螺丝孔；一旦出现灯板连接卡件上弹性卡脚的断裂情况，利用灯板组件连接支架和灯板连接卡件上对应设置的备用螺丝孔，即可通过固定螺丝进行连接，无后顾之忧。
(4)本发明利用灯板连接卡件上的安装定位柱和灯板组件连接支架上安装定位孔的设置，实现了若干个灯板组件与同一个灯板组件连接支架之间的快速而准确的装配，形成一个个灯板安装条组件。
(5)本发明LED灯珠的控制方式既可以采用通用控制系统亦可采用智能控制系统或声控系统模式；通过控制灯板上的多个LED灯珠使透光体显示出相同或不同色彩以及不同明暗度的灯光。
(6)本发明涉及的LED灯珠的透光体，可以采用白色的净面，也可以采用带有色彩及图案的透光体。用于室内餐厅、客厅、浴室及卫生间、书房、卧室的图案或色彩均可不同。
(7)本发明涉及的灯板可以采用铝基板，也可以利用金属扣板，采用特殊的制作工艺，将LED灯珠与由铝基板或金属扣板做成的灯板加工为一体件，形成一个个灯板LED灯珠发光组件，再利用集成安装组件及吊装组件通过连接导线将若干个所述第一灯板LED灯珠发光组件串接为一个整体吊装在室内屋顶的天花板上。
[附图说明]
图1是本发明涉及的第二整体发光吊顶的立体结构示意图(整体发光吊顶的背面)；
图2是图1的仰视结构示意图(整体发光吊顶的正面)；
图3是图1中涉及的大第二灯板的正面立体结构示意图；
图4是图1中涉及的小第二灯板的正面立体结构示意图；
图5是图1中涉及的第二灯板卡件外表面的立体结构示意图；
图6是图5中涉及的第二灯板卡件内表面的立体结构示意图；

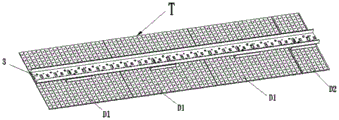

图7是图1中涉及的大第二灯板组件背面的立体结构示意图；
图8是图1中涉及的大第二灯板组件正面的立体结构示意图；
图9是图1中涉及的小第二灯板组件背面的立体结构示意图；
图10是图1中涉及的小第二灯板组件正面的立体结构示意图；

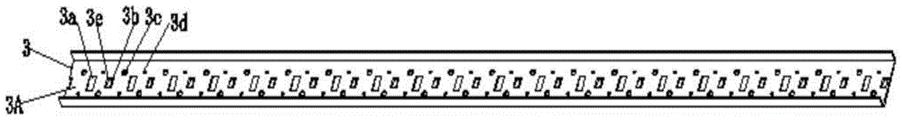

图11是图1中涉及的第二灯板组件连接支架的背面立体结构示意图；
图12是图1中涉及的第二灯板组件连接支架的正面立体结构示意图；
图13是图1中涉及的一个第二灯板安装条组件的背面立体结构示意图；
图14是图1中涉及的导轨边框的立体结构示意图；
图15是图14中涉及的导轨边框部件分解结构示意图；
图16是图1的横向端面剖视结构示意图(固定封条安装前)；
图17是图1的横向端面剖视结构示意图(固定封条安装后)；
图18是图17的端面投影结构示意图；
图19是图17中的C部放大结构示意图；
图20是图11中涉及的第二灯板组件连接支架背面的正投影结构示意图。
图21是图12的端面投影立体图结构示意图；
图22、图23是图1中涉及的整体发光吊顶与吊装件之间的连接结构示意图；
图24是图23的横向剖视结构示意图；
图25是图24的D部放大结构示意图；
图26是本发明涉及的第一整体发光吊顶的安装局部断面结构示意图；
图27是图26中涉及的若干个第一灯板LED灯珠发光组件整体安装结构示意图(整体发光吊顶的背面投影)；
图28是图27中涉及的若干个第一灯板LED灯珠发光组件立体结构示意图 (整体发光吊顶的背面投影)；
图29是图28的仰视结构示意图(整体发光吊顶的正面投影)；
图30是图26中的A部放大结构示意图；
图31是图29的仰视结构示意图；
图32是图31的俯视结构示意图；
图33是图32中的B部放大结构示意图；
图34是图31添加了输入电源及控制器的后视结构示意图；
图35是图29中涉及的任一第一灯板LED灯珠发光组件的结构示意图；
图36是图28中涉及的任一第一灯板LED灯珠发光组件的结构示意图；
图37是图27的仰视结构示意图(整体发光吊顶的正面投影)；
图38是图27向右旋转一定角度的立体结构示意图；
图39是图26中涉及的第一灯板LED灯珠的透光体安装前的立体结构示意图(透光体的背面)；
图40是图39的仰视结构示意图(透光体的正面)。
图中：
1-第二灯板；1A-第二灯板背面；1B-第二灯板正面；1a-第二灯板LED灯珠；1b-圆孔；1c-固定螺丝；
2-第二灯板连接卡件；2D-壳体顶板；2a-卡脚槽；2b-卡脚；2c-螺丝柱；
2d-安装定位柱；2e-卡件备用螺丝孔；2f-LED灯的导线穿线圆孔；
3-第二灯板组件连接支架；3A-第二灯板组件连接支架背面；3B-第二灯板组件连接支架正面；3a-卡孔；3b-滑块；3c-安装定位孔；3d-支架备用螺丝孔；3e-LED灯的导线穿线方孔；3f-纵向的中线；3g-卡孔两端的连线；
4-导轨边框；4A-型材；4B-型材连接组件；4a-轨道；4b-封条凹槽；
5-第二灯板LED灯珠的透光体；6-第二固定封条；
7-第二灯板吊装组件；7A-第二吊杆；7B-第二吊杆连接件；7Bb-型材挂钩；7C-第二吊杆紧固螺母；
D-第二灯板组件；T-第二灯板安装条组件；
8-第一灯板；8A-第一灯板背面；8B-第一灯板正面；8C-第一灯板垂直立边；8Ca-凸条；8Cb-缺口；8Ba-第一灯板LED灯珠；8D-连接导线；8E-接线插座； 8F-控制器；8G-输入电源；
9-第一灯板弹性卡条；9a-弹性弯钩；
10-卡条连接件；10a-卡条挂钩；10b-龙骨挂钩；11-吊装龙骨；
12-第一灯板吊装组件；12A-第一吊杆；12B-第一吊杆及龙骨连接件；12C-固定螺母；
13-第一固定封条；14-金属边框；15-金属边框的装饰框；16-第一灯板LED灯珠的透光体；Q-外围墙体。
[具体实施方式]
以下结合附图对本发明整体发光吊顶的结构特征及实施方式作进一步描述和说明：
本发明涉及的第一整体发光吊顶，如图26-40所示，其关键技术方案在于：
如图26-30、35-36所示，包括水平设置于室内屋顶正下方的若干个四周一体带有垂直立边8b的第一灯板8，每个第一灯板的正面8B间隔均布有多个可被调控发光的第一灯板LED灯珠8a，第一灯板8与若干个第一灯板LED灯珠8a组合构成第一灯板LED灯珠发光组件；还包括若干个所述第一灯板LED灯珠发光组件的集成安装组件和第一灯板LED灯珠的透光体9。
如图28-29、31-33所示，第一灯板LED灯珠发光组件的集成安装组件包括：与若干个相邻两排第一灯板垂直立边8b定位连接的若干个第一灯板弹性卡条9，若干个第一灯板弹性卡条9通过卡条连接件10与至少两根相互平行的吊装龙骨 11垂直定位连接；若干排第一灯板LED灯珠发光组件通过与每根吊装龙骨11定位连接的至少两个第一灯板吊装组件12整体水平吊装在室内屋顶的天花板上。
如图26、30所示，第一灯板LED灯珠的透光体16水平设置在第一灯板LED 灯珠发光组件的正下方，第一灯板LED灯珠的透光体16的外围侧边分别通过第一固定封条13与截面呈异型的金属边框14紧密相连；金属边框14的外侧面与室内屋顶的外围墙体Q紧密相连。参见图39-40，本发明第一整体发光吊顶中，金属边框14的正面设有由下至上与金属边框14紧密卡接的装饰框15。
如图26-27、37-38所示，若干个第一灯板弹性卡条9平行排列定位连接在若干个第一灯板LED灯珠发光组件之间，通过吊装龙骨11及第一灯板吊装组件 12将若干排第一灯板LED灯珠发光组件整体吊装在室内屋顶的天花板上，并与第一灯板LED灯珠的透光体16一起组合构成一整体发光吊顶。
如图28、34每个第一灯板的背面8A设有至少一个与第一灯板正面8B的每个LED灯珠8Ba电连接的接线插座8E，相邻两个接线插座8E之间连接有若干根连接导线8D，利用控制器8F将输入电源8G分配至每根连接导线8D上，通过连接导线8D将若干个第一灯板LED灯珠发光组件串接为一个整体。
如图27所示，第一吊装组件12包括第一吊杆12A和分别连接第一吊杆12A 与吊装龙骨11的第一吊杆及龙骨连接件12B；第一吊杆12A的上端垂直固定连接在室内屋顶上、第一吊杆12A的下端垂直穿设在第一吊杆及龙骨连接件12B 的第一吊杆连接孔(图中未示出)内，并通过位于第一吊杆连接孔上下两端的紧固螺母12C固定。
以下对本发明第一整体发光吊顶涉及的关键结构件及其连接关系作进一步描述：
如图32-33所示，本发明涉及的第一灯板弹性卡条9为其横截面大体上呈倒梯形的长条状体，第一灯板8的每个垂直立边8C上沿其纵向的中线两侧对称设有一对向内突起的凸条8Ca，第一灯板弹性卡条9的底部沿其中线分割并对称向上方两侧弯曲，形成两个可与第一灯板垂直立边8C上所设凸条8Ca紧密卡接的弹性弯钩9a。
第一灯板每个垂直立边8C的两端对称设有一缺口8Cb，第一灯板弹性卡条 8上所设弹性弯钩9a的底部与第一灯板垂直立边8C上的缺口8Cb紧密接触。
如图27、38所示，卡条连接件10由一金属板条经弯折加工而成的钩状体，卡条连接件10上分别一体设有卡条挂钩10a和龙骨挂钩10b；卡条挂钩10a定位卡设在第一灯板弹性卡条8上，龙骨挂钩10b钩设在吊装龙骨11上并通过螺栓固定。
本发明涉及的第二整体发光吊顶，如图1-25所示，其关键技术方案在于：
参见图1-13，包括水平设置于室内屋顶正下方的若干个第二灯板1，每个第二灯板1的正面间隔均布有多个可被控制发光的第二灯板LED灯珠1a，第二灯板1与若干个第二灯板LED灯珠1a组合构成第二灯板LED灯珠发光组件；还包括第二灯板LED灯珠发光组件的集成安装组件和第二灯板LED灯珠1a的透光体5。
参见图5-20，本发明涉及的第二灯板LED灯珠发光组件的集成安装组件如图5-10所示，主要包括：居中固定连接在第二灯板1背面的第二灯板连接卡件 2，第二灯板连接卡件2与第二灯板LED灯珠发光组件一体装配构成一第二灯板组件D；还包括：如图11-12所示的与若干个第二灯板组件D上的第二灯板连接卡件2定位连接的第二灯板组件连接支架3；如图13所示，多个第二灯板组件D与同一个第二灯板组件连接支架3一体装配构成第二灯板安装条组件T；还包括如图14-17所示，与若干个第二灯板安装条组件T活动连接的导轨边框4。
如图18-19所示，第二灯板LED灯珠1a的透光体水平设置在若干个第二灯板LED灯珠发光组件的正下方，第二灯板LED灯珠的透光体5的外围侧边分别通过第二固定封条6与导轨边框4紧密相连；
如图22-24所示，若干个第二灯板安装条组件T平行排列连接在导轨边框4 上，并与第二灯板LED灯珠1a的透光体5一起，通过与导轨边框4定位连接的至少两对第二灯板吊装组件7将若干个第二灯板LED灯珠发光组件整体吊装在室内屋顶的天花板上，空间上构成本发明涉及的另一整体发光吊顶。
以下对本发明第二整体发光吊顶涉及的关键结构件及其连接关系作进一步描述：
如图5、6所示，第二灯板连接卡件2的外形呈矩形壳体状，包括壳体顶板 2D，壳体顶板2D的内面位于其纵横方向的中线上对称设有两对与壳体顶板2D 的内面一体垂直的螺丝柱2c，两对螺丝柱2c与第二灯板1上的任一圆孔1b同轴且相适配；
如图7-10所示，相邻两个LED灯珠1a之间的第二灯板1上均布有同径圆孔1b；第二灯板连接卡件2通过从第二灯板1正面的同径圆孔1b穿设于螺丝柱 2c内的固定螺丝1c居中固定在第二灯板的背面1A上，整体构成一第二灯板组件D。
继续参见图5、6，第二灯板连接卡件壳体顶板2D上沿其纵向中线居中对称设有两个卡脚槽2a，两个卡脚槽2a的内侧槽壁上分别连体设有一沿着所述卡脚槽2a向内弯曲后又向外伸出的弹性卡脚2b；第二灯板连接卡件壳体顶板 2D上两个弹性卡脚2b之间的斜对角方向一体设有一对与第二灯板组件连接支架 33之间的安装定位柱2d。
如图11-12中所示,第二灯板组件连接支架3为横截面呈U型的长条状体，第二灯板组件连接支架3的纵向依次居中设有多个等间隔排列的与第二灯板连接卡件2上的卡脚2b相适配的卡孔3a。

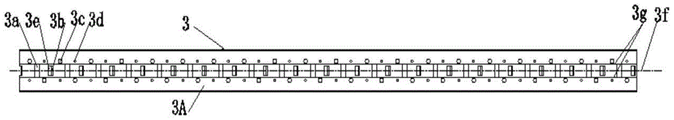

图11是图1中涉及的第二灯板组件连接支架背面3B的立体结构示意图；图20是图11中涉及的第二灯板组件连接支架背面3B的正投影结构示意图；
如图20所示，第二灯板组件连接支架3纵向的中线3f两侧靠近相邻两个卡孔3a两端连线3g的外侧依次设有多个等间隔错位排列的安装定位孔3c，第二灯板连接卡件2上的安装定位柱2d由下至上从第二灯板组件连接支架3上相对应的安装定位孔3c穿出，实现第二灯板组件D与第二灯板组件连接支架3之间的安装定位。
如图16、17所示，若干个第二灯板组件D上的第二灯板连接卡件2通过卡脚2b与同一个第二灯板连接卡件连接支架3上的卡孔3a对应定位连接，整体构成一第二灯板安装条组件T。
如图12、21所示，第二灯板组件连接支架3的正面3B相邻两个卡孔3a之间居中设有一第二灯板安装条组件T与导轨边框4活动连接的滑块3b。
如图14、15所示，导轨边框4由若干根相同横截面的型材4A通过型材连接组件4B一体装配而成；参见图16-19，导轨边框4的每根型材4A上分别设有可供第二灯板组件连接支架3纵向两端的滑块3b在其中水平滑动的连接轨道4a 和固定第二透光体5的封条凹槽4b；若干个第二灯板安装条组件T通过第二灯板组件连接支架3纵向两端的滑块3b平行排列活动连接在相互平行的两根型材 4A的连接轨道4a上。
本发明涉及的第二整体发光吊顶中，参见图16-17、19、25，连接轨道4a 和封条凹槽4b沿着导轨边框4的型材4A纵向上下错位平行分布；连接轨道4a 相对位于封条凹槽4b的内侧。参见图22-24，导轨边框4上任一相互平行的两根型材4A上分别对称设有至少一对第二灯板吊装组件7。
此外，参见图11-13，本发明第二整体发光吊顶中涉及的第二灯板组件连接支架3上相邻两个定位孔3c之间等间隔设有支架备用螺丝孔3d；第二灯板连接卡件2的两个定位柱2d连线的对角线上设有一对与第二灯板组件连接支架3上的支架备用螺丝孔3d同轴的卡件备用螺丝孔2e；在吊顶安装操作过程中，一旦出现卡脚2b断裂的情况，就可以利用支架备用螺丝孔3d和卡件备用螺丝孔2e 的作用通过螺丝进行固定，以替代卡脚2b。
参见图5-6，本发明第二整体发光吊顶中，第二灯板连接卡件2的壳体顶板 2D中心部位设有一LED灯珠的导线穿线圆孔2f。
本发明第二整体发光吊顶中，第二灯板组件连接支架3的长度和第二灯板1 的外形尺寸均可根据室内屋顶的实际形状和尺寸进行任意切割组合；本发明涉及的第二灯板1，可以采用如图3所示的大第二灯板1，亦可采用如图4所示的小第二灯板1。
第二灯板组件连接支架3的长度与若干个第二灯板组件D上的若干个第二灯板1的组合长度相适配。第二灯板1上排列的LED灯珠1a均按照矩阵模式布局。
本发明第一整体发光吊顶、第二整体发光吊顶中涉及的LED灯珠的控制方式既可以采用通用控制系统亦可以采用智能控制系统或声控系统模式；通过控制第一灯板、第二灯板上的多个LED灯珠使透光体显示出相同或不同色彩以及不同明暗度的灯光。
此外，如图11、12、20所示，第二灯板组件连接支架3上紧靠每个滑块3b 的根部同一侧均布有LED灯珠导线穿线方孔3e。这些LED灯珠导线穿线方孔3e 是由加工滑块3b而自然形成的，必要时可以借用，以方便安装操作。
如图3-4、7-8所示，本发明第二整体发光吊顶涉及的第二灯板1，可根据室内屋顶的实际形状和尺寸进行任意切割组合，可以采用如图3所示的大第二灯板1，亦可采用如图4所示的小第二灯板1。
第二灯板1上均布的同径圆孔1b的作用主要有以下两个：
1)第二灯板1可按需求进行大小切割，而切割是以圆孔1b为切割线的；
2)任一圆孔1b均可被相同规格的螺丝穿过，实现第二灯板1与第二灯板连接卡件2之间的快速连接。
继续参见图22-24，本发明涉及的第二整体发光吊顶是通过与导轨边框4相连的第二灯板吊装组件7整体吊装在室内屋顶天花板上的，导轨边框4的相对两根型材4A上对称设有至少两对第二灯板吊装组件7。
本发明中，第二灯板吊装组件7包括第二吊杆7A和连接第二吊杆7A与型材4A的第二吊杆连接件7B；第二吊杆连接件7B上分别设有第二吊杆连接孔(图中未示出)和连接型材4A的型材挂钩7Ba；
第二吊杆7A的上端垂直固定连接在室内屋顶上、第二吊杆7A的下端垂直穿设在第二吊杆连接件7B的第二吊杆连接孔(图中未示出)内，并通过位于第二吊杆连接孔(图中未示出)上下两端的紧固螺母7C固定；
本发明中，导轨边框4的每根型材4A的纵向均设有连接第二吊杆连接件7B 的吊装件钩槽4c，第二吊杆连接件7B的型材挂钩7Bb定位钩设在型材4A的吊装件钩槽4c内；如图24中所示，吊装件钩槽4c相对位于封条凹槽4b的正上方。
本发明中，第二吊杆连接件7B为连续设有三个直角弯折段的金属板条，第二吊杆连接件7B上的型材挂钩7Bb由金属板条的第三个弯折段加工而成，型材挂钩7Bb的中段垂直向上弯折形成一钩锁7Bc，利用钩锁7Bc的作用，可使第二灯板吊装组件7上的型材挂钩7Bb沿着图中的箭头方向与导轨边框4上的吊装件钩槽4c之间实现定位卡接。
本发明涉及的第一灯板LED灯珠的的透光体与第二灯板LED灯珠的的透光体，可以采用白色的净面透光体，也可以采用带有色彩及图案的透光体。用于室内餐厅、客厅、浴室及卫生间、书房、卧室的图案或色彩均不同。
本发明及的第一灯板、第二灯板为不同材质和结构的灯基板。
本发明涉及的第一灯板可以利用金属扣板并采用特殊的制作工艺将LED灯珠与金属扣板做成一体件，与安装在第一灯板上的接线插座及导线一起组合构成第一灯板LED灯珠发光组件。
本发明涉及的第二灯板为铝基板，采用普通的多层板与绝缘层、铝基贴合而成。通过特殊的制作工艺将LED灯珠与多层板加工成一体件，与安装在第二灯板组件连接支架上的接线插座及导线(图中未示出)一起组合构成第二灯板 LED灯珠发光组件。
本发明涉及的第二整体发光吊顶的电源及导线可参照第一整体发光吊顶的线路布置，并充分利用第二灯板组件连接支架3上设置的LED灯的导线穿线方孔3e和第二灯板连接卡件2上设置的LED灯的导线穿线圆孔2f。
本发明并不受上述实施方式的限制，其他的任何未背离本发明的精神实质与原理下所做出的改变、修饰、替代、组合、简化，均应为等效的置换方式，都包含在本发明的保护范围之内。

Claims (10)

1.一种整体发光吊顶，其特征在于：包括水平设置于室内屋顶正下方的若干个四周一体带有垂直立边的第一灯板，每个所述第一灯板的正面间隔均布有多个可被调控发光的第一灯板LED灯珠，所述第一灯板与若干个所述第一灯板LED灯珠组合构成第一灯板LED灯珠发光组件；还包括若干个所述第一灯板LED灯珠发光组件的集成安装组件和所述第一灯板LED灯珠的透光体；
所述第一灯板LED灯珠发光组件的集成安装组件包括：与若干个相邻两排所述第一灯板垂直立边定位连接的若干个第一灯板弹性卡条，若干个所述第一灯板弹性卡条通过卡条连接件与至少两根相互平行的吊装龙骨垂直定位连接；若干排所述第一灯板LED灯珠发光组件通过与每根所述吊装龙骨定位连接的至少两个第一灯板吊装组件整体水平吊装在室内屋顶的天花板上；
所述第一灯板LED灯珠的透光体水平设置在所述第一灯板LED灯珠发光组件的正下方，所述第一灯板LED灯珠的透光体的外围侧边分别通过第一固定封条与截面呈异型的金属边框紧密相连；所述金属边框的外侧面与室内屋顶的外围墙体紧密固定相连；
若干个所述第一灯板弹性卡条平行排列定位连接在若干个所述第一灯板LED灯珠发光组件之间，通过所述吊装龙骨及所述第一灯板吊装组件将若干排所述第一灯板LED灯珠发光组件整体吊装在室内屋顶的天花板上，并与所述第一灯板LED灯珠的透光体一起组合构成一整体发光吊顶。
2.根据权利要求1所述的整体发光吊顶，其特征在于：每个所述第一灯板的背面设有至少一个与所述第一灯板正面的每个所述LED灯珠电连接的接线插座，相邻两个所述接线插座之间连接有若干根连接导线，利用控制器将输入电源分配至每根连接导线上，通过连接导线将若干个所述第一灯板LED灯珠发光组件串接为一个整体。
3.一种整体发光吊顶，其特征在于：包括水平设置于室内屋顶正下方的若干个第二灯板，每个所述第二灯板的正面间隔均布有多个可被控制发光的第二灯板LED灯珠，所述第二灯板与若干个所述第二灯板LED灯珠组合构成第二灯板LED灯珠发光组件；还包括若干个所述第二灯板LED灯珠发光组件的集成安装组件和所述第二灯板LED灯珠的透光体；
所述第二灯板LED灯珠发光组件的集成安装组件包括：居中固定连接在所述第二灯板背面的第二灯板连接卡件，所述第二灯板连接卡件与所述第二灯板LED灯珠发光组件一体装配构成第二灯板组件；还包括与若干个所述第二灯板组件上的所述第二灯板连接卡件定位连接的第二灯板组件连接支架，多个所述第二灯板组件与同一个所述第二灯板组件连接支架一体装配构成第二灯板安装条组件；还包括与若干个所述第二灯板安装条组件活动连接的导轨边框；
所述第二灯板LED灯珠的透光体水平设置在若干个所述第二灯板LED灯珠发光组件的正下方，所述第二灯板LED灯珠的透光体的纵向与横向外围侧边分别通过第二固定封条与所述导轨边框紧密相连；
若干个所述第二灯板安装条组件平行排列连接在所述导轨边框上，并与所述第二灯板LED灯珠的透光体一起，通过与所述导轨边框定位连接的至少两对第二灯板吊装组件将若干个第二灯板LED灯珠发光组件整体吊装在室内屋顶的天花板上，构成一整体发光吊顶。
4.根据权利要求3所述的整体发光吊顶，其特征在于：所述第二灯板连接卡件的外形呈矩形壳体状，包括壳体顶板，所述壳体顶板的内面位于其纵横方向的中线上对称设有两对与所述壳体顶板的内面一体垂直的螺丝柱，两对所述螺丝柱与所述第二灯板上的任一所述圆孔同轴且相适配；
相邻两个所述第二灯板LED灯珠之间的所述第二灯板上均布有同径圆孔；所述第二灯板连接卡件通过从所述第二灯板正面的所述同径圆孔穿设于所述螺丝柱内的固定螺丝居中固定在所述第二灯板的背面上，整体构成第二灯板组件。
5.根据权利要求4所述的整体发光吊顶，其特征在于：所述第二灯板连接卡件壳体顶板上沿其纵向中线居中对称设有两个卡脚槽，两个所述卡脚槽的内侧槽壁上分别连体设有一沿着所述卡脚槽向内弯曲后又向外伸出的弹性卡脚；所述第二灯板连接卡件壳体顶板上两个所述弹性卡脚之间的斜对角方向一体设有一对与所述第二灯板组件连接支架之间的安装定位柱。
6.根据权利要求5所述的整体发光吊顶，其特征在于：所述第二灯板组件连接支架为横截面呈U型的长条状体，所述第二灯板组件连接支架的纵向依次居中设有多个等间隔排列的与所述第二灯板连接卡件上的卡脚相适配的卡孔；
所述第二灯板组件连接支架纵向的中线两侧靠近相邻两个所述卡孔两端连线的外侧依次设有多个等间隔错位排列的安装定位孔，所述第二灯板连接卡件上的安装定位柱由下至上从所述第二灯板组件连接支架上相对应的安装定位孔穿出，实现所述第二灯板组件与所述第二灯板组件连接支架之间的安装定位；若干个所述第二灯板组件上的所述第二灯板连接卡件通过所述卡脚与同一个所述第二灯板连接卡件连接支架上的所述卡孔对应定位连接，整体构成一第二灯板安装条组件；
所述第二灯板组件连接支架的正面相邻两个所述卡孔之间居中设有一所述第二灯板安装条组件与所述导轨边框活动连接的滑块。
7.根据权利要求3所述的整体发光吊顶，其特征在于：所述导轨边框由若干根相同横截面的型材通过型材连接组件一体装配而成；所述导轨边框的每根型材上分别设有可供所述第二灯板组件连接支架纵向两端的所述滑块在其中水平滑动的连接轨道和固定所述透光体的封条凹槽；若干个所述第二灯板安装条组件通过所述第二灯板组件连接支架纵向两端的所述滑块水平活动连接在相互平行的两根型材的所述连接轨道上；
所述连接轨道和所述封条凹槽沿着所述导轨边框的型材纵向上下错位平行分布；所述连接轨道相对位于所述封条凹槽的内侧；
所述导轨边框上任一相互平行的两根所述型材上分别对称设有至少一对所述第二灯板吊装组件。
8.根据权利要求6所述的整体发光吊顶，其特征在于：所述第二灯板组件连接支架上相邻两个定位孔之间等间隔设有支架备用螺丝孔；
所述第二灯板连接卡件的两个定位柱连线的对角线上设有一对与所述第二灯板组件连接支架上的支架备用螺丝孔同轴的卡件备用螺丝孔；
所述第二灯板连接卡件的壳体顶板中心部位设有一LED灯珠的导线穿线圆孔。
9.根据权利要求1或2所述的整体发光吊顶，其特征在于：所述第一吊装组件包括第一吊杆和分别连接所述第一吊杆与所述吊装龙骨的第一吊杆连接件；所述第一吊杆连接件上分别设有第一吊杆连接孔和连接所述吊装龙骨的龙骨挂钩。
10.根据权利要求7所述的整体发光吊顶，其特征在于：所述第二灯板吊装组件包括第二吊杆和分别连接所述第二吊杆与所述型材的第二吊杆连接件；所述第二吊杆连接件上分别设有第二吊杆连接孔和连接所述型材的型材挂钩。
CN202010498397.7A 2020-06-04 2020-06-04 一种整体发光吊顶 Active CN111561097B (zh)

Priority Applications (1)

Application Number Priority Date Filing Date Title
CN202010498397.7A CN111561097B (zh) 2020-06-04 2020-06-04 一种整体发光吊顶

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
CN202010498397.7A CN111561097B (zh) 2020-06-04 2020-06-04 一种整体发光吊顶

Publications (2)

Publication Number Publication Date
CN111561097A true CN111561097A (zh) 2020-08-21
CN111561097B CN111561097B (zh) 2024-12-31

Family

ID=72070329

Family Applications (1)

Application Number Title Priority Date Filing Date
CN202010498397.7A Active CN111561097B (zh) 2020-06-04 2020-06-04 一种整体发光吊顶

Country Status (1)

Country Link
CN (1) CN111561097B (zh)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN115297597A (zh) * 2022-08-04 2022-11-04 深圳市彩斓光电科技有限公司 氛围灯具的图像呈现方法、装置、计算机设备及存储介质

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20130083514A1 (en) * 2011-07-22 2013-04-04 Led House Sdn Bhd Lighting assembly for ceiling board
CN204201697U (zh) * 2014-11-13 2015-03-11 河北优视光电科技有限公司 一种集成吊顶专用led平板灯
CN205206185U (zh) * 2015-11-02 2016-05-04 广州康普顿至高建材有限公司 一种灯盘天花
CA3050232A1 (en) * 2018-09-11 2020-03-11 Andrew Cook Ceiling system and hanger for suspending ceiling tiles or panels therefrom
CN212506997U (zh) * 2020-06-04 2021-02-09 上海圣峰建材科技股份有限公司 一种整体发光吊顶

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20130083514A1 (en) * 2011-07-22 2013-04-04 Led House Sdn Bhd Lighting assembly for ceiling board
CN204201697U (zh) * 2014-11-13 2015-03-11 河北优视光电科技有限公司 一种集成吊顶专用led平板灯
CN205206185U (zh) * 2015-11-02 2016-05-04 广州康普顿至高建材有限公司 一种灯盘天花
CA3050232A1 (en) * 2018-09-11 2020-03-11 Andrew Cook Ceiling system and hanger for suspending ceiling tiles or panels therefrom
CN212506997U (zh) * 2020-06-04 2021-02-09 上海圣峰建材科技股份有限公司 一种整体发光吊顶

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN115297597A (zh) * 2022-08-04 2022-11-04 深圳市彩斓光电科技有限公司 氛围灯具的图像呈现方法、装置、计算机设备及存储介质

Also Published As

Publication number Publication date
CN111561097B (zh) 2024-12-31

Similar Documents

Publication Publication Date Title
CN105042434B (zh) 能够结合到建筑顶层上的灯具骨架结构及集成灯岛
CN212506997U (zh) 一种整体发光吊顶
CN112443076A (zh) 一种吊顶饰面板的连接构件、吊顶系统及安装方法
CN105064640A (zh) 一种集成护墙、护顶、吊顶型材套件
CN101839430B (zh) 一种具有装饰及照明功能的天花挂片
CN111561097A (zh) 一种整体发光吊顶
CN112376779B (zh) 一种可内置灯具的装配式吊顶安装结构
CN113482229A (zh) 一种多功能grg装饰板模块化吊顶安装设计结构
CN216616514U (zh) 一种平面板集成吊顶安装结构
CN205137259U (zh) 一种与装修角线结合的基础照明灯具
CN114687507B (zh) 一种古法榫卯式蜂窝吊顶
CN215167054U (zh) 一种可内置灯具的装配式吊顶安装结构
CN116180964B (zh) 一种大空间多功能吊顶总成
CN217027690U (zh) 一种插挂式发光亚克力天花
CN206016126U (zh) 防火吸音板
CN217714634U (zh) 用于展柜的无缝对接无频闪线条灯
CN2788498Y (zh) 吊顶内置式音响装置
CN214948602U (zh) 一种房型吊灯
CN217875561U (zh) 一种吸顶灯
CN211775004U (zh) 一种室内天花铝板组合机构
CN222578109U (zh) 一种吊顶用的格栅灯带结构
CN206439726U (zh) 一种吊灯挂件
CN212317355U (zh) 一种防潮吸音板
CN223271195U (zh) 一种软膜天花用的轨道及轨道灯
CN221172041U (zh) 模块化灯具

Legal Events

Date Code Title Description
PB01 Publication
PB01 Publication
SE01 Entry into force of request for substantive examination
SE01 Entry into force of request for substantive examination
GR01 Patent grant
GR01 Patent grant
