Abstract

本发明是一种用于清洁无托槽隐形矫治器的牙套刷，包括刷柄主体，所述刷柄主体的一端连接有单束刷毛，刷柄主体的另一端连接有多束刷毛。本发明牙套刷能对无托槽矫治器的磨牙区、正面咬合区、切牙段和窝沟间隙进行360度全方位手动清洁，达到99%以上的表面接触，为佩戴人群解决清洁问题，改善佩戴期间的口腔健康，改善佩戴体验，并且结构简单小巧，便于携带和存放。

Description

一种用于清洁无托槽隐形矫治器的牙套刷
技术领域
本发明涉及牙科矫正治疗辅助器具技术领域，具体涉及一种用于清洁无托槽隐形矫治器的牙套刷。
背景技术
在近年来牙科正畸领域中，透明材质隐形化无托槽矫治器的应用越来越广泛。这种矫治器因人而异采用个性化定制方案对每个病人实行治疗。但是目前还没有一种工具可以专门用来清洁这种无托槽矫治器，为了保证患者的佩戴效果，以及日常卫生维护的要求，本发明针对无托槽矫治器，提出一种牙套刷，来对其日常清洁卫生维护。
发明内容
本发明的目的在于克服现有技术存在的问题，提供一种用于清洁无托槽隐形矫治器的牙套刷。
为实现上述技术目的，达到上述技术效果，本发明通过以下技术方案实现：
一种用于清洁无托槽隐形矫治器的牙套刷，包括刷柄主体，所述刷柄主体的一端连接有单束刷毛，刷柄主体的另一端连接有多束刷毛。
进一步的，所述刷柄主体内设有若干刷毛安装槽，所述单束刷毛和多束刷毛伸入对应的刷毛安装槽内固定。
进一步的，所述单束刷毛与刷毛安装槽之间、以及多束刷毛与刷毛安装槽之间分别填充有粘接胶，用于加固连接。
进一步的，所述多束刷毛由多个单束刷毛并排组成，并且多个单束刷毛的末梢之间具有交叉部分。
进一步的，所述刷柄主体的外表面中心处设有标签栏或装饰栏，用于设置名称标签或装饰花纹。
本发明的有益效果是:
本发明牙套刷能对无托槽矫治器的磨牙区、正面咬合区、切牙段和窝沟间隙进行360度全方位手动清洁，达到99%以上的表面接触，为佩戴隐形牙套人群解决清洁问题，改善佩戴期间的口腔健康，改善佩戴体验，并且结构简单小巧，便于携带和存放。
附图说明

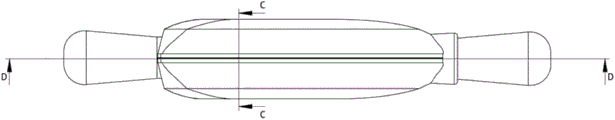

图1为本发明的俯视结构示意图；
图2为本发明的侧视结构示意图；
图3为本发明图2的C-C截面图；
图4为本发明图2的D-D截面图；
图5为本发明的立体结构示意图；
图6为本发明的用法示意图。
图中标号说明：1、刷柄主体，11、刷毛安装槽，12、标签栏或装饰栏，2、单束刷毛，3、多束刷毛，4、无托槽矫治器。
具体实施方式
下面将参考附图并结合实施例，来详细说明本发明。
如图1所示，一种用于清洁无托槽隐形矫治器的牙套刷，包括刷柄主体1，所述刷柄主体1的一端连接有单束刷毛2，刷柄主体1的另一端连接有多束刷毛3，在本实施例中，刷柄主体1为爱心形结构，单束刷毛2设置在心尖处，多束刷毛3设置在心肩处。
所述刷柄主体1内设有若干刷毛安装槽11，所述单束刷毛2和多束刷毛3伸入对应的刷毛安装槽11内固定。
所述单束刷毛2与刷毛安装槽11之间、以及多束刷毛3与刷毛安装槽11之间分别填充有粘接胶，用于加固连接。
所述多束刷毛3由多个单束刷毛2并排组成，并且多个单束刷毛2的末梢之间具有交叉部分。
所述刷柄主体1的外表面中心处设有标签栏或装饰栏12，用于设置名称标签或装饰花纹，在本实施例中，标签栏或装饰栏12作为装饰花纹，在标签栏或装饰栏12处设有镂空的爱心形花纹。
本发明用法及原理
使用时，如图6所示，首先，用拇指和食指捏住刷柄主体1，然后，使用多束刷毛3来清刷无托槽矫治器4的磨牙区和正面咬合区，最后，使用单束刷毛2来清刷无托槽矫治器4的切牙段和细小缝隙处。
以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

Claims (5)

1.一种用于清洁无托槽隐形矫治器的牙套刷，其特征在于，包括刷柄主体（1），所述刷柄主体（1）的一端连接有单束刷毛（2），刷柄主体（1）的另一端连接有多束刷毛（3）。
2.根据权利要求1所述的用于清洁无托槽隐形矫治器的牙套刷，其特征在于，所述刷柄主体（1）内设有若干刷毛安装槽（11），所述单束刷毛（2）和多束刷毛（3）伸入对应的刷毛安装槽（11）内固定。
3.根据权利要求2所述的用于清洁无托槽隐形矫治器的牙套刷，其特征在于，所述单束刷毛（2）与刷毛安装槽（11）之间、以及多束刷毛（3）与刷毛安装槽（11）之间分别填充有粘接胶，用于加固连接。
4.根据权利要求1所述的用于清洁无托槽隐形矫治器的牙套刷，其特征在于，所述多束刷毛（3）由多个单束刷毛（2）并排组成，并且多个单束刷毛（2）的末梢之间具有交叉部分。
5.根据权利要求1所述的用于清洁无托槽隐形矫治器的牙套刷，其特征在于，所述刷柄主体（1）的外表面中心处设有标签栏或装饰栏（12），用于设置名称标签或装饰花纹。
