CN111044394B - 一种针对Mullins效应参数的球压痕表征方法 - Google Patents

一种针对Mullins效应参数的球压痕表征方法 Download PDF

Info

Publication number
CN111044394B
CN111044394B CN201911254565.1A CN201911254565A CN111044394B CN 111044394 B CN111044394 B CN 111044394B CN 201911254565 A CN201911254565 A CN 201911254565A CN 111044394 B CN111044394 B CN 111044394B
Authority
CN
China
Prior art keywords
indentation
ball
experiment
parameters
mullins effect
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
CN201911254565.1A
Other languages
English (en)
Other versions
CN111044394A (zh
Inventor
张满弓
吴涛
陈猛
钱家昌
蔡琛
黎焕敏
张向东
游卓
贾飞
赵爱国
张昊
胡旭
何鹏
张安付
赵志高
陈虹
李钊
王鹏
严浩
张康
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
719th Research Institute of CSIC
Original Assignee
719th Research Institute of CSIC
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 719th Research Institute of CSIC filed Critical 719th Research Institute of CSIC
Priority to CN201911254565.1A priority Critical patent/CN111044394B/zh
Publication of CN111044394A publication Critical patent/CN111044394A/zh
Application granted granted Critical
Publication of CN111044394B publication Critical patent/CN111044394B/zh
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • GPHYSICS
    • G01MEASURING; TESTING
    • G01NINVESTIGATING OR ANALYSING MATERIALS BY DETERMINING THEIR CHEMICAL OR PHYSICAL PROPERTIES
    • G01N3/00Investigating strength properties of solid materials by application of mechanical stress
    • G01N3/40Investigating hardness or rebound hardness
    • G01N3/42Investigating hardness or rebound hardness by performing impressions under a steady load by indentors, e.g. sphere, pyramid

Landscapes

  • Physics & Mathematics (AREA)
  • Health & Medical Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Chemical & Material Sciences (AREA)
  • Analytical Chemistry (AREA)
  • Biochemistry (AREA)
  • General Health & Medical Sciences (AREA)
  • General Physics & Mathematics (AREA)
  • Immunology (AREA)
  • Pathology (AREA)
  • Polyesters Or Polycarbonates (AREA)
  • Injection Moulding Of Plastics Or The Like (AREA)
  • Investigating Strength Of Materials By Application Of Mechanical Stress (AREA)

Abstract

本发明公开了一种针对Mullins效应参数的球压痕表征方法,属于压痕实验技术领域。该方法实现的步骤包括:首先通过在球压痕实验中引入无量纲函数来建立压痕实验中各物理量之间的关系,其次根据含Mullins效应的有限元模型计算获得上述关系的显示表达,然后开展压痕实验获得实际材料的载荷‑位移曲线,最后根据无量纲函数的显示表达以及压痕实验所得载荷‑位移曲线反演得到材料的Mullins效应参数。本发明的表征方法可以利用球压痕实验快速、原位、多尺度和局部表征材料的应力软化力学性质,降低了传统拉伸压缩实验的复杂性,相应提高了所得Mullins效应参数的准确度。

Description

一种针对Mullins效应参数的球压痕表征方法
技术领域
本发明属于压痕实验技术领域,具体涉及一种高分子聚合物材料的Mullins效应表征方法。
背景技术
压痕是一种深度相关的测试技术,源于18世纪中叶由矿物学家发展的硬度划痕测试,随后被用来测量金属的硬度。压痕实验利用压头压入被测材料,通过分析压痕载荷–压入深度曲线获得相关力学性质,被广泛应用于宏观及微纳观尺度下材料的线弹性、塑性及粘弹性性质力学表征。
1881年,Hertz发展了接触理论,Hertz解也被广泛应用于球压头压痕实验中的弹性接触问题。Lee和Radok将Hertz接触理论扩展至粘弹性材料,通过蠕变函数预测粘弹性材料对外加载荷的响应。Johnson等将Hertz解扩展至粘附接触的情况。高玉臣等发展了新的应变能密度函数,研究了橡胶类材料与刚性锥之间的大变形接触问题。
在连续介质力学框架下,高分子聚合物材料可以用线弹性、超弹性、线性粘弹性、非线性粘弹性、多孔弹性或其它双相、多相本构关系来描述,需要根据材料表现出的力学响应选择合适的本构模型。Mullins效应,即在典型橡胶材料的应力-应变循环试验中,当橡胶经历“加载-卸载-再加载循环”时,卸载应力和重加载应力远远小于初始加载时的应力。在重加载时,随着应变的增加,应力-应变曲线首先沿着卸载路径变化,然后随着应变的进一步增加,应力-应变曲线与主曲线重合。Mullins效应是高分子聚合物材料的一个显著特性,对减振器等承载元件的设计效果影响很大,值得重点关注。
Mullins和Tobin分别于1953年和1957年对填充硫化橡胶的应力软化现象进行了试验和模型预测对照。Shen于2001年对聚氨酯泡沫体受压缩时的Mullins效应所做的试验,获得了与Ogden模型相吻合的应力应变曲线。Cheng和Chen于2003年对三元乙丙橡胶(EPDM)的Mullins效应做了预测,并与模型曲线进行了对比。Johnson和Beatty对丁纳橡胶和氯丁橡胶的Mullins效应做了拉伸试验。Lu、
Figure GDA0003460995050000011
以及Hao分别对粘弹性和Mullins效应进行了本构模型参数表征。Tang等研究了纳米复合材料水凝胶的Mullins效应,考虑了残余变形和非理想循环加载的影响。Zhang等用Mullins效应和内聚力模型对含裂纹水凝胶等弹性体进行了断裂分析。此外,还有众多研究均对Mullins效应进行了表征。上述表征多为拉伸、压缩等常规方法,在试验中需要制备特定尺寸和形状的样件,且在样件机加工过程中很可能对材料表观应力软化效应产生影响。相比而言,压痕方法的测量更为简便,更易实现原位、多尺度和局部表征测量,但是目前利用压痕方法进行Mullins效应表征的工作较为少见。Mullins效应虽早已有本构模型嵌入至ABAQUS,但目前鲜有专门利用压痕方法表征其本构参数的报道。
发明内容
有鉴于此,本发明提供了一种针对Mullins效应参数的球压痕表征方法,能够实现原位、多尺度和局部表征高分子聚合物材料的Mullins效应特性。
一种针对Mullins效应参数的球压痕表征方法,该方法实现的步骤如下:
步骤一:通过在压痕实验中引入无量纲函数来建立压痕实验中各物理量之间的关系;
步骤二:根据含Mullins效应的有限元模型计算获得上述无量纲函数的显式表达;
步骤三:进行球压头压痕实验获得实际材料的加卸载载荷-位移曲线;
步骤四:根据无量纲函数的显式表达以及球压头压痕实验加载载荷-位移曲线反演得到材料的初始剪切模量和超弹性力学参数;
步骤五:根据无量纲函数的显式表达以及球压头压痕实验卸载载荷-位移曲线反演得到材料的Mullins效应参数。
进一步地,所述步骤一的内容包括:将Π定理应用于neo-Hookean、Mooney–Rivlin、Fung以及Arruda–Boyce四种超弹性本构模型并分别对应Ogden-Roxburgh Mullins效应模型描述的球压头压痕加载实验,得到球压头压痕实验中物理量之间的关系:
Figure GDA0003460995050000021
Figure GDA0003460995050000022
Figure GDA0003460995050000023
Figure GDA0003460995050000024
其中,P为球压痕加载载荷,μ0为初始剪切模量,h为压入深度,R为球压头半径;ΠnH、ΠMR、ΠF和ΠAB为无量纲函数,α、β和λm分别为对应本构模型中的超弹性力学参数,r,m,b为对应Mullins效应本构模型中的参数;
将Π定理应用于neo-Hookean、Mooney–Rivlin、Fung以及Arruda–Boyce四种超弹性本构模型并分别对应Ogden-Roxburgh Mullins效应模型描述的球压头压痕卸载实验,得到球压头压痕实验中物理量之间的关系:
Figure GDA0003460995050000031
Figure GDA0003460995050000032
Figure GDA0003460995050000033
Figure GDA0003460995050000034
其中,Pj为球压痕卸载载荷,μ0为初始剪切模量,hj为压入深度,R为球压头半径;Πj nH、Πj MR、Πj F和Πj AB为无量纲函数,α、β和λm分别为对应本构模型中的超弹性力学参数,r,m,b为对应Mullins效应本构模型中的参数,下标j表示第j次卸载,每j次加载最大深度依次递增。
进一步地,所述步骤二的内容包括:利用商用软件开展大规模非线性有限元模拟,得到无量纲函数ΠnH、ΠMR、ΠF和ΠAB的曲线,从而确定无量纲函数的显式表达:
Figure GDA0003460995050000035
Figure GDA0003460995050000036
Figure GDA0003460995050000041
Figure GDA0003460995050000042
其中,对于neo-Hookean本构模型,无量纲函数ΠnH的系数κ1和κ2为常数;对于Mooney–Rivlin和Fung本构模型,无量纲函数ΠMR和ΠF的系数Ci和Di(i=1,2,3)依赖于h/R;对于Arruda–Boyce本构模型,无量纲函数ΠAB的系数A0、Ai和Bi(i=1,2,3)依赖于h/R;
同样地,利用商用软件开展大规模非线性有限元模拟,得到无量纲函数Πj nH、Πj MR、Πj F和Πj AB的曲线,从而确定无量纲函数的显式表达:
Figure GDA0003460995050000043
Figure GDA0003460995050000044
Figure GDA0003460995050000045
Figure GDA0003460995050000046
其中,无量纲函数Πj nH、Πj MR、Πj F和Πj AB的系数Ei、Fi、Gi和Hi(i=1,2,3)依赖于r,m,b,超弹性力学参数α、β和λm以及卸载次数j。
进一步地,所述步骤三的内容包括:选取j个最大压入深度开展球压头压痕实验,记录不同压入深度的加载和卸载载荷-位移曲线。
进一步地,所述步骤四的内容包括:综合利用所述无量纲函数ΠnH、ΠMR、ΠF和ΠAB的显式表达,可知当
Figure GDA0003460995050000047
时,所有本构模型中球压痕加载载荷P和压入深度h呈简单函数关系,而且基本与Mullins效应本构模型参数r,m,b无关:
Figure GDA0003460995050000048
根据球压头压痕实验加载载荷-位移曲线可以反演得到材料的初始剪切模量μ0
在确定初始剪切模量之后,利用
Figure GDA0003460995050000051
时的球压头压痕实验加载载荷-位移曲线确定不同本构模型的超弹性力学参数:
Figure GDA0003460995050000052
Figure GDA0003460995050000053
Figure GDA0003460995050000054
Figure GDA0003460995050000055
进一步地,所述步骤五的内容包括:根据无量纲函数Πj nH、Πj MR、Πj F和Πj AB的显式表达以及球压头压痕实验中的卸载载荷Pj和压入深度hj等信息反演得到材料的Mullins效应参数r,m,b:
Figure GDA0003460995050000056
Figure GDA0003460995050000057
Figure GDA0003460995050000058
Figure GDA0003460995050000059
有益效果:
1、本发明的Mullins效应参数的球压痕表征方法通过在球压头压痕实验中引入无量纲函数来建立压痕实验中各物理量之间的关系,然后确定该无量纲函数的显式表达,最后根据该无量纲函数的显式表达反演得到高分子聚合物材料的初始剪切模量、超弹性力学参数以及Mullins效应参数。
2、本发明的Mullins效应参数的球压痕表征方法是基于压痕实验,因此,可以直接作用于高分子聚合物材料实现原位表征;同时,可以根据高分子聚合物材料的不同尺寸调整球压头尺寸的大小,从而实现多尺度和局部表征高分子聚合物材料的力学性质;创新地建立了更完备的含Mullins效应高分子聚合物材料的力学性质表征方法。
附图说明
图1为本发明表征方法的步骤流程图;
图2为球压头压痕实验的示意图;
图3为含Mullins效应球压痕实验的加卸载载荷-位移曲线示意图;
图4为本发明中球压头压痕实验有限元模拟及网格划分的示意图;
图5为本构模型Mooney–Rivlin无量纲函数的曲线图;
图6为本构模型Arruda–Boyce无量纲函数的曲线图;
图7为本构模型Fung无量纲函数的曲线图。
具体实施方式
下面结合附图并举实施例,对本发明进行详细描述。
如图1所示,本发明提供的Mullins效应参数的球压痕表征方法,其实现的步骤如下:
步骤1:通过在压痕实验中引入无量纲函数来建立压痕实验中各物理量之间的关系;
步骤2:根据含Mullins效应的有限元模型计算获得上述无量纲函数的显式表达;
步骤3:开展球压头压痕实验获得实际材料的加卸载载荷-位移曲线;
步骤4:根据无量纲函数的显式表达以及球压头压痕实验加载载荷-位移曲线反演得到材料的初始剪切模量和超弹性力学参数。
步骤5:根据无量纲函数的显式表达以及球压头压痕实验卸载载荷-位移曲线反演得到材料的Mullins效应参数。
本发明提供的Mullins效应参数的球压痕表征方法,通过在球压头压痕实验中引入无量纲函数来建立压痕实验中各物理量之间的关系,然后确定该无量纲函数的显式表达,最后根据该无量纲函数的显式表达反演得到高分子聚合物材料的初始剪切模量、超弹性力学参数以及Mullins效应参数。
可知,本发明提供的Mullins效应参数的球压痕表征方法,由于其基于压痕实验,因此,可以直接作用于高分子聚合物材料实现原位表征;同时,可以根据高分子聚合物材料的不同尺寸调整球压头尺寸的大小,从而实现多尺度和局部表征高分子聚合物材料的力学性质;创新地建立了更完备的含Mullins效应高分子聚合物材料的力学性质表征方法。
在本发明的一种优选的实施例中,上述步骤1包括:
所述步骤1包括:将Π定理应用于neo-Hookean、Mooney–Rivlin、Fung以及Arruda–Boyce四种超弹性本构模型以及Ogden-Roxburgh Mullins效应模型描述的球压头压痕加载实验,得到球压头压痕实验中物理量之间的关系。
Figure GDA0003460995050000071
Figure GDA0003460995050000072
Figure GDA0003460995050000073
Figure GDA0003460995050000074
其中,P为球压痕加载载荷,μ0为初始剪切模量,h为压入深度,R为球压头半径;ΠnH、ΠMR、ΠF和ΠAB为无量纲函数,α、β和λm分别为对应本构模型中的超弹性力学参数,r,m,b为对应Mullins效应本构模型中的参数。
将Π定理应用于neo-Hookean、Mooney–Rivlin、Fung以及Arruda–Boyce四种超弹性本构模型以及Ogden-Roxburgh Mullins效应模型描述的球压头压痕卸载实验,得到球压头压痕实验中物理量之间的关系。
Figure GDA0003460995050000075
Figure GDA0003460995050000076
Figure GDA0003460995050000077
Figure GDA0003460995050000081
其中,Pj为球压痕卸载载荷,μ0为初始剪切模量,hj为压入深度,R为球压头半径;Πj nH、Πj MR、Πj F和Πj AB为无量纲函数,α、β和λm分别为对应本构模型中的超弹性力学参数,r,m,b为对应Mullins效应本构模型中的参数。下标j表示第j次卸载,每j次加载最大深度依次递增。
上述物理量之间的关系的推理过程如下:
对于球压头压痕实验,当球压头半径R远小于待测材料尺寸时,可看作球压头作用于半无限大空间。这一物理过程中只包含少量的几何和物理参数,结合量纲分析和大规模有限元计算可得描述球压头压痕实验响应和材料参数间关系的显式表达式。在这里,我们针对Mooney–Rivlin、neo-Hookean、Fung以及Arruda–Boyce超弹性本构模型,以及Mullins效应模型进行研究。
对于不可压缩neo-Hookean材料的球压头压痕加载实验,加载压痕载荷PnH与下列独立参数相关
PnH=f(μ0,h,R,r,m,b);
式中μ0是材料在基态下的剪切模量,h为压入深度,R为球压头半径。应用Π定理可得:
Figure GDA0003460995050000082
对于不可压缩neo-Hookean材料的球压头压痕卸载实验,卸载压痕载荷PnH与下列独立参数相关:
Pj nH=g(μ0,h,R,r,m,b);
式中hj为压入深度。应用Π定理可得:
Figure GDA0003460995050000091
类似地,将Π定理应用于Mooney–Rivlin、Fung以及Arruda–Boyce三种不可压缩超弹性材料的压痕加载及卸载实验,可以得到:
Figure GDA0003460995050000092
Figure GDA0003460995050000093
Figure GDA0003460995050000094
Figure GDA0003460995050000095
Figure GDA0003460995050000096
Figure GDA0003460995050000097
在本发明的一种优选的实施例中,上述步骤2包括:
利用商用软件开展大规模非线性有限元模拟,得到无量纲函数ΠnH、ΠMR、ΠF和ΠAB的曲线,从而确定无量纲函数的显式表达:
Figure GDA0003460995050000098
Figure GDA0003460995050000099
Figure GDA0003460995050000101
Figure GDA0003460995050000102
其中,对于neo-Hookean本构模型,无量纲函数ΠnH的系数κ1和κ2为常数;对于Mooney–Rivlin和Fung本构模型,无量纲函数ΠMR和ΠF的系数Ci和Di(i=1,2,3)依赖于h/R;对于Arruda–Boyce本构模型,无量纲函数ΠAB的系数A0、Ai和Bi(i=1,2,3)依赖于h/R。
同样地,利用商用软件开展大规模非线性有限元模拟,得到无量纲函数Πj nH、Πj MR、Πj F和Πj AB的曲线,从而确定无量纲函数的显式表达:
Figure GDA0003460995050000103
Figure GDA0003460995050000104
Figure GDA0003460995050000105
Figure GDA0003460995050000106
其中,无量纲函数Πj nH、Πj MR、Πj F和Πj AB的系数Ei、Fi、Gi和Hi(i=1,2,3)依赖于r,m,b,超弹性力学参数α、β和λm以及卸载次数j。
具体地,可以利用商用有限元软件ABAQUS开展大规模非线性有限元模拟,以确定无量纲函数的显式表达。软件中已经有neo-Hookean、Mooney–Rivlin和Arruda–Boyce三种超弹性本构模型,可以直接使用。利用用户材料子程序UHYPER将Fung本构模型引入ABAQUS软件。
Mooney–Rivlin本构模型中的参数α选取了可取的全部范围,即[0,1]。当α=1时,neo-Hookean本构模型是Mooney–Rivlin本构模型的特殊情况。Arruda–Boyce和Fung本构模型中的参数选取了比较大的范围,以包括更广泛的生物软材料。确定无量纲函数时初始剪切模量可任意取值,这里μ0=1MPa。计算中,
Figure GDA0003460995050000111
变化范围为[0,1]。
图4为本发明中球压头压痕实验有限元模拟及网格划分的示意图。
如图4所示,在球压头压痕实验有限元模拟中,建立了轴对称模型,使用了41121个四节点双线性轴对称减缩积分单元(CAX4RH)对基底进行离散。在压头与基底接触处适当加密网格以保证计算收敛。基底两侧边界节点无约束,下边界节点固定。在计算中,假设压头为刚性,球压头半径为2.5mm。以下结果中摩擦因数为0,分析验证了摩擦因数不为0时的影响,通过加密网格(单元数为71319个)验证了计算的收敛性。
请参考图5、图6和图7,为本构模型Mooney–Rivlin、Fung、Arruda–Boyce的加载曲线对应的无量纲函数ΠMR、ΠF和ΠAB。类似地,本构模型neo-Hookean、Mooney–Rivlin、Fung、Arruda–Boyce的卸载曲线对应的无量纲函数Πj nH、Πj MR、Πj F和Πj AB也有类似形式,不再展示。
步骤3包括:
选取j个最大压入深度,开展球压头压痕实验,记录不同压入深度的加载和卸载载荷-位移曲线。
步骤4包括:
综合利用所述无量纲函数ΠnH、ΠMR、ΠF和ΠAB的显式表达,可知当
Figure GDA0003460995050000112
时,所有本构模型中球压痕加载载荷P和压入深度h呈简单函数关系,而且基本与Mullins效应本构模型参数r,m,b无关:
Figure GDA0003460995050000113
根据球压头压痕实验加载载荷-位移曲线可以反演得到材料的初始剪切模量μ0
在确定初始剪切模量之后,利用
Figure GDA0003460995050000114
时的球压头压痕实验加载载荷-位移曲线确定不同本构模型的超弹性力学参数α、β和λm
Figure GDA0003460995050000115
Figure GDA0003460995050000116
Figure GDA0003460995050000121
Figure GDA0003460995050000122
步骤5包括:
利用步骤4所得的材料初始剪切模量μ0、超弹性力学参数α、β和λm以及无量纲函数Πj nH、Πj MR、Πj F和Πj AB的显式表达、球压头压痕实验中的卸载载荷Pj和压入深度hj等信息反演得到材料的Mullins效应参数组合r,m,b:
Figure GDA0003460995050000123
Figure GDA0003460995050000124
Figure GDA0003460995050000125
Figure GDA0003460995050000126
值得指出的是,每次实验卸载曲线均可用于Mullins效应参数组合r,m,b的反演求解,可通过最小二乘法或者其他优化算法获得可与实验卸载曲线吻合的参数组合。
本发明提供的Mullins效应参数的球压痕表征方法,确定了在压入深度与球压头半径比小于0.3时,压入深度与载荷间呈简单函数关系,该关系可用于求解超弹性材料的初始剪切模量。针对Mooney–Rivlin、Fung及Arruda–Boyce本构模型,建立了利用球压头压痕实验表征超弹性参数的方法。结果表明,大压入高度高度和材料的锁定伸长会影响压痕实验表征其他超弹性材料参数的效果。利用球压痕实验卸载曲线,建立了反演求解Mullins效应参数组合r,m,b的方法。
综上所述,以上仅为本发明的较佳实施例而已,并非用于限定本发明的保护范围。凡在本发明的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本发明的保护范围之内。

Claims (5)

1.一种针对Mullins效应参数的球压痕表征方法,其特征在于,该方法实现的步骤如下:
步骤一:通过在压痕实验中引入无量纲函数来建立压痕实验中各物理量之间的关系;
步骤二:根据含Mullins效应的有限元模型计算获得上述无量纲函数的显式表达;
步骤三:进行球压头压痕实验获得实际材料的加卸载载荷-位移曲线;
步骤四:根据无量纲函数的显式表达以及球压头压痕实验加载载荷-位移曲线反演得到材料的初始剪切模量和超弹性力学参数;
步骤五:根据无量纲函数的显式表达以及球压头压痕实验卸载载荷-位移曲线反演得到材料的Mullins效应参数。
所述步骤一的内容包括:将Π定理应用于neo-Hookean、Mooney–Rivlin、Fung以及Arruda–Boyce四种超弹性本构模型并分别对应Ogden-Roxburgh Mullins效应模型描述的球压头压痕加载实验,得到球压头压痕实验中物理量之间的关系:
Figure FDA0003450750070000011
Figure FDA0003450750070000012

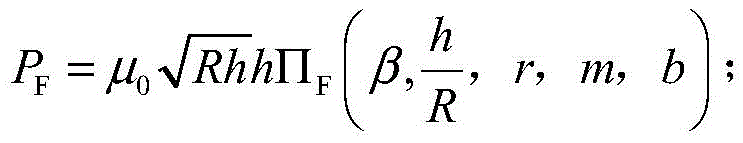

Figure FDA0003450750070000013
Figure FDA0003450750070000014
其中,P为球压痕加载载荷,μ0为初始剪切模量,h为压入深度,R为球压头半径;ΠnH、ΠMR、ΠF和ΠAB为无量纲函数,α、β和λm分别为对应本构模型中的超弹性力学参数,r,m,b为对应Mullins效应本构模型中的参数;
将Π定理应用于neo-Hookean、Mooney–Rivlin、Fung以及Arruda–Boyce四种超弹性本构模型并分别对应Ogden-Roxburgh Mullins效应模型描述的球压头压痕卸载实验,得到球压头压痕实验中物理量之间的关系:
Figure FDA0003450750070000015
Figure FDA0003450750070000021
Figure FDA0003450750070000022
Figure FDA0003450750070000023
其中,Pj为球压痕卸载载荷,μ0为初始剪切模量,hj为压入深度,R为球压头半径;Πj nH、Πj MR、Πj F和Πj AB为无量纲函数,α、β和λm分别为对应本构模型中的超弹性力学参数,r,m,b为对应Mullins效应本构模型中的参数,下标j表示第j次卸载,每j次加载最大深度依次递增。
2.如权利要求1所述针对Mullins效应参数的球压痕表征方法,其特征在于,利用商用软件开展大规模非线性有限元模拟,得到无量纲函数ΠnH、ΠMR、ΠF和ΠAB的曲线,从而确定无量纲函数的显式表达:
Figure FDA0003450750070000024
Figure FDA0003450750070000025
Figure FDA0003450750070000026
Figure FDA0003450750070000027
其中,对于neo-Hookean本构模型,无量纲函数ΠnH的系数κ1和κ2为常数;对于Mooney–Rivlin和Fung本构模型,无量纲函数ΠMR和ΠF的系数Ci和Di(i=1,2,3)依赖于h/R;对于Arruda–Boyce本构模型,无量纲函数ΠAB的系数A0、Ai和Bi(i=1,2,3)依赖于h/R;
同样地,利用商用软件开展大规模非线性有限元模拟,得到无量纲函数Πj nH、Πj MR、Πj F和Πj AB的曲线,从而确定无量纲函数的显式表达:
Figure FDA0003450750070000031
Figure FDA0003450750070000032

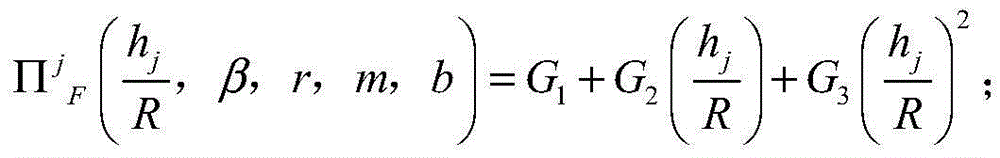

Figure FDA0003450750070000033
Figure FDA0003450750070000034
其中,无量纲函数Πj nH、Πj MR、Πj F和Πj AB的系数Ei、Fi、Gi和Hi(i=1,2,3)依赖于r,m,b,超弹性力学参数α、β和λm以及卸载次数j。
3.如权利要求2所述针对Mullins效应参数的球压痕表征方法,其特征在于,选取j个最大压入深度开展球压头压痕实验,记录不同压入深度的加载和卸载载荷-位移曲线。
4.如权利要求2所述针对Mullins效应参数的球压痕表征方法,其特征在于,综合利用所述无量纲函数ΠnH、ΠMR、ΠF和ΠAB的显式表达,可知当
Figure FDA0003450750070000035
时,所有本构模型中球压痕加载载荷P和压入深度h呈简单函数关系,而且基本与Mullins效应本构模型参数r,m,b无关:
Figure FDA0003450750070000036
根据球压头压痕实验加载载荷-位移曲线可以反演得到材料的初始剪切模量μ0
在确定初始剪切模量之后,利用
Figure FDA0003450750070000037
时的球压头压痕实验加载载荷-位移曲线确定不同本构模型的超弹性力学参数:
Figure FDA0003450750070000038
Figure FDA0003450750070000041
Figure FDA0003450750070000042
Figure FDA0003450750070000043
5.如权利要求4所述针对Mullins效应参数的球压痕表征方法,其特征在于,所述步骤五的内容包括:根据无量纲函数Πj nH、Πj MR、Πj F和Πj AB的显式表达以及球压头压痕实验中的卸载载荷Pj和压入深度hj等信息反演得到材料的Mullins效应本构模型参数r,m,b:
Figure FDA0003450750070000044
Figure FDA0003450750070000045
Figure FDA0003450750070000046
Figure FDA0003450750070000047
CN201911254565.1A 2019-12-10 2019-12-10 一种针对Mullins效应参数的球压痕表征方法 Active CN111044394B (zh)

Priority Applications (1)

Application Number Priority Date Filing Date Title
CN201911254565.1A CN111044394B (zh) 2019-12-10 2019-12-10 一种针对Mullins效应参数的球压痕表征方法

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
CN201911254565.1A CN111044394B (zh) 2019-12-10 2019-12-10 一种针对Mullins效应参数的球压痕表征方法

Publications (2)

Publication Number Publication Date
CN111044394A CN111044394A (zh) 2020-04-21
CN111044394B true CN111044394B (zh) 2022-03-25

Family

ID=70235555

Family Applications (1)

Application Number Title Priority Date Filing Date
CN201911254565.1A Active CN111044394B (zh) 2019-12-10 2019-12-10 一种针对Mullins效应参数的球压痕表征方法

Country Status (1)

Country Link
CN (1) CN111044394B (zh)

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN115527624A (zh) * 2022-09-26 2022-12-27 北京工业大学 一种基于压痕技术对水化软材料力学性能进行检测的方法
CN119694437B (zh) * 2024-11-06 2025-10-21 中国机械总院集团武汉材料保护研究所有限公司 硬质合金断裂韧性的确定方法

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN108645704A (zh) * 2018-03-05 2018-10-12 上海交通大学 基于纳米压痕和有限元模拟反演标定金属材料微观本构参数的方法

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20110288827A1 (en) * 2010-05-18 2011-11-24 Livermore Software Technology Corporation Numerical Model For Simulating Polymeric Material Properties
CN102313677B (zh) * 2011-08-31 2013-04-03 湖南大学 一种识别焊缝不同区域材料动态力学性能参数的检测方法
CN103091185B (zh) * 2011-10-31 2014-11-19 湘潭大学 一种利用压痕法表征金属材料弹塑性力学性能的方法
US20150278413A1 (en) * 2014-03-26 2015-10-01 Livermore Software Technology Corporation Numerical Model For Rubber-like Materials Suitable For Computer Aided Engineering Analysis
JP6779497B2 (ja) * 2016-10-20 2020-11-04 国立大学法人京都工芸繊維大学 押込試験方法および押込試験装置

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN108645704A (zh) * 2018-03-05 2018-10-12 上海交通大学 基于纳米压痕和有限元模拟反演标定金属材料微观本构参数的方法

Also Published As

Publication number Publication date
CN111044394A (zh) 2020-04-21

Similar Documents

Publication Publication Date Title
Li et al. Simulation of cyclic stress/strain evolutions for multiaxial fatigue life prediction
Döring et al. A plasticity model for calculating stress–strain sequences under multiaxial nonproportional cyclic loading
Pham et al. Determination of equi-biaxial residual stress and plastic properties in structural steel using instrumented indentation
CN109829231B (zh) 一种基于cmdb推进剂损伤过程的推进剂力学预测方法
Le Material characterization by instrumented spherical indentation
Wang et al. On the determination of the anisotropic plasticity of metal materials by using instrumented indentation
CN104655505B (zh) 一种基于仪器化球压入技术的残余应力检测方法
Cao et al. Analysis-oriented stress-strain model for FRP-confined predamaged concrete
Jiang et al. Determination of plastic properties by instrumented spherical indentation: Expanding cavity model and similarity solution approach
CN111044394B (zh) 一种针对Mullins效应参数的球压痕表征方法
Brünig et al. Modeling of ductile damage and fracture behavior based on different micromechanisms
Hou et al. Defining the limits to long-term nano-indentation creep measurement of viscoelastic materials
Lu et al. Finite element analysis of cylindrical indentation for determining plastic properties of materials in small volumes
Seltzer et al. Depth sensing indentation of linear viscoelastic–plastic solids: a simple method to determine creep compliance
CN111103188B (zh) 一种针对Mullins效应参数的吸管表征方法
Cheng et al. Methods of obtaining instantaneous modulus of viscoelastic solids using displacement-controlled instrumented indentation with axisymmetric indenters of arbitrary smooth profiles
Li et al. Characterisation of nonlinear material parameters of foams based on indentation tests
SridharBabu et al. Numerical analysis of effect of friction on mechanical properties of Ti-6Al-4VAlloy through Nanoindentation
Zalewski et al. Modeling and parameter identification of granular plastomer conglomerate submitted to internal underpressure
Jiang et al. Elastic-plastic properties of thin film on elastic-plastic substrates characterized by nanoindentation test
Selvadurai et al. On the indentation of a polymeric membrane
Koprowski-Theiß et al. Compressible rubber materials: experiments and simulations
Kontou Lower and higher strain regime modeling of cyclic viscoplastic response of an amorphous glassy polymer
Ai et al. A new modified expanding cavity model for characterizing the spherical indentation behavior of bulk metallic glass with pile-up
Guru et al. Advancement of constant and progressive load multi‐cycle indentation method on surface properties characterization of polymers

Legal Events

Date Code Title Description
PB01 Publication
PB01 Publication
SE01 Entry into force of request for substantive examination
SE01 Entry into force of request for substantive examination
GR01 Patent grant
GR01 Patent grant
