Abstract

本发明属于警示带收放装置技术领域，具体涉及一种安全警示带自动收放装置；它包括主体外壳，主体外壳下部设置有支撑架，支撑架连接有滚轮，主体外壳侧面设置有出口，主体外壳顶部设置有操作面板，主体外壳前端面设置有前端盖，主体外壳后端面设置有后端盖；主体外壳内部设置有隔板，隔板左侧连接有电机，隔板右侧设置有带盘，电机的输出轴上连接有连接套筒，带盘通过连接套筒与电机转动连接；主体外壳前端面上设置有丝杆，丝杆外部套设有调节簧，前端盖穿过丝杆并通过螺帽与主体外壳连接；本发明结构合理，操作简便，能够在装载较多警示带的同时具有良好的便携性，能够实现自动收放不同尺寸类型的警示带，有效提高了工作效率，降低了劳动强度。

Description

一种安全警示带自动收放装置
技术领域
本发明属于警示带收放装置技术领域，具体涉及一种安全警示带自动收放装置。
背景技术
在变电施工或检修工作时，为避免其他人员误入施工或检修工作区域，因意外造成人员或物品损伤，影响施工或检修工作的正常进行，常需要使用警示带将工作区域隔离，提示非相关人员远离工作区域；随着工作区域的不断增大和多地点同时施工的进行，对警示带的使用量和类型都提出了新的要求，而现有的警示带卷盘为手提式、手摇转动的小型卷盘，只能适用固定类型尺寸的警示带，且长度有限，不能适应现今变电施工和检修工作的需求。
发明内容
本发明的目的是为了克服现有技术的不足，而提供一种结构合理，使用方便，能够适用不同尺寸类型的警示带，能够自动收放警示带，且有较大容量的一种安全警示带自动收放装置。
本发明的目的是这样实现的：一种安全警示带自动收放装置，它包括有主体外壳，所述主体外壳下部的左右两侧均设置有支撑架，所述支撑架连接有滚轮，所述主体外壳侧面设置有出口，所述主体外壳顶部设置有操作面板，所述主体外壳前端面设置有前端盖，所述主体外壳后端面设置有后端盖；所述主体外壳内部设置有隔板，所述隔板左侧连接有电机，所述隔板右侧设置有带盘，所述电机的输出轴上连接有连接套筒，所述带盘通过所述连接套筒与所述电机转动连接；所述主体外壳前端面上设置有丝杆，所述丝杆外部套设有调节簧，所述前端盖穿过所述丝杆并通过螺帽与所述主体外壳连接。
所述隔板的右侧面上设置有滚珠，所述前端盖的左侧面上设置有所述滚珠。
所述主体外壳内部设置有独立电源，所述主体外壳上与所述独立电源对应的位置设置有电源壳。
所述电机为扁平直流无刷减速电机。
所述主体外壳外侧面上设置有连接板和靠板，所述连接板转动连接有拉杆，所述拉杆的上部活动连接所述靠板。
所述出口包括有与所述主体外壳固定连接的出口管壳，所述出口管壳内设置有第一转轴和第二转轴，所述第一转轴转动连接有下托辊，所述第二转轴转动连接有上压辊，所述第二转轴两端均螺纹连接有调节螺母。
所述连接套筒包括有筒体，所述筒体外侧面上设置有连接外板，所述筒体内侧面上设置有连接内板。
所述后端盖上设置有内环板和外环板，所述后端盖的中部设置有第一板孔。
所述前端盖中部设置有第二板孔。
所述带盘的数量可设置为两个或三个，所述出口的数量与所述带盘的数量相对应。
本发明的有益效果：本发明的主体外壳内设置有电机，电机的输出轴可带动连接套筒转动，连接套筒可带动带盘转动，带盘上可缠绕各种不同类型的警示带，通过电机即可实现对警示带的自动收放操作；带盘由中间的缠绕轴和两端的盘面组成，其右端的盘面可设置成可移动式的盘面，通过调整右端盘面的位置从而改变两个盘面之间的距离，以适用不同尺寸的警示带，或者通过更换不同盘面间距的带盘来适用不同尺寸的警示带；主体外壳后端面设置可拆卸的后端盖来对电机进行限位和固定，后端盖上可设置散热孔以便于电机的散热；主体外壳前端面设置可调节其位置的前端盖，前端盖穿过丝杆并可沿丝杆的长度方向自由滑动，通过调节簧和螺帽的配合即可调节前端盖在丝杆上的位置，实现对不同尺寸的带盘的固定；带盘转动时，其上缠绕的警示带即可通过出口进行收放，出口的端部出口可设置为喇叭状以便对警示带进行导向，减小收放过程中的摩擦；通过设置支撑架和滚轮方便对本装置的移动，减轻工作人员的劳动强度；本发明结构合理，操作简便，能够在装载较多警示带的同时具有良好的便携性，能够实现自动收放不同尺寸类型的警示带，有效提高了工作效率，降低了劳动强度。
附图说明
图1为本发明一种安全警示带自动收放装置的正视结构示意图。
图2为本发明一种安全警示带自动收放装置的内部结构示意图。
图3为本发明一种安全警示带自动收放装置的右视结构示意图。
图4为本发明一种安全警示带自动收放装置的左视结构示意图。
图5为本发明一种安全警示带自动收放装置的出口的结构示意图。

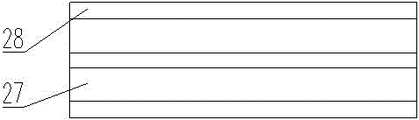

图6为本发明一种安全警示带自动收放装置的连接套筒的正视结构示意图。
图7为本发明一种安全警示带自动收放装置的连接套筒的左视结构示意图。
图8为本发明一种安全警示带自动收放装置的后端盖的结构示意图。
图9为本发明一种安全警示带自动收放装置的前端盖的结构示意图。
图中：1、主体外壳 2、电源壳 3、支撑架 4、滚轮 5、出口 6、操作面板 7、前端盖 8、后端盖 9、电机 10、独立电源 11、带盘 12、隔板 13、滚珠 14、丝杆 15、调节簧 16、螺帽 17、连接套筒 18、靠板 19、拉杆 20、连接板 21、出口管壳 22、下托辊 23、第一转轴 24、上压辊 25、第二转轴 26、调节螺母 27、筒体 28、连接外板29、连接内板 30、第一板孔 31、内环板 32、外环板 33、第二板孔。
具体实施方式
下面结合附图对本发明做进一步的说明。
实施例1
如图1-9所示，一种安全警示带自动收放装置，它包括有主体外壳1，所述主体外壳1下部的左右两侧均设置有支撑架3，所述支撑架3连接有滚轮4，所述主体外壳1侧面设置有出口5，所述主体外壳1顶部设置有操作面板6，所述主体外壳1前端面设置有前端盖7，所述主体外壳1后端面设置有后端盖8；所述主体外壳1内部设置有隔板12，所述隔板12左侧连接有电机9，所述隔板12右侧设置有带盘11，所述电机9的输出轴上连接有连接套筒17，所述带盘11通过所述连接套筒17与所述电机9转动连接；所述主体外壳1前端面上设置有丝杆14，所述丝杆14外部套设有调节簧15，所述前端盖7穿过所述丝杆14并通过螺帽16与所述主体外壳1连接。
本发明的主体外壳1内设置有电机9，电机9的输出轴可带动连接套筒17转动，连接套筒17可带动带盘11转动，带盘11上可缠绕各种不同类型的警示带，通过电机9即可实现对警示带的自动收放操作；带盘11由中间的缠绕轴和两端的盘面组成，其右端的盘面可设置成可移动式的盘面，通过调整右端盘面的位置从而改变两个盘面之间的距离，以适用不同尺寸的警示带，或者通过更换不同盘面间距的带盘11来适用不同尺寸的警示带；主体外壳1后端面设置可拆卸的后端盖8来对电机9进行限位和固定，后端盖8上可设置散热孔以便于电机9的散热；主体外壳1前端面设置可调节其位置的前端盖7，前端盖7穿过丝杆14并可沿丝杆14的长度方向自由滑动，通过调节簧15和螺帽16的配合即可调节前端盖7在丝杆14上的位置，实现对不同尺寸的带盘11的固定；带盘11转动时，其上缠绕的警示带即可通过出口5进行收放，出口5的端部出口可设置为喇叭状以便对警示带进行导向，减小收放过程中的摩擦；通过设置支撑架3和滚轮4方便对本装置的移动，减轻工作人员的劳动强度；本发明结构合理，操作简便，能够在装载较多警示带的同时具有良好的便携性，能够实现自动收放不同尺寸类型的警示带，有效提高了工作效率，降低了劳动强度。
实施例2
如图1-9所示，一种安全警示带自动收放装置，它包括有主体外壳1，所述主体外壳1下部的左右两侧均设置有支撑架3，所述支撑架3连接有滚轮4，所述主体外壳1侧面设置有出口5，所述主体外壳1顶部设置有操作面板6，所述主体外壳1前端面设置有前端盖7，所述主体外壳1后端面设置有后端盖8；所述主体外壳1内部设置有隔板12，所述隔板12左侧连接有电机9，所述隔板12右侧设置有带盘11，所述电机9的输出轴上连接有连接套筒17，所述带盘11通过所述连接套筒17与所述电机9转动连接；所述主体外壳1前端面上设置有丝杆14，所述丝杆14外部套设有调节簧15，所述前端盖7穿过所述丝杆14并通过螺帽16与所述主体外壳1连接。
为了更好的效果，所述隔板12的右侧面上设置有滚珠13，所述前端盖7的左侧面上设置有所述滚珠13；通过所述滚珠13对所述带盘11进行限位，保证所述带盘11转动时的平稳性，且摩擦力小，可提高本装置的整体运行性能。
为了更好的效果，所述主体外壳1内部设置有独立电源10，所述主体外壳1上与所述独立电源10对应的位置设置有电源壳2；内置所述独立电源10可提高本装置适用性，便于独立操作，可通过所述电源壳2更换所述独立电源10或对其进行充电。
为了更好的效果，所述电机9为扁平直流无刷减速电机，体积小，工作平稳，可有效减小本装置的体积和重量。
为了更好的效果，所述主体外壳1外侧面上设置有连接板20和靠板18，所述连接板20转动连接有拉杆19，所述拉杆19的上部活动连接所述靠板18；所述拉杆19可设置为可伸缩的拉杆，方便对本装置的移位操作，不需要使用所述拉杆19时，可将其停靠在所述靠板18处；两个所述靠板18中间可设置带有凹槽的扣板，可卡接所述拉杆19以对其进行固定和限位。
为了更好的效果，所述出口5包括有与所述主体外壳1固定连接的出口管壳21，所述出口管壳21内设置有第一转轴23和第二转轴25，所述第一转轴23转动连接有下托辊22，所述第二转轴25转动连接有上压辊24，所述第二转轴25两端均螺纹连接有调节螺母26；可通过所述上压辊24和所述下托辊22对警示带施加适当压力，避免其收放时因无外力约束发生缠绕过松或打结现象，同时，可通过拧动所述调节螺母26调节所述第二转轴25的位置，从而调整所述上压辊24与所述下托辊22之间的中间，以调整压力的大小。
为了更好的效果，所述连接套筒17包括有筒体27，所述筒体27外侧面上设置有连接外板28，所述筒体27内侧面上设置有连接内板29；所述连接套筒17可通过所述连接内板29与所述电机9的输出轴连接，所述连接套筒17可通过所述连接外板28与所述带盘11连接。
为了更好的效果，所述后端盖8上设置有内环板31和外环板32，所述后端盖8的中部设置有第一板孔30；可通过所述内环板31和所述外环板32对所述电机9进行固定和限位，通过所述第一板孔30方便所述电机9的散热，保证其运行的平稳性和可靠性。
为了更好的效果，所述前端盖7中部设置有第二板孔33，可通过所述第二板孔33观察所述带盘11的运行情况，同时可通过观察其与所述前端盖7的距离以调整所述前端盖7的位置。
为了更好的效果，所述带盘11的数量可设置为两个或三个，所述出口5的数量与所述带盘11的数量相对应；所述主体外壳内1内可同时安装多个所述带盘11，可同时收放多根警示带，可方便布置由多根警示带组成的隔离带。
本发明的主体外壳1内设置有电机9，电机9的输出轴可带动连接套筒17转动，连接套筒17可带动带盘11转动，带盘11上可缠绕各种不同类型的警示带，通过电机9即可实现对警示带的自动收放操作；带盘11由中间的缠绕轴和两端的盘面组成，其右端的盘面可设置成可移动式的盘面，通过调整右端盘面的位置从而改变两个盘面之间的距离，以适用不同尺寸的警示带，或者通过更换不同盘面间距的带盘11来适用不同尺寸的警示带；主体外壳1后端面设置可拆卸的后端盖8来对电机9进行限位和固定，后端盖8上可设置散热孔以便于电机9的散热；主体外壳1前端面设置可调节其位置的前端盖7，前端盖7穿过丝杆14并可沿丝杆14的长度方向自由滑动，通过调节簧15和螺帽16的配合即可调节前端盖7在丝杆14上的位置，实现对不同尺寸的带盘11的固定；带盘11转动时，其上缠绕的警示带即可通过出口5进行收放，出口5的端部出口可设置为喇叭状以便对警示带进行导向，减小收放过程中的摩擦；通过设置支撑架3和滚轮4方便对本装置的移动，减轻工作人员的劳动强度；本发明结构合理，操作简便，能够在装载较多警示带的同时具有良好的便携性，能够实现自动收放不同尺寸类型的警示带，有效提高了工作效率，降低了劳动强度。

Claims (10)

1.一种安全警示带自动收放装置，它包括有主体外壳（1），其特征在于：所述主体外壳（1）下部的左右两侧均设置有支撑架（3），所述支撑架（3）连接有滚轮（4），所述主体外壳（1）侧面设置有出口（5），所述主体外壳（1）顶部设置有操作面板（6），所述主体外壳（1）前端面设置有前端盖（7），所述主体外壳（1）后端面设置有后端盖（8）；所述主体外壳（1）内部设置有隔板（12），所述隔板（12）左侧连接有电机（9），所述隔板（12）右侧设置有带盘（11），所述电机（9）的输出轴上连接有连接套筒（17），所述带盘（11）通过所述连接套筒（17）与所述电机（9）转动连接；所述主体外壳（1）前端面上设置有丝杆（14），所述丝杆（14）外部套设有调节簧（15），所述前端盖（7）穿过所述丝杆（14）并通过螺帽（16）与所述主体外壳（1）连接。
2.如权利要求1所述的一种安全警示带自动收放装置，其特征在于：所述隔板（12）的右侧面上设置有滚珠（13），所述前端盖（7）的左侧面上设置有所述滚珠（13）。
3.如权利要求1所述的一种安全警示带自动收放装置，其特征在于：所述主体外壳（1）内部设置有独立电源（10），所述主体外壳（1）上与所述独立电源（10）对应的位置设置有电源壳（2）。
4.如权利要求1所述的一种安全警示带自动收放装置，其特征在于：所述电机（9）为扁平直流无刷减速电机。
5.如权利要求1所述的一种安全警示带自动收放装置，其特征在于：所述主体外壳（1）外侧面上设置有连接板（20）和靠板（18），所述连接板（20）转动连接有拉杆（19），所述拉杆（19）的上部活动连接所述靠板（18）。
6.如权利要求1所述的一种安全警示带自动收放装置，其特征在于：所述出口（5）包括有与所述主体外壳（1）固定连接的出口管壳（21），所述出口管壳（21）内设置有第一转轴（23）和第二转轴（25），所述第一转轴（23）转动连接有下托辊（22），所述第二转轴（25）转动连接有上压辊（24），所述第二转轴（25）两端均螺纹连接有调节螺母（26）。
7.如权利要求1所述的一种安全警示带自动收放装置，其特征在于：所述连接套筒（17）包括有筒体（27），所述筒体（27）外侧面上设置有连接外板（28），所述筒体（27）内侧面上设置有连接内板（29）。
8.如权利要求1所述的一种安全警示带自动收放装置，其特征在于：所述后端盖（8）上设置有内环板（31）和外环板（32），所述后端盖（8）的中部设置有第一板孔（30）。
9.如权利要求1所述的一种安全警示带自动收放装置，其特征在于：所述前端盖（7）中部设置有第二板孔（33）。
10.如权利要求1所述的一种安全警示带自动收放装置，其特征在于：所述带盘（11）的数量可设置为两个或三个，所述出口（5）的数量与所述带盘（11）的数量相对应。
