CN110986238A - 一种地下立体停车库用机械通风装置

Info

Publication number: CN110986238A
Application number: CN201911373201.5A
Authority: CN
Inventors: 吕涛; 刘浩; 王金欣; 王若臣
Original assignee: China Third Metallurgical Group Co Ltd
Current assignee: China Third Metallurgical Group Co Ltd
Priority date: 2019-12-27
Filing date: 2019-12-27
Publication date: 2020-04-10

Abstract

本发明涉及立体车库技术领域，且公开了一种地下立体停车库用机械通风装置，包括通风管道，所述通风管道的外表面固定连接有驱动电机。该地下立体停车库用机械通风装置，外界空气通过通风管道进入，通过设置的过滤网，起到过滤空气中的杂质效果，在长时间使用，过滤网堆积一定量的灰尘，需要清洗更换时，通过设置的驱动电机，驱动电机带动螺纹转轴旋转，螺纹转轴带动，螺纹套筒沿着滑竿移动，螺纹套筒通过伸缩件带动毛刷将依附在过滤网上的积灰扫落至，使其不再粘附在过滤网的外表面，解决了过滤网在长时间使用后，灰尘会在空气中的水分作用下，粘附在过滤网上，不方便清理，且堵住过滤网网孔，造成通气不顺的问题。

Description

一种地下立体停车库用机械通风装置

技术领域

本发明涉及立体车库技术领域，具体为一种地下立体停车库用机械通风装置。

背景技术

立体车库是用来最大量存取储放车辆的机械或机械设备系统。针对专业车场管理公司提高停车场容量、提高收益、增加停车费收入的有效工具。

现有的地下立体停车库用通风装置，往往在进风口处架设过滤网，用于过滤空气中的灰尘杂质，但是其在长时间使用后，灰尘会在空气中的水分作用下，粘附在过滤网上，不方便清理，且堵住过滤网的网孔，造成通气不顺的问题，而且清理过滤网上的灰尘时，需要将过滤网拆卸清洗，然后将其安装的流程复杂，不便清理收集积灰的问题。

发明内容

（一）解决的技术问题

针对现有技术的不足，本发明提供了一种地下立体停车库用机械通风装置，具备方便清理积灰和保证进气通顺的效果等优点，解决了在长时间使用后，灰尘会在空气中的水分作用下，粘附在过滤网上，不方便清理，且堵住过滤网的网孔，造成通气不顺的问题，而且清理过滤网上的灰尘时，需要将过滤网拆卸清洗，然后将其安装的流程复杂，不便清理收集积灰的问题的问题。

（二）技术方案

为实现上述方便清理积灰和保证进气通顺的效果的目的，本发明提供如下技术方案：一种地下立体停车库用机械通风装置，包括通风管道，所述通风管道的外表面固定连接有驱动电机，所述驱动电机的输出端固定连接有螺纹转轴，所述螺纹转轴的外表面螺纹连接有螺纹套筒，所述螺纹套筒的下方设置有毛刷，所述通风管道的右侧壁通过销轴铰接有过滤网，所述螺纹转轴的外表面固定连接有主动锥形齿轮，所述通风管道的内壁上通过轴承转动连接有曲轴，所述曲轴的一端固定连接有从动锥形齿轮，所述主动锥形齿轮与所述从动锥形齿轮相啮合，所述曲轴的外表面套设有套筒，所述套筒的外表面固定连接有连接杆，所述连接杆的一端与所述过滤网相铰接。

优选的，所述通风管道的内壁之间固定连接有滑竿，所述滑竿与所述螺纹转轴平行设置，所述滑竿的外表面套设有滑套，所述螺纹套筒与所述滑套之间固定连接有连接板，所述连接板与所述毛刷之间固定连接有多个伸缩件。

优选的，所述伸缩件包括内部中空的安装块，所述安装块的内部设置有弹簧，所述安装块的一端穿插设置有短杆，所述短杆的一端与所述弹簧固定连接，另一端与所述毛刷固定连接。

优选的，所述通风管道的内壁上固定连接有物料盒，所述物料盒的下表面为斜面，且外表面设置有出料嘴。

优选的，所述物料盒与所述过滤网之间固定连接有第一皮套，所述物料盒与所述通风管道的内壁之间固定连接有第二皮套。

优选的，所述曲轴的高度，小于所述螺纹转轴距所物料盒之间的距离，所述过滤网与所述通风管道之间的旋转角度为45至90度。

（三）有益效果

与现有技术相比，本发明提供了一种地下立体停车库用机械通风装置，具备以下有益效果：

（1）该地下立体停车库用机械通风装置，在使用时，外界空气通过通风管道进入，通过设置的过滤网，起到过滤空气中的杂质效果，在长时间使用，过滤网堆积一定量的灰尘，需要清洗更换时，通过设置的驱动电机，驱动电机带动螺纹转轴旋转，螺纹转轴带动，螺纹套筒沿着滑竿移动，螺纹套筒通过伸缩件带动毛刷将依附在过滤网上的积灰扫落至，使其不再粘附在过滤网的外表面，解决了过滤网在长时间使用后，灰尘会在空气中的水分作用下，粘附在过滤网上，不方便清理，且堵住过滤网网孔，造成通气不顺的问题，从而达到方便清理积灰和保证进气通顺的效果。

（2）该地下立体停车库用机械通风装置，在使用时，带去的电机带动螺纹转轴旋转时，螺纹转轴通过主动锥形齿轮和从动锥形齿轮带动曲轴旋转，通过滑套拉动铰接的过滤网上下往复摆动，因过滤网与通风管道之间的夹角始终不大于90度，所以过滤网的右侧始终高于左侧，在过网滤上下摆动时，在重力的作用下，灰尘会进入物料盒内，通过出料嘴将灰尘清理即可，解决了清理过滤网上的灰尘，需要将过滤网拆卸清洗，然后将其安装的流程复杂，不便清理收集积灰的问题，从而到达收集处理积灰的目的。

附图说明

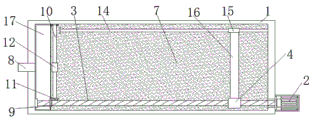

图1为本发明实施例结构示意图；

图2为图1中A处结构放大图；

图3为图1的俯视图；

图4为本发明的曲轴结构示意图；

图5为本发明的伸缩件结构示意图。

图中：1-通风管道、2-驱动电机、3-螺纹转轴、4-螺纹套筒、5-伸缩件、6-毛刷、7-过滤网、8-螺纹转轴、9-主动锥形齿轮、10-曲轴、11-从动锥形齿轮、12-套筒、13-连接杆、14-滑竿、15-滑套、16-连接板、17-物料盒、201-安装块、502-弹簧、503-短杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5，一种地下立体停车库用机械通风装置，包括通风管道1，通风管道1的外表面固定连接有驱动电机2，驱动电机2的输出端固定连接有螺纹转轴3，螺纹转轴3的外表面螺纹连接有螺纹套筒4，螺纹套筒4的下方设置有毛刷6，通风管道1的右侧壁通过销轴铰接有过滤网7，螺纹转轴3的外表面固定连接有主动锥形齿轮9，通风管道1的内壁上通过轴承转动连接有曲轴10，曲轴10的一端固定连接有从动锥形齿轮11，主动锥形齿轮9与从动锥形齿轮11相啮合，曲轴10的外表面套设有套筒12，套筒12的外表面固定连接有连接杆13，连接杆13的一端与过滤网7相铰接。

进一步的，通风管道1的内壁之间固定连接有滑竿14，滑竿14与螺纹转轴3平行设置，滑竿14的外表面套设有滑套15，螺纹套筒4与滑套5之间固定连接有连接板16，连接板16与毛刷6之间固定连接有多个伸缩件5，使毛刷6与过滤网7相接触，保证工作效果。

进一步的，伸缩件5包括内部中空的安装块501，安装块501的内部设置有弹簧502，安装块501的一端穿插设置有短杆503，短杆503的一端与弹簧502固定连接，另一端与毛刷6固定连接，起到伸缩的效果，同时在弹簧502的作用下，提高了毛刷6与过滤网7之间的连接效果。

进一步的，通风管道1的内壁上固定连接有物料盒17，物料盒17的下表面为斜面，且外表面设置有出料嘴8，在重力的作用下，灰尘会聚集在出料嘴8处，起到方便排灰的效果。

进一步的，物料盒17与过滤网7之间固定连接有第一皮套，物料盒17与通风管道1的内壁之间固定连接有第二皮套，起到避免灰尘落在过滤网7下方的效果。

进一步的，曲轴11的高度，小于螺纹转轴3距所物料盒17之间的距离，过滤网7与通风管道1之间的旋转角度为45至90度，过滤网7的右侧始终高于左侧，在重力的作用下，灰尘会进入物料盒17内。

综上所述，该地下立体停车库用机械通风装置，在使用时，外界空气通过通风管道1进入，通过设置的过滤网7，起到过滤空气中的杂质效果，在长时间使用，过滤网7堆积一定量的灰尘，需要清洗更换时，通过设置的驱动电机2，驱动电机2带动螺纹转轴3旋转，螺纹转轴3带动，螺纹套筒4沿着滑竿14移动，螺纹套筒4通过伸缩件5带动毛刷6将依附在过滤网7上的积灰扫落至，使其不再粘附在过滤网7的外表面，解决了过滤网7在长时间使用后，灰尘会在空气中的水分作用下，粘附在过滤网7上，不方便清理，且堵住过滤网7网孔，造成通气不顺的问题，从而达到方便清理积灰和保证进气通顺的效果。

该地下立体停车库用机械通风装置，在使用时，带去的电机2带动螺纹转轴3旋转时，螺纹转轴3通过主动锥形齿轮9和从动锥形齿轮11带动曲轴10旋转，通过滑套15拉动铰接的过滤网7上下往复摆动，因过滤网7与通风管道1之间的夹角始终不大于90度，所以过滤网7的右侧始终高于左侧，在过网滤7上下摆动时，在重力的作用下，灰尘会进入物料盒17内，通过出料嘴将灰尘清理即可，解决了清理过滤网7上的灰尘，需要将过滤网7拆卸清洗，然后将其安装的流程复杂，不便清理收集积灰的问题，从而到达收集处理积灰的目的。

本申请文件中使用到的标准零件均可以从市场上购买，而且根据说明书和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的常规手段，机械、零件和设备均采用现有技术中常规的型号，而且电路连接采用现有技术中常规的连接方式，在此不再作出具体叙述，同时该文中出现的电器元件均与外界的主控制器及市电电连接，说明书中提到的外设控制器可为本文提到的电器元件起到控制作用，而且该外设控制器为常规的已知设备

需要说明的是，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

Claims

1.一种地下立体停车库用机械通风装置，包括通风管道（1），其特征在于：所述通风管道（1）的外表面固定连接有驱动电机（2），所述驱动电机（2）的输出端固定连接有螺纹转轴（3），所述螺纹转轴（3）的外表面螺纹连接有螺纹套筒（4），所述螺纹套筒（4）的下方设置有毛刷（6），所述通风管道（1）的右侧壁通过销轴铰接有过滤网（7），所述螺纹转轴（3）的外表面固定连接有主动锥形齿轮（9），所述通风管道（1）的内壁上通过轴承转动连接有曲轴（10），所述曲轴（10）的一端固定连接有从动锥形齿轮（11），所述主动锥形齿轮（9）与所述从动锥形齿轮（11）相啮合，所述曲轴（10）的外表面套设有套筒（12），所述套筒（12）的外表面固定连接有连接杆（13），所述连接杆（13）的一端与所述过滤网（7）相铰接。

2.根据权利要求1所述的一种地下立体停车库用机械通风装置，其特征在于：所述通风管道（1）的内壁之间固定连接有滑竿（14），所述滑竿（14）与所述螺纹转轴（3）平行设置，所述滑竿（14）的外表面套设有滑套（15），所述螺纹套筒（4）与所述滑套（5）之间固定连接有连接板（16），所述连接板（16）与所述毛刷（6）之间固定连接有多个伸缩件（5）。

3.根据权利要求2所述的一种地下立体停车库用机械通风装置，其特征在于：所述伸缩件（5）包括内部中空的安装块（501），所述安装块（501）的内部设置有弹簧（502），所述安装块（501）的一端穿插设置有短杆（503），所述短杆（503）的一端与所述弹簧（502）固定连接，另一端与所述毛刷（6）固定连接。

4.根据权利要求1所述的一种地下立体停车库用机械通风装置，其特征在于：所述通风管道（1）的内壁上固定连接有物料盒（17），所述物料盒（17）的下表面为斜面，且外表面设置有出料嘴（8）。

5.根据权利要求4所述的一种地下立体停车库用机械通风装置，其特征在于：所述物料盒（17）与所述过滤网（7）之间固定连接有第一皮套，所述物料盒（17）与所述通风管道（1）的内壁之间固定连接有第二皮套。

6.根据权利要求5所述的一种地下立体停车库用机械通风装置，其特征在于：所述曲轴（11）的高度，小于所述螺纹转轴（3）距所物料盒（17）之间的距离，所述过滤网（7）与所述通风管道（1）之间的旋转角度为45至90度。
