本发明公开了一种具有离散收集功能的水质监测收集装置，包括主机体，所述主机体内设有四个中心对称的发射腔，所述发射腔的上下壁上均固定安装有软夹块，两个所述软夹块之间均夹持安装有可进行水底发射收集水样品的收集体，四个所述发射腔的中心对称侧均连通设有撞击腔，所述撞击腔的内壁上滑动设有撞击块，所述撞击腔内设有可控制所述撞击块向所述发射腔方向弹出，并撞击所述收集体发射至水中的控制机构，本发明可通过四个收集体向不同方向射出，来收集水中不同位置的水样品，让水质监测的数据结论更加具有可靠性和代表性，获取样品时，可直接投入水中，回收时，可自动向上浮出水面，无需耗费大量的人工操作，省事省力。
Description
技术领域
本发明涉及水质监测样品收集技术领域，具体为一种具有离散收集功能的水质监测收集装置。
背景技术
水质监测，是监视和测定水体中污染物的种类、各类污染物的浓度及变化趋势，评价水质状况的过程，对于河流湖泊而言非常重要，而一般情况下，在河流湖泊中不同位置的水质常常会产生差异，也有一些特定区域差异非常大，在这种情况下采用一般的水质监测收集装置，很难收集到不同区域的水质样品，得出的报告结论会因此降低可靠性和准确性，如果采用人工多区域收集，则耗时耗力，非常不方便。
发明内容
本发明的目的在于提供一种具有离散收集功能的水质监测收集装置，用于克服现有技术中的上述缺陷。
根据本发明的实施例的一种具有离散收集功能的水质监测收集装置，包括主机体，所述主机体内设有四个中心对称的发射腔，所述发射腔的上下壁上均固定安装有软夹块，两个所述软夹块之间均夹持安装有可进行水底发射收集水样品的收集体，四个所述发射腔的中心对称侧均连通设有撞击腔，所述撞击腔的内壁上滑动设有撞击块，所述撞击腔内设有可控制所述撞击块向所述发射腔方向弹出，并撞击所述收集体发射至水中的控制机构，四个所述撞击腔中心对称侧开设有动力腔，所述动力腔内设有可控制所述控制机构运行的动力机构，四个所述发射腔的下侧均连通设有辅助腔，所述辅助腔内设有与所述收集体连接，并可接收所述收集体收集水样品的软管，所述辅助腔内设有可控制所述软管收放的回收机构，四个所述辅助腔中心对称侧开设有水泵腔，所述水泵腔内设有可控制所软管吸水的收集机构，所述动力腔的上侧开设有气泵腔，所述气泵腔的左右两侧开设有存气腔，所述存气腔内存有空气，所述气泵腔的上侧设有开口向上的气球腔，所述气球腔内放置有气球，所述气泵腔内设有可把所述存气腔内的空气充入所述气球内的浮力机构，所述气球充满空气后可把所述主机体从水中浮上水面。
进一步的技术方案，所述收集体内设有开口向右的停留腔，所述停留腔的上下两侧均连通设有通孔，所述通孔与外界连通，所述收集体的一侧面固设有螺旋头，所述停留腔的内壁上滑动设有活塞，所述活塞的一侧面固设有两个推动柱，所述推动柱的另一侧面固设有推动板，所述推动板抵接所述撞击腔，所述活塞内设有开口向右的连接腔，所述连接腔可与所述停留腔连通。
进一步的技术方案，所述控制机构包括固定安装在所述撞击块一侧面和所述撞击腔一侧内壁之间的第一弹簧，所述撞击块的内设有开口向上的卡扣腔，所述撞击腔的上侧连通设有控制腔，所述控制腔的一侧内壁上滑动设有卡板，所述卡板向下延伸部分伸入所述卡扣腔内，并与所述撞击块抵接，所述卡板的顶面与所述控制腔的顶壁之间固定安装有第二弹簧，所述控制腔的内壁上转动设有从动轴，所述从动轴的外周上固设有第一锥齿轮和齿轮，所述控制腔与所述动力腔之间的内壁里转动设有旋转轴，所述旋转轴一侧延伸部分伸入所述控制腔内，且其侧面固设有第二锥齿轮，所述第二锥齿轮与所述第一锥齿轮啮合，所述卡板的另一侧面带有齿牙，所述齿轮与所述卡板的侧面啮合。
进一步的技术方案，所述动力机构包括固设在所述动力腔底壁上的电机，所述电机的顶面动力连接设有电机轴，所述电机轴的顶面固设有第三锥齿轮，四个所述旋转轴向另一侧延伸部分均伸入所述动力腔内，且其侧面均固设有第四锥齿轮，四个所述第四锥齿轮均与所述第三锥齿轮啮合。
进一步的技术方案，所述回收机构包括转动设在所述辅助腔一侧内壁上的旋转盘，所述旋转盘内开设有传递腔，所述旋转盘的另一侧面固设有横轴，所述辅助腔的向外界侧设有开口向外界的摇轮腔，所述横轴向外界延伸部分伸入所述摇轮腔内，且其另一侧面固设有手摇轮，所述软管绕装在位于所述辅助腔内的所述横轴的外周上，所述软管一侧与所述旋转盘固定安装，且其与所述传递腔连通，所述软管另一侧向上延伸部分伸入所述发射腔内，并与所述活塞固定连接，且其与所述连接腔连通。
进一步的技术方案，所述收集机构包括固设在所述水泵腔底壁上的水泵，所述水泵的上下两侧均连通安装有水泵管，位于上侧的所述水泵管顶面固定安装有五通管，所述五通管连通安装有四个水管，所述水管向一侧延伸部分均伸入所述辅助腔内，并贯穿所述旋转盘与所述传递腔连通，所述水泵腔的下侧设有开口向下的存液腔，位于下侧的所述水泵管与所述存液腔连通，所述存液腔的下侧固定安装有阀门。
进一步的技术方案，所述浮力机构包括固设在所述气泵腔顶壁上的气泵，所述气泵的上下两侧面均连通安装有气泵管，位于上侧所述气泵管向上延伸部分伸入所述气球腔内，并与所述气球固定连接，位于下侧所述气泵管的底面固设有三通管，所述三通管的左右两侧连通安装有气管，所述气管向一侧延伸部分均与所述存气腔连通。
进一步的技术方案，所述气球腔的内壁滑动安装有封闭门。
进一步的技术方案，所述主机体的前后左右四个侧面上均滑动安装有滑动门，所述摇轮腔的内壁上滑动安装有隔离门。
本发明的有益效果是：本发明可通过四个收集体向不同方向射出，来收集水中不同位置的水样品，让水质监测的数据结论更加具有可靠性和代表性，获取样品时，可直接投入水中，回收时，可自动向上浮出水面，无需耗费大量的人工操作，省事省力，其中，控制机构和动力机构的联动可使装置在水中发射收集体，回收机构可防止收集体脱落和回收收集体，收集机构可获取水中样品，浮力机构能够在完成收集任务后使装置向上浮起。
附图说明
图1是本发明的内部整体结构示意图；

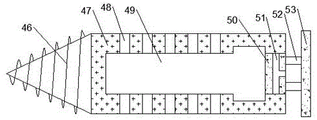

图2是本发明中收集体的内部结构放大示意图；
图3是本发明图1中A-A方向的放大示意图；
图4是本发明图1中B处的放大示意图；
图5是本发明图1中C处的放大示意图。
具体实施方式
下面结合图1-5对本发明进行详细说明，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。
参照图1-5，根据本发明的实施例的一种具有离散收集功能的水质监测收集装置，包括主机体31，所述主机体31内设有四个中心对称的发射腔66，所述发射腔66的上下壁上均固定安装有软夹块54，两个所述软夹块54之间均夹持安装有可进行水底发射收集水样品的收集体47，四个所述发射腔66的中心对称侧均连通设有撞击腔41，所述撞击腔41的内壁上滑动设有撞击块40，所述撞击腔41内设有可控制所述撞击块40向所述发射腔66方向弹出，并撞击所述收集体47发射至水中的控制机构101，四个所述撞击腔41中心对称侧开设有动力腔20，所述动力腔20内设有可控制所述控制机构101运行的动力机构102，四个所述发射腔66的下侧均连通设有辅助腔39，所述辅助腔39内设有与所述收集体47连接，并可接收所述收集体47收集水样品的软管55，所述辅助腔39内设有可控制所述软管55收放的回收机构103，四个所述辅助腔39中心对称侧开设有水泵腔15，所述水泵腔15内设有可控制所软管55吸水的收集机构104，所述动力腔20的上侧开设有气泵腔26，所述气泵腔26的左右两侧开设有存气腔30，所述存气腔30内存有空气，所述气泵腔26的上侧设有开口向上的气球腔28，所述气球腔28内放置有气球22，所述气泵腔26内设有可把所述存气腔30内的空气充入所述气球22内的浮力机构105，所述气球22充满空气后可把所述主机体31从水中浮上水面。
另外，在一个实施例中，所述收集体47内设有开口向右的停留腔49，所述停留腔49的上下两侧均连通设有通孔48，所述通孔48与外界连通，所述收集体47的一侧面固设有螺旋头46，所述停留腔49的内壁上滑动设有活塞50，所述活塞50的一侧面固设有两个推动柱52，所述推动柱52的另一侧面固设有推动板53，所述推动板53抵接所述撞击腔41，所述活塞50内设有开口向右的连接腔51，所述连接腔51可与所述停留腔49连通，通过所述螺旋头46可使所述收集体47在水中更顺畅的穿梭，通过所述通孔48可使水流入所述停留腔49内，通过所述推动板53的推力，可使所述活塞50向所述停留腔49内移动，当所述活塞50向所述停留腔49移动时，所述连接腔51与所述停留腔49连通，可使所述停留腔49内的水从所述连接腔51被吸出。
另外，在一个实施例中，所述控制机构101包括固定安装在所述撞击块40一侧面和所述撞击腔41一侧内壁之间的第一弹簧42，所述撞击块40的内设有开口向上的卡扣腔57，所述撞击腔41的上侧连通设有控制腔58，所述控制腔58的一侧内壁上滑动设有卡板56，所述卡板56向下延伸部分伸入所述卡扣腔57内，并与所述撞击块40抵接，所述卡板56的顶面与所述控制腔58的顶壁之间固定安装有第二弹簧59，所述控制腔58的内壁上转动设有从动轴61，所述从动轴61的外周上固设有第一锥齿轮60和齿轮67，所述控制腔58与所述动力腔20之间的内壁里转动设有旋转轴63，所述旋转轴63一侧延伸部分伸入所述控制腔58内，且其侧面固设有第二锥齿轮62，所述第二锥齿轮62与所述第一锥齿轮60啮合，所述卡板56的另一侧面带有齿牙，所述齿轮67与所述卡板56的侧面啮合，通过所述旋转轴63的转动，可使所述从动轴61带动所述齿轮67转动，进行可使所述卡板56向上弹出，则可使所述撞击块40向所述发射腔66方向弹出，继而可使所述撞击块40撞击所述推动板53，从而可使所述推动板53向所述停留腔49方向移动，进而可使所述推动板53撞击所述收集体47，并使所述收集体47向外界弹出。
另外，在一个实施例中，所述动力机构102包括固设在所述动力腔20底壁上的电机16，所述电机16的顶面动力连接设有电机轴17，所述电机轴17的顶面固设有第三锥齿轮18，四个所述旋转轴63向另一侧延伸部分均伸入所述动力腔20内，且其侧面均固设有第四锥齿轮19，四个所述第四锥齿轮19均与所述第三锥齿轮18啮合，通过所述电机16的运转，可使所述电机轴17带动四个所述旋转轴63同时转动。
另外，在一个实施例中，所述回收机构103包括转动设在所述辅助腔39一侧内壁上的旋转盘64，所述旋转盘64内开设有传递腔65，所述旋转盘64的另一侧面固设有横轴37，所述辅助腔39的向外界侧设有开口向外界的摇轮腔38，所述横轴37向外界延伸部分伸入所述摇轮腔38内，且其另一侧面固设有手摇轮36，所述软管55绕装在位于所述辅助腔39内的所述横轴37的外周上，所述软管55一侧与所述旋转盘64固定安装，且其与所述传递腔65连通，所述软管55另一侧向上延伸部分伸入所述发射腔66内，并与所述活塞50固定连接，且其与所述连接腔51连通，通过所述软管55可把所述停留腔49内的水样品导流至所述传递腔65内，且所述软管55可连接所述收集体47，防止其脱离，通过转动所述手摇轮36，可回收所述收集体47。
另外，在一个实施例中，所述收集机构104包括固设在所述水泵腔15底壁上的水泵13，所述水泵13的上下两侧均连通安装有水泵管14，位于上侧的所述水泵管14顶面固定安装有五通管12，所述五通管12连通安装有四个水管11，所述水管11向一侧延伸部分均伸入所述辅助腔39内，并贯穿所述旋转盘64与所述传递腔65连通，所述水泵腔15的下侧设有开口向下的存液腔33，位于下侧的所述水泵管14与所述存液腔33连通，所述存液腔33的下侧固定安装有阀门34，通过所述水泵13的运转，可使四个所述水管11同时吸收所述传递腔65内的水样品，并通过所述水泵管14排入所述存液腔33内储存，当收集完成时，可人工打开所述阀门34取出水样品。
另外，在一个实施例中，所述浮力机构105包括固设在所述气泵腔26顶壁上的气泵25，所述气泵25的上下两侧面均连通安装有气泵管23，位于上侧所述气泵管23向上延伸部分伸入所述气球腔28内，并与所述气球22固定连接，位于下侧所述气泵管23的底面固设有三通管21，所述三通管21的左右两侧连通安装有气管29，所述气管29向一侧延伸部分均与所述存气腔30连通，通过所述气泵腔26的运转，可使所述存气腔30内的空气被输送至所述气球22内，当所述气球22变大时，所述主机体31可从水中浮起。
另外，在一个实施例中，所述气球腔28的内壁滑动安装有封闭门27，当所述主机体31需使用时，拔出所述封闭门27。
另外，在一个实施例中，所述主机体31的前后左右四个侧面上均滑动安装有滑动门43，所述摇轮腔38的内壁上滑动安装有隔离门35，当所述主机体31需使用时，可向上打开所述滑动门43，当需回收所述收集体47时，可拔出所述隔离门35。
当主机体31需放入水中使用时，向上打开滑动门43，拔出封闭门27，并把主机体31投入水中，通过电机16的运转，可使电机轴17带动四个旋转轴63同时转动，通过旋转轴63的转动，可使从动轴61带动齿轮67转动，进行可使卡板56向上弹出，则可使撞击块40向发射腔66方向弹出，继而可使撞击块40撞击推动板53，从而可使推动板53向停留腔49方向移动，进而可使推动板53撞击收集体47，并使收集体47向外界弹出，通过通孔48可使水流入停留腔49内，通过推动板53的推力，可使活塞50向停留腔49内移动，当活塞50向停留腔49移动时，连接腔51与停留腔49连通，可使停留腔49内的水从连接腔51被吸出，通过软管55可把停留腔49内的水样品导流至传递腔65内，且软管55可连接收集体47，防止其脱离，通过水泵13的运转，可使四个水管11同时吸收传递腔65内的水样品，并通过水泵管14排入存液腔33内储存；
当需从水中回收装置时，通过气泵腔26的运转，可使存气腔30内的空气被输送至气球22内，当气球22变大时，主机体31可从水中浮起，回收后，拔出隔离门35，通过转动手摇轮36，可回收收集体47，人工打开阀门34可取出水样品。
本发明的有益效果是：本发明可通过四个收集体向不同方向射出，来收集水中不同位置的水样品，让水质监测的数据结论更加具有可靠性和代表性，获取样品时，可直接投入水中，回收时，可自动向上浮出水面，无需耗费大量的人工操作，省事省力，其中，控制机构和动力机构的联动可使装置在水中发射收集体，回收机构可防止收集体脱落和回收收集体，收集机构可获取水中样品，浮力机构能够在完成收集任务后使装置向上浮起。
本领域的技术人员可以明确，在不脱离本发明的总体精神以及构思的情形下，可以做出对于以上实施例的各种变型。其均落入本发明的保护范围之内。本发明的保护方案以本发明所附的权利要求书为准。
