CN1101791C - 水泥 - Google Patents

水泥 Download PDF

Info

Publication number
CN1101791C
CN1101791C CN98126497A CN98126497A CN1101791C CN 1101791 C CN1101791 C CN 1101791C CN 98126497 A CN98126497 A CN 98126497A CN 98126497 A CN98126497 A CN 98126497A CN 1101791 C CN1101791 C CN 1101791C
Authority
CN
China
Prior art keywords
anhydrite
cement
grog
strength
flyash
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Fee Related
Application number
CN98126497A
Other languages
English (en)
Other versions
CN1258654A (zh
Inventor
刘晓波
张振秋
王顺
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
ZHUFANG SPECIAL CEMENT CO Ltd LUANXIAN COUNTY
Original Assignee
ZHUFANG SPECIAL CEMENT CO Ltd LUANXIAN COUNTY
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by ZHUFANG SPECIAL CEMENT CO Ltd LUANXIAN COUNTY filed Critical ZHUFANG SPECIAL CEMENT CO Ltd LUANXIAN COUNTY
Priority to CN98126497A priority Critical patent/CN1101791C/zh
Publication of CN1258654A publication Critical patent/CN1258654A/zh
Application granted granted Critical
Publication of CN1101791C publication Critical patent/CN1101791C/zh
Anticipated expiration legal-status Critical
Expired - Fee Related legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B7/00—Hydraulic cements
    • C04B7/32—Aluminous cements
    • C04B7/323—Calcium aluminosulfate cements, e.g. cements hydrating into ettringite
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B28/00—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements
    • C04B28/02—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements containing hydraulic cements other than calcium sulfates
    • C04B28/06—Aluminous cements
    • C04B28/065—Calcium aluminosulfate cements, e.g. cements hydrating into ettringite
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02W—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO WASTEWATER TREATMENT OR WASTE MANAGEMENT
    • Y02W30/00—Technologies for solid waste management
    • Y02W30/50—Reuse, recycling or recovery technologies
    • Y02W30/91—Use of waste materials as fillers for mortars or concrete

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Ceramic Engineering (AREA)
  • Materials Engineering (AREA)
  • Structural Engineering (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Inorganic Chemistry (AREA)
  • Curing Cements, Concrete, And Artificial Stone (AREA)

Abstract

本发明公开了一种水泥，是以特定成分的生料经煅烧所得以无水硫铝酸钙、硅酸二钙为主要矿物成分的熟料，加入一定量的硬石膏、粉煤灰磨细制成的早期强度高的水硬性胶凝材料，它由熟料、硬石膏、粉煤灰成分组成，各组分的重量配比为：熟料62-75%，硬石膏13-18%，粉煤灰12-20%；本发明具有超高强、多性能、后期抗折、抗压强度仍有增长的特点，且由于合理的开发利用了工业废渣，降低了水泥生产成本，具有较高的推广应用价值。

Description

水泥
本发明涉及一种建筑材料，特别涉及一种高强度、多性能、水硬性胶凝水泥。
在七、八十年代国家建材院等单位研究并发明了“快硬硫铝酸盐水泥”、“快硬铁铝酸盐水泥”、“快硬高强铝酸盐水泥”。使其一度成为解决抢修抢建工程的主要材料，但随着建筑科学的迅猛发展，对这种在建筑工程中广泛应用的材料提出了更新更高的要求，这就是说不但要求这种材料具有更坚固、更耐久的性能，还要求必须具有超早强、超高强等特点，“快硬高强铝酸盐水泥”具有早强耐火的性能，用于耐高温浇注衬料比较适宜，在建筑工程中后期强度倒缩，使建筑质量难以保证，而且施工工艺比较复杂，价格较高，难以适应建筑工程的需要。
本发明的目的就在于克服现有技术中的不足之处而提供一种生产工艺简单、价格低廉、适应范围广，快硬、高强、抗渗、耐硫酸盐侵蚀、微膨胀、后期强度不倒缩的超高强水泥。
本发明的目的是这样实现的，它是以特定成分的生料经煅烧所得以无水硫铝酸钙、硅酸二钙为主要矿物成分的熟料，加入一定量的硬石膏、粉煤灰磨细制成的早期强度高的水硬性胶凝材料，它由以下成份组成：
a.熟料、硬石膏、粉煤灰，各组分的重量配比为：熟料 62-75％，硬石膏 13-18％，粉煤灰 12-20％；
b.熟料的主要矿物含量(重量百分比)为：C4A3S 68-75％，C2S 15-20％，率值为：CM 0.89-1.00，P 4.3-5.0，N 6.2-7.8；
本发明的生产工艺流程为：

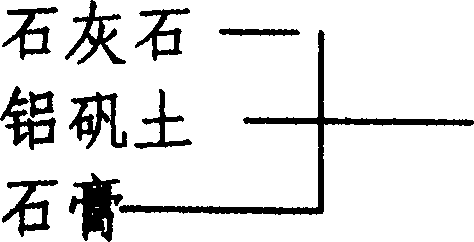

Figure C9812649700031
→一破—→二破—→预均化库—→微机配料库—→生料粉磨—生料搅拌库—→气力提升—→立筒预热器—→回转窑煅烧—→冷却机冷却—→熟料储存库；微机配料—→超高强水泥粉磨—→选粉机—→水泥空气搅拌库—→储存库—→包装—→检验—→出厂。
本发明的目的还可以通过以下技术措施来实现，硬石膏可用二水石膏来代替，熟料立升重在650-800之间，各组分按配比称重磨细制备而成。
相比现有技术本发明具有以下优点：
1.生产工艺简单、可靠；
2.合理利用工业废渣，节能、降耗，成本低廉，有利环境保护；
3.具有早强、高强、抗冻、抗渗、微膨胀、后期强度不倒缩的性能；
4.抗折、抗压强度高；
5.适用范围广；
下面结合实施例详述本发明：
表一：    生料的配比(吨生料配比)
配比      实施例1       实施例2      实施例3       实施例4
  ％ kg ％ kg  ％ kg  ％ kg
铝矾土   20 200 25 250  30 300  35 350
石灰石   55 550 52 520 50 500 48 480
石膏   25 250 23 230 20 200 17 170
合计   100 1000 100 1000 100 1000 100 1000
表二：    熟料化学成分及率值
编号                                   化学成分         率值
Loss Sio2 AL2o3 Fe2o3 Cao Mgo So3 Tio2 其它  A/S(p) A/S(N)   cm
TH-1 0.53 0.52 39.41 2.25 38.56 2.91 8.41 1.57 98.89 4.69 7.51  0.95
TH-2 0.29 5.18 40.35 2.19 39.21 2.16 8.10 1.62 99.10 4.98 7.79  0.97
TH-3 0.30 5.43 39.26 2.22 38.76 2.50 8.72 1.79 98.98 4.48 7.23  0.94
TH-4 0.57 5.23 39.09 2.37 38.88 2.28 9.17 1.66 99.25 4.26 7.47  0.95
TH-5 0.52 5.78 39.73 2.36 38.52 2.28 8.78 1.47 99.62 4.53 6.87  0.90
TH-6 0.23 5.52 38.47 2.16 39.91 2.63 8.26 1.71 98.89 4.60 6.97  1.00
表三：水泥配比
  配比    实施例1      实施例2      实施例3     实施例4
  ％   kg   ％   kg   ％     kg   ％   kg
  熟料   62   620   66   660   70     700   75   750
  粉煤灰   20   200   18   180   16     160   12   120
  硬石膏   18   180   16   160   14     140   13   130
  合计   100   1000   100   1000   100     1000   100   1000
本发明的生产过程是这样的，首先将石灰石、铝矾土、石膏用破碎机进行一破、二破，使其破碎粒度＜20mm，然后分别进入四个预均化库采用多库搭配均化，均化后的物料进入生料配料库，按表一所定比例配料，并进行粉磨，出磨生料要求细度＜8％，合格率＞40％，磨好的生料进入四个空气搅拌库进行低压空气搅拌，以达到提高进入窑生料的稳定性，均匀性。通过气力提升装置将生料送入立筒预热器进行预热后，进入回转窑煅烧，煅烧温度控制在1250-1350℃，回转窑采用切线型立筒预热器和窑尾加二把火煅烧工艺，使其能耗低、熟料标号质量有保证，在煅烧过程中，主要控制无水硫铝酸钙(C4A3S)和硅酸二钙(C2S)矿物成分及比例，C4A3S 68-75％，C2S 15-20％，率值为：CM 0.89-1.00，P值为：4.3-5.0，N值为6.2-7.8；熟料立升重在650-800之间，煅烧中避免还原气氛产生，尽量避免碱性矿物的生成，经过30分钟左右的煅烧即生成本发明所需熟料。然后将硬石膏经过破碎入库，按表三所述比例将熟料、硬石膏、粉煤灰混合在一起进行粉磨，硬石膏也可用二水石膏来代替，在粉磨过程中主要控制熟料、硬石膏、粉煤灰的掺加比例和比表面积，以制得不同标号得超高强水泥，粉磨后的水泥经过选粉机进行分选，进入水泥空气搅拌库搅拌、搅拌后提入成品库储存，并进行检验、包装，即生产出本发明所述超高强水泥。本发明具有超早强、超高强、多性能、后期抗折、抗压强度仍有增长的特点，且由于合理的开发利用了工业废渣，降低了水泥生产成本，并改变了传统加大水泥用量和外加剂，以及特殊成型养护条件下用硅酸盐水泥、硫(铁)铝酸盐水泥、快硬高强铝酸盐水泥来配制高强砼的做法，从而大大降低了工程成本，缩短了施工工期，具有较高的推广应用价值。超高强水泥熟料矿物组成与强度的关系和不同的内掺材料对强度的影响见表四、表五。
表四：超高强水泥熟料矿物组成与强度的关系
Figure C9812649700061
表五：不同的内掺材料对强度的影响(96年试验)
标号 编号 成型时间              配合比(％) 稠度 流动度 比表面积 水灰比      凝结     抗折强度(Mpa)                                   抗压强度(Mpa)
熟料 粉煤灰 硬石膏 二水石膏 初凝 终凝 一天 三天 七天 二十八天 三个月 六个月 一年 一年半 一天 三天 七天 二十八天 三个月 六个月 一年 一年半
纯熟料  3.10   100   28  128   4115   0.42   63   189   8.9  13.2   13.6   14.1   14.3   14.5   14.5   14.6   84.0   103.8   115.7   130.6   131.2   132.6   133.1   133.6
 1.   A  3.11   82   10   8   27.5  129   4751   0.41   47   105   9.8   11.7   12.8   13.6   13.9   14.1   14   14.2   82.0   89.5   102.3   109.8   112.1   119.5   119.4   119.5
  B  3.11   10   8   28  125   4754   0.41   25   47   10.5   11.4   11.9   11.6   11.2   10.8   10.7   10.5   66.8   86.5   87.2   89.3   90.1   91.2   91.3   91.3
 2.   Al  3.11   74   14   12   29  127   4547   0.41   51   117   8.4   10.2   11.7   12.1   12.3   12.5   12.4   12.6   77.5   81.2   89.3   91.4   91.6   91.8   92   92.2
  B1  3.11   14   12   28.5  126   4544   0.41   27   52   9.1   10.8   11.5   11.1   10.9   10.4   10.1   9.8   61.9   67.1   69.5   70.2   70.2   70.3   70.3   70.4
3.   A2  3.12   66   12   22   26.5  128   4327   0.42   55   131   8.0   8.9   10.8   11.1   11.3   11.2   11.3   11.4   59.1   69.3   78.9   82.1   82.6   82.7   82.9   82.9
  B2  3.12   12   22   27  125   4321   0.42   28   55   8.5   9.1   11.1   10.2   10   9.1   8.8   8.6   51.2   56.7   61.2   62.4   61.4   61.5   61.4   61.7
4   A3  3.12   62   20   18   29.5  126   4130   0.41   57   134   7.4   8   8.9   9.3   9.3   9.5   9.4   9.5   55.1   59.3   70.1   73   73.1   73   73.2   73.2
  B3  3.12   20   18   28  129   4125   0.41   30   58   8.1   8.6   9.1   8.9   8.6   8.5   8.3   8   45.0   47.6   51.3   52.6   52.7   52.9   52.8   52.9

Claims (3)

1.一种水泥是以特定成分的生料经煅烧所得以无水硫铝酸钙、硅酸二钙为主要矿物成分的熟料，加入一定量的硬石膏、粉煤灰磨细制成的早期强度高的水硬性胶凝材料，其特征在于：它由以下成份组成：
a.熟料、硬石膏、粉煤灰，各组分的重量配比为：熟料 62-75％，硬石膏 13-18％，粉煤灰 12-20％；
b.熟料的主要矿物含量(重量百分比)为：C4A3S 68-75％，C2S 15-20％，率值为：CM 0.89-1.00，P 4.3-5.0，N 6.2-7.8。
2.根据权利要求1所述水泥，其特征在于：硬石膏用二水石膏来代替。
3.根据权利要求1所述水泥，其特征在于：熟料立升重在650-800之间。
CN98126497A 1998-12-30 1998-12-30 水泥 Expired - Fee Related CN1101791C (zh)

Priority Applications (1)

Application Number Priority Date Filing Date Title
CN98126497A CN1101791C (zh) 1998-12-30 1998-12-30 水泥

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
CN98126497A CN1101791C (zh) 1998-12-30 1998-12-30 水泥

Publications (2)

Publication Number Publication Date
CN1258654A CN1258654A (zh) 2000-07-05
CN1101791C true CN1101791C (zh) 2003-02-19

Family

ID=5229706

Family Applications (1)

Application Number Title Priority Date Filing Date
CN98126497A Expired - Fee Related CN1101791C (zh) 1998-12-30 1998-12-30 水泥

Country Status (1)

Country Link
CN (1) CN1101791C (zh)

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN100351197C (zh) * 2002-09-25 2007-11-28 陈智丰 快硬硫铝酸盐水泥制造工艺
EP2832706B1 (en) * 2012-03-30 2017-03-15 Denka Company Limited Rapid hardening cement
CN105669058B (zh) * 2014-11-18 2017-11-10 登封电厂集团有限公司 一种用铝型材污泥生产硫铝酸盐水泥的方法
CN106082719A (zh) * 2016-06-15 2016-11-09 阳泉天隆工程材料有限公司 超早强高强水泥
CN108069680A (zh) * 2016-11-15 2018-05-25 江苏瑞凌新能源科技有限公司 一种高强度灰水泥

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN86103649A (zh) * 1986-05-28 1987-12-09 国家建筑材料工业局建筑材料科学研究院 阿利特硫铝酸钙水泥的组成及制造方法
CN1014984B (zh) * 1985-04-23 1991-12-04 秩夫水泥株式会社 混凝土模制品的制造方法

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN1014984B (zh) * 1985-04-23 1991-12-04 秩夫水泥株式会社 混凝土模制品的制造方法
CN86103649A (zh) * 1986-05-28 1987-12-09 国家建筑材料工业局建筑材料科学研究院 阿利特硫铝酸钙水泥的组成及制造方法

Non-Patent Citations (3)

* Cited by examiner, † Cited by third party
Title
水泥工艺学 1986-07-01 中国建筑工业出版社 *
水泥工艺学 1986-07-01 中国建筑工业出版社;特种水泥的生产及应用 1994-10-01 中国建筑工业出版社 *
特种水泥的生产及应用 1994-10-01 中国建筑工业出版社 *

Also Published As

Publication number Publication date
CN1258654A (zh) 2000-07-05

Similar Documents

Publication Publication Date Title
US11396478B2 (en) Method and system for producing low-alkalinity sulphoaluminate cement with new mineral system using steel slag
CN100360451C (zh) 一种赤泥制备硫铝酸盐水泥的方法
KR101917017B1 (ko) 급결 및 급경, 고 벨라이트 설포알루미네이트 시멘트 클링커, 이의 응용 및 이의 제조방법
CN101671133B (zh) 一种改性低碱度硫铝酸盐水泥
CN102249568B (zh) 一种低碱微膨胀中热硅酸盐水泥及其生产方法
CA3059011A1 (en) Composite cement and method of manufacturing composite cement
CN101353231A (zh) 一种高镁中热硅酸盐水泥及其生产方法
CN101952216A (zh) 用于水泥的添加剂
CN100357209C (zh) 贝利特－硫铝酸钡钙水泥
CN104788032A (zh) 一种贝利特水泥及其制备方法
EP4082983A1 (en) Composite cement with improved reactivity and method for manufacturing it
CN1974465A (zh) 利用陶瓷抛光砖废料制备硅酸盐水泥的方法
CN102765893B (zh) 利用废渣氟石膏和赤泥制备硫铝酸盐特种水泥熟料的方法
CN101423350A (zh) 一种建筑用硬石膏水泥及其生产方法
CN1193613A (zh) 一种高贝利特水泥熟料及其制备工艺
CN1101791C (zh) 水泥
CN111302677A (zh) 一种超硫酸盐水泥及其制备方法
CN1785876A (zh) 一种高阿利特硅酸盐水泥熟料及其制备方法
CN1172084A (zh) 无熟料免烧粉煤灰水泥
CN1055277C (zh) 利用工业废渣生产的复合硅酸盐水泥及制备方法
CN101007724A (zh) 建筑砂浆用胶结材及其生产方法
CN1331795C (zh) 一种低碱水泥的生产方法
CN100457661C (zh) 一种铝酸钙-硫铝酸钙水泥熟料及其膨胀剂的制造方法
CN101948258B (zh) 含铝酸盐矿物的通用硅酸盐水泥改性剂及其应用方法
CN1065842C (zh) 用磷石膏煅烧和配制快硬低碱度水泥的方法

Legal Events

Date Code Title Description
C10 Entry into substantive examination
SE01 Entry into force of request for substantive examination
C06 Publication
PB01 Publication
C14 Grant of patent or utility model
GR01 Patent grant
C19 Lapse of patent right due to non-payment of the annual fee
CF01 Termination of patent right due to non-payment of annual fee
