Abstract

本公开实施例提供一种智能家居预警系统及方法，通过所述信息获取模块获取智能家居的状态信息，并将所述状态信息分别发送至所述本地控制端与所述远程控制端，所述本地控制端判断所述状态信息是否处于预设范围，在为否时，通过所述第一数据传输模块发送第一控制指令至所述预警执行模块，以及所述远程控制端判断所述状态信息是否处于预设范围，在为否时，通过所述第二数据传输模块发送第二控制指令至所述预警执行模块，然后所述预警执行模块根据所述第一控制指令或第二控制指令中任一控制指令执行危险预警提示，从而对在智能家居进行监控中，在发生危险情况时，可及时通过预警执行模块执行危险预警提示，及时保证了智能家居环境的安全性。

Description

智能家居预警系统及方法

技术领域

本公开涉及智能家居领域，具体而言，涉及一种智能家居预警系统及方法。

背景技术

智能家居，或称智能住宅，其是综合利用先进的计算机技术、网络通讯技术、综合布线技术、将与家居生活有关的各种子系统，有机地结合在一起，通过统筹管理，让家居生活更加舒适、安全、有效。与普通家居相比，智能家居网络不仅具有传统的居住功能，提供舒适安全、高品位且宜人的家庭生活空间；还由原来的被动静止结构转变为具有能动智慧的工具，提供全方位的信息交换功能，帮助家庭与外部保持信息交流畅通，优化人们的生活方式，帮助人们有效安排时间，增强家居生活的安全性，甚至为各种能源费用节约资金。

然而，智能家居在给大家带来便利的同时，也存在着较大的安全隐患，而现有技术中对智能家居的安全监控手段比较薄弱，因此，由于不能对智能家居的安全情况进行有效监控使得在发生危险情况时，用户无法及时知晓，从而导致危险事故的发生，给用户的人身安全或者财产安全带来不可预估的后果。

发明内容

为了克服现有技术中的上述至少一种不足，本公开提供一种智能家居预警系统及方法。

根据本公开的第一方面，提供一种智能家居预警系统，所述智能家居预警系统包括本地控制端、远程控制端、第一数据传输模块、第二数据传输模块、信息获取模块以及预警执行模块，所述本地控制端、所述远程控制端分别与所述信息获取模块连接，所述本地控制端与所述第一数据传输模块连接，所述第一数据传输模块与所述预警执行模块连接，所述远程控制端与所述第二数据传输模块连接，所述第二数据传输模块与所述预警执行模块连接；

所述信息获取模块，配置成获取智能家居的状态信息，并将所述状态信息分别发送至所述本地控制端与所述远程控制端；

所述本地控制端，配置成判断所述状态信息是否处于预设范围，在为否时，通过所述第一数据传输模块发送第一控制指令至所述预警执行模块；

所述远程控制端，配置成判断所述状态信息是否处于预设范围，在为否时，通过所述第二数据传输模块发送第二控制指令至所述预警执行模块；

所述预警执行模块，配置成根据所述第一控制指令或第二控制指令执行危险预警提示。

可选地，所述预警执行模块，具体根据所述第一控制指令或第二控制指令控制所述智能家居中的指定家居执行危险预警提示。

可选地，所述预警执行模块，还配置成在只接收到第二控制指令时，向所述远程控制发送一反馈信号，所述远程控制端配置成根据所述反馈信号向第三方预警模块发送预警信号，以使所述第三方预警模块执行预警提示。

可选地，所述预警执行模块，还配置成在接收到所述第一控制指令及所述第二控制指令后，确定接收到所述第一控制指令与所述第二控制指令的时间，根据接收控制指令的时间先后，选择根据先接收的控制指令执行危险预警提示。

可选地，所述第一数据传输模块为蓝牙模块或者WiFi模块。

可选地，所述第二数据传输模块为LORA模块或者有线数据传输模块。

可选地，所述LORA模块包括：调制电路、信号传输电路、控制电路和信号天线；所述调制电路与所述远程控制端连接，所述信号传输电路分别与所述调制电路和所述控制电路连接，所述控制电路还分别与所述信号天线和所述调制电路连接，所述信号天线与所述预警执行模块连接。

可选地，所述信号传输电路包括：发射电路和接收电路，所述发射电路的输入端与所述调制电路的输出端连接，所述发射电路的输出端与所述控制电路连接，所述接收电路的输出端也与所述调制电路的输入端连接，所述接收电路的输入端也与所述控制电路连接。

根据本公开的第二方面，提供一种智能家居预警方法，应用于智能家居预警系统，所述智能家居预警系统包括本地控制端、远程控制端、第一数据传输模块、第二数据传输模块、信息获取模块以及预警执行模块，所述本地控制端、所述远程控制端分别与所述信息获取模块连接，所述本地控制端与所述第一数据传输模块连接，所述第一数据传输模块与所述预警执行模块连接，所述远程控制端与所述第二数据传输模块连接，所述第二数据传输模块与所述预警执行模块连接；所述方法包括：

所述信息获取模块获取智能家居的状态信息，并将所述状态信息分别发送至所述本地控制端与所述远程控制端；

所述本地控制端判断所述状态信息是否处于预设范围，在为否时，通过所述第一数据传输模块发送第一控制指令至所述预警执行模块；

所述远程控制端判断所述状态信息是否处于预设范围，在为否时，通过所述第二数据传输模块发送第二控制指令至所述预警执行模块；

所述预警执行模块根据所述第一控制指令或第二控制指令执行危险预警提示。

可选地，所述预警执行模块根据所述第一控制指令或第二控制指令执行危险预警提示，包括：

所述预警执行模块根据所述第一控制指令或第二控制指令控制所述智能家居中的指定家居执行危险预警提示。

可选地，所述远程控制端判断所述状态信息是否处于预设范围，在为否时，通过所述第二数据传输模块发送第二控制指令至所述预警执行模块之后，所述方法还包括：

所述预警执行模块在只接收到第二控制指令时，向所述远程控制发送一反馈信号，所述远程控制端根据所述反馈信号向第三方预警模块发送预警信号，以使所述第三方预警模块执行预警提示。

可选地，所述预警执行模块根据所述第一控制指令或第二控制指令执行危险预警提示，包括：

所述预警执行模块在接收到所述第一控制指令及所述第二控制指令后，确定接收到所述第一控制指令与所述第二控制指令的时间，根据接收控制指令的时间先后，选择根据先接收的控制指令执行危险预警提示。

可选地，所述第二数据传输模块为LORA模块或者有线数据传输模块。

可选地，所述LORA模块包括：调制电路、信号传输电路、控制电路和信号天线；所述调制电路与所述远程控制端连接，所述信号传输电路分别与所述调制电路和所述控制电路连接，所述控制电路还分别与所述信号天线和所述调制电路连接，所述信号天线与所述预警执行模块连接。

可选地，所述信号传输电路包括：发射电路和接收电路，所述发射电路的输入端与所述调制电路的输出端连接，所述发射电路的输出端与所述控制电路连接，所述接收电路的输出端也与所述调制电路的输入端连接，所述接收电路的输入端也与所述控制电路连接。

相对于现有技术而言，本公开包括以下有益效果：

本公开提供的一种智能家居预警系统及方法，所述智能家居预警系统包括本地控制端、远程控制端、第一数据传输模块、第二数据传输模块、信息获取模块以及预警执行模块，所述本地控制端、所述远程控制端分别与所述信息获取模块连接，所述本地控制端与所述第一数据传输模块连接，所述第一数据传输模块与所述预警执行模块连接，所述远程控制端与所述第二数据传输模块连接，所述第二数据传输模块与所述预警执行模块连接。

通过所述信息获取模块获取智能家居的状态信息，并将所述状态信息分别发送至所述本地控制端与所述远程控制端，所述本地控制端判断所述状态信息是否处于预设范围，在为否时，通过所述第一数据传输模块发送第一控制指令至所述预警执行模块，以及所述远程控制端判断所述状态信息是否处于预设范围，在为否时，通过所述第二数据传输模块发送第二控制指令至所述预警执行模块，然后所述预警执行模块根据所述第一控制指令或第二控制指令中任一控制指令执行危险预警提示，从而对在智能家居进行监控中，在发生危险情况时，可及时通过预警执行模块执行危险预警提示，及时保证了智能家居环境的安全性。

附图说明

为了更清楚地说明本公开实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本公开的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

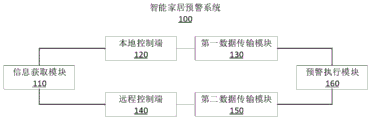

图1为本公开实施例提供的一种智能家居预警系统的结构框图；

图2为本公开实施例提供的一种LORA模块的结构框图；

图3为本公开实施例提供的一种LORA的电路原理图。

图标：100-智能家居预警系统；110-信息获取模块；120-本地控制端；130-第一数据传输模块；140-远程控制端；150-第二数据传输模块；160-预警执行模块；152-调制电路；154-信号传输电路；1542-发射电路；1544-接收电路；156-控制电路；158-信号天线。

具体实施方式

为使本公开实施例的目的、技术方案和优点更加清楚，下面将结合本公开实施例中的附图，对本公开实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本公开一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本公开实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本公开的实施例的详细描述并非旨在限制要求保护的本公开的范围，而是仅仅表示本公开的选定实施例。基于本公开中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本公开保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本公开的描述中，需要说明的是，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

在本公开的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本公开中的具体含义。

请参照图1，图1为本公开实施例提供的一种智能家居预警系统100的结构框图，所述智能家居预警系统100包括本地控制端120、远程控制端140、第一数据传输模块130、第二数据传输模块150、信息获取模块110以及预警执行模块160，所述本地控制端120、所述远程控制端140分别与所述信息获取模块110连接，所述本地控制端120与所述第一数据传输模块130连接，所述第一数据传输模块130与所述预警执行模块160连接，所述远程控制端140与所述第二数据传输模块150连接，所述第二数据传输模块150与所述预警执行模块160连接。

所述信息获取模块110，配置成获取智能家居的状态信息，并将所述状态信息分别发送至所述本地控制端120与所述远程控制端140。

所述信息获取模块110可以包括烟雾传感器、PM2.5监测模块、水浸监测模块、可燃气体监测模块、门磁感应模块、红外人体感应模块、以及安装与各个智能家居上的用于监测智能家居的工作状态的多个传感器。

所述信息获取模块110可以获取智能家居的状态信息，其状态信息包括智能家居的工作运行状态信息以及智能家居所处的环境状态信息，例如，信息获取模块110包括安装于各个智能家居上的传感器，配置成采集智能家居的工作运行状态信息，以及智能家居所处的环境状态信息，如上述的烟雾传感器可安装于厨房，用于检测烟雾浓度；PM2.5监测模块可安装于室内，用于检测室内的PM2.5浓度；水浸监测模块可安装于浴室，用于检测浴室是否漏水等；可燃气体监测模块可安装于厨房，用于检测是否漏气；门磁感应模块可安装于房间出入门上，用于检测门是否被非法打开；红外人体感应模块也可安装于室内，用于检测室内用户的活动信息。

所以，信息获取模块110可获取室内的各种信息，从而实现对智能家居的状态监控。

所述本地控制端120，配置成判断所述状态信息是否处于预设范围，在为否时，通过所述第一数据传输模块130发送第一控制指令至所述预警执行模块160。

作为一种实施方式，本地控制终端可以为移动终端(如手机、平板等)、遥控设备、触摸面板、语音识别设备或传感器模块等，这些本地控制终端可以接收信息获取模块110发送的信息，然后对信息获取模块110发送的信息进行异常判断，也就是判断智能家居的状态信息是否处于预设范围，例如，对于PM2.5监测模块检测的PM2.5浓度信息，本地控制端120中存储有预设的PM2.5浓度范围，所以在获得PM2.5监测模块发送的PM2.5浓度信息后，可与预设的PM2.5浓度范围进行比较，预设的PM2.5浓度范围为正常情况下PM2.5的值，若获取到的PM2.5浓度信息没有在预设的PM2.5浓度范围时，表示当前获取到的PM2.5浓度信息为异常，则通过第一数据传输模块130发送第一控制指令至预警执行模块160。

对于其他状态信息的判断比较也可根据上述方式进行，为了描述的简洁，在此不在过多赘述。

所述本地控制端120为与所述信息获取模块110近距离连接的控制端，由此，本地控制端120可及时获取信息获取模块110发送的状态信息，在状态信息异常时，可以及时通过第一数据传输模块130发送第一控制指令至所述预警执行模块160，从而实现预警提示。

所述远程控制端140，配置成判断所述状态信息是否处于预设范围，在为否时，通过所述第二数据传输模块150发送第二控制指令至所述预警执行模块160。

作为一种实施方式，所述远程控制端140可以为云服务器，其可以与信息获取模块110进行远程连接，远程控制端140也可以对获取的状态信息进行异常判断，其判断方式与上述本地控制端120与状态信息的判断方式一致，在此不再过多赘述，在判断状态信息不处于预设范围内时，通过第二数据传输模块150发送第二控制指令至所述预警执行模块160。

所述远程控制端140可以作为一种备用控制端，例如，在本地控制端120出现故障无法发送第一控制指令至预警执行模块160时，可以通过远程控制端140发送第二控制指令至预警执行模块160，从而使得在本地控制端120出现故障时也可实现预警提示，及时保证智能家居的安全。

由于，本地控制端120与预警执行模块160是近距离连接，所以，所述第一数据传输模块130可以为蓝牙模块或者WiFi模块，远程控制端140与预警执行模块160是远程连接，所以，所述第二数据传输模块150可以为LORA模块或者有线数据传输模块。

由此，本地控制端120可以通过蓝牙或者WiFi将第一控制指令发送给预警执行模块160，远程控制端140可以通过LORA模块或者有线传输将第二控制指令发送给预警执行模块160。

所述预警执行模块160，配置成根据所述第一控制指令或第二控制指令执行危险预警提示。

预警执行模块160执行危险预警提示可以为控制安装于室内的报警器进行报警，或者以其他的方式进行预警提示，如将预警信息发送至用户的手机，则用户可通过手机查看到预警信息，从而起到预警提示的目的。

作为一种实施方式，为了实现便捷地实现预警提示，所述预警执行模块160包括控制模块以及智能家居，所述智能家居包括以下至少一种：灯光、音响、电视、窗帘、推窗器、排气扇、智能插座等。

当然，所述预警执行模块160还可以为手机或者保安系统。

具体地，所述预警执行模块160可以接收到第一控制指令和第二控制指令，然后根据第一控制指令或第二控制指令执行危险预警提示，其具体根据所述第一控制指令或第二控制指令控制所述智能家居中的指定家居执行危险预警提示，例如，预警执行模块160中的控制模块在获取到第一控制指令时，对第一控制指令进行解析，可选择控制任一指定的智能家居执行预警提示，如控制客厅灯光进行闪烁，或者控制音响设备打开，或者控制正在播放的电视机突然黑屏，或者控制未打开的电视机打开，或者控制未拉上的窗帘拉上，控制拉上的窗帘打开等等。当然，控制模块可同时控制多个智能家居执行预警提示，其目的是为了提醒在室内的用户可能有危险的情况发生，如可能可燃气体泄漏，或者着火导致烟雾增大等危险情况的发生，从而使得用户可以及时知晓危险情况，及时采取拯救措施，或者及时避免危险情况的发生，以此保证人生财产安全。

由于第一数据传输模块130为近距离传输，第二数据传输模块150为远距离传输，所以，预警执行模块160获取第一控制指令和第二控制指令的时间也会有所不同，如预警执行模块160很可能先接收到第一控制指令，但是若由于预警执行模块160与本地控制端120之间距离较远时，使得预警执行模块160与本地控制端120之间的连接断开，使得第一控制指令无法发送至预警执行模块160，则预警执行模块160很可能只会接收到第二控制指令。

所以，预警执行模块160还用于在接收到所述第一控制指令及所述第二控制指令后，确定接收到的所述第一控制指令与所述第二控制指令的时间，根据接收控制指令的时间先后，选择根据先接收的控制指令执行危险预警提示。例如，若预警执行模块160可接收到第一控制指令和第二控制指令，如预警执行模块160先接收到第一控制指令，后接收到第二控制指令，预警执行模块160可在接收到第一控制指令后等待一预设时间段，看是否会接收到第二控制指令，若预设时间段后才接收到第二控制指令，则此时预警执行模块160可直接根据第一控制指令执行危险预警提示，其中，预设时间段可以设置为很小的间隔时间，如30秒，由此可能由于远程控制端140还未将第二控制指令发送，所以若在预设时间段后还未接收到第二控制指令，则预警执行模块160可向远程控制发送一信号，提示远程控制端140无需在发送第二控制指令，该预警执行模块160已经接收到第一控制指令可以执行危险预警提示了。

另外，若预警执行模块160未接收到第一控制指令，只接收到第二控制指令，很可能是因为本地控制端120出现故障或者本地控制端120与预警执行模块160之间的连接断开，使得预警执行模块160无法接收到第一控制指令，而只能接收到第二控制指令，此时，预警执行模块160可直接根据第二控制指令来执行危险预警提示。但是，若此时用户正在室外，没在室内，本地控制端120无法通过蓝牙或者WiFi与手机进行连接，则此时用户的手机只能接收到第二控制指令，若此时家里发生了其他的危险情况，而其他的智能家居根据第二控制指令进行预警提示时，用户无法知晓，则本地控制端120可以在检测到无法与预警执行模块160取得连接时，可向远程控制端140发送一信号，提示远程控制端140无法与用户的手机进行连接，表明此时用户可能没在家里，则远程控制端140此时可向用户的手机发送第二控制指令，其第二控制指令携带有危险提示信息，提示用户家里可能发生了某种危险情况，则此时用户无法及时采取拯救措施，其可以通过手机向远程控制端140发送一反馈信号，然后远程控制端140根据所述反馈信号向第三方预警模块发送预警信号，以使所述第三方预警模块执行预警提示。

第三方预警模块可以为用户居住小区的保安系统，或者隔壁邻居的手机等，由此第三方预警模块可以在获取到预警信号后，发出预警提示，由此如小区的保安或者邻居可知晓用户的家里发生了危险情况，可及时采取措施进行拯救，从而及时避免危险情况继续蔓延。

另外，为了保证远程控制端140与预警执行模块160之间的远程连接，在本实施例中，第二数据传输模块150为LORA模块，LORA模块为半双工通信模式，其工作频率为410M-525MHz，接收电流为14mA，而其发射电流120mA，且发射电流的带宽为20dBm，发射功率可调：5～20dBm，且步进为1dB，接收灵敏度可达-148dBm，传输速率为0.123～300kbps。LORA模块采用扩频方式以及高效前向纠错信道编码技术，从而LORA模块可具有较高的接收灵敏度，在抗干扰能力强的同时，其也具有长距离传输和低功耗的优点。

请参照图2，图2为本公开实施例提供的一种LORA模块的结构框图，所述LORA模块包括：调制电路152、信号传输电路154、控制电路156和信号天线158；所述调制电路152与所述远程控制端140连接，所述信号传输电路154分别与所述调制电路152和所述控制电路156连接，所述控制电路156还分别与所述信号天线158和所述调制电路152连接，所述信号天线158与所述预警执行模块160连接。

所述信号传输电路154包括：发射电路1542和接收电路1544，所述发射电路1542的输入端与所述调制电路152的输出端连接，所述发射电路1542的输出端与所述控制电路156连接，所述接收电路1544的输出端也与所述调制电路152的输入端连接，所述接收电路1544的输入端也与所述控制电路156连接。

调制电路152用于将从远程控制端140获取到的第二控制指令进行调制，并将调制后的信号发送至信号传输电路154。再者，调制电路152还用于通过对控制电路156进行控制，以控制信号传输电路154的发射或接收。

请参照图3，图3为本公开实施例提供的一种LORA模块的电路原理图。所述调制电路152包括：调制芯片U1、第一电容C1、第二电容C2、第三电容C3、第四电容C4、第五电容C5、第六电容C6和晶振O1，所述调制芯片U1分别与第一电容C1的一端、第二电容C2的一端、第三电容C3的一端、第四电容C4的一端连接，所述晶振O1的一端与所述第一电容C1的一端连接，所述晶振O1的另一端与所述第二电容C2的一端连接，第一电容C1的另一端、第二电容C2的另一端、第三电容C3的另一端和第四电容C4的另一端均接地，第五电容C5的一端与第六电容C6的一端均与所述调制芯片U1连接，所述第五电容C5的另一端与第六电容C6的另一端均接地。

通过上述的连接关系，晶振O1和调制芯片U1的连接能够保证调制芯片U1的正常工作，而电容和调制芯片U1的连接后，电容通过其滤波或储能的功能，以保证调制芯片U1的正常工作。

信号传输电路154用于将调制电路152调制好的第二控制指令发送至信号天线158发射。

所述接收电路1544包括：第一电感L1、第七电容C7、第八电容C8、第九电容C9和第十电容C10。所述第一电感L1的一端与所述调制芯片U1连接，所述第一电感L1的另一端接地，所述第七电容C7的一端与所述调制芯片U1连接，所述第七电容C7的另一端接地，所述第八电容C8的一端与所述第一电感L1的一端连接，所述第八电容C8的另一端与所述第九电容C9的一端连接，所述第九电容C9的另一端与所述第十电容C10的一端连接，所述第十电容C10的另一端与所述控制电路156连接。

所述发射电路1542包括：第十一电容C11、第十二电容C12、第十三电容C13、第十四电容C14、第十五电容C15、第十六电容C16、第二电感L2、第三电感L3、第四电感L4和第五电感L5。调制芯片U1与第二电感L2的一端连接，第二电感L2的另一端与第三电感L3的一端连接，而第三电感L3的另一端和调制芯片U2连接。第十一电容C11的一端和第十二电容C12的一端均与所述第二电感L2的另一端连接。所述第十二电容C12的另一端分别与所述第十三电容C13的一端、所述第四电感L4的一端、所述第十四电容C14的一端连接，所述第四电感L4的另一端与所述第十四电容C14的另一端连接。所述第十五电容C15的一端与所述第五电感L5的一端连接，所述第五电感L5的另一端与所述第十六电容C16的一端连接，并且与所述控制电路156连接，所述第十一电容C11的另一端、所述第十三电容C13的另一端、所述第十五电容C15的另一端与所述第十六电容C16的另一端均接地。

所述控制电路156包括：射频开关芯片U2、第十七电容C17、第一电阻R1、第二电阻R2和第一场效应管Q1。而信号天线158包括：天线和第十八电容C18。

射频开关芯片U2分别和第一电阻R1的一端连接。第一电阻R1的另一端和外部电源连接。第一电阻R1的一端还与第一场效应管Q1的漏极连接，第一场效应管Q1的栅极设有第一连接端口，该第一连接端口与调制芯片U1连接。第一场效应管Q1的源极接地，并与第二电阻R2的一端连接。而第二电阻R2的另一端和第十七电容C17的一端连接并均与第一连接端口连接。射频开关芯片U2和第十八电容C18的一端连接，第十八电容C18的另一端与天线连接，第十八电容C18还设有与天线连接的第二连接端口，该第二连接端口与调制芯片U1连接。

作为一种方式，射频开关芯片U2可以为调制芯片U1的IO口直接控制的方式。射频开关芯片U2与所述调制芯片U1连接后，调制芯片U1能够通过控制射频开关芯片U2的输出而控制第一场效应管Q1的开闭，从而可以控制射频开关芯片U2的电压。再者通过控制信号天线158和接收电路1544之间的连接导通。射频开关芯片U2进入低功耗的信号接收状态，从而射频开关芯片U2能够接收信号。

当然，预警执行模块160也可通过上述的LORA模块向远程控制端140发送信号。

另外，请参照图3，图3为本公开实施例提供的一种智能家居预警方法的流程图，该方法应用于上述的智能家居预警系统100，所述方法包括如下步骤：

步骤S110：所述信息获取模块110获取智能家居的状态信息，并将所述状态信息分别发送至所述本地控制端120与所述远程控制端140。

步骤S120：所述本地控制端120判断所述状态信息是否处于预设范围，在为否时，通过所述第一数据传输模块130发送第一控制指令至所述预警执行模块160。

步骤S130：所述远程控制端140判断所述状态信息是否处于预设范围，在为否时，通过所述第二数据传输模块150发送第二控制指令至所述预警执行模块160。

步骤S140：所述预警执行模块160根据所述第一控制指令或第二控制指令执行危险预警提示。

作为一种实施方式，所述预警执行模块160根据所述第一控制指令或第二控制指令执行危险预警提示，包括：

所述预警执行模块160根据所述第一控制指令或第二控制指令控制所述智能家居中的指定家居执行危险预警提示。

作为一种实施方式，所述远程控制端140判断所述状态信息是否处于预设范围，在为否时，通过所述第二数据传输模块150发送第二控制指令至所述预警执行模块160之后，所述方法还包括：

所述预警执行模块160在只接收到第二控制指令时，向所述远程控制发送一反馈信号，所述远程控制端140根据所述反馈信号向第三方预警模块发送预警信号，以使所述第三方预警模块执行预警提示。

作为一种实施方式，所述预警执行模块160根据所述第一控制指令或第二控制指令执行危险预警提示，包括：

所述预警执行模块160在接收到所述第一控制指令及所述第二控制指令后，确定接收到所述第一控制指令与所述第二控制指令的时间，根据接收控制指令的时间先后，选择根据先接收的控制指令执行危险预警提示。

作为一种实施方式，所述第二数据传输模块150为LORA模块或者有线数据传输模块。

作为一种实施方式，所述LORA模块包括：调制电路152、信号传输电路154、控制电路156和信号天线158；所述调制电路152与所述远程控制端140连接，所述信号传输电路154分别与所述调制电路152和所述控制电路156连接，所述控制电路156还分别与所述信号天线158和所述调制电路152连接，所述信号天线158与所述预警执行模块160连接。

作为一种实施方式，所述信号传输电路154包括：发射电路1542和接收电路1544，所述发射电路1542的输入端与所述调制电路152的输出端连接，所述发射电路1542的输出端与所述控制电路156连接，所述接收电路1544的输出端也与所述调制电路152的输入端连接，所述接收电路1544的输入端也与所述控制电路156连接。

所属领域的技术人员可以清楚地了解到，为描述的方便和简洁，上述描述的方法的具体工作过程，可以参考前述系统中的对应过程，在此不再过多赘述。

综上所述，本公开提供的一种智能家居预警系统及方法，所述智能家居预警系统包括本地控制端、远程控制端、第一数据传输模块、第二数据传输模块、信息获取模块以及预警执行模块，所述本地控制端、所述远程控制端分别与所述信息获取模块连接，所述本地控制端与所述第一数据传输模块连接，所述第一数据传输模块与所述预警执行模块连接，所述远程控制端与所述第二数据传输模块连接，所述第二数据传输模块与所述预警执行模块连接。

通过所述信息获取模块获取智能家居的状态信息，并将所述状态信息分别发送至所述本地控制端与所述远程控制端，所述本地控制端判断所述状态信息是否处于预设范围，在为否时，通过所述第一数据传输模块发送第一控制指令至所述预警执行模块，以及所述远程控制端判断所述状态信息是否处于预设范围，在为否时，通过所述第二数据传输模块发送第二控制指令至所述预警执行模块，然后所述预警执行模块根据所述第一控制指令或第二控制指令中任一控制指令执行危险预警提示，从而对在智能家居进行监控中，在发生危险情况时，可及时通过预警执行模块执行危险预警提示，及时保证了智能家居环境的安全性。

以上所述仅为本公开的优选实施例而已，并不用于限制本公开，对于本领域的技术人员来说，本公开可以有各种更改和变化。凡在本公开的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本公开的保护范围之内。

工业实用性

本公开实施例一种智能家居预警系统及方法，通过所述信息获取模块获取智能家居的状态信息，并将所述状态信息分别发送至所述本地控制端与所述远程控制端，所述本地控制端判断所述状态信息是否处于预设范围，在为否时，通过所述第一数据传输模块发送第一控制指令至所述预警执行模块，以及所述远程控制端判断所述状态信息是否处于预设范围，在为否时，通过所述第二数据传输模块发送第二控制指令至所述预警执行模块，然后所述预警执行模块根据所述第一控制指令或第二控制指令执行危险预警提示，从而对在智能家居进行监控中，在发生危险情况时，可及时通过预警执行模块执行危险预警提示，及时保证了智能家居环境的安全性。

Claims (12)

1.一种智能家居预警系统，所述智能家居预警系统包括本地控制端、远程控制端、第一数据传输模块、第二数据传输模块、信息获取模块以及预警执行模块，所述本地控制端、所述远程控制端分别与所述信息获取模块连接，所述本地控制端与所述第一数据传输模块连接，所述第一数据传输模块与所述预警执行模块连接，所述远程控制端与所述第二数据传输模块连接，所述第二数据传输模块与所述预警执行模块连接；

所述信息获取模块，配置成获取智能家居的状态信息，并将所述状态信息分别发送至所述本地控制端与所述远程控制端，所述信息获取模块包括设置于智能家居的传感器；

其特征在于

所述本地控制端为通过所述第一数据传输模块与所述信息获取模块近距离连接的移动终端，并且其中所述第一数据传输模块为蓝牙模块或者Wifi模块；

所述本地控制端，配置成判断所述状态信息是否处于预设范围，在为否时，通过所述第一数据传输模块发送第一控制指令至所述预警执行模块；

所述远程控制端，配置成判断所述状态信息是否处于预设范围，在为否时，通过所述第二数据传输模块发送第二控制指令至所述预警执行模块；

所述预警执行模块，配置成根据所述第一控制指令或第二控制指令执行危险预警提示，并且还配置成在只接收到第二控制指令时，向所述远程控制端发送一反馈信号，用以指示所述移动终端的用户当前不处于所述智能家居所在的室内，所述远程控制端配置成根据所述反馈信号向第三方预警模块发送预警信号，以使所述第三方预警模块执行预警提示，使得除所述用户外的人员代替所述用户采取相应措施。

2.根据权利要求1所述的智能家居预警系统，其特征在于，所述预警执行模块，具体根据所述第一控制指令或第二控制指令控制所述智能家居中的指定家居执行危险预警提示。

3.根据权利要求1所述的智能家居预警系统，其特征在于，所述预警执行模块，还配置成在接收到所述第一控制指令及所述第二控制指令后，确定接收到所述第一控制指令与所述第二控制指令的时间，根据接收控制指令的时间先后，选择根据先接收的控制指令执行危险预警提示。

4.根据权利要求1所述的智能家居预警系统，其特征在于，所述第二数据传输模块为LORA模块或者有线数据传输模块。

5.根据权利要求4所述的智能家居预警系统，其特征在于，所述LORA模块包括：调制电路、信号传输电路、控制电路和信号天线；所述调制电路与所述远程控制端连接，所述信号传输电路分别与所述调制电路和所述控制电路连接，所述控制电路还分别与所述信号天线和所述调制电路连接，所述信号天线与所述预警执行模块连接。

6.根据权利要求5所述的智能家居预警系统，其特征在于，所述信号传输电路包括：发射电路和接收电路，所述发射电路的输入端与所述调制电路的输出端连接，所述发射电路的输出端与所述控制电路连接，所述接收电路的输出端也与所述调制电路的输入端连接，所述接收电路的输入端也与所述控制电路连接。

7.一种智能家居预警方法，其特征在于，应用于智能家居预警系统，所述智能家居预警系统包括本地控制端、远程控制端、第一数据传输模块、第二数据传输模块、信息获取模块以及预警执行模块，所述本地控制端、所述远程控制端分别与所述信息获取模块连接，所述本地控制端与所述第一数据传输模块连接，所述第一数据传输模块与所述预警执行模块连接，所述远程控制端与所述第二数据传输模块连接，所述第二数据传输模块与所述预警执行模块连接，其中所述信息获取模块包括设置于智能家居的传感器，所述本地控制端为通过所述第一数据传输模块与所述信息获取模块近距离连接的移动终端，并且其中所述第一数据传输模块为蓝牙模块或者WiFi模块；

所述方法包括：

所述信息获取模块获取智能家居的状态信息，并将所述状态信息分别发送至所述本地控制端与所述远程控制端；

所述本地控制端判断所述状态信息是否处于预设范围，在为否时，通过所述第一数据传输模块发送第一控制指令至所述预警执行模块；

所述远程控制端判断所述状态信息是否处于预设范围，在为否时，通过所述第二数据传输模块发送第二控制指令至所述预警执行模块；

所述预警执行模块根据所述第一控制指令或第二控制指令执行危险预警提示，并且所述预警执行模块在只接收到第二控制指令时，向所述远程控制发送一反馈信号，用以指示所述移动终端的用户当前不处于所述智能家居所在的室内，所述远程控制端配置成根据所述反馈信号向第三方预警模块发送预警信号，以使所述第三方预警模块执行预警提示，使得除所述用户外的人员代替所述用户采取相应措施。

8.根据权利要求7所述的智能家居预警方法，其特征在于，所述预警执行模块根据所述第一控制指令或第二控制指令执行危险预警提示，包括：

所述预警执行模块根据所述第一控制指令或第二控制指令控制所述智能家居中的指定家居执行危险预警提示。

9.根据权利要求7所述的智能家居预警方法，其特征在于，所述预警执行模块根据所述第一控制指令或第二控制指令执行危险预警提示，包括：

所述预警执行模块在接收到所述第一控制指令及所述第二控制指令后，确定接收到所述第一控制指令与所述第二控制指令的时间，根据接收控制指令的时间先后，选择根据先接收的控制指令执行危险预警提示。

10.根据权利要求7所述的智能家居预警方法，其特征在于，所述第二数据传输模块为LORA模块或者有线数据传输模块。

11.根据权利要求10所述的智能家居预警方法，其特征在于，所述LORA模块包括：调制电路、信号传输电路、控制电路和信号天线；所述调制电路与所述远程控制端连接，所述信号传输电路分别与所述调制电路和所述控制电路连接，所述控制电路还分别与所述信号天线和所述调制电路连接，所述信号天线与所述预警执行模块连接。

12.根据权利要求11所述的智能家居预警方法，其特征在于，所述信号传输电路包括：发射电路和接收电路，所述发射电路的输入端与所述调制电路的输出端连接，所述发射电路的输出端与所述控制电路连接，所述接收电路的输出端也与所述调制电路的输入端连接，所述接收电路的输入端也与所述控制电路连接。
