Abstract

本专利申请公开了一种厂区轴转蚊香装置，属于蚊香架领域，针对厂区蚊香易断裂、蚊香火星随风飘散面积大和蚊香尖锥连接处引燃容易失败的问题，提出以下方案：在蚊香下端的香灰盒的两端固定设有支撑板，一端支撑板固定装有电机，转轴穿过电机内的螺旋孔和支撑板的支撑通孔，在两端支撑板中间的转轴区，间隔设有若干蚊香底盘和蚊香顶盘，蚊香顶盘内设有顶盘腔，顶盘腔内填充有石蜡，蚊香底盘的侧面涂抹上石蜡，防止蚊香的止燃，同时也有利于蚊香的引燃，电机驱动转轴转动，转轴带动固定在转轴上的蚊香底盘转动，进一步带动蚊香沿着转轴转动，通过控制电机驱动转轴转动的速度，保证蚊香燃烧点位于最低点。本方案适用于大范围长时效灭蚊的地区。

Description

厂区轴转蚊香装置

技术领域

本发明涉及蚊香架领域。

背景技术

厂区由于废水废料的排放不到位以及垃圾处理不及时的问题，每年夏天都会滋生大量蚊虫，在日常作业过程中，蚊虫会叮咬工作人员，对工作人员的身体健康造成严重危害。常见蚊香量不足，驱蚊范围过小，难以解决类似厂区的大范围驱蚊问题。

中国专利CN201410706119中提出一种厂区驱蚊虫装置，包括蚊香架和内部安装的蚊香，所述蚊香设有倒锥螺旋线形的上盘香和尖锥螺旋线型的下盘香，所述蚊香架包括底盘，所述底盘上中心设立长导杆，所述长导杆的上端一侧开设有半U形卡槽，长导杆下端周围均匀环绕布置有一个定位架和三个支撑架，所述底盘正上方连接有环形铁架，所述环形铁架上端面在面向半U醒卡槽内部，长导杆用于将蚊香放置在蚊香架是的定位，定位架和支撑架用于下盘香的支撑固定，锁铁配合半U形卡槽用于支撑上盘香。

上述专利解决了厂区大环境下蚊香量不足的问题，但同时也存在以下问题：

1）蚊香燃烧的时候，风吹起带走蚊香的火星，有引燃其他易燃物品的危险；

2）上盘香与下盘香的尖锥部分很容易产生引燃失败的情况；

3）上盘香的蚊香在燃烧到锁铁下部后，上盘香由于重力会突然下降，造成蚊香的断裂。

发明内容

本发明意在提供一种厂区轴转蚊香装置，以解决蚊香的火星随风飘落面积大、蚊香尖锥连接处引燃容易失败和蚊香会断裂的问题。

本发明提供的基础方案是：厂区轴转蚊香装置，包括在装置底部的香灰盒、转轴、电机、支撑板、蚊香底盘和蚊香顶盘；

所述转轴为圆柱体，转轴的直径小于蚊香内圈直径；

支撑板包括首部支撑段和尾部支撑段，首部支撑段设于转轴一侧，尾部支撑段设于转轴另一侧，首部支撑段下端与香灰盒固定连接，尾部支撑段下端也与香灰盒固定连接，首部支撑段和尾部支撑段均设有支撑通孔，所述支撑通孔的内壁与转轴的侧壁贴合，所述支撑通孔的圆心位于同一水平面，所述转轴的两端均穿过支撑通孔；

所述电机分为内环部分和外环部分，所述外环部分固定在首部支撑段上，所述内环部分的中央设有螺纹孔，所述螺纹孔内设有内螺纹，所述转轴对应螺纹孔位置设有外螺纹，所述螺纹孔的内螺纹与转轴的外螺纹相互契合，所述螺纹孔和内环部分与外环部分的分割线共用同一圆心，所述内环部分带动转轴一起旋转，所述转轴的旋转方向为转轴相对于内环部分沿螺纹旋转紧密的旋转方向；所述电机驱动转轴的旋转速度与蚊香燃烧速度一致；

在转轴的首部支撑段和尾部支撑段中间部分，设有若干蚊香顶盘和蚊香底盘，蚊香顶盘和蚊香底盘间隔排列；所述蚊香底盘中有底盘通孔，所述底盘通孔供转轴穿过，所述底盘与转轴固定连接，蚊香底盘的圆周壁抹有石蜡；所述蚊香顶盘固定在香灰盒上，蚊香顶盘的上部有顶盘通孔，顶盘通孔的同轴设有顶盘腔，顶盘腔内的填充有石蜡，顶盘腔开设有两个顶盘蚊香入口环；所述电机的螺旋孔、支撑板的支撑通孔、蚊香底盘的底盘通孔、蚊香顶盘的顶盘通孔的大小一致，且各圆心均在一条直线上。

基础方案的工作原理是：本方案的厂区轴转蚊香装置，包括在装置底部的香灰盒、转轴、电机、支撑板、蚊香底盘和蚊香顶盘；

转轴水平放置，转轴为圆柱体，方便圆柱体转轴进行转动，转轴直径小于蚊香内圈直径，保证蚊香可以套在转轴外侧，从而进一步跟随转轴旋转；转轴为水平放置，那么套接在转轴上的蚊香顶部和底部呈水平状态，减少蚊香香灰在地面上的占地面积，也减少了风吹动蚊香时，蚊香火星的扩散范围；

支撑板包括首部支撑段和尾部支撑段，首部支撑段设于转轴一侧，尾部支撑段设于转轴另一侧，首部支撑段下端与香灰盒固定连接，尾部支撑段下端也与香灰盒固定连接，保证首部支撑段和尾部支撑段的位置相对于香灰盒固定；首部支撑段和尾部支撑段均设有支撑通孔，所述支撑通孔的内壁与转轴的侧壁贴合，保证转轴能够通过支撑通孔，所述支撑通孔的圆心位于同一水平面，进一步保证两端均穿过支撑通孔的转轴位置水平，不会产生沿转轴径向的滑动；

在转轴的首部支撑段和尾部支撑段中间部分，设有若干蚊香顶盘和蚊香底盘，蚊香顶盘和蚊香底盘间隔排列，蚊香顶盘和蚊香底盘之间均能够放置有蚊香，通过调整蚊香顶盘和蚊香底盘的数量，控制本方案中厂区轴转装置的蚊香使用量；

蚊香底盘是用来支撑固定蚊香底部的，蚊香底盘固定在转轴上，随着转轴的旋转而旋转，同时带动蚊香一起旋转；蚊香底盘的侧面涂抹有石蜡，当蚊香燃烧到石蜡附近时，石蜡受热从固体熔化成为液体再进一步汽化，生成可燃的石蜡蒸汽，石蜡蒸汽的燃烧，避免蚊香熄灭，同样的若蚊香底盘的另一侧也放置有蚊香，涂放于蚊香底盘的石蜡受热后产生的石蜡蒸汽的燃烧，还可以帮助一侧蚊香引燃另一侧蚊香；

蚊香顶盘是用来夹持蚊香顶部的，蚊香顶部通过蚊香顶盘的蚊香入口环，蚊香入口环保证蚊香在随转轴转动是不会脱离蚊香顶部，蚊香入口环设置在顶盘腔内，顶盘腔填充有石蜡，当蚊香燃烧到石蜡附近时，石蜡受热从固体熔化成为液体再进一步汽化，生成可燃的石蜡蒸汽，燃烧的石蜡蒸汽保证蚊香的顶部不会止燃，同时如果蚊香顶盘的入口环的另一侧也塞入一个蚊香顶部时，两个顶部之间可以产生续燃，将一处蚊香顶部的火引燃到另一处蚊香顶部；

电机是用来给转轴提供动力的，电机分为外环部分和内环部分，电机外环部分固定在首部支撑段，保证电机整体在首部支撑段上固定，电机的内环部分的中央设有螺纹孔，所述螺纹孔内设有内螺纹，所述转轴对应螺纹孔位置设有外螺纹，所述螺纹孔的内螺纹与转轴的外螺纹相互契合，因此电机的内环部分与转轴螺纹连接，螺纹孔和内环部分与外环部分的分割线共用同一圆心，保证内环部分可以沿着螺纹孔的圆心进行转动，内环部分带动螺纹孔内的转轴一起旋转，转轴的旋转方向为转轴相对于内环部分螺纹连接的紧密方向，保证内环部分在带动转轴转动时，转轴与电机内环部分的螺纹孔之间的螺纹连接不会发生松动；所述电机驱动转轴的旋转速度与蚊香燃烧速度一致，便于使蚊香燃烧部分的火星总是在转轴下端最低点，避免风吹时蚊香火星四处飞溅，提高使用本装置的场地的安全系数；

电机的螺旋孔、支撑板的支撑通孔、蚊香底盘的底盘通孔、蚊香顶盘的顶盘通孔的大小一致，且各圆心均在一条直线上，保证圆柱形的转轴可以直接通过电机螺旋孔、支撑板的通孔、蚊香底盘的底盘通孔和蚊香顶盘的顶盘通孔。

因此本方案的有益效果为：

1） 蚊香套接在转轴上，转轴水平放置，蚊香的底端挂在蚊香底盘上，蚊香顶端塞入蚊香顶盘的顶盘蚊香入口环内。相比现有技术中竖直放置的蚊香着力点仅仅在于蚊香与销轴接触点而言，本方案中的蚊香套接在水平放置的转轴上，蚊香的底端固定在蚊香底盘上，蚊香的顶端塞入蚊香顶盘的蚊香入口环内，一方面该段蚊香没有燃烧时，蚊香的着力位置为蚊香底盘和蚊香顶盘的蚊香入口环，相比现有技术着力点更多，另一方面，该段蚊香在燃烧时，一端被燃烧，则大部分蚊香并不会直接掉落到地面，而是掉落在水平转轴上，此时蚊香的支撑点为蚊香未被燃烧的一端，以及蚊香与水平设置的转轴之间接触的点，这种情况下的着力点还是比现有技术多，综合而言，本方案中的蚊香着力点大于现有技术的着力点，因此在本方案中的蚊香在整个燃烧过程中不会掉落断裂；

2） 两片蚊香的顶部都塞入蚊香顶盘中的顶盘蚊香入口环内，顶盘蚊香入口环开设在顶盘腔内，顶盘腔内填充有石蜡，因此在两个蚊香燃烧到顶部时，由于石蜡的受热熔化汽化产生了可燃的石蜡蒸汽，石蜡蒸汽在燃烧时可以增大了两片蚊香对接时的引燃效率；

3） 蚊香的顶部塞入蚊香顶盘中的顶盘蚊香入口环内，蚊香顶盘固定在香灰盒中，蚊香的底部套在蚊香底盘上，蚊香底盘随着转轴的转动而转动，转轴的转动速度与蚊香燃烧速度一致，可以保证蚊香的燃烧部分始终位于转轴下方，减少风吹火星飘动的距离，提高厂房安全性能；

4） 蚊香底盘的侧面也抹有石蜡，由于石蜡的受热熔化汽化产生了可燃的石蜡蒸汽，石蜡蒸汽在燃烧时能够进一步提高蚊香的引燃效率，防止蚊香止燃；若蚊香底盘两面均设有蚊香底部，还能使得一侧的蚊香底部引燃另一侧的蚊香的底部；

5）本方案相比现有技术中一个蚊香装置只能安置一个蚊香而言，本方案中的厂区轴转蚊香装置，可以通过改变安置在首部支撑段和尾部支撑段之间两两相间的蚊香底盘和蚊香顶盘的数量，又因为蚊香的固定在蚊香顶盘的蚊香入口中，蚊香的底端固定在蚊香底盘上，所以本方案能够改变厂区轴转装置中的蚊香数量。

进一步，所述支撑板沿竖直方向中心对称，支撑板的底部面积大于支撑板的顶部面积。相比其他形状的支撑板，本方案的支撑板连接后更为稳固，不易倾倒。

进一步，所述蚊香顶盘沿竖直方向中心对称，支撑板的底部面积大于支撑板的顶部面积。相比其他形状的蚊香顶盘，本方案的蚊香顶盘连接后更为稳固，不易倾倒。

进一步，蚊香底盘的圆周面有对称螺纹，螺纹与蚊香最外周的螺旋部分相契合。相比没有螺纹，有对称螺纹使得蚊香底端可以更稳固的假设在蚊香底盘上。

进一步，所述蚊香顶盘的两个面通过多个顶盘连接柱相连接，顶盘腔由带多个气孔的板状围合而成，顶盘的两个面均有两侧的加强筋。相比其他连接方式，该种顶盘保证了蚊香在顶盘腔内燃烧所需的空气，同时加强筋也避免了顶盘会左右摇晃的问题使得顶盘与底盘之间的连接更为稳固；

进一步，所述蚊香底盘为磁性底盘，所述蚊香底盘的两圆面均设有滑轨，所述滑轨被底盘通孔截断为最长滑轨和最短滑轨，所述滑轨上设有滑棍，所述转轴在滑棍下落位置设置转轴通孔，所述转轴通孔直径大于滑棍直径，所述滑棍为磁性棍体，且滑棍的磁性与蚊香底盘的磁性相异，所述滑棍的长度大于转轴的直径且小于蚊香底盘上最长滑轨的长度，所蚊香底盘上最短滑轨的长度小于滑棍的长度，滑轨上有弹性块，所述弹性块的位置在最长滑轨上，所述弹性块与最短滑轨的底端之间的距离小于两倍的滑棍长度。本方案中，通过蚊香底盘与滑棍之间的磁性引力，将滑棍固定在滑轨内蚊香底盘一侧，弹性块保证了蚊香底盘在转动时不会掉落回最长滑轨，在蚊香底盘进入指定位置时，将原定在最长滑轨上的滑棍沿着滑轨方向，穿过转轴的转轴通孔到达最短滑轨处，这样滑棍的一端为最短滑轨，一端最长滑轨，中间即为转轴通孔，因此本方案可以固定蚊香底盘的位置且蚊香底盘在转轴上可拆卸，并且保证蚊香底盘在转动时，固定不会产生松动。

进一步，所述蚊香底盘与转轴也是螺纹连接，且蚊香底盘的螺纹与电机内环部分的螺纹一致，所述转轴在蚊香底盘处还具有与蚊香底盘螺纹对应的外螺纹。本方案保证了蚊香底盘在转轴上螺纹连接，同时由于螺纹与电机内环部分的螺纹一致，在转动时也不会产生松动。

进一步，所述蚊香底盘与转轴的连接面设有空腔，所述转轴在对应所述空腔位置设有对应的沿转轴切面为等腰三角形状的柱状弹性块。由于柱状弹性块沿转轴切面为三角形状，保证蚊香底盘可滑动填入的同时，也避免了转动时蚊香底盘与转轴之间产生松动。

附图说明

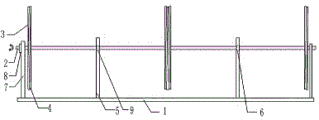

图1为本发明实施例1的整体结构图；

图2为本发明实施例1的蚊香底盘放大图；

图3为本发明实施例1的蚊香底盘结构图；

图4为本发明实施例1上蚊香底盘上滑道的结构图；

图5为本发明实施例1的支撑板的结构示意图；

图6为本发明实施例1转轴结构示意图；

图7为本发明实施例1的蚊香顶盘正视图；

图8为本发明实施例1的蚊香顶盘侧视图；

图9为本发明实施例2的蚊香底盘和转轴的连接示意图；

图10为本发明实施例3的蚊香底盘和转轴的连接示意图。

具体实施方式

下面通过具体实施方式对本发明作进一步详细的说明：

说明书附图中的附图标记包括：香灰盒1，转轴2，底盘外螺纹3，蚊香底盘4，蚊香顶盘5，顶盘通孔6，支撑板7，电机8，顶盘腔9，滑轨10，滑棍11，转轴通孔12，支撑通孔13，顶盘蚊香入口环14，顶盘连接柱15，顶盘加强筋16，弹性块17。

实施例一：

如图1所示，一种厂区轴转蚊香装置，包括转轴2、香灰盒1、支撑板7、电机8、蚊香底盘4和蚊香顶盘5；

如图6所示，转轴2为圆柱棍状体，转轴的直径小于蚊香最内圈的直径，保证蚊香可以套在转轴2上，转轴2上一侧有外螺纹，转轴2上还设有若干通孔12，转轴2依次穿过电机8、支撑板7、蚊香底盘4和蚊香顶盘5；

香灰盒1沿着转轴截面方向设置在蚊香装置的底部，便于收集香灰；

电机8分为内环部分和外环部分，外环部分固定在支撑板7上，内环部分的中央设有螺纹孔，螺纹孔和内环部分与外环部分的分割线共用同一圆心，螺纹孔的内螺纹与转轴2一侧的外螺纹相互契合，内环部分与转轴2螺纹连接，内环部分带动转轴2一起匀速旋转，转轴2的旋转方向为，转轴2相对于内环部分沿螺纹旋转紧密的旋转方向；

如图1所示，支撑板7设置与香灰盒1的两端，且支撑板下端与香灰盒1固定连接，支撑板8上端与电机8的外环部分固定连接；如图5所示，支撑板7上也开设有支撑通孔13供转轴2通过，支撑板7中心对称，支撑板底端面积大于支撑板顶端面积；

如图2所示，蚊香底盘4为磁性底盘，蚊香底盘4中有底盘通孔，底盘通孔供转轴2穿过，蚊香底盘的周边具有底盘外螺纹3，底盘外螺纹3与蚊香的底部螺纹相互契合；如图3所示的蚊香底盘结构图，蚊香底盘的两圆面均设有滑轨10，滑轨10被底盘通孔截断，滑轨10上设有滑棍11，滑棍11为磁性滚棍子体，且滑棍11的磁性与蚊香底盘的磁性相异，两者相吸，滑轨不易掉落，滑棍11的长度大于转轴2的直径且小于蚊香底盘4上最长滑轨的长度，蚊香底盘4上最短滑轨的长度小于滑棍11的长度；如图4所示，滑轨上有一楔形弹性块17，弹性块的位置在最长滑轨上，弹性块与最短滑轨的底端之间的距离小于两倍的滑棍长度；当需要固定蚊香底盘时，将两侧的滑棍分别沿着最长滑轨10滑下，经过转轴2上的转轴通孔12，到达另一侧的最短滑轨10；

如图1所示，蚊香顶盘5固定在香灰盒1上，蚊香顶盘5的上部有顶盘通孔6，顶盘通孔6的同轴设有顶盘腔9，顶盘腔9内的填充有石蜡，顶盘腔9开设有两个顶盘蚊香入口环14；如图7和图8所示，蚊香顶盘5的左右两个平面通过顶盘连接柱15相连接，两个平面还设有顶盘加强筋；

电机8的螺旋孔、支撑板7的支撑通孔13、蚊香底盘4的底盘通孔、蚊香顶盘5的顶盘通孔6的大小一致，且各圆心均在一条直线上，保证转轴2能够通过；

由于支撑板7分为首部支撑段和尾部支撑段，因此在使用时，将支撑板7的首部支撑段固定焊接在香灰盒1的左侧，电机的外环部分与支撑板7的首部支撑段固定，电机内环部分的螺旋孔对准支撑板7首部支撑段的支撑通孔13，将转轴2从右侧螺旋依次插入支撑板7首部支撑段的支撑通孔13和螺旋孔，按照螺纹方向将转轴2与电机螺纹连接；

将蚊香的底部按照底盘螺纹3部分螺旋，在螺纹接触部分抹有石蜡，将蚊香底盘4的底盘通孔对准转轴2套入，拨动蚊香底盘到达指定位置时，将蚊香底盘4两侧的原定在最长滑轨处的滑棍11沿着向滑轨10的另一端滑动，通过一楔形的弹性块17，由于蚊香底盘4与滑棍11之间有磁性吸引力，滑棍11在滑轨贴近蚊香底盘4的一侧，滑棍11沿着较长的滑轨10穿过转轴2上的转轴通孔12到达滑轨的另一侧的最短滑轨10，通过两侧的滑棍11将蚊香底盘4固定在转轴2上；

将蚊香顶盘中的顶盘腔9填充石蜡，蚊香顶盘5中的顶盘通孔6对准转轴2，蚊香顶盘5到达指定位置时，将蚊香顶盘5固定在香灰盒1上，将蚊香的顶部放入到顶盘腔9开设的顶盘蚊香入口环14中；

依次添加套接固定蚊香底盘4，蚊香顶盘5，蚊香底盘4；将支撑板7尾部支撑段的支撑通孔13对准转轴套入，将支撑板7的尾部支撑段固定焊接于香灰盒1的右侧。

实施例二：

如图9所示，本实施例与实施例1的区别在于，蚊香底盘4与转轴2为螺纹连接，蚊香底盘4上的底盘通孔的螺纹与电机的螺纹一致，转轴2在于蚊香底盘对应位置还设有与对应电机部分一样的螺纹，安装蚊香底盘4时将蚊香底盘沿着转轴2旋转套入，由于蚊香底盘螺纹与电机部分的螺纹一致，因此在旋转时不会产生松垮的问题。

实施例三：

如图10所示，本实施例与实施例一的区别在于，蚊香底盘与转轴连接的面设有空腔，转轴在对应所述空腔位置设有对应的等腰三角形状的柱状弹性块。在装载蚊香底盘的时候，柱状弹性块沿转轴切面为三角形状，保证蚊香底盘可滑动填入，同时由于柱状弹性块的沿转轴发现切面没有缓冲区，因此转轴与蚊香底盘连接紧密，在转轴转动时，依然会带动蚊香底盘转动。

Claims (8)

1.厂区轴转蚊香装置，其特征在于：包括在装置底部的香灰盒、转轴、电机、支撑板、蚊香底盘和蚊香顶盘；所述转轴为圆柱体，转轴的直径小于蚊香内圈直径；支撑板包括首部支撑段和尾部支撑段，首部支撑段设于转轴一侧，尾部支撑段设于转轴另一侧，首部支撑段下端与香灰盒固定连接，尾部支撑段下端也与香灰盒固定连接，首部支撑段和尾部支撑段均设有支撑通孔，所述支撑通孔的内壁与转轴的侧壁贴合，所述支撑通孔的圆心位于同一水平面，所述转轴的两端均穿过支撑通孔；

所述电机分为内环部分和外环部分，所述外环部分固定在首部支撑段上，所述内环部分的中央设有螺纹孔，所述螺纹孔内设有内螺纹，所述转轴对应螺纹孔位置设有外螺纹，所述螺纹孔的内螺纹与转轴的外螺纹相互契合，所述螺纹孔和内环部分与外环部分的分割线共用同一圆心，所述内环部分带动转轴一起旋转，所述转轴的旋转方向为转轴相对于内环部分沿螺纹旋转紧密的旋转方向；所述电机驱动转轴的旋转速度与蚊香燃烧速度一致；

在转轴的首部支撑段和尾部支撑段中间部分，设有若干蚊香顶盘和蚊香底盘，蚊香顶盘和蚊香底盘间隔排列；所述蚊香底盘中有底盘通孔，所述底盘通孔供转轴穿过，所述底盘与转轴固定连接，蚊香底盘的圆周壁抹有石蜡；所述蚊香顶盘固定在香灰盒上，蚊香顶盘的上部有顶盘通孔，顶盘通孔的同轴设有顶盘腔，顶盘腔内填充有石蜡，顶盘腔开设有两个顶盘蚊香入口环；所述电机的螺纹孔、支撑板的支撑通孔、蚊香底盘的底盘通孔、蚊香顶盘的顶盘通孔的大小一致，且各圆心均在一条直线上。

2.根据权利要求1所述的厂区轴转蚊香装置，其特征在于：所述支撑板为中心对称，支撑板的底部面积大于支撑板的顶部面积。

3.根据权利要求1所述的厂区轴转蚊香装置，其特征在于：所述蚊香顶盘为中心对称，支撑板的底部面积大于支撑板的顶部面积。

4.根据权利要求1所述的厂区轴转蚊香装置，其特征在于：所述蚊香底盘的圆周面有对称螺纹，螺纹与蚊香最外周的螺旋部分相契合。

5.根据权利要求1所述的厂区轴转蚊香装置，其特征在于：所述蚊香顶盘的两个面通过多个顶盘连接柱连接，蚊香顶盘腔由带多个气孔的板状围合而成，蚊香顶盘的两个面均有两侧的加强筋。

6.根据权利要求1所述的厂区轴转蚊香装置，其特征在于：所述蚊香底盘为磁性底盘，所述蚊香底盘的两圆面均设有滑轨，所述滑轨被底盘通孔截断，所述滑轨上设有滑棍，所述转轴在滑棍下落位置设置转轴通孔，所述转轴通孔直径大于滑棍直径，所述滑棍为磁性滚棍子体，且滑棍的磁性与蚊香底盘的磁性相异，所述滑棍的长度大于转轴的直径且小于蚊香底盘上最长滑轨的长度，所蚊香底盘上最短滑轨的长度小于滑棍的长度，滑轨上有弹性块，所述弹性块的位置在最长滑轨上，所述弹性块与最短滑轨的底端之间的距离小于两倍的滑棍长度。

7.根据权利要求1所述的厂区轴转蚊香装置，其特征在于：所述蚊香底盘与转轴也是螺纹连接，且蚊香底盘的螺纹与电机的螺纹一致，所述转轴在蚊香底盘处还具有与蚊香底盘螺纹对应的外螺纹。

8.根据权利要求1所述的厂区轴转蚊香装置，其特征在于：所述蚊香底盘与转轴连接的面设有空腔，所述转轴在对应所述空腔位置设有对应的等腰三角形状的柱状弹性块。
