本发明提供一种构架侧梁定位装置,包括工作平台、以及间隔设置在工作平台上的多个固定定位挡块、多个组合定位器和多个压紧装置;多个固定定位挡块用于定位待组装的构架侧梁工件的第一侧面和第一端面;多个组合定位器用于定位构架侧梁工件的第二侧面和第二端面;第二侧面与第一侧面相对,第二端面与第一端面相对;多个压紧装置用于压紧构架侧梁工件;每个组合定位器均包括固定定位件和活动定位件,固定定位件固定设置在工作平台上,活动定位件能够与固定定位件相对运动,通过调节活动定位件相对固定定位件的相对位置,使活动定位件顶设在构架侧梁工件的第二侧面和第二端面或者远离构架侧梁工件的第二侧面和第二端面。
Description
技术领域
本发明涉及工件定位技术,尤其涉及一种构架侧梁定位装置。
背景技术
铁路车辆的转向架包括构架侧梁等部件,通常,构架侧梁是一个焊接的箱型结构,构架侧梁主要包括上盖板、下盖板、两个形状相同的立板以及多个用于连接两个立板的筋板。构架侧梁在组装时,先将立板和筋板组装成框架结构,然后再组装上盖板和下盖板,构架侧梁在组装时通常需要使用定位装置对待组装的构架侧梁工件准确定位并夹紧,以保证构架侧梁的产品质量,并提高生产效率。
现有的构架侧梁定位装置包括多个固定定位挡块和压紧装置,为方便将待组装的构架侧梁工件放入构架侧梁定位装置或从构架侧梁定位装置中取出,只能采用在待组装的两个立板一侧定位、另一侧开放的定位方式,也就是多个固定定位挡块间隔顶设在待组装的构架侧梁工件的一侧,待组装的构架侧梁工件的另一侧的组装精度需要通过手工检测等其他检测方式来保证。
上述现有的构架侧梁定位装置,只能保证待组装的构架侧梁工件一侧的组装精度,另一侧的组装精度需要通过手工检测等其他检测方式来保证,导致组装效率低,劳动强度大。
此外,如果操作者疏忽未对其进行检查,容易造成错装,影响构架侧梁的产品质量。
发明内容
本发明提供一种构架侧梁定位装置,用于解决现有技术中构架侧梁定位装置在定位时,装配效率低、劳动强度大的技术缺陷。
本发明提供的构架侧梁定位装置,包括工作平台、以及间隔设置在所述工作平台上的多个固定定位挡块、多个组合定位器和多个压紧装置;
所述多个固定定位挡块用于定位待组装的构架侧梁工件的第一侧面和第一端面;
所述多个组合定位器用于定位所述构架侧梁工件的第二侧面和第二端面;所述第二侧面与所述第一侧面相对,所述第二端面与所述第一端面相对;
所述多个压紧装置用于压紧所述构架侧梁工件;
每个所述组合定位器均包括固定定位件和活动定位件,所述固定定位件固定设置在所述工作平台上,所述活动定位件能够与所述固定定位件相对运动,通过调节所述活动定位件相对所述固定定位件的相对位置,使所述活动定位件顶设在所述构架侧梁工件的第二侧面和第二端面或者远离所述构架侧梁工件的第二侧面和第二端面。
本发明提供的构架侧梁定位装置,通过多个固定定位挡块定位待组装的构架侧梁工件的第一侧面和第一端面;通过多个组合定位器定位构架侧梁工件的第二侧面和第二端面;可以在构架侧梁工件的外形轮廓范围内对其实施定位,组成一个全封闭的定位结构,能够保证定位精度,并且组装效率高,劳动强度小;并且,组合定位器可以为方便构架侧梁工件放入和取出。
附图说明
图1为本发明实施例提供的构架侧梁定位装置的主视图;
图2为图1所示构架侧梁定位装置的俯视图;
图3为本发明实施例提供的固定定位挡块的结构示意图;
图4为本发明实施例提供的组合定位器的主视图;
图5为图4所示的组合定位器的仰视图;
图6为本发明实施例提供的固定定位件的结构示意图;
图7为本发明实施例提供的活动定位件的主视图;
图8为图7所示活动定位件的俯视图;
图9为本发明实施例提供的顶紧件的主视图;
图10为图9所示顶紧件的俯视图;
图11为本发明提供的构架侧梁定位装置对构架侧梁工件紧定定位的主视图;
图12为图11的仰视图;
图13为本发明实施例提供的另一种组合定位器的主视图;
图14为图13所示的组合定位器的俯视图旋转90度后的示意图。
附图标记:
具体实施方式

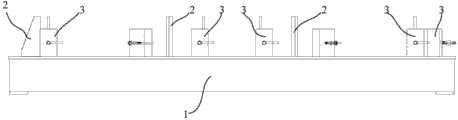

图1为本发明实施例提供的构架侧梁定位装置的主视图;图2为图1所示构架侧梁定位装置的俯视图。如图1和2所示,本实施例提供的构架侧梁定位装置,包括工作平台1、以及间隔设置在工作平台1上的多个固定定位挡块2、多个组合定位器3和多个压紧装置4。
多个固定定位挡块2用于定位待组装的构架侧梁工件的第一侧面和第一端面;多个组合定位器3用于定位构架侧梁工件的第二侧面和第二端面;第二侧面与第一侧面相对,第二端面与第一端面相对。
多个压紧装置4用于压紧构架侧梁工件,具体地可以从构架侧梁工件的上表面压紧构架侧梁工件;每个组合定位器3均包括固定定位件31和活动定位件32,固定定位件31固定设置在工作平台1上,活动定位件32能够与固定定位件31相对运动,通过调节活动定位件32相对于固定定位件31的相对位置,使活动定位件32顶设在构架侧梁工件的第二侧面和第二端面或者远离构架侧梁工件的第二侧面和第二端面,实现对构架侧梁工件的第二侧面和第二端面的定位。
本实施例提供的构架侧梁定位装置,通过多个固定定位挡块定位待组装的构架侧梁工件的第一侧面和第一端面;通过多个组合定位器定位构架侧梁工件的第二侧面和第二端面;可以在构架侧梁工件的外形轮廓范围内对其实施定位,组成一个全封闭的定位结构,能够保证定位精度,并且组装效率高,劳动强度小;并且,组合定位器可以为方便构架侧梁工件放入和取出。
图3为本实施例提供的固定定位挡块的结构示意图;如图3所示,在上述实施例技术方案的基础上,固定定位挡块2可以为直角梯形板结构,固定定位挡块2的直角底面21固定在工作平台1上,固定定位挡块2的直角立面22用于定位构架侧梁工件的第一侧面或第一端面。固定定位挡块2的直角底面21和直接立面22需要满足一定加工精度要求,以保证定位的精度。当然,固定定位挡块2也可以为其他类似结构,在此不再一一列举。
图4为本发明实施例提供的组合定位器的主视图;图5为图4所示的组合定位器的仰视图;如图4和5所示,具体地,每个组合定位器3还包括连接臂33和顶紧件34。
连接臂33的一端与固定定位件31连接,连接臂33另一端与顶紧件34活动连接,顶紧件34用于顶紧活动定位件32。
图6为本发明实施例提供的固定定位件的结构示意图;如图4和6所示,优选地,固定定位件31为两个平行间隔设置的第一矩形块和第二矩形块。
第一矩形块的一个侧面为第一基准面311;第二矩形块的一个侧面为第二基准面;第一基准面和第二基准面位于同一平面内。
图7为本发明实施例提供的活动定位件的主视图;图8为图7所示活动定位件的俯视图;如图7和8所示,优选地,活动定位件32为T形块结构,包括底板321和垂直设置在底板上的立板322。
立板322设置在固定定位件31的第一矩形块和第二矩形块之间;底板321上朝向立板322的侧面上设置有第三基准面323和第四基准面324,第三基准面323和第四基准面324位于同一平面且分别位于立板322的两侧;立板322的前端面为第五基准面325,第五基准面325与第三基准面323和第四基准面324具有预定距离。第三基准面323与第一基准面311对应,第四基准面324与第二基准面对应。固定定位件31和活动定位件32之间通过第一基准面311和第三基准面323、第二基准面与第四基准面324进行配合。
图9为本发明实施例提供的顶紧件的主视图;图10为图9所示顶紧件的俯视图;如9和10所示,具体地,顶紧件34包括丝杠341、丝杠螺母342和顶块343。
丝杠螺母342设置在连接臂33上,丝杠341与丝杠螺母342螺纹连接,顶块343与丝杠341连接,丝杠341用于顶设在活动定位件32的底板321上。通过旋动丝杠341使丝杠341伸出或收回,通过顶块343将活动定位件32逼近或远离固定定位件31。
图11为本发明提供的构架侧梁定位装置对构架侧梁工件紧定定位的主视图;图12为图11的仰视图。下面参照附图11和12,同时结合图1-10具体说明本实施例提供的构架侧梁定位装置在实际应用时的具体操作过程:
本实施例中,待组装的构架侧梁工件包括两块外形轮廓相同的立板5和连接两个立板5的筋板。
首先,在工作平台1上按照立板5一侧的外形轮廓放置固定定位挡块2,另一侧在距离立板5轮廓向外30mm的位置放置组合定位器3的固定定位件31。
然后,转动组合定位器3的丝杠341,使固定定位件31与活动定位件32分离,将待组装的构架侧梁工件放入构架侧梁定位装置中,将构架侧梁工件一侧与固定定位挡块2贴合,反方向旋转组合定位器3的丝杠341,使活动定位件32的第三基准面323和第四基准面324逼近固定定位件31的第一基准面311和第二基准面,活动定位件32的第五基准面325逼近构架侧梁工件外形,活动定位件32到达极限位置时,用压紧装置4将工件压紧。
此时,若活动定位件32与固定定位件31贴合,用塞尺检测活动定位件32的第五基准面325与构架侧梁工件外形的间隙;若活动定位件32的第五基准面325已与构架侧梁工件外形贴合,但活动定位件32的第三基准面323和第四基准面324仍未与固定定位件31贴合,用塞尺检测活动定位件32的第三基准面323与固定定位件31的第一基准面311的间隙,以及第四基准面324与第二基准面的间隙。
若上述间隙符合要求,此时构架侧梁工件合格,可以进行点固焊;若间隙超出规定数值,即可以判定构架侧梁工件超出公差要求,由此判定构架侧梁工件不合格,此时可以将构架侧梁工件不合格的位置标出后,卸下构架侧梁工件,该构架侧梁定位装置可以将不合格工件检出,避免错用不合格的工件。
本实施例提供的构架侧梁定位装置,能够在保证产品组装精度的同时对待组装的工件的关键位置尺寸进行检测,达到防错装的目的,以此提高产品制造的可靠性,有效的保证了产品的质量。通过选择合理的工装定位方式来减少制造损失,防止产品在制造过程中使用不合格的工件或产生不合格工件,以减少浪费。

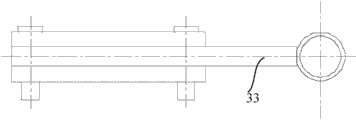

图13为本发明实施例提供的另一种组合定位器的主视图;图14为图13所示的组合定位器的俯视图旋转90度后的示意图。如图13和14所示,在上述实施例技术方案的基础上,进一步地,固定定位件31的第一矩形块和第二矩形块上的上边沿处具有位置对应的缺口312。
固定定位件31还包括两个连接板35,两个连接板35分别连接在第一矩形块和第二矩形块的两侧。连接臂33一端与固定定位件31的连接板35连接。本实施例中,由于组合定位器3的固定定位件31较高,两个连接板35能够保证固定定位件31的稳定性。
最后应说明的是:以上各实施例仅用以说明本发明的技术方案,而非对其限制;尽管参照前述各实施例对本发明进行了详细的说明,本领域的普通技术人员应当理解:其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分或者全部技术特征进行等同替换;而这些修改或者替换,并不使相应技术方案的本质脱离本发明各实施例技术方案的范围。
