Abstract
一种大液体配药针，是为单一大液体配药功能的专用配药针，配合动力机构，完成大液体的药液注入，大液体配药针由针管、针座构成相互隔离的两条通道，其中有一条通道作为排气通道，开口处设有安全阀结构；另一条通道作为液体通道设有单向阀或过滤器；大液体配药针可以和注射器及配药泵管配合完成大液体药液连续或定量配制注入。
Description
技术领域：本发明提供的一种大液体配药针，属于医疗器械领域，尤其涉及输液配药器械。
发明背景：现有的输液配药方式为使用注射器及其他简易的形式手工配药，在配药的过程中，不能连续配制，效率低，劳动强度大；药品配制过程中，针头多次穿刺橡胶塞，形成的落屑进入人体，造成病员终身伤害不可避免，大液体容器在操作过程中，形成的正压、负压，造成药液转移和输液过程中操作不便、药物泄露、药物浪费和污染操作人员，随之形成药物的交叉污染现象极其严重，对配药人员和病员形成危害，人工操作定量准确性受到操作人员精神状态和配药速度要求的影响，国家要求医疗机构配药中心的建立，需要配药方式的革新，以迄自动化、高效率、无污染的配药方式出现。
发明内容：本发明充分考虑智能化机械操作中的特点，提供一种单一大液体配药功能的专用配药针，配合动力机构，完成药物向大液体容器的注入；大液体配药针由针管、针座构成相互隔离的两条通道，其中有一条通道作为排气通道，开口处设有封闭帽，与通道的其他结构构成安全阀；另一条通道作为液体通道设有单向阀或过滤器；其中排气通道的开口可设有独立的安全阀，液体通道可设有独立的单向阀，液体通道也可不设单向阀或过滤器。单向阀可加装过滤膜构成具有过滤功能的单向阀。大液体配药针可以和注射器及配药泵管配合完成药品连续、定量配制和排液。
本发明是通过以下方案实现的：
大液体配药针设置相互隔离的两条通道，一条通道作为排气通道，开口处设有封闭帽，与通道的其他结构构成安全阀，该安全阀可设为独立的结构与排气通道开口连接起来，另一条通道作为液体通道设有单向阀或过滤器，单向阀或过滤器可不设，也可在单向阀上加装过滤膜构成具有过滤功能的单向阀，同样单向阀或过滤器的结构也可设置成独立结构。
附图说明：
图1为双针座无阀典型结构示意图
图2为双针座有阀典型结构示意图
图3为单针座无阀典型结构示意图

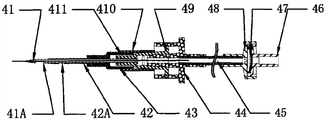

图4为独立阀体典型结构示意图
图中
11、21、31、41内针管，111、211、311、41A内针侧孔，12、22、32、42外针管，121、221、321、42A外针侧孔，13、27、33、410封闭帽，15、23、43外针座，14、49内针座，24、46阀壳II，25、47阀芯，26阀针座，34针座，151、271、341、411排气口，44锥头，45连管，48阀壳I。
具体实施方式：下面结合附图以典型的实施例进行说明。配药针结构形式是多种多样的，不局限于说明书给出的实施例的形式，其他的均在本专利权利要求保护范围之内。
实施例1：
本实施例中针座由内针管11、外针管12、封闭帽13、内针座14、外针座15构成，使用时配药针配合其他结构操作，将针管刺入大液体配药口中，药液通过内针座14和内针管11组成的通道，经内针侧孔111流入大液体容器，随着容器内的压力增高，气体从外针侧孔121沿外通道经封闭帽13和外针座15构成安全阀的排气口151处溢出，平衡容器内压力，方便于药品的注入和避免液体涨袋引发输液时药液的溢出。本实施例中没有设置单向阀和过滤器，适用于没有药液回流和净化环境下药品配制。
实施例2：
本实施例中针座由内针管21、外针管22、外针座23、封闭帽27、阀壳II24、阀芯25、阀针座26构成，使用时配药针配合其他结构操作，将针管刺入大液体配药口中，药液通过阀针座26和内针管21组成的通道，经内针侧孔211流入大液体容器，随着容器内的压力增高，气体从外针侧孔221沿外通道经封闭帽27和外针座23构成安全阀的排气口271溢出，平衡容器内压力，方便于药品的注入和避免液体涨袋引发输液时药液的溢出。本实施例中设有阀壳II24、阀芯25、阀针座26构成的单向阀，防止药液倒流，适合于注射器为动力的药液配制，该单向阀可以加装过滤膜构成具有过滤器功能的单向阀，对药液起到过滤作用。
实施例3：
本实施例中由内针管31、外针管32、封闭帽33、针座34构成，使用时配药针配合其他结构操作，将针管刺入大液体配药口中，药液通过内针管31和针座34组成的通道，经内针侧孔311流入大液体容器，随着容器内的压力增高，气体从外针侧孔321沿外通道经封闭帽33和针座34构成安全阀的排气口341溢出，平衡容器内压力，方便于药品的注入和避免液体涨袋引发输液时药液的溢出。本实施例中没有设置单向阀和过滤器，适用于没有药液回流和净化环境下药品配制。
实施例4：
本实施例中针座由内针管41、外针管42、外针座43、封闭帽410、内针座49、锥头44、连管45、阀壳I48、阀壳II46、阀芯47构成，使用时配药针配合其他结构操作，将针管刺入大液体配药口中，药液通过内针座49和内针管41组成的通道，经内针侧孔41A流入大液体容器，随着容器内的压力增高，气体从外针侧孔42A沿外通道经封闭帽410和外针座43构成安全阀的排气口411溢出，平衡容器内压力，方便于药品的注入和避免液体涨袋引发输液时药液的溢出。本实施例中设有由阀壳I48、阀壳II46、阀芯47构成的独立的单向阀，通过锥头44、连管45和内针座49连接起来，防止药液倒流，适合于注射器为动力的药液配制，该单向阀可以加装过滤膜构成具有过滤器功能的单向阀，对药液起到过滤作用。其中和内针座的连接方式可以是其它的任意形式。
Claims (5)
1.一种大液体配药针，由针管、针座组成，其特征在于：针管、针座构成相互隔离的两条通道，其中有一条通道作为排气通道，开口处设有封闭帽，与通道的其他结构构成安全阀；另一条通道作为液体通道设有单向阀或过滤器。
2.根据权利要求1所述的一种大液体药针，其特征在于：排气通道的开口设有独立的安全阀。
3.根据权利要求1所述的一种大液体配药针，其特征在于：液体通道设有独立的单向阀。
4.根据权利要求1所述的一种大液体配药针，其特征在于：液体通道不设单向阀或过滤器。
5.根据权利要求1、3所述的一种大液体配药针，其特征在于：单向阀可加装过滤膜构成具有过滤功能的单向阀。
