CN103525110A - 一种高强度pe木塑复合材料及其制备方法 - Google Patents
一种高强度pe木塑复合材料及其制备方法 Download PDFInfo
- Publication number
- CN103525110A CN103525110A CN201310444609.3A CN201310444609A CN103525110A CN 103525110 A CN103525110 A CN 103525110A CN 201310444609 A CN201310444609 A CN 201310444609A CN 103525110 A CN103525110 A CN 103525110A
- Authority
- CN
- China
- Prior art keywords
- plastic composite
- wood plastic
- high strength
- wood
- composite according
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 239000011155 wood-plastic composite Substances 0.000 title claims abstract description 36
- 229920001587 Wood-plastic composite Polymers 0.000 title claims abstract description 35
- 239000000463 material Substances 0.000 title claims abstract description 13
- 238000002360 preparation method Methods 0.000 title claims abstract description 13
- -1 polyethylene Polymers 0.000 title claims abstract description 4
- 239000004698 Polyethylene Substances 0.000 title abstract description 16
- 229920000573 polyethylene Polymers 0.000 title abstract 2
- 239000002994 raw material Substances 0.000 claims abstract description 15
- 239000000843 powder Substances 0.000 claims abstract description 14
- 239000000835 fiber Substances 0.000 claims abstract description 9
- 229920003023 plastic Polymers 0.000 claims abstract description 8
- 239000004033 plastic Substances 0.000 claims abstract description 8
- 230000003712 anti-aging effect Effects 0.000 claims abstract description 5
- 238000001125 extrusion Methods 0.000 claims abstract description 5
- 239000003999 initiator Substances 0.000 claims abstract description 5
- 239000000314 lubricant Substances 0.000 claims abstract description 5
- 239000012763 reinforcing filler Substances 0.000 claims abstract description 5
- 229920002725 thermoplastic elastomer Polymers 0.000 claims abstract description 5
- 238000005469 granulation Methods 0.000 claims abstract description 4
- 230000003179 granulation Effects 0.000 claims abstract description 4
- 239000002699 waste material Substances 0.000 claims abstract description 4
- CERQOIWHTDAKMF-UHFFFAOYSA-N alpha-methacrylic acid Natural products CC(=C)C(O)=O CERQOIWHTDAKMF-UHFFFAOYSA-N 0.000 claims description 8
- 241000196324 Embryophyta Species 0.000 claims description 6
- VTYYLEPIZMXCLO-UHFFFAOYSA-L Calcium carbonate Chemical compound [Ca+2].[O-]C([O-])=O VTYYLEPIZMXCLO-UHFFFAOYSA-L 0.000 claims description 4
- 239000012752 auxiliary agent Substances 0.000 claims description 4
- TZCXTZWJZNENPQ-UHFFFAOYSA-L barium sulfate Chemical compound [Ba+2].[O-]S([O-])(=O)=O TZCXTZWJZNENPQ-UHFFFAOYSA-L 0.000 claims description 4
- HQKMJHAJHXVSDF-UHFFFAOYSA-L magnesium stearate Chemical compound [Mg+2].CCCCCCCCCCCCCCCCCC([O-])=O.CCCCCCCCCCCCCCCCCC([O-])=O HQKMJHAJHXVSDF-UHFFFAOYSA-L 0.000 claims description 4
- 239000002245 particle Substances 0.000 claims description 4
- LDHQCZJRKDOVOX-UHFFFAOYSA-N 2-butenoic acid Chemical compound CC=CC(O)=O LDHQCZJRKDOVOX-UHFFFAOYSA-N 0.000 claims description 2
- 244000198134 Agave sisalana Species 0.000 claims description 2
- 235000011624 Agave sisalana Nutrition 0.000 claims description 2
- 239000005995 Aluminium silicate Substances 0.000 claims description 2
- 235000017166 Bambusa arundinacea Nutrition 0.000 claims description 2
- 235000017491 Bambusa tulda Nutrition 0.000 claims description 2
- GHKOFFNLGXMVNJ-UHFFFAOYSA-N Didodecyl thiobispropanoate Chemical compound CCCCCCCCCCCCOC(=O)CCSCCC(=O)OCCCCCCCCCCCC GHKOFFNLGXMVNJ-UHFFFAOYSA-N 0.000 claims description 2
- 229920002943 EPDM rubber Polymers 0.000 claims description 2
- 244000082204 Phyllostachys viridis Species 0.000 claims description 2
- 235000015334 Phyllostachys viridis Nutrition 0.000 claims description 2
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 claims description 2
- 235000021355 Stearic acid Nutrition 0.000 claims description 2
- 235000012211 aluminium silicate Nutrition 0.000 claims description 2
- 239000011425 bamboo Substances 0.000 claims description 2
- 229910000019 calcium carbonate Inorganic materials 0.000 claims description 2
- CJZGTCYPCWQAJB-UHFFFAOYSA-L calcium stearate Chemical compound [Ca+2].CCCCCCCCCCCCCCCCCC([O-])=O.CCCCCCCCCCCCCCCCCC([O-])=O CJZGTCYPCWQAJB-UHFFFAOYSA-L 0.000 claims description 2
- 239000008116 calcium stearate Substances 0.000 claims description 2
- 235000013539 calcium stearate Nutrition 0.000 claims description 2
- FPAFDBFIGPHWGO-UHFFFAOYSA-N dioxosilane;oxomagnesium;hydrate Chemical compound O.[Mg]=O.[Mg]=O.[Mg]=O.O=[Si]=O.O=[Si]=O.O=[Si]=O.O=[Si]=O FPAFDBFIGPHWGO-UHFFFAOYSA-N 0.000 claims description 2
- 238000001035 drying Methods 0.000 claims description 2
- UAUDZVJPLUQNMU-KTKRTIGZSA-N erucamide Chemical compound CCCCCCCC\C=C/CCCCCCCCCCCC(N)=O UAUDZVJPLUQNMU-KTKRTIGZSA-N 0.000 claims description 2
- 239000011521 glass Substances 0.000 claims description 2
- 239000003365 glass fiber Substances 0.000 claims description 2
- NLYAJNPCOHFWQQ-UHFFFAOYSA-N kaolin Chemical compound O.O.O=[Al]O[Si](=O)O[Si](=O)O[Al]=O NLYAJNPCOHFWQQ-UHFFFAOYSA-N 0.000 claims description 2
- 235000019359 magnesium stearate Nutrition 0.000 claims description 2
- 239000010445 mica Substances 0.000 claims description 2
- 229910052618 mica group Inorganic materials 0.000 claims description 2
- 239000004200 microcrystalline wax Substances 0.000 claims description 2
- 235000019808 microcrystalline wax Nutrition 0.000 claims description 2
- RKISUIUJZGSLEV-UHFFFAOYSA-N n-[2-(octadecanoylamino)ethyl]octadecanamide Chemical compound CCCCCCCCCCCCCCCCCC(=O)NCCNC(=O)CCCCCCCCCCCCCCCCC RKISUIUJZGSLEV-UHFFFAOYSA-N 0.000 claims description 2
- QIQXTHQIDYTFRH-UHFFFAOYSA-N octadecanoic acid Chemical compound CCCCCCCCCCCCCCCCCC(O)=O QIQXTHQIDYTFRH-UHFFFAOYSA-N 0.000 claims description 2
- OQCDKBAXFALNLD-UHFFFAOYSA-N octadecanoic acid Natural products CCCCCCCC(C)CCCCCCCCC(O)=O OQCDKBAXFALNLD-UHFFFAOYSA-N 0.000 claims description 2
- FATBGEAMYMYZAF-KTKRTIGZSA-N oleamide Chemical compound CCCCCCCC\C=C/CCCCCCCC(N)=O FATBGEAMYMYZAF-KTKRTIGZSA-N 0.000 claims description 2
- 229940113162 oleylamide Drugs 0.000 claims description 2
- 238000005453 pelletization Methods 0.000 claims description 2
- 229920001296 polysiloxane Polymers 0.000 claims description 2
- 238000010298 pulverizing process Methods 0.000 claims description 2
- 238000012216 screening Methods 0.000 claims description 2
- 239000008117 stearic acid Substances 0.000 claims description 2
- 239000010902 straw Substances 0.000 claims description 2
- 229920001935 styrene-ethylene-butadiene-styrene Polymers 0.000 claims description 2
- MGMXGCZJYUCMGY-UHFFFAOYSA-N tris(4-nonylphenyl) phosphite Chemical compound C1=CC(CCCCCCCCC)=CC=C1OP(OC=1C=CC(CCCCCCCCC)=CC=1)OC1=CC=C(CCCCCCCCC)C=C1 MGMXGCZJYUCMGY-UHFFFAOYSA-N 0.000 claims description 2
- 239000001993 wax Substances 0.000 claims description 2
- 238000005452 bending Methods 0.000 abstract 2
- 239000002131 composite material Substances 0.000 abstract 2
- 230000002708 enhancing effect Effects 0.000 abstract 1
- 230000002349 favourable effect Effects 0.000 abstract 1
- 239000008187 granular material Substances 0.000 abstract 1
- 239000000758 substrate Substances 0.000 abstract 1
- 239000002023 wood Substances 0.000 description 9
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 6
- 239000000203 mixture Substances 0.000 description 6
- 230000000052 comparative effect Effects 0.000 description 4
- 239000011159 matrix material Substances 0.000 description 4
- 238000003756 stirring Methods 0.000 description 4
- 238000012360 testing method Methods 0.000 description 4
- 238000006243 chemical reaction Methods 0.000 description 3
- 238000011161 development Methods 0.000 description 3
- 238000004519 manufacturing process Methods 0.000 description 3
- 229910052757 nitrogen Inorganic materials 0.000 description 3
- NIXOWILDQLNWCW-UHFFFAOYSA-N Acrylic acid Chemical compound OC(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 2
- 238000005265 energy consumption Methods 0.000 description 2
- 238000005516 engineering process Methods 0.000 description 2
- WJFKNYWRSNBZNX-UHFFFAOYSA-N 10H-phenothiazine Chemical compound C1=CC=C2NC3=CC=CC=C3SC2=C1 WJFKNYWRSNBZNX-UHFFFAOYSA-N 0.000 description 1
- OPLCSTZDXXUYDU-UHFFFAOYSA-N 2,4-dimethyl-6-tert-butylphenol Chemical compound CC1=CC(C)=C(O)C(C(C)(C)C)=C1 OPLCSTZDXXUYDU-UHFFFAOYSA-N 0.000 description 1
- AFCARXCZXQIEQB-UHFFFAOYSA-N N-[3-oxo-3-(2,4,6,7-tetrahydrotriazolo[4,5-c]pyridin-5-yl)propyl]-2-[[3-(trifluoromethoxy)phenyl]methylamino]pyrimidine-5-carboxamide Chemical compound O=C(CCNC(=O)C=1C=NC(=NC=1)NCC1=CC(=CC=C1)OC(F)(F)F)N1CC2=C(CC1)NN=N2 AFCARXCZXQIEQB-UHFFFAOYSA-N 0.000 description 1
- 239000002250 absorbent Substances 0.000 description 1
- 230000009418 agronomic effect Effects 0.000 description 1
- 230000009286 beneficial effect Effects 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- 238000003763 carbonization Methods 0.000 description 1
- 238000010276 construction Methods 0.000 description 1
- 230000002596 correlated effect Effects 0.000 description 1
- 230000000875 corresponding effect Effects 0.000 description 1
- 230000007797 corrosion Effects 0.000 description 1
- 238000005260 corrosion Methods 0.000 description 1
- 230000007613 environmental effect Effects 0.000 description 1
- 239000000945 filler Substances 0.000 description 1
- 238000013467 fragmentation Methods 0.000 description 1
- 238000006062 fragmentation reaction Methods 0.000 description 1
- 238000007731 hot pressing Methods 0.000 description 1
- 238000001746 injection moulding Methods 0.000 description 1
- 239000004922 lacquer Substances 0.000 description 1
- 238000012423 maintenance Methods 0.000 description 1
- 125000005395 methacrylic acid group Chemical class 0.000 description 1
- 238000000034 method Methods 0.000 description 1
- 238000012856 packing Methods 0.000 description 1
- 239000003973 paint Substances 0.000 description 1
- 238000005192 partition Methods 0.000 description 1
- 239000008188 pellet Substances 0.000 description 1
- 238000012545 processing Methods 0.000 description 1
- 238000004064 recycling Methods 0.000 description 1
- 230000001172 regenerating effect Effects 0.000 description 1
- 238000011160 research Methods 0.000 description 1
- 238000012827 research and development Methods 0.000 description 1
- 238000007493 shaping process Methods 0.000 description 1
- 239000000243 solution Substances 0.000 description 1
- 229920001169 thermoplastic Polymers 0.000 description 1
- 239000004416 thermosoftening plastic Substances 0.000 description 1
- 229940089401 xylon Drugs 0.000 description 1
Landscapes
- Dry Formation Of Fiberboard And The Like (AREA)
- Compositions Of Macromolecular Compounds (AREA)
Abstract
本发明公开了一种高强度PE木塑复合材料，其是由以下质量份的原料组成：20-50份的废旧PE塑料、40-70份的植物纤维粉、0-15份的热塑性弹性体、2-6份的界面相容剂、0-20份的增强填料、1-6份的润滑剂、0.4-0.6份的抗老化助剂、0.1-0.5份的引发剂。本发明也公开了高强度PE木塑复合材料的制备方法，包括步骤：1）将各原料混合均匀，置于挤出机中挤出造粒；2）将造粒后的粒子挤出成型为板材。本发明制备的木塑复合材料具有优异的性能，例如具有较好的拉伸强度、弯曲强度、弯曲模量等，本发明所使用的界面相容剂，能有效促进基体与其他成份之间的界面性能，从而提升复合材料的相关性能，本发明制备的复合材料具有优良的可加工性能，可锯、可钉、可刨。
Description
技术领域
本发明涉及一种高强度PE木塑复合材料及其制备方法。
背景技术
木塑复合材料(Wood-plastic composites/WPC)是以50%或以上的低值、废弃的木纤维或者农作物纤维经破碎后，以纤维或粉末的形态作为填料添加到废旧热塑性塑料中，利用传统塑料加工工艺，通过挤出、热压、注塑等加工方法制备的一种新型材料。它是木粉与塑料的有机结合，兼有木粉和塑料两种材料的特性，有效地满足了相关领域的材料需求。木塑复合材料的主要特点：（1）表面硬度和耐磨性能较木材明显改善；（2）尺寸稳定性好，不开裂，不翘曲，吸水性和吸湿性能低；（3）耐热性能较高（4）不需涂饰，具有独特的光泽；（5）耐腐蚀性好，不怕虫蛀，不易吸湿变形；（6）耐候性好；（7）重复加工性能好，可锯、可刨、可粘结、可用钉子或螺钉固定，且容易维修；（8）可重复使用和回收利用，与环境较友好。总之，木塑复合材料具有原料多样化、产品可塑化、制品环保化、成本经济化和再生低碳化等五大特色，是“节材代木”的理想材料，成为近年来国内外的一个研究开发的热点。
木塑复合材料在我国发展了十几年，取得了长足的进步，然而目前国内木塑复合材料的生产速度慢，能耗过大，物理力学性能普遍偏低，弯曲强度和弯曲模量只能达到20MPa和2.5GPa左右，局限于装饰性领域的应用。虽然国内木塑制品以出口外销为主，但制品基本为户外园林用的地板、栅栏及包装用品等低附加值产品，国际议价能力差，产品雷同性严重，造成木塑企业间的恶性竞争，打击木塑企业的积极性，阻碍木塑行业的良性发展。高强度木塑复合材料是近两年欧美开发的一类新型高性能、高附加值材料，其弯曲强度和弯曲模量分别达到50MPa和4.5GPa以上，载荷承受能力与木材相近。高强度木塑复合材料具有如下的优势：一可以降低现有空心地板型材的厚度，增大型材的跨距，减少材料的用量，从而降低木塑型材的成本；二可以拓宽木塑复合材料的应用领域，从当前的装饰性制品拓展到结构件制品，如家具的承重结构件、木结构建筑用构件如横梁、支柱、内隔墙板、楼梯等，三可以大幅提高型材挤出速度(从目前的0.5m/min提高到1.5m/min以上)，极大降低生产能耗，节约生产成本。目前国内尚无企业能够生产高强度木塑复合材料，基于国内木塑行业的现状，高强度木塑复合材料的成功开发将有助于突破国内木塑行业发展的瓶颈，促进我国木塑行业的发展，提升我国木塑行业的国际市场竞争力。因此开展高强度木塑复合材料的研究并完成产业化，形成具有核心竞争力的产业技术是非常有必要的。
发明内容
本发明的目的在于提供一种高强度PE木塑复合材料及其制备方法。
本发明所采取的技术方案是：
一种高强度PE木塑复合材料，其是由以下质量份的原料组成：20-50份的废旧PE塑料、40-70份的植物纤维粉、0-15份的热塑性弹性体、2-6份的界面相容剂、0-20份的增强填料、1-6份的润滑剂、0.4-0.6份的抗老化助剂、0.1-0.5份的引发剂。
所述的界面相容剂是这样制备的：将无水聚乙烯亚胺、（甲基）丙烯酸、阻聚剂加入反应器中，于110-150℃下反应1-3h即可，无水聚乙烯亚胺、（甲基）丙烯酸的质量比为1:(0.2-1)，阻聚剂的用量为（甲基）丙烯酸的0.2-0.5wt%。
所述的植物纤维粉为以各类木材、竹子、农作物秸秆、果壳、剑麻中的至少一种为原料干燥、粉碎、筛分而成。
所述的植物纤维粉的粒径为40-200目。
所述的热塑性弹性体为POE、TPO、TPV、EPDM、EPR、SEBS中的至少一种。
所述的增强填料为玻璃纤维、玻璃微珠、滑石粉、碳酸钙、硫酸钡、硅藻土、高岭土、云母粉、蒙脱土中的至少一种。
所述的润滑剂为油酰胺、芥酸酰胺、硅酮粉、硬脂酸、硬脂酸锌、硬脂酸钙、硬脂酸镁、乙撑双硬脂酰胺、PE蜡、微晶石蜡中的至少一种。
所述的抗老化助剂为1010、168、1076、1098、1024、2020、DLTP、TNPP中的至少一种。
所述的引发剂为DCP。
一种高强度PE木塑复合材料的制备方法，包括步骤：
1）将各原料混合均匀，置于挤出机中挤出造粒；
2）将造粒后的粒子挤出成型为板材。
本发明的有益效果是：本发明制备的木塑复合材料具有优异的性能，例如具有较好的拉伸强度、弯曲强度、弯曲模量等，本发明所使用的界面相容剂，能有效促进基体与其他成份之间的界面性能，从而提升复合材料的相关性能，本发明制备的复合材料具有优良的可加工性能，可锯、可钉、可刨。
具体实施方式
下面结合具体实施例对本发明做进一步的说明：
实施例1：
一种高强度PE木塑复合材料，其原料配方组成如下表：

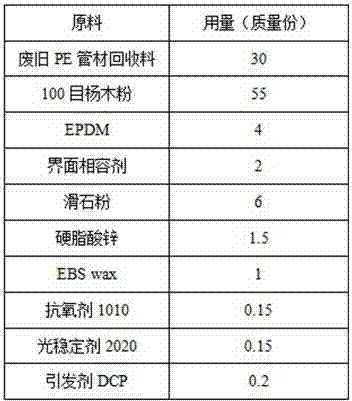

表1：
其中，所述的界面相容剂是这样制备的：
将250质量份丙烯酸、250质量份无水聚乙烯亚胺（Mw=2000）和0.5质量份吩噻嗪加入到反应器中，通入氮气，加热至130℃，搅拌反应2小时，得产物。
实施例2：
一种高强度PE木塑复合材料，其原料配方组成如下表：
表2：
其中，所述的界面相容剂是这样制备的：
将150质量份甲基丙烯酸、400质量份无水聚乙烯亚胺（Mw=2000）和0.7质量份 1,4-对苯二酚加入到反应器中，通入氮气，加热至110℃，搅拌反应3小时，得到产物。
实施例3：
一种高强度PE木塑复合材料，其原料配方组成如下表：

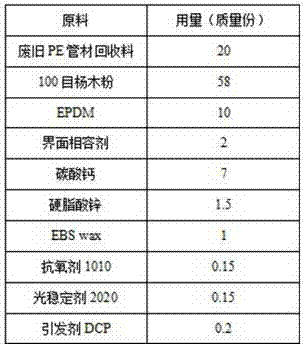

表3：
其中，所述的界面相容剂是这样制备的：
将100质量份丙烯酸、500质量份无水聚乙烯亚胺（Mw=4000）和0.3质量份 2,4-二甲基-6-叔丁基苯酚加入到1L的反应器中，通入氮气，加热至150℃，搅拌反应1小时，得到产物。
对比例1：
一种木塑复合材料，其原料配方组成如下表：

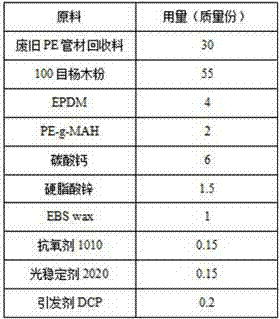

表4：
对比例2：
一种木塑复合材料，其原料配方组成如下表：
表5：
实施例1-3、对比例1-2所述的复合材料的制备方法如下：
1）将各原料置于高搅机中进行充分的混合；
2）将混合后的原料置于同向双螺杆挤出机中于160-180℃下熔融挤出造粒；
3）将所得粒料挤出加工成型为板材即可。
将实施例与对比例的配方制成测试件，测试相应的性能，测试标准如表6，测试结果如表7：

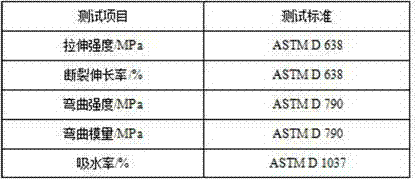

表6：

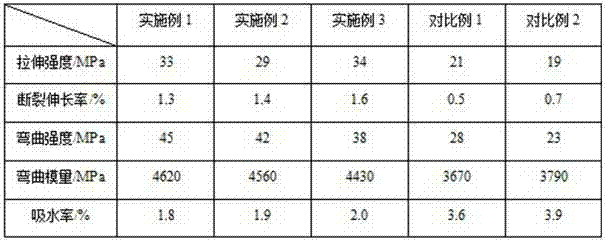

表7：
Claims (10)
1.一种高强度PE木塑复合材料，其特征在于：其是由以下质量份的原料组成：20-50份的废旧PE塑料、40-70份的植物纤维粉、0-15份的热塑性弹性体、2-6份的界面相容剂、0-20份的增强填料、1-6份的润滑剂、0.4-0.6份的抗老化助剂、0.1-0.5份的引发剂。
2.根据权利要求1所述的一种高强度PE木塑复合材料，其特征在于：所述的界面相容剂是这样制备的：将无水聚乙烯亚胺、（甲基）丙烯酸、阻聚剂加入反应器中，于110-150℃下反应1-3h即可，无水聚乙烯亚胺、（甲基）丙烯酸的质量比为1:(0.2-1)，阻聚剂的用量为（甲基）丙烯酸的0.2-0.5wt%。
3.根据权利要求1所述的一种高强度PE木塑复合材料，其特征在于：所述的植物纤维粉为以各类木材、竹子、农作物秸秆、果壳、剑麻中的至少一种为原料干燥、粉碎、筛分而成。
4.根据权利要求1所述的一种高强度PE木塑复合材料，其特征在于：所述的植物纤维粉的粒径为40-200目。
5.根据权利要求1所述的一种高强度PE木塑复合材料，其特征在于：所述的热塑性弹性体为POE、TPO、TPV、EPDM、EPR、SEBS中的至少一种。
6.根据权利要求1所述的一种高强度PE木塑复合材料，其特征在于：所述的增强填料为玻璃纤维、玻璃微珠、滑石粉、碳酸钙、硫酸钡、硅藻土、高岭土、云母粉、蒙脱土中的至少一种。
7.根据权利要求1所述的一种高强度PE木塑复合材料，其特征在于：所述的润滑剂为油酰胺、芥酸酰胺、硅酮粉、硬脂酸、硬脂酸锌、硬脂酸钙、硬脂酸镁、乙撑双硬脂酰胺、PE蜡、微晶石蜡中的至少一种。
8.根据权利要求1所述的一种高强度PE木塑复合材料，其特征在于：所述的抗老化助剂为1010、168、1076、1098、1024、2020、DLTP、TNPP中的至少一种。
9.根据权利要求1所述的一种高强度PE木塑复合材料，其特征在于：所述的引发剂为DCP。
10.权利要求1所述的一种高强度PE木塑复合材料的制备方法，其特征在于：包括步骤：
1）将各原料混合均匀，置于挤出机中挤出造粒；
2）将造粒后的粒子挤出成型为板材。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN201310444609.3A CN103525110B (zh) | 2013-09-26 | 2013-09-26 | 一种高强度pe木塑复合材料及其制备方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN201310444609.3A CN103525110B (zh) | 2013-09-26 | 2013-09-26 | 一种高强度pe木塑复合材料及其制备方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| CN103525110A true CN103525110A (zh) | 2014-01-22 |
| CN103525110B CN103525110B (zh) | 2016-01-06 |
Family
ID=49927480
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| CN201310444609.3A Expired - Fee Related CN103525110B (zh) | 2013-09-26 | 2013-09-26 | 一种高强度pe木塑复合材料及其制备方法 |
Country Status (1)
| Country | Link |
|---|---|
| CN (1) | CN103525110B (zh) |
Cited By (18)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN104045922A (zh) * | 2014-07-16 | 2014-09-17 | 苏州新区华士达工程塑胶有限公司 | 一种改良性epdm |
| CN104311948A (zh) * | 2014-10-10 | 2015-01-28 | 周伟 | 一种pe木塑装饰面板的配方及其生产工艺 |
| CN104405111A (zh) * | 2014-12-22 | 2015-03-11 | 孙宝林 | 一种高强度木塑复合地板 |
| CN104692761A (zh) * | 2015-02-05 | 2015-06-10 | 安徽忠盛新型装饰材料有限公司 | 一种剑麻渣复合环保装饰板材及其制备方法 |
| CN104690805A (zh) * | 2015-02-05 | 2015-06-10 | 安徽忠盛新型装饰材料有限公司 | 一种高强度环保复合板材及其制备方法 |
| CN104690800A (zh) * | 2015-02-05 | 2015-06-10 | 安徽忠盛新型装饰材料有限公司 | 一种防水环保复合板材及其制备方法 |
| CN104693828A (zh) * | 2015-02-05 | 2015-06-10 | 安徽忠盛新型装饰材料有限公司 | 一种板栗壳为原料的复合环保装饰板材及其制备方法 |
| CN104692760A (zh) * | 2015-02-05 | 2015-06-10 | 安徽忠盛新型装饰材料有限公司 | 一种抗菌环保复合板材及其制备方法 |
| CN104693827A (zh) * | 2015-02-05 | 2015-06-10 | 安徽忠盛新型装饰材料有限公司 | 一种防火阻燃型环保复合板材及其制备方法 |
| CN104710800A (zh) * | 2015-02-05 | 2015-06-17 | 安徽忠盛新型装饰材料有限公司 | 一种含羽毛粉的复合环保装饰板材及其制备方法 |
| WO2015144690A1 (en) * | 2014-03-25 | 2015-10-01 | Algan Composites, S.L. | An additive for plastics comprising vegetal fiber |
| CN105086483A (zh) * | 2015-08-13 | 2015-11-25 | 许超群 | 一种低成本木塑复合材料及其制备方法 |
| CN105419057A (zh) * | 2015-12-28 | 2016-03-23 | 湖北金科环保科技股份有限公司 | 再生高密度聚乙烯表面改性增粘挤出管道专用料及其制备方法 |
| CN105885224A (zh) * | 2016-05-03 | 2016-08-24 | 江苏锦禾高新科技股份有限公司 | 一种核桃壳粉塑料及其制备方法 |
| CN106604806A (zh) * | 2014-07-08 | 2017-04-26 | 斯图加特大学建筑结构与结构设计学院 | 柔性高密度纤维板及其制造方法 |
| CN107216672A (zh) * | 2017-08-01 | 2017-09-29 | 合肥广民建材有限公司 | 一种木塑复合材料及制备方法 |
| CN111574843A (zh) * | 2020-07-07 | 2020-08-25 | 黄山美森新材料科技有限公司 | 高静曲、抗磨、耐高低温型塑木复合材料及制备方法 |
| CN111571847A (zh) * | 2020-05-19 | 2020-08-25 | 曾卫平 | 一种环保型塑料回收利用工艺 |
Citations (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US20070259167A1 (en) * | 2006-05-05 | 2007-11-08 | Rizvi Ghaus M | Wood/plastic composites with glass fiber reinforcement |
| CN101921491A (zh) * | 2010-08-23 | 2010-12-22 | 东莞市启原实业有限公司 | 一种木塑复合材料 |
| CN102532661A (zh) * | 2011-12-22 | 2012-07-04 | 广东省石油化工研究院 | 一种天然纤维填充聚乙烯复合材料及制备方法 |
| CN103013149A (zh) * | 2012-11-13 | 2013-04-03 | 无锡顺铉新材料有限公司 | 一种集装箱底板及其制备方法 |
-
2013
- 2013-09-26 CN CN201310444609.3A patent/CN103525110B/zh not_active Expired - Fee Related
Patent Citations (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US20070259167A1 (en) * | 2006-05-05 | 2007-11-08 | Rizvi Ghaus M | Wood/plastic composites with glass fiber reinforcement |
| CN101921491A (zh) * | 2010-08-23 | 2010-12-22 | 东莞市启原实业有限公司 | 一种木塑复合材料 |
| CN102532661A (zh) * | 2011-12-22 | 2012-07-04 | 广东省石油化工研究院 | 一种天然纤维填充聚乙烯复合材料及制备方法 |
| CN103013149A (zh) * | 2012-11-13 | 2013-04-03 | 无锡顺铉新材料有限公司 | 一种集装箱底板及其制备方法 |
Non-Patent Citations (1)
| Title |
|---|
| 邱玉超等: "废旧聚乙烯复合材料的制备与性能研究", 《再生利用》, vol. 4, no. 7, 31 July 2011 (2011-07-31) * |
Cited By (19)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2015144690A1 (en) * | 2014-03-25 | 2015-10-01 | Algan Composites, S.L. | An additive for plastics comprising vegetal fiber |
| CN106604806A (zh) * | 2014-07-08 | 2017-04-26 | 斯图加特大学建筑结构与结构设计学院 | 柔性高密度纤维板及其制造方法 |
| CN104045922A (zh) * | 2014-07-16 | 2014-09-17 | 苏州新区华士达工程塑胶有限公司 | 一种改良性epdm |
| CN104311948A (zh) * | 2014-10-10 | 2015-01-28 | 周伟 | 一种pe木塑装饰面板的配方及其生产工艺 |
| CN104405111A (zh) * | 2014-12-22 | 2015-03-11 | 孙宝林 | 一种高强度木塑复合地板 |
| CN104693827A (zh) * | 2015-02-05 | 2015-06-10 | 安徽忠盛新型装饰材料有限公司 | 一种防火阻燃型环保复合板材及其制备方法 |
| CN104692761A (zh) * | 2015-02-05 | 2015-06-10 | 安徽忠盛新型装饰材料有限公司 | 一种剑麻渣复合环保装饰板材及其制备方法 |
| CN104692760A (zh) * | 2015-02-05 | 2015-06-10 | 安徽忠盛新型装饰材料有限公司 | 一种抗菌环保复合板材及其制备方法 |
| CN104690800A (zh) * | 2015-02-05 | 2015-06-10 | 安徽忠盛新型装饰材料有限公司 | 一种防水环保复合板材及其制备方法 |
| CN104710800A (zh) * | 2015-02-05 | 2015-06-17 | 安徽忠盛新型装饰材料有限公司 | 一种含羽毛粉的复合环保装饰板材及其制备方法 |
| CN104690805A (zh) * | 2015-02-05 | 2015-06-10 | 安徽忠盛新型装饰材料有限公司 | 一种高强度环保复合板材及其制备方法 |
| CN104693828A (zh) * | 2015-02-05 | 2015-06-10 | 安徽忠盛新型装饰材料有限公司 | 一种板栗壳为原料的复合环保装饰板材及其制备方法 |
| CN105086483A (zh) * | 2015-08-13 | 2015-11-25 | 许超群 | 一种低成本木塑复合材料及其制备方法 |
| CN105419057A (zh) * | 2015-12-28 | 2016-03-23 | 湖北金科环保科技股份有限公司 | 再生高密度聚乙烯表面改性增粘挤出管道专用料及其制备方法 |
| CN105419057B (zh) * | 2015-12-28 | 2017-11-17 | 湖北金科环保科技股份有限公司 | 再生高密度聚乙烯表面改性增粘挤出管道专用料及其制备方法 |
| CN105885224A (zh) * | 2016-05-03 | 2016-08-24 | 江苏锦禾高新科技股份有限公司 | 一种核桃壳粉塑料及其制备方法 |
| CN107216672A (zh) * | 2017-08-01 | 2017-09-29 | 合肥广民建材有限公司 | 一种木塑复合材料及制备方法 |
| CN111571847A (zh) * | 2020-05-19 | 2020-08-25 | 曾卫平 | 一种环保型塑料回收利用工艺 |
| CN111574843A (zh) * | 2020-07-07 | 2020-08-25 | 黄山美森新材料科技有限公司 | 高静曲、抗磨、耐高低温型塑木复合材料及制备方法 |
Also Published As
| Publication number | Publication date |
|---|---|
| CN103525110B (zh) | 2016-01-06 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN103525110B (zh) | 一种高强度pe木塑复合材料及其制备方法 | |
| CN102140255B (zh) | 一种玩具用热压型木塑复合材料及其制备方法 | |
| CN101708614B (zh) | 一种高强度木塑复合材料板材及其制备方法 | |
| CN102977624B (zh) | 一种具有超高韧性的完全降解型竹塑复合材料及其制备方法 | |
| CN102643557A (zh) | 新型木粉、稻壳粉混合型热塑性木塑复合材料及其制备方法 | |
| CN102643556B (zh) | 用于汽车车厢板的新型绿色环保节能木塑复合板材及其制备方法 | |
| CN101245156A (zh) | 竹塑复合材料 | |
| CN102558894A (zh) | 一种似木模具复合材料的制备方法 | |
| CN102250476A (zh) | 一种竹纤维基微发泡木塑复合材料及其制备方法 | |
| CN102558893A (zh) | 一种似木竹纤维模具复合材料 | |
| CN104231646A (zh) | 一种高强度木塑复合材料的制备方法及制品 | |
| CN102321376B (zh) | 一种高效阻燃塑木复合材料板材及其制备方法 | |
| CN104761818A (zh) | 一种利用秸秆制备聚丙烯基木塑复合材料的方法 | |
| CN102702602A (zh) | 一种新型木塑复合材料 | |
| CN104927381A (zh) | 一种聚氨酯增韧pe木塑复合材料的制备方法 | |
| CN103351557A (zh) | 一种pvc木塑复合材料及其加工成型方法 | |
| CN103709775A (zh) | 一种高强度木塑复合型材的制备方法 | |
| CN103215002B (zh) | 一种含有水溶性纳米级硅溶胶的热熔胶及其制备方法 | |
| CN103319810A (zh) | 沙柳/聚氯乙烯木塑复合材料及其制作方法 | |
| CN102732043A (zh) | 一种高强度塑木复合材料板材及其制备方法 | |
| JP6707225B2 (ja) | 炭素繊維強化・改質ポリプロピレン樹脂の製造方法 | |
| CN102321377A (zh) | 一种防霉变塑木装饰板材及其制备方法 | |
| CN103709774A (zh) | 一种木塑复合材料及其制备方法 | |
| CN102757656B (zh) | 一种弹性体改性塑木复合材料板材及其制备方法 | |
| CN104059371A (zh) | 一种热塑性树脂木塑复合人造板 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| C06 | Publication | ||
| PB01 | Publication | ||
| C10 | Entry into substantive examination | ||
| SE01 | Entry into force of request for substantive examination | ||
| C14 | Grant of patent or utility model | ||
| GR01 | Patent grant | ||
| CP01 | Change in the name or title of a patent holder | ||
| CP01 | Change in the name or title of a patent holder |
Address after: 510665 Guangzhou, Guangdong, Tianhe District Province Road West, No. 318 Patentee after: Institute of chemical engineering, Guangdong Academy of Sciences Address before: 510665 Guangzhou, Guangdong, Tianhe District Province Road West, No. 318 Patentee before: GUANGDONG RESEARCH INSTITITUTE OF PETROCHEMICAL AND FINE CHEMICAL ENGINEERING |
|
| TR01 | Transfer of patent right | ||
| TR01 | Transfer of patent right |
Effective date of registration: 20230608 Address after: 510665 Guangzhou, Guangdong, Tianhe District Province Road West, No. 318 Patentee after: GUANGDONG RESEARCH INSTITITUTE OF PETROCHEMICAL AND FINE CHEMICAL ENGINEERING Address before: 510665 Guangzhou, Guangdong, Tianhe District, Tangxia, 318 West Po Road Patentee before: PETROLEUM AND CHEMICAL Research Institute OF GUANGDONG PROVINCE |
|
| CF01 | Termination of patent right due to non-payment of annual fee | ||
| CF01 | Termination of patent right due to non-payment of annual fee |
Granted publication date: 20160106 |
