CN103480593A - 禽笼清洗消毒机 - Google Patents

禽笼清洗消毒机 Download PDF

Info

Publication number
CN103480593A
CN103480593A CN201310272633.3A CN201310272633A CN103480593A CN 103480593 A CN103480593 A CN 103480593A CN 201310272633 A CN201310272633 A CN 201310272633A CN 103480593 A CN103480593 A CN 103480593A
Authority
CN
China
Prior art keywords
fowl cage
district
prewashing
water
cage
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
CN201310272633.3A
Other languages
English (en)
Other versions
CN103480593B (zh
Inventor
刘长伟
张奎彪
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Jilin Aiske Electromechanical Co ltd
Original Assignee
Jilin Ssk Machinery & Electron Group Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Jilin Ssk Machinery & Electron Group Co Ltd filed Critical Jilin Ssk Machinery & Electron Group Co Ltd
Priority to CN201310272633.3A priority Critical patent/CN103480593B/zh
Publication of CN103480593A publication Critical patent/CN103480593A/zh
Application granted granted Critical
Publication of CN103480593B publication Critical patent/CN103480593B/zh
Expired - Fee Related legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B08—CLEANING
    • B08B—CLEANING IN GENERAL; PREVENTION OF FOULING IN GENERAL
    • B08B3/00—Cleaning by methods involving the use or presence of liquid or steam
    • B08B3/02—Cleaning by the force of jets or sprays
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61L—METHODS OR APPARATUS FOR STERILISING MATERIALS OR OBJECTS IN GENERAL; DISINFECTION, STERILISATION OR DEODORISATION OF AIR; CHEMICAL ASPECTS OF BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES; MATERIALS FOR BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES
    • A61L2/00—Disinfection or sterilisation of materials or objects, in general; Accessories therefor
    • A61L2/16—Disinfection or sterilisation of materials or objects, in general; Accessories therefor using chemical substances
    • A61L2/18—Liquid substances
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B08—CLEANING
    • B08B—CLEANING IN GENERAL; PREVENTION OF FOULING IN GENERAL
    • B08B5/00—Cleaning by methods involving the use of air flow or gas flow

Landscapes

  • Health & Medical Sciences (AREA)
  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • General Chemical & Material Sciences (AREA)
  • Epidemiology (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Animal Behavior & Ethology (AREA)
  • General Health & Medical Sciences (AREA)
  • Public Health (AREA)
  • Veterinary Medicine (AREA)
  • Housing For Livestock And Birds (AREA)

Abstract

本发明涉及一种禽笼清洗消毒机，该禽笼清洗消毒机包括对禽笼进行预洗、主洗和漂洗处理的禽笼清洗站，连接禽笼清洗站的对清洗后禽笼进行风淋处理的禽笼风淋站，连接禽笼风淋站的对风淋处理后禽笼进行消毒处理的禽笼消毒站。本发明解决了现有技术的缺点和不足，具有结构简单合理，能够实现禽笼的连续清洗、风淋和消毒，规模化连续生产，节约水资源，清洗消毒均匀彻底，符合卫生要求等优点。

Description

禽笼清洗消毒机
技术领域
本发明涉及一种禽笼清洗消毒机，具体地说是一种应用于家禽屠宰领域,对装过活禽的禽笼进行连续清洗消毒的设备。
背景技术
禽笼清洗消毒是家禽屠宰加工过程必不可少的工序，国家规定装过活禽的禽笼必须就地清洗消毒，去净笼内的粪便等污垢后才能重新使用，以避免交叉污染。目前我国家禽屠宰加工能力已经达到了13500只/小时，装活禽需要2250只笼/小时，这些禽笼需要被就地清洗消毒。
中国专利：ZL200720138522.3，ZL200720138523.8，ZL01204815.1,
ZL200720190621.6,应用于饮食餐具和医疗等其它技术领域的清洗与消毒，过滤采用抽屉式过滤系统，属于不连续间歇过滤，过滤少量残渣还能勉强满足需要，而装过活禽的禽笼残渣较多，平均一只禽笼带有残渣大约70克，一个小时就会产生约160公斤残渣，上述方式无法满足禽笼清洗消毒要求，清洗时注入的清洁水不分区域直接和水箱内脏水混合在一起，无法实现分区清洗，既浪费了水资源又无法将禽笼彻底清洗干净，满足不了禽笼清洗消毒要求。
发明内容
本发明主要解决上述现有技术中存在的缺点和不足，提供一种结构简单合理，能够实现禽笼的连续清洗、风淋和消毒，规模化连续生产，节约水资源，清洗消毒均匀彻底，符合卫生要求的禽笼清洗消毒机。
本发明的目的是这样实现的，该禽笼清洗消毒机包括对禽笼进行预洗、主洗和漂洗处理的禽笼清洗站，连接禽笼清洗站的对清洗后禽笼进行风淋处理的禽笼风淋站，连接禽笼风淋站的对风淋处理后禽笼进行消毒处理的禽笼消毒站。
所述的禽笼清洗站包括清洗室、预洗水循环装置、主洗水循环装置、漂洗装置、第一禽笼输送塑料链、主洗区水箱、主洗过滤除渣滚筒、水箱连接槽、预洗区水箱、预洗过滤除渣滚筒、刮渣机构和出水喷嘴，所述的清洗室被依次分割成预洗区、主洗区和漂洗区三个功能区域，预洗区设置在禽笼清洗站的入口端，漂洗区设置在禽笼清洗站的出口端，主洗区设置在预洗区和漂洗区之间，预洗区和主洗区分别配有独立的水循环装置、水箱和过滤除渣滚筒。
所述预洗水循环装置的吸水口与预洗区水箱吸水口相连，多个出水喷嘴均匀设置分布在预洗区四周；主洗水循环装置的吸水口与主洗区水箱吸水口相连，多个出水喷嘴均匀设置分布在主洗区的四周；漂洗装置的吸水口与洁净清水源相连，多个出水喷嘴均匀设置分布在漂洗区的四周；预洗区水箱和主洗区水箱通过水箱连接槽连接，所述预洗区水箱和主洗区水箱上方分别设置有预洗过滤除渣滚筒和主洗过滤除渣滚筒两个独立的过滤除渣滚筒。
所述刮渣机构设置在预洗区水箱内，刮渣机构设有刮渣板，第一禽笼输送塑料链设置在清洗室的底部从清洗室内通过，输送禽笼。
所述的禽笼风淋站包括风淋装置、风淋室和第二禽笼输送塑料链，所述风淋装置设置在风淋室的上方，第二禽笼输送塑料链设置在风淋室内底部从风淋室内通过，输送禽笼。工作原理是：清洗后的禽笼通过风淋室时，风淋装置形成的风幕将禽笼上附着的水珠吹落，可以使下一消毒工序的消毒液更好的吸附在禽笼上。
所述的禽笼消毒站包括消毒室、第三禽笼输送塑料链、消毒液箱和消毒装置，所述消毒液箱和消毒装置设置在消毒室下方，消毒装置的吸液口与消毒液箱相连，消毒装置的出液口喷嘴均匀分布在消毒室的四周，可使消毒液均匀地喷洒在禽笼上，对禽笼进行彻底消毒，第三禽笼输送塑料链设置在消毒室内底部从消毒室内通过，输出禽笼。
本发明具有以下优点和积极效果：
1、本发明禽笼清洗消毒机能够对装过活禽的禽笼进行连续清洗、风淋和消毒，可实现规模化连续生产；采用过滤除渣滚筒和刮渣机构相结合的连续自动除渣方式，清洗后的禽粪及脏物经过滤除渣滚筒和刮渣机构自动排出；禽笼进入设备先经过预洗区较脏水预洗，再经过主洗区较清水主洗，最后经过漂洗区洁净清水漂洗，消毒后从设备出口输出，使禽笼被彻底清洗干净；清洗禽笼的水走向与禽笼走向相反，清洗禽笼的洁净清水先对禽笼漂洗，漂洗后的水流向主洗区对禽笼进行主洗，主洗后的清洗水流向预洗区对禽笼进行预洗，最后脏水从预洗区溢流口排出，使清洗水得到充分利用，既节约水资源又能使禽笼清洗消毒均匀彻底，符合卫生要求。
2、根据使用厂家的工艺和生产场地的不同，本发明提供的禽笼清洗消毒机，可做成一个整体，也可做成清洗、风淋、消毒三个单独部分，每个部分的长度可根据使用厂家的实际情况进行布置。
 附图说明

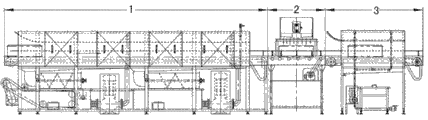

图1 是本发明禽笼清洗消毒机整体结构示意图；
图2 是本发明禽笼清洗消毒机整体结构俯视图；
图3 是本发明禽笼清洗站主视图；
图4是本发明禽笼清洗站左视图；
图5 是本发明禽笼清洗站水箱及刮渣机构图；
图6 是本发明禽笼风淋站主视图；
图7 是本发明禽笼消毒站主视图。
具体实施方式
由附图1、2所示：该禽笼清洗消毒机包括对禽笼进行预洗、主洗和漂洗处理的禽笼清洗站1，连接禽笼清洗站1的对清洗后禽笼进行风淋处理的禽笼风淋站2，连接禽笼风淋站2的对风淋处理后禽笼进行消毒处理的禽笼消毒站3。
由附图3、4、5所示：所述的禽笼清洗站1包括清洗室1-1、预洗水循环装置1-2、主洗水循环装置1-3、漂洗装置1-4、第一禽笼输送塑料链1-5、主洗区水箱1-6、主洗过滤除渣滚筒1-7、水箱连接槽1-8、预洗区水箱1-9、预洗过滤除渣滚筒1-10、刮渣机构1-11和出水喷嘴1-12，所述的清洗室1-1被依次分成预洗区Ⅰ、主洗区Ⅱ和漂洗区Ⅲ三个功能区域，预洗区Ⅰ设置在禽笼清洗站的入口端，漂洗区Ⅲ设置在禽笼清洗站的出口端，主洗区Ⅱ设置在预洗区Ⅰ和漂洗区Ⅲ之间，预洗区Ⅰ和主洗区Ⅱ分别配有独立的水循环装置、水箱和过滤除渣滚筒；预洗水循环装置1-2的吸水口与预洗区水箱吸水口1-19相连，多个出水喷嘴1-12均匀设置分布在清洗室1-1的预洗区Ⅰ四周，用于冲洗掉禽笼表面的粪便及杂物，主洗水循环装置1-3的吸水口与主洗区水箱吸水口1-20相连，多个出水喷嘴1-12均匀设置分布在清洗室1-1主洗区Ⅱ的四周，主洗水流压力比预洗水流压力高，用于冲洗掉禽笼1-14上附着的较难清除的粪便及杂物，漂洗装置1-4的吸水口与洁净清水源相连，多个出水喷嘴1-12均匀设置分布在清洗室1-1漂洗区Ⅲ的四周，用于冲洗掉禽笼1-14表面残留的污水，预洗区水箱1-9和主洗区水箱1-6通过水箱连接槽1-8连接；所述预洗区水箱1-9和主洗区水箱1-6上方分别设置有预洗过滤除渣滚筒1-10和主洗过滤除渣滚筒1-7两个独立的过滤除渣滚筒，清洗室1-1内清洗水流向与禽笼走向相反，漂洗区Ⅲ的洁净清洗水先对禽笼1-14漂洗后流入主洗区水箱1-6，经主洗水循环装置1-3对禽笼1-14主洗，主洗后的清洗水流入主洗过滤除渣滚筒1-7，过滤后流回主洗区水箱1-6循环使用，过滤出的禽粪及脏物从主洗过滤除渣滚筒1-7出口自动排出。主洗区水箱1-6内溢流水通过水箱连接槽1-8流入预洗区水箱1-9，经预洗水循环装置1-2对禽笼1-14预洗，预洗后的清洗水流入预洗过滤除渣滚筒1-10，过滤后流回预洗区水箱1-9循环使用，过滤出的禽粪及脏物从预洗过滤除渣滚筒1-10出口自动排出，当预洗区水箱1-9内水位超过规定水位时，脏水从预洗区水箱溢流口1-16排出，这样清洗水自动从较清水区流向较脏水区，可使清洗水得到充分利用，节省大量水源，也使清洗效果得以提高。所述刮渣机构1-11设置在预洗区水箱1-9内，刮渣机构1-11设有刮渣板1-13，刮渣板1-13在动力带动下将沉积在预洗区水箱1-9底部的沉淀物1-15和水面上的漂浮物1-17自动刮出，既可避免沉淀物1-15在水箱底堆积不断增多，使水箱内有效清洗水减少，又可保持水箱内清洗水清洁；第一禽笼输送塑料链1-5设置在清洗室1-1的底部从清洗室1-1内通过，输送禽笼，在附图3中标记1-18是排水口，用于工作结束后排空水箱中污水，在附图5中标记1-19是预洗区水箱吸水口、1-20是主洗区水箱吸水口。
由附图6所示：所述的禽笼风淋站2包括风淋装置2-1、风淋室2-2和第二禽笼输送塑料链2-3，所述风淋装置2-1设置在风淋室2-2的上方，第二禽笼输送塑料链2-3设置在风淋室2-2内底部从风淋室2-2内通过，输送禽笼。工作原理是：清洗后的禽笼通过风淋室2-2时，风淋装置2-1形成的风幕将禽笼上附着的水珠吹落，可以使下一消毒工序的消毒液更好的吸附在禽笼上。
由附图7所示：所述的禽笼消毒站3包括消毒室3-1、第三禽笼输送塑料链3-2、消毒液箱3-3和消毒装置3-4，所述消毒液箱3-3和消毒装置3-4设置在消毒室3-1下方，消毒装置3-4的吸液口与消毒液箱3-3相连，消毒装置3-4的出液口喷嘴均匀分布在消毒室3-1的四周，可使消毒液均匀地喷洒在禽笼上，对禽笼进行彻底消毒，第三禽笼输送塑料链3-2设置在消毒室3-1内底部从消毒室3-1内通过，输出禽笼。

Claims (6)

1.一种禽笼清洗消毒机，其特征在于：该禽笼清洗消毒机包括对禽笼进行预洗、主洗和漂洗处理的禽笼清洗站，连接禽笼清洗站的对清洗后禽笼进行风淋处理的禽笼风淋站，连接禽笼风淋站的对风淋处理后禽笼进行消毒处理的禽笼消毒站。
2.根据权利要求1所述的一种禽笼清洗消毒机，其特征在于：所述的禽笼清洗站包括清洗室、预洗水循环装置、主洗水循环装置、漂洗装置、第一禽笼输送塑料链、主洗区水箱、主洗过滤除渣滚筒、水箱连接槽、预洗区水箱、预洗过滤除渣滚筒、刮渣机构和出水喷嘴，所述的清洗室被依次分成预洗区、主洗区和漂洗区三个功能区域，预洗区设置在禽笼清洗站的入口端，漂洗区设置在禽笼清洗站的出口端，主洗区设置在预洗区和漂洗区之间，预洗区和主洗区分别配有独立的水循环装置、水箱和过滤除渣滚筒。
3.根据权利要求2所述的一种禽笼清洗消毒机，其特征在于：所述预洗水循环装置的吸水口与预洗区水箱吸水口相连，多个出水喷嘴均匀设置分布在预洗区四周；主洗水循环装置的吸水口与主洗区水箱吸水口相连，多个出水喷嘴均匀设置分布在主洗区的四周；漂洗装置的吸水口与洁净清水源相连，多个出水喷嘴均匀设置分布在漂洗区的四周；预洗区水箱和主洗区水箱通过水箱连接槽连接，所述预洗区水箱和主洗区水箱上方分别设置有预洗过滤除渣滚筒和主洗过滤除渣滚筒两个独立的过滤除渣滚筒。
4.根据权利要求2所述的一种禽笼清洗消毒机，其特征在于：所述刮渣机构设置在预洗区水箱内，刮渣机构设有刮渣板，第一禽笼输送塑料链设置在清洗室的底部从清洗室内通过，输送禽笼。
5.根据权利要求1所述的一种禽笼清洗消毒机，其特征在于：所述的禽笼风淋站包括风淋装置、风淋室和第二禽笼输送塑料链，所述风淋装置设置在风淋室的上方，第二禽笼输送塑料链设置在风淋室内底部从风淋室内通过，输送禽笼。
6.根据权利要求1所述的一种禽笼清洗消毒机，其特征在于：所述的禽笼消毒站包括消毒室、第三禽笼输送塑料链、消毒液箱和消毒装置，所述消毒液箱和消毒装置设置在消毒室下方，消毒装置的吸液口与消毒液箱相连，消毒装置的出液口喷嘴均匀分布在消毒室的四周，可使消毒液均匀地喷洒在禽笼上，对禽笼进行彻底消毒，第三禽笼输送塑料链置在消毒室内底部从消毒室内通过，输出禽笼。
