CN103295802A - 组合式多功能绝缘操作杆 - Google Patents

Abstract

本发明涉及一种组合式多功能绝缘操作杆，主要应用于倒闸操作中的跌落式刀闸拉合、验电及地线的装拆等工作。其包括头部节和至少一节杆身节，头部节与杆身节之间采用限位式快速插拔器活动连接其。本发明缩短了操作的时间，提高操作的安全性，方便携带、节省了人力与物力，提高工作效率，便于统一管理，起到节源环保作用。

Description

组合式多功能绝缘操作杆

技术领域

本发明涉及一种电力系统操作工具，尤其涉及一种组合式多功能绝缘操作杆，主要应用于操作跌落式刀闸、装拆接地线及验电等作业。

背景技术

电气设备的倒闸操作，是电力行业的基本工作，任何电力生产行为，都离不开倒闸操作，几乎每时每刻都在进行。现阶段实际倒闸操作中使用的绝缘操作杆存在以下问题：

1.  绝缘操作杆和验电器种类多，操作携带不方便；

2.  多节绝缘操作杆连接松扣且连接费时费力；

3.  10kV开关柜内无绝缘操作杆，带绝缘手套徒手挂地线，危险系数大；

4.  绝缘操作杆、验电器等分散存放，不便于携带及日常管理等问题。

发明内容

本发明针对上述现有技术中存在的缺陷，提供了一种组合式多功能绝缘操作杆，解决了现有技术中验电及地线装设不方便，工具种类多不方便管理的问题，而且省时省力。

本发明的技术方案如下：

组合式多功能绝缘操作杆，包括头部节和至少一节杆身节，头部节与杆身节之间采用限位式快速插拔器活动连接。

所述的杆身节相互之间通过限位式快速插拔器连接。

所述的限位式快速插拔器为园艺水管接头。

所述的限位式快速插拔器的芯体为四方体，凹槽为与芯体对应的四方体凹槽。

所述的头部节包括验电器、接地线杆头及跌落式熔断器拉合杆头。

所述的接地线杆头设有旋转卡扣。

所述的旋转卡扣固定于45°、90°、180°三个位置。

本发明的优点效果如下：

1、头部节与杆身节之间活动连接，使头部节与杆身节分离，实现头部节与杆身节之间灵活组合。

2、利用限位式快速插拔器实现绝缘操作杆节连接简便，通过改进现有园艺水管接头的圆柱形芯体为长方体即可实现限位，起到防止接口处扭动的作用。

3、10kV接地线杆头头部节装设可旋转的卡扣，操作更灵活。

4、简易便于携带，降低成本，减轻劳动强度。

附图说明

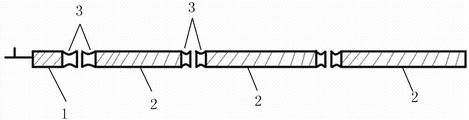

图1为本发明的整体结构示意图。

图2为本发明10kV接地线杆头卡扣示意图。

图中，1、头部节，2、杆身节，3、接头，4、卡扣，5、插拔头。

具体实施方式

以下参照附图，结合具体实施例，详细描述本发明。

实施例

如图1-2所示，绝缘操作杆由一节头部节1和三节杆身节2组成。头部节与杆身节的接头3之间及三节杆身节的相互接头之间的连接使用限位式快速插拔器。所述的限位式快速插拔器为园艺水管接头，并将现有园艺水管接头的圆柱形芯体改为四方体，凹槽改进为与芯体对应的四方体，实现限位，起到防止接口处扭动的作用。所述的头部节包括220kV、66kV、10kV验电器，10kV及10kV以上接地线杆头及跌落式熔断器拉合杆头。

所述10kV接地线杆头设有旋转的卡扣4，可固定于45°、90°、180°三个位置，插拔头5设置为长方体与杆身节连接。

工作时，只须根据所倒闸操作的电压等级选择相应节数的绝缘杆，再根据操作的种类选择相应接头，及可完成相关操作。

Claims (7)

1.组合式多功能绝缘操作杆，其特征在于包括头部节和至少一节杆身节，头部节与杆身节之间采用限位式快速插拔器活动连接。

2.根据权利要求1所述的组合式多功能绝缘操作杆，其特征在于所述的杆身节相互之间通过限位式快速插拔器连接。

3.根据权利要求1或2所述的组合式多功能绝缘操作杆，其特征在于所述的限位式快速插拔器为园艺水管接头。

4.根据权利要求3所述的组合式多功能绝缘操作杆，其特征在于所述的限位式快速插拔器的芯体为四方体，凹槽为与芯体对应的四方体凹槽。

5.根据权利要求1所述的组合式多功能绝缘操作杆，其特征在于所述的头部节包括验电器、接地线杆头及跌落式熔断器拉合杆头。

6.根据权利要求5所述的组合式多功能绝缘操作杆，其特征在于所述的接地线杆头设有旋转卡扣。

7.根据权利要求6所述的组合式多功能绝缘操作杆，其特征在于所述的旋转卡扣固定于45°、90°、180°三个位置。
