CN103009761A - 一种高收缩率聚烯烃热收缩薄膜及其制造方法 - Google Patents
一种高收缩率聚烯烃热收缩薄膜及其制造方法 Download PDFInfo
- Publication number
- CN103009761A CN103009761A CN201210570571XA CN201210570571A CN103009761A CN 103009761 A CN103009761 A CN 103009761A CN 201210570571X A CN201210570571X A CN 201210570571XA CN 201210570571 A CN201210570571 A CN 201210570571A CN 103009761 A CN103009761 A CN 103009761A
- Authority
- CN
- China
- Prior art keywords
- temperature
- pipe
- top layer
- heat shrinking
- extruder
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 229920000098 polyolefin Polymers 0.000 title claims abstract description 19
- 238000004519 manufacturing process Methods 0.000 title abstract description 5
- 229920006257 Heat-shrinkable film Polymers 0.000 title abstract 4
- 239000002994 raw material Substances 0.000 claims abstract description 22
- 239000010410 layer Substances 0.000 claims description 60
- 238000001816 cooling Methods 0.000 claims description 27
- 238000001125 extrusion Methods 0.000 claims description 20
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 claims description 18
- 239000000463 material Substances 0.000 claims description 18
- 239000002981 blocking agent Substances 0.000 claims description 13
- 239000012792 core layer Substances 0.000 claims description 9
- 238000005520 cutting process Methods 0.000 claims description 9
- 239000012528 membrane Substances 0.000 claims description 9
- 238000005096 rolling process Methods 0.000 claims description 9
- 239000000377 silicon dioxide Substances 0.000 claims description 9
- 239000003795 chemical substances by application Substances 0.000 claims description 6
- VBICKXHEKHSIBG-UHFFFAOYSA-N 1-monostearoylglycerol Chemical group CCCCCCCCCCCCCCCCCC(=O)OCC(O)CO VBICKXHEKHSIBG-UHFFFAOYSA-N 0.000 claims description 4
- 239000000654 additive Substances 0.000 claims description 4
- 230000000996 additive effect Effects 0.000 claims description 4
- 150000001412 amines Chemical class 0.000 claims description 4
- 229920000092 linear low density polyethylene Polymers 0.000 claims description 3
- 239000004707 linear low-density polyethylene Substances 0.000 claims description 3
- 238000002360 preparation method Methods 0.000 claims description 3
- 239000004203 carnauba wax Substances 0.000 claims description 2
- 229920001038 ethylene copolymer Polymers 0.000 claims description 2
- 230000009477 glass transition Effects 0.000 claims description 2
- 229940075507 glyceryl monostearate Drugs 0.000 claims description 2
- 229920002521 macromolecule Polymers 0.000 claims description 2
- 239000001788 mono and diglycerides of fatty acids Substances 0.000 claims description 2
- 239000002537 cosmetic Substances 0.000 abstract description 4
- 238000004806 packaging method and process Methods 0.000 abstract 1
- 229920003048 styrene butadiene rubber Polymers 0.000 abstract 1
- 239000002344 surface layer Substances 0.000 abstract 1
- 239000012752 auxiliary agent Substances 0.000 description 7
- 239000011347 resin Substances 0.000 description 7
- 229920005989 resin Polymers 0.000 description 7
- 239000004698 Polyethylene Substances 0.000 description 4
- -1 polyethylene Polymers 0.000 description 4
- 239000004594 Masterbatch (MB) Substances 0.000 description 3
- 239000004743 Polypropylene Substances 0.000 description 3
- 238000000034 method Methods 0.000 description 3
- 229920000573 polyethylene Polymers 0.000 description 3
- 230000007613 environmental effect Effects 0.000 description 2
- 239000003814 drug Substances 0.000 description 1
- 231100000252 nontoxic Toxicity 0.000 description 1
- 230000003000 nontoxic effect Effects 0.000 description 1
- 238000012856 packing Methods 0.000 description 1
- 229920001155 polypropylene Polymers 0.000 description 1
- 229920006300 shrink film Polymers 0.000 description 1
Classifications
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B29—WORKING OF PLASTICS; WORKING OF SUBSTANCES IN A PLASTIC STATE IN GENERAL
- B29C—SHAPING OR JOINING OF PLASTICS; SHAPING OF MATERIAL IN A PLASTIC STATE, NOT OTHERWISE PROVIDED FOR; AFTER-TREATMENT OF THE SHAPED PRODUCTS, e.g. REPAIRING
- B29C48/00—Extrusion moulding, i.e. expressing the moulding material through a die or nozzle which imparts the desired form; Apparatus therefor
- B29C48/03—Extrusion moulding, i.e. expressing the moulding material through a die or nozzle which imparts the desired form; Apparatus therefor characterised by the shape of the extruded material at extrusion
- B29C48/07—Flat, e.g. panels
- B29C48/08—Flat, e.g. panels flexible, e.g. films
Landscapes
- Engineering & Computer Science (AREA)
- Mechanical Engineering (AREA)
- Shaping By String And By Release Of Stress In Plastics And The Like (AREA)
- Laminated Bodies (AREA)
Abstract
本发明公开了一种高收缩率聚烯烃热收缩薄膜及其制备方法，针对聚烯烃热收缩薄膜收缩率不高的问题，本发明通过在上、下表层原料中加入苯乙烯-丁二烯共聚物得到了一种高收缩率聚烯烃热收缩薄膜，其厚度为12-19μm，收缩温度为80-100℃，收缩率为38-50%，能够满足高端化妆品等商品的包装需求。
Description
技术领域
本发明涉及一种高收缩率聚烯烃热收缩薄膜及其制造方法，属于高分子材料领域。
背景技术
聚烯烃热收缩薄膜（POF）是采用PP/PE/PP三层共挤法制成，同时包含了聚乙烯和聚丙烯的优点，如具有高透明、耐低温、高强度、耐揉搓的综合性能，且性能又优于单纯的聚乙烯膜和聚丙烯膜，主要应用于药品、食品、化妆品及电子产品等的热收缩包装。考虑到环保和使用安全问题，该种薄膜又符合美国FDA标准，是一种无毒环保型的热收缩材料。
CN200610087005的专利申请公开了一种低温高收缩聚烯烃热收缩薄膜的生产方法，其以共聚聚丙烯和防粘连母料为表层原料，以改性聚乙烯、线性低密度聚乙烯、滑爽母料和抗静电功能母料为芯层原料得到了POF薄膜，在80-100℃温度条件下获得9-36%的热收缩率。但市场上的某些商品（如高端化妆品等）需要使用收缩率达50%的热收缩膜才能使被包装物既密封又美观。
发明内容
为了解决现有技术存在的上述问题，本发明的一个目的是提供高收缩率聚烯烃热收缩薄膜，其在80-100℃范围内具有38-50%的收缩率。本发明的另一个目的是提供高收缩率聚烯烃热收缩薄膜的制备方法。
本发明的高收缩率聚烯烃热收缩薄膜，其为三层结构，包括上、下表层和芯层，其中，上、下表层由下述重量百分比含量的原料配制而成：91-93%共聚聚丙烯、3-6%苯乙烯-丁二烯共聚物和2-5%防粘连剂；芯层由下述重量百分比含量的原料配制而成：38-42%乙烯共聚物、线性低密度聚乙烯52-56%、2-4%滑爽剂和1-3%抗静电剂。其中，防粘连剂是二氧化硅防粘连剂；滑爽剂是棕榈蜡滑爽剂；抗静电剂是选自甘油单硬脂酸酯、高分子胺或乙氧基化胺中的一种或二种以上；苯乙烯-丁二烯共聚物的玻璃化转变温度为-56.0℃。
本发明的高收缩率聚烯烃热收缩薄膜的制备方法，包括将混配好的表层和芯层料分别通过三台挤出机挤出，然后利用三层共挤模头挤出成为管坯，上、下表层挤出机的挤出温度为180-195℃，芯层挤出机的挤出温度为190-210℃；管坯经冷却后牵引进入拉伸烘箱，管坯在220~320℃的预热烘箱内预热，然后在450~185℃拉伸烘箱温内充气进行横向和纵向拉伸，拉伸温度为105-118℃，横向拉伸倍数为5.5-6，纵向拉伸倍数为5.5-6；双向拉伸后对泡膜强制冷却，冷却风环风量由常规的1/4加大至1/2档。膜泡对分剖开后收卷，固化后分切成为成品。
本发明通过在上、下表层原料中加入苯乙烯-丁二烯共聚物得到了一种高收缩率聚烯烃热收缩薄膜，其厚度为12-19μm，收缩温度为80-100℃，收缩率为38-50%，能够满足高端化妆品等商品的包装需求。
具体实施方式
下面通过实施例，对本发明的技术方案作进一步的具体说明。
实施例1
1.将各层所用树脂和助剂按照以下比例混配。
薄膜的上下表层所用原料及其重量百分配比为：
共聚聚丙烯 91%
苯乙烯-丁二烯共聚物 6%
二氧化硅防粘连剂 3%

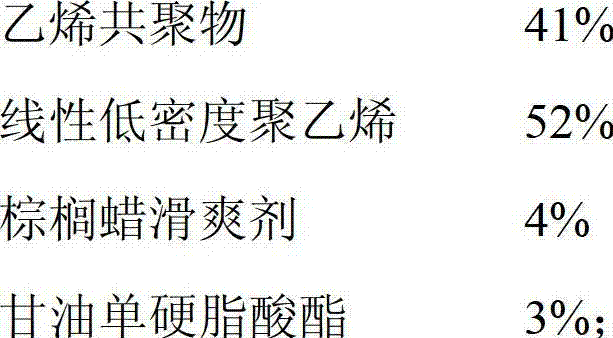

芯层所用原料及其重量百分配比：
2.将混配好的表层和芯层料分别在三台挤出机挤出，通过三层共挤模头挤出成为管坯，管坯分层比例为A:B:C=20:60:20。上下表层为Φ50mm挤出机，螺杆长径比为30：1，挤出机温度为185℃。芯层为Φ100mm挤出机，螺杆长径比为30：1，挤出机温度为195℃。挤出物料在共挤模头汇合成管坯，模头温度为180℃，管坯经冷却后牵引进入拉伸烘箱，烘箱温度为（预热，1-4区）：230℃，260℃，290℃，310℃；烘箱温度为（5-8区）：450℃，390℃，320℃，220℃。管坯在拉伸烘箱中充气拉伸，拉伸温度为108℃，横向拉伸倍数为5.5，纵向拉伸倍数为5.8。双向拉伸后的泡膜强制冷却，冷却风环风量由常规的1/4加大至1/2档。膜泡对分剖开后收卷，固化后分切成为成品。
3.经检测，制得的POF膜厚度为12μm，收缩温度为80℃时收缩率为38%，收缩温度为100℃时收缩率达到50%。检测标准：GB/T12027-1989。
实施例2
1.将各层所用树脂和助剂按照以下比例混配。
薄膜的上下表层所用原料及其重量百分配比为：
共聚聚丙烯 92%
苯乙烯-丁二烯共聚物 4%
二氧化硅防粘连剂 4%
芯层所用原料及其重量百分配比：
2.将混配好的表层和芯层料分别在三台挤出机挤出，通过三层共挤模头挤出成为管坯，管坯分层比例为A:B:C=20:60:20。上下表层为Φ50mm挤出机，螺杆长径比为30：1，挤出机温度为190℃。芯层为Φ100mm挤出机，螺杆长径比为30：1，挤出机温度为200℃。挤出物料在共挤模头汇合成管坯，模头温度为185℃，管坯经冷却后牵引进入拉伸烘箱，烘箱温度为（预热，1-4区）：235℃，266℃，292℃，318℃；烘箱温度为（5-8区）：442℃，385℃，313℃，216℃。管坯在拉伸烘箱中充气拉伸，拉伸温度为105℃，横向拉伸倍数为5.7，纵向拉伸倍数为5.5。双向拉伸后的泡膜强制冷却，冷却风环风量由常规的1/4加大至1/2档。膜泡对分剖开后收卷，固化后分切成为成品。
3.经检测，制得的POF膜厚度为15μm，收缩温度为80℃时收缩率为39%，收缩温度为90℃时收缩率达到40%，收缩温度为100℃时收缩率为48%。检测标准：GB/T12027-1989。
实施例3
1.将各层所用树脂和助剂按照以下比例混配。
薄膜的上下表层所用原料及其重量百分配比为：
共聚聚丙烯 93%
苯乙烯-丁二烯共聚物 5%
二氧化硅防粘连剂 2%
芯层所用原料及其重量百分配比：
2.将混配好的表层和芯层料分别在三台挤出机挤出，通过三层共挤模头挤出成为管坯，管坯分层比例为A:B:C=20:60:20。上下表层为Φ50mm挤出机，螺杆长径比为30：1，挤出机温度为192℃。芯层为Φ100mm挤出机，螺杆长径比为30：1，挤出机温度为205℃。挤出物料在共挤模头汇合成管坯，模头温度为190℃，管坯经冷却后牵引进入拉伸烘箱，烘箱温度为（预热，1-4区）：238℃，268℃，299℃，320℃；烘箱温度为（5-8区）：438℃，380℃，310℃，212℃。管坯在拉伸烘箱中充气拉伸，拉伸温度为110℃，横向拉伸倍数为5.8，纵向拉伸倍数为5.9。双向拉伸后的泡膜强制冷却，冷却风环风量由常规的1/4加大至1/2档。膜泡对分剖开后收卷，固化后分切成为成品。
3.经检测，制得的POF膜厚度为19μm，收缩温度为80℃时收缩率为40%，收缩温度为95℃时收缩率达到45%。检测标准：GB/T12027-1989。
实施例4
1.将各层所用树脂和助剂按照以下比例混配。
薄膜的上下表层所用原料及其重量配比为：
共聚聚丙烯 91.5%
苯乙烯-丁二烯共聚物 4.5%
二氧化硅防粘连剂 4%
芯层所用原料及其重量配比：
2.将混配好的表层和芯层料分别在三台挤出机挤出，通过三层共挤模头挤出成为管坯，管坯分层比例为A:B:C=20:60:20。上下表层为Φ50mm挤出机，螺杆长径比为30：1，挤出机温度为180℃。芯层为Φ100mm挤出机，螺杆长径比为30：1，挤出机温度为191℃。挤出物料在共挤模头汇合成管坯，模头温度为192℃，管坯经冷却后牵引进入拉伸烘箱，烘箱温度为（预热，1-4区）：240℃，274℃，300℃，320℃；烘箱温度为（5-8区）：425℃，370℃，300℃，208℃。管坯在拉伸烘箱中充气拉伸，拉伸温度为112℃，横向拉伸倍数为6，纵向拉伸倍数为6。双向拉伸后的泡膜强制冷却，冷却风环风量由常规的1/4加大至1/2档。膜泡对分剖开后收卷，固化后分切成为成品。
3.经检测，制得的POF膜厚度为12μm，收缩温度为90℃时收缩率为42%，收缩温度为100℃时收缩率达到50%。检测标准：GB/T12027-1989。
实施例5
1.将各层所用树脂和助剂按照以下比例混配。
薄膜的上下表层所用原料及其重量配比为：
共聚聚丙烯 92.5%
苯乙烯-丁二烯共聚物 3%
二氧化硅防粘连剂 4.5%
芯层所用原料及其重量配比：
2.将混配好的表层和芯层料分别在三台挤出机挤出，通过三层共挤模头挤出成为管坯，管坯分层比例为A:B:C=20:60:20。上下表层为Φ50mm挤出机，螺杆长径比为30：1，挤出机温度为183℃。芯层为Φ100mm挤出机，螺杆长径比为30：1，挤出机温度为195℃。挤出物料在共挤模头汇合成管坯，模头温度为195℃，管坯经冷却后牵引进入拉伸烘箱，烘箱温度为（预热，1-4区）：245℃，278℃，290℃，315℃；烘箱温度为（5-8区）：420℃，360℃，280℃，190℃。管坯在拉伸烘箱中充气拉伸，拉伸温度为114℃，横向拉伸倍数为6，纵向拉伸倍数为6。双向拉伸后的泡膜强制冷却，冷却风环风量由常规的1/4加大至1/2档。膜泡对分剖开后收卷，固化后分切成为成品。
3.经检测，制得的POF膜厚度为12μm，收缩温度为80℃时收缩率为39%，收缩温度为100℃时收缩率达到49%。检测标准：GB/T12027-1989。
实施例6
1.将各层所用树脂和助剂按照以下比例混配。
薄膜的上下表层所用原料及其重量配比为：
共聚聚丙烯 92.8%
苯乙烯-丁二烯共聚物 4.7%
二氧化硅防粘连剂 2.5%
芯层所用原料及其重量配比：
2.将混配好的表层和芯层料分别在三台挤出机挤出，通过三层共挤模头挤出成为管坯，管坯分层比例为A:B:C=20:60:20。上下表层为Φ50mm挤出机，螺杆长径比为30：1，挤出机温度为186℃。芯层为Φ100mm挤出机，螺杆长径比为30：1，挤出机温度为190℃。挤出物料在共挤模头汇合成管坯，模头温度为186℃，管坯经冷却后牵引进入拉伸烘箱，烘箱温度为（预热，1-4区）：250℃，280℃，294℃，316℃；烘箱温度为（5-8区）：400℃，350℃，260℃，185℃。管坯在拉伸烘箱中充气拉伸，拉伸温度为118℃，横向拉伸倍数为5.5，纵向拉伸倍数为5.5。双向拉伸后的泡膜强制冷却，冷却风环风量由常规的1/4加大至1/2档。膜泡对分剖开后收卷，固化后分切成为成品。
3.经检测，制得的POF膜厚度为15μm，收缩温度为80℃时收缩率为43%，收缩温度为100℃时收缩率达到46%。检测标准：GB/T12027-1989。
实施例7
1.将各层所用树脂和助剂按照以下比例混配。
薄膜的上下表层所用原料及其重量配比为：
共聚聚丙烯 91%
苯乙烯-丁二烯共聚物 4%
二氧化硅防粘连剂 5%
芯层所用原料及其重量配比：
2.将混配好的表层和芯层料分别在三台挤出机挤出，通过三层共挤模头挤出成为管坯，管坯分层比例为A:B:C=20:60:20。上下表层为Φ50mm挤出机，螺杆长径比为30：1，挤出机温度为184℃。芯层为Φ100mm挤出机，螺杆长径比为30：1，挤出机温度为197℃。挤出物料在共挤模头汇合成管坯，模头温度为180℃，管坯经冷却后牵引进入拉伸烘箱，烘箱温度为（预热，1-4区）：250℃，280℃，300℃，320℃；烘箱温度为（5-8区）：400℃，340℃，240℃，185℃。管坯在拉伸烘箱中充气拉伸，拉伸温度为117℃，横向拉伸倍数为5.8，纵向拉伸倍数为5.5。双向拉伸后的泡膜强制冷却，冷却风环风量由常规的1/4加大至1/2档。膜泡对分剖开后收卷，固化后分切成为成品。
3.经检测，制得的POF膜厚度为19μm，收缩温度为80℃时收缩率为40%，收缩温度为92℃时收缩率为48%，收缩温度为100℃时收缩率达到50%。检测标准：GB/T12027-1989。
Claims (6)
1.一种高收缩率聚烯烃热收缩薄膜，其为三层结构，包括上、下表层和芯层，其特征在于，上、下表层由下述重量百分比含量的原料配制而成：91-93%共聚聚丙烯、3-6%苯乙烯-丁二烯共聚物和2-5%防粘连剂；芯层由下述重量百分比含量的原料配制而成：38-42%乙烯共聚物、线性低密度聚乙烯52-56%、2-4%滑爽剂和1-3%抗静电剂。
2.根据权利要求1所述的聚烯烃热收缩薄膜，其特征在于，所述防粘连剂是二氧化硅防粘连剂。
3.根据权利要求1所述的聚烯烃热收缩薄膜，其特征在于，所述滑爽剂是棕榈蜡滑爽剂。
4.根据权利要求1所述的聚烯烃热收缩薄膜，其特征在于，所述抗静电剂是选自甘油单硬脂酸酯、高分子胺或乙氧基化胺中的一种或二种以上。
5.根据权利要求1所述的聚烯烃热收缩薄膜，其特征在于，所述苯乙烯-丁二烯共聚物的玻璃化转变温度为-56.0℃。
6.根据权利要求1所述的聚烯烃热收缩薄膜的制备方法，其特征在于，包括将混配好的表层和芯层料分别通过三台挤出机挤出，然后利用三层共挤模头挤出成为管坯，上、下表层挤出机的挤出温度为180-195℃，芯层挤出机的挤出温度为190-210℃；管坯经冷却后牵引进入拉伸烘箱，管坯在220~320℃的预热烘箱内预热，然后在450~185℃拉伸烘箱温内充气进行横向和纵向拉伸，拉伸温度为105-118℃，横向拉伸倍数为5.5-6，纵向拉伸倍数为5.5-6；双向拉伸后对泡膜强制冷却，冷却风环风量由常规的1/4加大至1/2档；膜泡对分剖开后收卷，固化后分切成为成品。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN201210570571.XA CN103009761B (zh) | 2012-12-25 | 2012-12-25 | 一种高收缩率聚烯烃热收缩薄膜及其制造方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN201210570571.XA CN103009761B (zh) | 2012-12-25 | 2012-12-25 | 一种高收缩率聚烯烃热收缩薄膜及其制造方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| CN103009761A true CN103009761A (zh) | 2013-04-03 |
| CN103009761B CN103009761B (zh) | 2015-07-15 |
Family
ID=47959113
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| CN201210570571.XA Active CN103009761B (zh) | 2012-12-25 | 2012-12-25 | 一种高收缩率聚烯烃热收缩薄膜及其制造方法 |
Country Status (1)
| Country | Link |
|---|---|
| CN (1) | CN103009761B (zh) |
Cited By (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN104063728A (zh) * | 2014-06-20 | 2014-09-24 | 上海天臣防伪技术股份有限公司 | 无线射频识别标签及其制备方法 |
| CN106626653A (zh) * | 2016-12-08 | 2017-05-10 | 聚银塑料包装制品（深圳）有限公司 | 聚烯烃双向拉伸薄复合薄膜及其制备方法 |
| CN106626654A (zh) * | 2016-12-08 | 2017-05-10 | 聚银塑料包装制品（深圳）有限公司 | 聚烯烃双向拉伸膜及其制备方法 |
| CN106626655A (zh) * | 2016-12-09 | 2017-05-10 | 聚银塑料包装制品（深圳）有限公司 | 聚烯烃双向拉伸挂面膜及其制备方法 |
| CN111590936A (zh) * | 2020-04-30 | 2020-08-28 | 谢传淞 | 一种高收缩聚烯烃热收缩薄膜的生产方法 |
| CN112721366A (zh) * | 2020-12-23 | 2021-04-30 | 江苏光辉包装材料有限公司 | 一种低密度、低收缩力、耐刮擦热收缩标签膜及其制备方法 |
Citations (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2002225203A (ja) * | 2001-02-02 | 2002-08-14 | Grand Polymer Co Ltd | オレフィン系多層収縮フィルムおよび包装材 |
| US20030099792A1 (en) * | 1999-12-11 | 2003-05-29 | Gunnar Andersson | Multi-layer film and method of making same |
| CN1857908A (zh) * | 2006-06-08 | 2006-11-08 | 海南现代塑胶薄膜有限公司 | 低温高收缩聚烯烃热收缩薄膜的生产方法及生产的薄膜 |
| US20080286540A1 (en) * | 2004-08-06 | 2008-11-20 | Mitsubishi Plastic, Inc. | Multilayer Heat Shrinkable Polystyrene Film and Heat Shrinkable Label and Container Using the Film |
| CN101439607A (zh) * | 2008-12-15 | 2009-05-27 | 浙江比例包装股份有限公司 | 高强度冷收缩拉伸套管膜 |
| CN102753615A (zh) * | 2009-12-11 | 2012-10-24 | 陶氏环球技术有限责任公司 | 具有良好的拉伸和落镖性质的光可降解的膜 |
-
2012
- 2012-12-25 CN CN201210570571.XA patent/CN103009761B/zh active Active
Patent Citations (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US20030099792A1 (en) * | 1999-12-11 | 2003-05-29 | Gunnar Andersson | Multi-layer film and method of making same |
| JP2002225203A (ja) * | 2001-02-02 | 2002-08-14 | Grand Polymer Co Ltd | オレフィン系多層収縮フィルムおよび包装材 |
| US20080286540A1 (en) * | 2004-08-06 | 2008-11-20 | Mitsubishi Plastic, Inc. | Multilayer Heat Shrinkable Polystyrene Film and Heat Shrinkable Label and Container Using the Film |
| CN1857908A (zh) * | 2006-06-08 | 2006-11-08 | 海南现代塑胶薄膜有限公司 | 低温高收缩聚烯烃热收缩薄膜的生产方法及生产的薄膜 |
| CN101439607A (zh) * | 2008-12-15 | 2009-05-27 | 浙江比例包装股份有限公司 | 高强度冷收缩拉伸套管膜 |
| CN102753615A (zh) * | 2009-12-11 | 2012-10-24 | 陶氏环球技术有限责任公司 | 具有良好的拉伸和落镖性质的光可降解的膜 |
Cited By (8)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN104063728A (zh) * | 2014-06-20 | 2014-09-24 | 上海天臣防伪技术股份有限公司 | 无线射频识别标签及其制备方法 |
| CN106626653A (zh) * | 2016-12-08 | 2017-05-10 | 聚银塑料包装制品（深圳）有限公司 | 聚烯烃双向拉伸薄复合薄膜及其制备方法 |
| CN106626654A (zh) * | 2016-12-08 | 2017-05-10 | 聚银塑料包装制品（深圳）有限公司 | 聚烯烃双向拉伸膜及其制备方法 |
| CN106626653B (zh) * | 2016-12-08 | 2018-04-03 | 聚银塑料包装制品（深圳）有限公司 | 聚烯烃双向拉伸薄复合薄膜及其制备方法 |
| CN106626655A (zh) * | 2016-12-09 | 2017-05-10 | 聚银塑料包装制品（深圳）有限公司 | 聚烯烃双向拉伸挂面膜及其制备方法 |
| CN111590936A (zh) * | 2020-04-30 | 2020-08-28 | 谢传淞 | 一种高收缩聚烯烃热收缩薄膜的生产方法 |
| CN112721366A (zh) * | 2020-12-23 | 2021-04-30 | 江苏光辉包装材料有限公司 | 一种低密度、低收缩力、耐刮擦热收缩标签膜及其制备方法 |
| CN112721366B (zh) * | 2020-12-23 | 2022-07-19 | 江苏光辉包装材料有限公司 | 一种低密度、低收缩力、耐刮擦热收缩标签膜及其制备方法 |
Also Published As
| Publication number | Publication date |
|---|---|
| CN103009761B (zh) | 2015-07-15 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN105555530B (zh) | 用于标签的纵向取向膜 | |
| CN106183292B (zh) | 三层共挤快速双向拉伸宽幅聚乙烯复合薄膜及其制备方法 | |
| CN102416744B (zh) | 一种食品包装塑料基材薄膜及其生产工艺 | |
| CN103009761B (zh) | 一种高收缩率聚烯烃热收缩薄膜及其制造方法 | |
| CN102380996B (zh) | 一种食品包装塑料基材薄膜及其生产工艺 | |
| CN102774110B (zh) | 一种双向拉伸聚乙烯收缩膜及其生产工艺 | |
| CN102285176B (zh) | 一种高透明度阻燃bopp薄膜及其制作工艺 | |
| CN110696461B (zh) | 一种高热封强度耐穿刺bopp薄膜及其制备方法 | |
| CN105968635A (zh) | 一种防水包装材料及其制备方法 | |
| CN102423942B (zh) | 一种食品包装塑料基材薄膜及其生产工艺 | |
| CN104608443A (zh) | 一种热收缩膜加工工艺 | |
| CN104772956A (zh) | 一种轻量包装膜及其制备方法 | |
| CN103358560B (zh) | 一种多层共挤低温收缩聚烯烃热收缩膜的生产方法 | |
| CN102765190B (zh) | 一种平膜法生产双向拉伸多层共挤聚烯烃热收缩膜的方法 | |
| CN112356543A (zh) | 一种高光泽高透明聚乙烯流延膜及其制备方法 | |
| CN102248728A (zh) | 一种抗紫外线双向拉伸聚丙烯薄膜及其制作工艺 | |
| CN103753825A (zh) | 多层共挤低温收缩聚烯烃热收缩膜的生产方法 | |
| CN110303748B (zh) | 一种较薄聚烯烃收缩膜及其生产工艺 | |
| CN106626654B (zh) | 聚烯烃双向拉伸膜及其制备方法 | |
| CN103009750B (zh) | 一种双向拉伸聚丙烯普通香烟包装膜及其制造方法 | |
| CN103009752B (zh) | 一种低收缩温度聚烯烃热收缩薄膜及其制造方法 | |
| CN103009757B (zh) | 一种高光泽双向拉伸聚丙烯热封膜及其制造方法 | |
| CN204955604U (zh) | 一种卷材包装用自粘聚乙烯膜 | |
| CN102729463A (zh) | 一种高透明尼龙复合薄膜的制备方法 | |
| CN107498965A (zh) | 一种超薄低压热塑膜及其制备工艺 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| C06 | Publication | ||
| PB01 | Publication | ||
| C10 | Entry into substantive examination | ||
| SE01 | Entry into force of request for substantive examination | ||
| C53 | Correction of patent of invention or patent application | ||
| CB02 | Change of applicant information |
Address after: 571152, No. 18, North Light Road, Lion Industrial Park, Haikou national hi tech Zone, Hainan Applicant after: Hai'nan Sainuo Industry Co., Ltd. Address before: 570125 Hainan city in Haikou Province, North Longkun Road No. 2 Park building 19 floor Applicant before: Hai'nan Sainuo Industry Co., Ltd. |
|
| C14 | Grant of patent or utility model | ||
| GR01 | Patent grant | ||
| PE01 | Entry into force of the registration of the contract for pledge of patent right | ||
| PE01 | Entry into force of the registration of the contract for pledge of patent right |
Denomination of invention: Polyolefin heat-shrinkable film with high shrinking percentage and manufacturing method thereof Effective date of registration: 20181225 Granted publication date: 20150715 Pledgee: China Construction Bank Co., Ltd. Haikou Daying Shan Branch Pledgor: Hai'nan Sainuo Industry Co., Ltd. Registration number: 2018460000012 |
|
| PC01 | Cancellation of the registration of the contract for pledge of patent right | ||
| PC01 | Cancellation of the registration of the contract for pledge of patent right |
Date of cancellation: 20190213 Granted publication date: 20150715 Pledgee: China Construction Bank Co., Ltd. Haikou Daying Shan Branch Pledgor: Hai'nan Sainuo Industry Co., Ltd. Registration number: 2018460000012 |
|
| PE01 | Entry into force of the registration of the contract for pledge of patent right | ||
| PE01 | Entry into force of the registration of the contract for pledge of patent right |
Denomination of invention: Polyolefin heat-shrinkable film with high shrinking percentage and manufacturing method thereof Effective date of registration: 20190702 Granted publication date: 20150715 Pledgee: China Construction Bank Co., Ltd. Haikou Daying Shan Branch Pledgor: Hai'nan Sainuo Industry Co., Ltd. Registration number: 2019460000008 |
|
| PC01 | Cancellation of the registration of the contract for pledge of patent right | ||
| PC01 | Cancellation of the registration of the contract for pledge of patent right |
Date of cancellation: 20201201 Granted publication date: 20150715 Pledgee: China Construction Bank Co.,Ltd. Haikou Daying Shan Branch Pledgor: HAINAN SHINER INDUSTRIAL Co.,Ltd. Registration number: 2019460000008 |
