Abstract
本发明涉及一种大面积球形网架人工拆除方法，其步骤为：⑴根据承载重量设置出球形网架拆除单元；⑵拆除第一球形网架拆除单元安装支撑焊管，该支撑焊管上端与球形网架上的支撑球下部焊接，在该支撑焊管下端与地面之间打入铁楔；⑶搭设操作平台，在第一球形网架拆除单元上架设抱杆，在地面设置卷扬机，使卷扬机通过抱杆上的吊钩吊住第一球形网架拆除单元；⑷切割第一球形网架拆除单元进行解体；⑸重复步骤⑵-⑷，直至将整个球形网架全部拆除。本发明无需采用大型吊车以及安装顶升架，降低了施工成本，缩短了施工时间，提高了施工效率以及经济效益，是一种安全可靠的大面积球形网架人工拆除方法。
Description
技术领域
本发明涉及球形网架拆除领域，尤其是一种大面积球形网架人工拆除方法。
背景技术
球型网架是一种常用建筑结构，一般设置在建筑屋顶，球型网架结构简单，包括上弦以及下弦，均为钢管制成，上弦与下弦的节点均设置有支撑球，构件之间受力均匀，上下弦结构内力要求严谨，整体性强。现有球型网架拆除方法主要依靠大型吊车或者整体移动顶升架，但往往拆除场地不能进入大型吊车以及整体移动顶升架，而且工期时间紧缺少搭设顶升架时间，另外大型吊车进入使施工成本增加，降低了利润率。
发明内容
本发明的目的在于克服现有技术的不足，提供一种大面积球形网架人工拆除方法，该方法无需采用大型吊车以及安装顶升架，安全可靠，降低了施工成本，缩短了施工时间，提高了施工效率以及经济效益。
本发明解决其技术问题是通过以下技术方案实现的：
一种大面积球形网架人工拆除方法，包括卷扬机以及抱杆，其步骤：
⑴根据卷扬机以及抱杆的承载重量设置出球形网架拆除单元；
⑵拆除第一球形网架拆除单元，在第一球形网架拆除单元以及与其相邻的球形网架拆除单元下方安装支撑焊管，该支撑焊管上端与球形网架上的支撑球下部焊接，在该支撑焊管下端与地面之间打入铁楔，保证支撑焊管达到受力；
⑶在第一球形网架拆除单元的下弦或者上弦上搭设操作平台，在第一球形网架拆除单元上架设抱杆，在地面设置卷扬机，使卷扬机通过抱杆上的吊钩吊住第一球形网架拆除单元；
⑷切割第一球形网架拆除单元，先切割第一球形网架拆除单元的上弦，再切割第一球形网架拆除单元的下弦，将从球形网架上切割下来的第一球形网架拆除单元通过卷扬机吊装到地面进行解体；
⑸对第二球形网架拆除单元进行拆除，重复步骤⑵-⑷，直至将整个球形网架全部拆除。
而且，所述的支撑焊管的直径为150mm，该支撑焊管通过安装在球形网架上的倒链移动到支撑球下部。
而且，所述的操作平台为两层，一层设置在球形网架上弦位置，一层设置在球形网架下弦位置，操作平台采用50mm厚木板，铺设宽度400mm，木板与脚手架采用镀锌铁丝12#固定。
而且，所述的在相邻的球形网架拆除单元上安装水平尺，每隔2小时观察一次。
本发明的优点和有益效果为：
1、本大面积球形网架人工拆除方法采用设备为卷扬机以及抱杆，设备小，使用费用低，工作效率高，节省了施工设备成本。
2、本大面积球形网架人工拆除方法拆除第一球形网架拆除单元，在第一球形网架拆除单元以及与其相邻的球形网架拆除单元下方安装支撑焊管，该支撑焊管上端与球形网架上的支撑球下部焊接，在该支撑焊管下端与地面之间打入铁楔，保证支撑焊管达到受力，该种方式提高了拆除球形网架的安全性，防止球形网架由于受力不均而塌方，保障了施工质量。
3、本发明无需采用大型吊车以及安装顶升架，降低了施工成本，缩短了施工时间，提高了施工效率以及经济效益，是一种安全可靠的大面积球形网架人工拆除方法。
附图说明

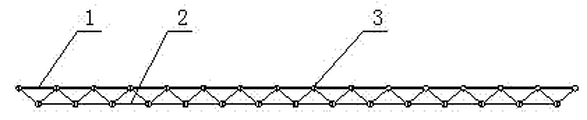

图1为球形网架的主视图；
图2为图1俯视图；
图3为球形网架部分拆除结构示意图。
具体实施方式
下面通过具体实施例对本发明作进一步详述，以下实施例只是描述性的，不是限定性的，不能以此限定本发明的保护范围。
一种大面积球形网架人工拆除方法，该球形网架包括上弦1、下弦2以及支撑球3，包括卷扬机11、该卷扬机额定重量可以在0.5吨，抱杆5以及脚手架7，其步骤为：
⑴根据卷扬机以及抱杆的承载重量设置出球形网架拆除单元，并确定切割点6；
⑵拆除第一球形网架拆除单元10，在第一球形网架拆除单元以及与其相邻的球形网架拆除单元4下方安装支撑焊管9，该支撑焊管上端与球形网架上的支撑球下部焊接，在该支撑焊管下端与地面之间打入铁楔，保证支撑焊管达到受力，支撑焊管的直径为150mm，该支撑焊管通过安装在球形网架上的倒链移动到支撑球下部；
⑶在第一球形网架拆除单元的下弦或者上弦上搭设操作平台8，操作平台为两层，一层设置在球形网架上弦位置，一层设置在球形网架下弦位置，操作平台采用50mm厚木板，铺设宽度400mm，木板与脚手架采用镀锌铁丝12#固定，该操作平台还可以设置多道，在第一球形网架拆除单元上架设抱杆，在地面设置卷扬机，使卷扬机通过抱杆上的吊钩吊住第一球形网架拆除单元，在相邻的球形网架拆除单元上安装水平尺，每隔2小时观察一次，检查网架是否有变形，防止在拆除过程中因旧网架个别单元体系构件已破损，造成塌方；
⑷切割第一球形网架拆除单元，先切割第一球形网架拆除单元的上弦，再切割第一球形网架拆除单元的下弦，将从球形网架上切割下来的第一球形网架拆除单元通过卷扬机吊装到地面进行解体；
⑸对第二球形网架拆除单元进行拆除，重复步骤⑵-⑷，直至将整个球形网架全部拆除。
Claims (4)
1.一种大面积球形网架人工拆除方法，包括卷扬机以及抱杆，其特征在于：该方法包括如下步骤：
⑴根据卷扬机以及抱杆的承载重量设置出球形网架拆除单元；
⑵拆除第一球形网架拆除单元，在第一球形网架拆除单元以及与其相邻的球形网架拆除单元下方安装支撑焊管，该支撑焊管上端与球形网架上的支撑球下部焊接，在该支撑焊管下端与地面之间打入铁楔，保证支撑焊管达到受力；
⑶在第一球形网架拆除单元的下弦或者上弦上搭设操作平台，在第一球形网架拆除单元上架设抱杆，在地面设置卷扬机，使卷扬机通过抱杆上的吊钩吊住第一球形网架拆除单元；
⑷切割第一球形网架拆除单元，先切割第一球形网架拆除单元的上弦，再切割第一球形网架拆除单元的下弦，将从球形网架上切割下来的第一球形网架拆除单元通过卷扬机吊装到地面进行解体；
⑸对第二球形网架拆除单元进行拆除，重复步骤⑵-⑷，直至将整个球形网架全部拆除。
2.根据权利要求1所述的大面积球形网架人工拆除方法，其特征在于：所述的支撑焊管的直径为150mm，该支撑焊管通过安装在球形网架上的倒链移动到支撑球下部。
3.根据权利要求1所述的大面积球形网架人工拆除方法，其特征在于：所述的操作平台为两层，一层设置在球形网架上弦位置，一层设置在球形网架下弦位置，操作平台采用50mm厚木板，铺设宽度400mm，木板与脚手架采用镀锌铁丝12#固定。
4.根据权利要求1所述的大面积球形网架人工拆除方法，其特征在于：所述的在相邻的球形网架拆除单元上安装水平尺，每隔2小时观察一次。
