Abstract
一种改进盛液盘的燃气灶，包括面板、盛液盘和锅支架，锅支架包括底支撑环和设置在底支撑环上锅支脚；所述盛液盘上有从中心到周边依次设置有凸台、环形槽和带角形沿板的围板；所述围板与环形槽的底板之间的夹角大于90度，围板与底板相交处倒圆角；所述锅支架的底支撑环与围板的角形沿板配合。由于采用这样的结构，锅支架与盛液盘的环形槽分离，这样落入盛液盘的液体就不会污染锅支架；另外：所述围板与环形槽的底板之间的夹角大于90度，围板与底板相交处倒圆角；这样方便清洁盛液盘。使用方便。
Description
技术领域
本发明涉及一种家用燃气灶。
背景技术
目前现有技术，一种家用燃气灶包括面板、盛液盘、燃烧器和锅支架，锅支架包括底支撑环和设置在底支撑环上锅支脚；所述盛液盘上有从中心到周边依次设置有凸台、环形槽和带角形沿板的围板，围板与环形槽的底板垂直，锅支架的底支撑环与环形槽的底板支撑配合，围板防止锅支架移动。存在问题是：盛液盘内的液体不方便清除，同时还会污染锅支架，使用不方便。
发明内容
本发明的目的是：提供一种改进盛液盘的燃气灶，它不仅清洁盛液盘方便，而且能防止盛液盘内的液体污染锅支架。
本发明是这样实现的：一种改进盛液盘的燃气灶，包括面板、盛液盘和锅支架，锅支架包括底支撑环和设置在底支撑环上的锅支脚；所述盛液盘上有从中心到周边依次设置有凸台、环形槽和带角形沿板的围板；其特殊之处在于：所述围板与环形槽的底板之间的夹角大于90度，围板与底板相交处倒圆角；
所述锅支架的底支撑环与围板的角形沿板配合。
所述的一改进盛液盘的燃气灶，其特殊之处在于：所述围板呈弧形。
所述的一改进盛液盘的燃气灶，其特殊之处在于：所述围板与角形沿板的水平板相交处倒圆角。
所述的一改进盛液盘的燃气灶，其特殊之处在于：所述面板由金属冲压制成，盛液盘与面板一体成型制成；
所述锅支架的底支撑环的内侧有一跌级，跌级上的水平面与围板的角形沿板的水平板支撑配合，跌级的垂直面与角形沿板的垂直板配合。
所述的一改进盛液盘的燃气灶，其特殊之处在于：所述面板由金属冲压制成，盛液盘与面板一体成型制成；
所述锅支架的底支撑环的内侧有一跌级；
所述角形沿板上有一梯级，所述底支撑环的内侧的跌级的水平面与梯级的水平板配合，跌级的垂直面与梯级的垂直板配合。
所述的一改进盛液盘的燃气灶，其特殊之处在于：所述面板由金属冲压制成，盛液盘与面板一体成型制成；
所述锅支架的底支撑环下端面与面板配合，底支撑环的内环面与角形沿板的垂直板配合。
所述的一改进盛液盘的燃气灶，其特殊之处在于：所述面板为玻璃面板，玻璃面板有一安装口；
还包括一截面呈角形的支撑环和截面呈角形的密封圈；支撑环的水平板与盛液盘的环形槽的底板碰焊的方式固定连接；
围板的角形沿板的垂直板的下端有一支撑脚；密封圈设置在安装口上，支撑环嵌入安装口内，支撑脚与密封圈的水平环支撑配合，密封圈的垂直环与支撑环的垂直环配合；
所述锅支架的底支撑环的内侧有一跌级，跌级上的水平面与围板的角形沿板的水平板支撑配合，跌级的垂直面与角形沿板的垂直板配合。
所述的一改进盛液盘的燃气灶，其特殊之处在于：所述面板为玻璃面板，玻璃面板有一安装口；
还包括一截面呈角形的支撑环和截面呈角形的密封圈；支撑环的水平板与盛液盘的环形槽的底板碰焊的方式固定连接；
围板的角形沿板的垂直板的下端有一支撑脚；密封圈设置在安装口上，支撑环嵌入安装口内，支撑脚与密封圈的水平环支撑配合，密封圈的垂直环与支撑环的垂直环配合；
所述锅支架的底支撑环与面板支撑配合，或底支撑环与支撑脚支撑配合。
所述的一改进盛液盘的燃气灶，其特殊之处在于：所述面板为玻璃面板，玻璃面板有一安装口；
还包括一截面呈角形的支撑环和截面呈角形的密封圈；支撑环的水平板与盛液盘的环形槽的底板碰焊的方式固定连接；
围板的角形沿板的垂直板的下端的有一梯级；密封圈设置在安装口上，支撑环嵌入安装口内，所述梯级的水平板与密封圈的水平环贴合，梯级的垂直板与密封圈的水平环的周向面配合；
所述锅支架的底支撑环的内侧有一跌级，跌级的水平面与梯级的水平板贴合，跌级的垂直面与梯级的垂直板贴合。
本发明一种改进盛液盘的燃气灶，由于采用这样的结构，锅支架与盛液盘的环形槽分离，这样落入盛液盘的液体就不会污染锅支架；另外：所述围板与环形槽的底板之间的夹角大于90度，围板与底板相交处倒圆角；这样方便清洁盛液盘。使用方便。
附图说明
图1是本发明的剖视图。
图2是图1的局部放大图。

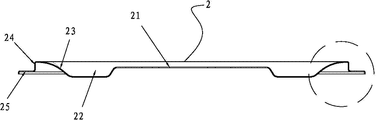

图3是本发明盛液盘的剖视图。
图4是图3的局部放大图。
图5是本发明锅支架的主视图。
图6是本发明第二种实施方式局部剖视图。
图7是本发明第三种实施方式局部剖视图。
具体实施方式
下面结合附图对本发明作进一步描述。
实施例1
如图1、图2所示，一种改进盛液盘的燃气灶包括面板1、盛液盘2、锅支架3和燃烧器4，如图5所示，锅支架3包括底支撑环31和设置在底支撑环上的锅支脚32；如图3、图4所示，所述盛液盘2上有从中心到周边依次设置有凸台21、环形槽22和带角形沿板的围板23；燃烧器4设置在凸台21上；所述围板23与环形槽22的底板之间的夹角大于90度，围板23与底板相交处倒圆角；
锅支架3的底支撑环31为方形，也可以是圆形。
环形槽22为方形环，也可以是圆形环。
所述锅支架3的底支撑环31与围板23的角形沿板24配合。
所述面板1为玻璃面板或陶瓷面板，玻璃面板有一安装口；
如图2所示，还包括一截面呈角形的支撑环5和截面呈角形的密封圈6；支撑环5的水平板与盛液盘2的环形槽22的底板碰焊的方式固定连接；
如图3、图4所示，围板23的角形沿板24的垂直板的下端的有一梯级25；密封圈6设置在安装口上；支撑环5嵌入安装口内，位于底壳内；所述梯级25的水平板与密封圈6的水平环贴合，梯级25的垂直板与密封圈6的水平环的周向面配合；支撑环5的周向面与密封圈6的垂直环的内周向面配合，防止密封圈6和盛液盘2移动。
如图2所示，所述锅支架3的底支撑环31的内侧有一跌级33，跌级33的水平面与梯级25的水平板贴合，跌级33的垂直面与梯级25的垂直板贴合。
作为本实施例的进一步改进：
围板23的角形沿板24的垂直板的下端有一支撑脚；支撑脚与密封圈6的水平环支撑配合；
所述锅支架3的底支撑环31的内侧有一跌级33，跌级33上的水平面与围板23的角形沿板24的水平板支撑配合，跌级33的垂直面与角形沿板24的垂直板配合。
作为本实施例的更进一步改进：
围板23的角形沿板24的垂直板的下端有一支撑脚；支撑脚与密封圈6的水平环支撑配合；
所述锅支架3的底支撑环31与面板支撑配合，或底支撑环31与支撑脚支撑配合。
实施例2
如图6所示，所述面板1由金属冲压制成，盛液盘2与面板1一体成型制成；
所述锅支架3的底支撑环31的内侧有一跌级33；
如图4所示，所述角形沿板24上有一梯级25，所述底支撑环31的内侧的跌级33的水平面与梯级25的水平板251配合，跌级33的垂直面与梯级25的垂直板252配合。
作为本实施例的进一步改进：
如图7所示，所述锅支架3的底支撑环31的跌级33与盛液盘2的角形沿板24配合。
所述锅支架的底支撑环下端面与面板配合，底支撑环的内环面与角形沿板的垂直板配合。
以上所述的仅是本发明的优先实施方式。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明原理的情况下，还可以作出若干改进和变型，这也视为本发明的保护范围。
Claims (9)
1.一种改进盛液盘的燃气灶，包括面板、盛液盘和锅支架，锅支架包括底支撑环和设置在底支撑环上的锅支脚；所述盛液盘上有从中心到周边依次设置有凸台、环形槽和带角形沿板的围板；其特征在于：所述围板与环形槽的底板之间的夹角大于90度，围板与底板相交处倒圆角；
所述锅支架的底支撑环与围板的角形沿板配合。
2.根据权利要求1所述的一改进盛液盘的燃气灶，其特征在于：所述围板呈弧形。
3.根据权利要求1所述的一改进盛液盘的燃气灶，其特征在于：所述围板与角形沿板的水平板相交处倒圆角。
4.根据权利要求1、2或3所述的一改进盛液盘的燃气灶，其特征在于：所述面板由金属冲压制成，盛液盘与面板一体成型制成；
所述锅支架的底支撑环的内侧有一跌级，跌级上的水平面与围板的角形沿板的水平板支撑配合，跌级的垂直面与角形沿板的垂直板配合。
5.根据权利要求1、2或3所述的一改进盛液盘的燃气灶，其特征在于：所述面板由金属冲压制成，盛液盘与面板一体成型制成；
所述锅支架的底支撑环的内侧有一跌级；
所述角形沿板上有一梯级，所述底支撑环的内侧的跌级的水平面与梯级的水平板配合，跌级的垂直面与梯级的垂直板配合。
6.根据权利要求1、2或3所述的一改进盛液盘的燃气灶，其特征在于：所述面板由金属冲压制成，盛液盘与面板一体成型制成；
所述锅支架的底支撑环下端面与面板配合，底支撑环的内环面与角形沿板的垂直板配合。
7.根据权利要求1、2或3所述的一改进盛液盘的燃气灶，其特征在于：所述面板为玻璃面板，玻璃面板有一安装口；
还包括一截面呈角形的支撑环和截面呈角形的密封圈；支撑环的水平板与盛液盘的环形槽的底板碰焊的方式固定连接；
围板的角形沿板的垂直板的下端有一支撑脚；密封圈设置在安装口上，支撑环嵌入安装口内，支撑脚与密封圈的水平环支撑配合，密封圈的垂直环与支撑环的垂直环配合；
所述锅支架的底支撑环的内侧有一跌级，跌级上的水平面与围板的角形沿板的水平板支撑配合，跌级的垂直面与角形沿板的垂直板配合。
8.根据权利要求1、2或3所述的一改进盛液盘的燃气灶，其特征在于：所述面板为玻璃面板，玻璃面板有一安装口；
还包括一截面呈角形的支撑环和截面呈角形的密封圈；支撑环的水平板与盛液盘的环形槽的底板碰焊的方式固定连接；
围板的角形沿板的垂直板的下端有一支撑脚；密封圈设置在安装口上，支撑环嵌入安装口内，支撑脚与密封圈的水平环支撑配合，密封圈的垂直环与支撑环的垂直环配合；
所述锅支架的底支撑环与面板支撑配合，或底支撑环与支撑脚支撑配合。
9.根据权利要求1、2或3所述的一改进盛液盘的燃气灶，其特征在于：所述面板为玻璃面板，玻璃面板有一安装口；
还包括一截面呈角形的支撑环和截面呈角形的密封圈；支撑环的水平板与盛液盘的环形槽的底板碰焊的方式固定连接；
围板的角形沿板的垂直板的下端的有一梯级；密封圈设置在安装口上，支撑环嵌入安装口内，所述梯级的水平板与密封圈的水平环贴合，梯级的垂直板与密封圈的水平环的周向面配合；
所述锅支架的底支撑环的内侧有一跌级，跌级的水平面与梯级的水平板贴合，跌级的垂直面与梯级的垂直板贴合。
