CN101831286B - 低密度高强度陶粒支撑剂及其生产方法 - Google Patents
低密度高强度陶粒支撑剂及其生产方法 Download PDFInfo
- Publication number
- CN101831286B CN101831286B CN 201010186011 CN201010186011A CN101831286B CN 101831286 B CN101831286 B CN 101831286B CN 201010186011 CN201010186011 CN 201010186011 CN 201010186011 A CN201010186011 A CN 201010186011A CN 101831286 B CN101831286 B CN 101831286B
- Authority
- CN
- China
- Prior art keywords
- raw material
- production method
- kiln
- propping agent
- powder
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
- 238000004519 manufacturing process Methods 0.000 title claims abstract description 16
- 239000000919 ceramic Substances 0.000 title abstract description 7
- 239000002994 raw material Substances 0.000 claims abstract description 25
- 239000000843 powder Substances 0.000 claims abstract description 13
- 239000004927 clay Substances 0.000 claims abstract description 12
- PWHULOQIROXLJO-UHFFFAOYSA-N Manganese Chemical compound [Mn] PWHULOQIROXLJO-UHFFFAOYSA-N 0.000 claims abstract description 6
- 229910052748 manganese Inorganic materials 0.000 claims abstract description 6
- 239000011572 manganese Substances 0.000 claims abstract description 6
- 238000002156 mixing Methods 0.000 claims abstract description 5
- 238000003756 stirring Methods 0.000 claims abstract description 5
- 238000005303 weighing Methods 0.000 claims abstract description 4
- 239000003795 chemical substances by application Substances 0.000 claims description 17
- 238000000034 method Methods 0.000 claims description 12
- 235000013339 cereals Nutrition 0.000 claims description 5
- 150000001875 compounds Chemical class 0.000 claims description 4
- 235000013312 flour Nutrition 0.000 claims description 4
- 239000004575 stone Substances 0.000 claims description 4
- 239000008187 granular material Substances 0.000 claims description 3
- 238000012216 screening Methods 0.000 claims description 2
- 239000000203 mixture Substances 0.000 abstract description 6
- 229910001570 bauxite Inorganic materials 0.000 abstract description 3
- 239000000463 material Substances 0.000 abstract description 3
- 239000008188 pellet Substances 0.000 abstract 2
- 238000001914 filtration Methods 0.000 abstract 1
- 238000009472 formulation Methods 0.000 abstract 1
- 238000000227 grinding Methods 0.000 abstract 1
- 238000005453 pelletization Methods 0.000 abstract 1
- KZHJGOXRZJKJNY-UHFFFAOYSA-N dioxosilane;oxo(oxoalumanyloxy)alumane Chemical compound O=[Si]=O.O=[Si]=O.O=[Al]O[Al]=O.O=[Al]O[Al]=O.O=[Al]O[Al]=O KZHJGOXRZJKJNY-UHFFFAOYSA-N 0.000 description 3
- 238000005516 engineering process Methods 0.000 description 3
- 239000004615 ingredient Substances 0.000 description 3
- 229910052863 mullite Inorganic materials 0.000 description 3
- 239000002245 particle Substances 0.000 description 3
- 239000004576 sand Substances 0.000 description 3
- 229920001353 Dextrin Polymers 0.000 description 2
- 239000004375 Dextrin Substances 0.000 description 2
- 229910052593 corundum Inorganic materials 0.000 description 2
- 239000010431 corundum Substances 0.000 description 2
- 235000019425 dextrin Nutrition 0.000 description 2
- XEEYBQQBJWHFJM-UHFFFAOYSA-N iron Substances [Fe] XEEYBQQBJWHFJM-UHFFFAOYSA-N 0.000 description 2
- 238000007873 sieving Methods 0.000 description 2
- 238000005245 sintering Methods 0.000 description 2
- ZLMJMSJWJFRBEC-UHFFFAOYSA-N Potassium Chemical compound [K] ZLMJMSJWJFRBEC-UHFFFAOYSA-N 0.000 description 1
- 229910004298 SiO 2 Inorganic materials 0.000 description 1
- 229910010413 TiO 2 Inorganic materials 0.000 description 1
- 239000004411 aluminium Substances 0.000 description 1
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 1
- 229910052782 aluminium Inorganic materials 0.000 description 1
- 230000009286 beneficial effect Effects 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- 238000006555 catalytic reaction Methods 0.000 description 1
- 230000005496 eutectics Effects 0.000 description 1
- 238000010304 firing Methods 0.000 description 1
- 239000011521 glass Substances 0.000 description 1
- 229910010272 inorganic material Inorganic materials 0.000 description 1
- 239000011147 inorganic material Substances 0.000 description 1
- 229910052742 iron Inorganic materials 0.000 description 1
- 230000019612 pigmentation Effects 0.000 description 1
- 229910052700 potassium Inorganic materials 0.000 description 1
- 239000011591 potassium Substances 0.000 description 1
- 238000002360 preparation method Methods 0.000 description 1
- 238000005096 rolling process Methods 0.000 description 1
Landscapes
- Manufacture And Refinement Of Metals (AREA)
Abstract
本发明涉及一种低密度高强度陶粒支撑剂及其生产方法。原料组成为铝矾土生料80~90%、玄武岩3~10%、粘土粉4~10%、锰矿石粉2~8%。生产时先称取原料,分别磨成细粉,过320目筛,混合搅拌均匀后制粒,同时加雾化水气,至混合料形成圆粒半成品;将半成品在回转窑中烧制,窑头温度1280~1310℃,窑尾温度290~320℃,6~8h后出窑,得到成品。本发明产品在压力69MPa、86MPa下的破碎率分别低于6.8%、9.8%,体积密度小,仅为1.45-1.55g/cm3,密度明显低于同类产品,其强度较高。本发明配方所需原料较少,并且原料易得,生产工艺简化,投资少,成本低,易于推广实施。
Description
一、技术领域:
本发明涉及一种油、气井压裂工艺用的固体支撑剂,特别是涉及一种低密度高强度陶粒支撑剂及其生产方法。
二、背景技术:
为开发深层油、气井,提高其产量,压裂工艺被广泛采用。为确保地下深层压裂缝的有效撑开,合适的支撑剂是必要的。支撑剂可增加地层的导流能力,提高油或气的产量,是压裂工艺应用好坏的一个重要因素。由于烧结陶粒强度高、圆球度好,是人们优先选择的压裂支撑剂,一直受到高度重视。我国石油行业一般把承压能力69MPa、86MPa的支撑剂称为高强度陶粒支撑剂,其中以铝矾土为主要原料,配合其他无机物料制造的陶粒支撑剂,为众多厂家采用。
中国专利200610017614.6公开一种超强度陶粒支撑剂及其制备方法,原料质量组成为铝钒土10-30%、铝土矿50-70%、高铁铝土矿8-15%、粘土7-20%、锰矿2-5%、钾长石0.5-2.5%和糊精0.1-1.2%。将上述组分磨成细粉、过筛,混合搅拌均匀,在制粒机中经水气雾化滚动成球,然后再加入糊精,过筛,在遂道窑中经高温烧结而成。该方法生产的陶粒支撑剂强度较低,产品质量不稳定,不能满足现有油、气井压裂用固体支撑剂的性能要求。因此,通过技术创新提高产品的性能质量已刻不容缓。
三、发明内容:
本发明要解决的技术问题:在于提供一种低密度高强度的陶粒支撑剂,还提供了该支撑剂的生产方法。
本发明的技术方案:
一种陶粒支撑剂,由下述重量百分比含量的原料组成,铝矾土生料80~90%、玄武岩3~10%、粘土粉4~10%、锰矿石粉2~8%。
一种陶粒支撑剂的生产方法,先称取各原料,分别磨成细粉,过320目筛,混合搅拌均匀,加入旋转制粒机中制粒,同时加雾化水气,至混合料形成圆粒半成品;将半成品在回转窑中烧制,窑头温度1280~1310℃,窑尾温度290~320℃,6~8h后出窑,得到成品。
所述半成品圆粒粒度为18目~30目;成品出窑后降温至30℃以下,过20目~40目筛筛分。
本发明原材料的性能要求(各成分含量以重量百分比表示,%):
本发明的积极有益效果:
(1)本发明精选原料,配方合理,各成分配伍性好。利用粘土粉的可塑性、结合性,制粒致密,并增加颗粒的表面光洁度,保证在常温下颗粒有一定强度。
利用主要成分铝矾土生料制得颗粒在1200-1310℃下烧制时,其中的Al2O3和SiO2发生反应,形成大量莫来石相与少量刚玉相,从而起到骨架支撑作用,使陶粒具有较高的耐压强度;成分中锰矿石粉主要是起催化和着色作用,MnO2在高温980-1200℃时,形成大量的玻璃固溶体,使Al2O3形成一次莫来石相。
玄武岩在高温1230-1300℃烧制时形成固溶体,成分中的MgO、Fe2O3、TiO2促使主料中的Al2O3形成较多的二次莫来石相或刚玉相,并填充主料骨架间的空隙,从而使陶粒达到更高强度;并且玄武岩原料易得,可降低生产成本,具有很强的实用性。以往的陶粒砂一般采用低熔物做矿化剂,在高温下形成各种晶相的混合体,导致陶粒砂的强度较低。
(2)利用本发明方法生产的产品在压力69MPa、86MPa下的破碎率分别低于6.8%、9.8%,体积密度在1.45-1.55g/cm3,密度明显低于同类产品,其强度高于其它同类产品,表面光洁度较高,有效提高了产品质量,降低了石油压裂成本。本发明产品的性能见表1。
(3)本发明所需原料较少,并且原料易得,生产工艺简化,投资少,成本低,易于推广实施。
四、具体实施方式:
实施例1:低密度高强度陶粒支撑剂及其生产方法
原料组成见表1,以重量百分比计,铝矾土生料为89%、玄武岩为4%、粘土粉为5%、锰矿石粉为2%。原料性能要求见技术方案部分。
称取各原料,分别磨成细粉,过320目筛,过筛率大于98.5%,将原料混合搅拌均匀,在制粒机单向匀速转动下,混合料连续均匀加入制粒机,同时加雾化水气,至混合料形成大小不一的圆粒,过18目~30目筛,要求过筛率大于80%以上,然后再转动10-15分钟,过18目~30目筛后得到半成品;将半成品提入料仓,经传送带送入回转窑中烧制,按窑体每转一圈4~6分钟的转速转动,窑头温度1280~1310℃,窑尾温度290~320℃,6~8h后出窑;降温至30℃以下,过20目~40目筛后得到成品。
实施例2~15:原料配方见表1,原料要求及生产方法同实施例1,不再重述。

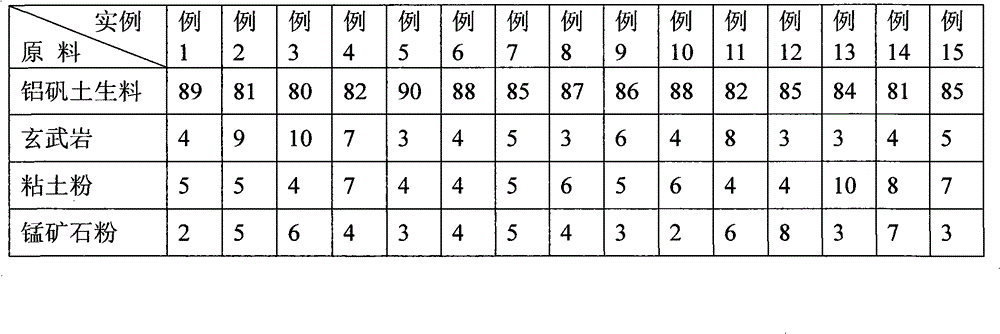

表1 各实施例的陶粒支撑剂成分(以重量百分比计,%)。
表2 本发明实施例中产品的性能指标
Claims (4)
2.一种权利要求1所述陶粒支撑剂的生产方法,其特征在于:称取各原料,分别磨成细粉,过320目筛,混合搅拌均匀,加入旋转制粒机中制粒,同时加雾化水气,至混合料形成圆粒半成品;将半成品在回转窑中烧制,窑头温度1280~1310℃,窑尾温度290~320℃,6~8h后出窑,得到成品。
3.根据权利要求2所述陶粒支撑剂的生产方法,其特征在于:所述半成品圆粒粒度为18目~30目。
4.根据权利要求2所述陶粒支撑剂的生产方法,其特征在于:所述成品出窑后降温至30℃以下,过20目~40目筛筛分。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN 201010186011 CN101831286B (zh) | 2010-05-28 | 2010-05-28 | 低密度高强度陶粒支撑剂及其生产方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN 201010186011 CN101831286B (zh) | 2010-05-28 | 2010-05-28 | 低密度高强度陶粒支撑剂及其生产方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| CN101831286A CN101831286A (zh) | 2010-09-15 |
| CN101831286B true CN101831286B (zh) | 2013-01-16 |
Family
ID=42715506
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| CN 201010186011 Expired - Fee Related CN101831286B (zh) | 2010-05-28 | 2010-05-28 | 低密度高强度陶粒支撑剂及其生产方法 |
Country Status (1)
| Country | Link |
|---|---|
| CN (1) | CN101831286B (zh) |
Families Citing this family (15)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN102268248B (zh) * | 2011-07-05 | 2013-04-03 | 郑州德赛尔陶粒有限公司 | 低密度高强度红柱石压裂支撑剂及其生产方法 |
| CN102942916B (zh) * | 2012-11-13 | 2014-10-29 | 垣曲县刚玉陶粒有限责任公司 | 一种超低密度陶粒支撑剂及其制备方法 |
| CN103773356B (zh) * | 2014-01-21 | 2016-11-16 | 成都新柯力化工科技有限公司 | 一种页岩气开采用颗粒料及其制备方法 |
| RU2558571C1 (ru) * | 2014-07-01 | 2015-08-10 | Федеральное государственное бюджетное учреждение науки Институт физико-технических проблем Севера им. В.П. Ларионова СО РАН | Керамическая масса |
| CN104232074B (zh) * | 2014-09-22 | 2017-01-18 | 信阳市上天梯怡和矿产资源开发有限公司 | 一种以凝灰岩为主要原料的低密高强石油陶粒支撑剂及其制备方法 |
| CN105152629A (zh) * | 2015-08-25 | 2015-12-16 | 洛阳麦德陶粒有限公司 | 一种玄武岩陶粒砂 |
| CN105112042A (zh) * | 2015-08-25 | 2015-12-02 | 洛阳麦德陶粒有限公司 | 一种低成本石油压裂支撑剂 |
| CN107098719B (zh) * | 2017-06-08 | 2020-09-11 | 吉林大学 | 一种利用超塑性粘土制备轻质陶粒的工艺 |
| CN108300453A (zh) * | 2017-11-23 | 2018-07-20 | 柳州市柳晶科技股份有限公司 | 一种利用工业废渣制备的陶粒支撑剂 |
| CN107954621A (zh) * | 2017-12-31 | 2018-04-24 | 郑州德赛尔陶粒有限公司 | 超低密度陶粒砂造粒机及造粒方法 |
| CN108046781B (zh) * | 2017-12-31 | 2023-11-07 | 河南祥盛陶粒有限公司 | 高强度陶粒砂制备工艺 |
| CN108455991A (zh) * | 2018-01-08 | 2018-08-28 | 邯郸市马头盛火陶瓷有限公司 | 铸造陶粒及其制备方法和应用 |
| CN110093149A (zh) * | 2019-06-03 | 2019-08-06 | 太原理工大学 | 一种煤矸石基多孔陶粒支撑剂的制备方法 |
| CN115403364B (zh) * | 2022-09-09 | 2023-07-14 | 天津大学 | 高铝粉煤灰预处理后快速烧结工艺制备柱状莫来石的方法 |
| CN119038956A (zh) * | 2024-08-26 | 2024-11-29 | 武汉理工大学 | 一种机制砂污泥滤饼制备的高强陶粒及方法 |
Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN1844298A (zh) * | 2006-04-05 | 2006-10-11 | 渑池县方圆陶粒砂厂 | 超强度陶粒支撑剂及其制备方法 |
| CN101432132A (zh) * | 2004-09-20 | 2009-05-13 | 禾逊专业化学公司 | 用作支撑剂或用于砾石充填的颗粒,及其制造和使用方法 |
| CN101617018A (zh) * | 2006-12-27 | 2009-12-30 | 普拉德研究及开发股份有限公司 | 支撑剂、支撑剂制备方法以及支撑剂的用途 |
Family Cites Families (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US9096790B2 (en) * | 2007-03-22 | 2015-08-04 | Hexion Inc. | Low temperature coated particles comprising a curable liquid and a reactive powder for use as proppants or in gravel packs, methods for making and using the same |
-
2010
- 2010-05-28 CN CN 201010186011 patent/CN101831286B/zh not_active Expired - Fee Related
Patent Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN101432132A (zh) * | 2004-09-20 | 2009-05-13 | 禾逊专业化学公司 | 用作支撑剂或用于砾石充填的颗粒,及其制造和使用方法 |
| CN1844298A (zh) * | 2006-04-05 | 2006-10-11 | 渑池县方圆陶粒砂厂 | 超强度陶粒支撑剂及其制备方法 |
| CN101617018A (zh) * | 2006-12-27 | 2009-12-30 | 普拉德研究及开发股份有限公司 | 支撑剂、支撑剂制备方法以及支撑剂的用途 |
Also Published As
| Publication number | Publication date |
|---|---|
| CN101831286A (zh) | 2010-09-15 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN101831286B (zh) | 低密度高强度陶粒支撑剂及其生产方法 | |
| CN101914374B (zh) | 高强度陶粒支撑剂及其生产方法 | |
| CN101696113B (zh) | 一种低密度烧结陶粒压裂支撑剂的低成本制备方法 | |
| CN101270280A (zh) | 一种油气井用压裂支撑剂及其制备方法 | |
| CN107474820B (zh) | 制备压裂支撑剂用组合物和压裂支撑剂及其制备方法 | |
| CN105925257B (zh) | 一种低密度陶粒支撑剂及其制备方法 | |
| CN102515697B (zh) | 凹凸棒河底淤泥陶粒砂 | |
| CN102732245B (zh) | 一种低密度陶粒支撑剂及其制备方法 | |
| CN106431349A (zh) | 一种超低密度堇青石质石油压裂支撑剂及其制备方法 | |
| AU2016335193A1 (en) | Sintered spheres, process for their production and use thereof | |
| CN100368504C (zh) | 超强度陶粒支撑剂及其制备方法 | |
| CN102268248B (zh) | 低密度高强度红柱石压裂支撑剂及其生产方法 | |
| CN101774800B (zh) | 含硬质碳化物的陶瓷颗粒及其制造方法 | |
| CN103740356A (zh) | 一种石油压裂支撑剂及其制造方法 | |
| CN107721392A (zh) | 压裂支撑剂组合物和压裂支撑剂及其制备方法 | |
| CN106396624B (zh) | 一种煤矸石支撑剂及其制备方法 | |
| CN101811876A (zh) | 陶粒支撑剂的生产方法 | |
| CN103756665B (zh) | 一种以焦宝石为原料的低密度支撑剂及其制备方法 | |
| CN108046756B (zh) | 利用钒钛磁铁矿预选抛尾渣制备压裂陶粒支撑剂的方法 | |
| CN102718469A (zh) | 一种水力压裂用超轻质陶瓷颗粒及其制备方法 | |
| CN107056267A (zh) | 压裂支撑剂及其制备方法 | |
| CN109293346A (zh) | 一种低密度石油压裂支撑剂及其制备方法 | |
| CN103289673B (zh) | 一种高密度、高强度陶粒支撑剂及其制备方法 | |
| CN107011887A (zh) | 压裂支撑剂用添加剂、压裂支撑剂及其制备方法 | |
| CN112300776A (zh) | 一种以刚玉-钙长石为主晶相的压裂支撑剂及制备方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| C06 | Publication | ||
| PB01 | Publication | ||
| C10 | Entry into substantive examination | ||
| SE01 | Entry into force of request for substantive examination | ||
| C14 | Grant of patent or utility model | ||
| GR01 | Patent grant | ||
| C17 | Cessation of patent right | ||
| CF01 | Termination of patent right due to non-payment of annual fee |
Granted publication date: 20130116 Termination date: 20130528 |
