CN100425543C - 含重金属离子、难降解有机废水的电生物处理装置及方法 - Google Patents
含重金属离子、难降解有机废水的电生物处理装置及方法 Download PDFInfo
- Publication number
- CN100425543C CN100425543C CNB2005100144422A CN200510014442A CN100425543C CN 100425543 C CN100425543 C CN 100425543C CN B2005100144422 A CNB2005100144422 A CN B2005100144422A CN 200510014442 A CN200510014442 A CN 200510014442A CN 100425543 C CN100425543 C CN 100425543C
- Authority
- CN
- China
- Prior art keywords
- tower
- heavy metal
- electrobiological
- metal ions
- wastewater
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
- 239000002351 wastewater Substances 0.000 title claims abstract description 57
- 229910001385 heavy metal Inorganic materials 0.000 title claims abstract description 32
- 238000000034 method Methods 0.000 title abstract description 21
- 150000002500 ions Chemical class 0.000 claims abstract description 31
- 239000007788 liquid Substances 0.000 claims abstract description 28
- 238000006243 chemical reaction Methods 0.000 claims abstract description 27
- 230000003197 catalytic effect Effects 0.000 claims abstract description 13
- 238000004062 sedimentation Methods 0.000 claims abstract description 11
- 238000009826 distribution Methods 0.000 claims abstract description 4
- 239000000463 material Substances 0.000 claims description 14
- 229910052751 metal Inorganic materials 0.000 claims description 11
- 239000002184 metal Substances 0.000 claims description 11
- 244000005700 microbiome Species 0.000 claims description 11
- 239000007772 electrode material Substances 0.000 claims description 9
- 239000007790 solid phase Substances 0.000 claims description 9
- YADSGOSSYOOKMP-UHFFFAOYSA-N dioxolead Chemical compound O=[Pb]=O YADSGOSSYOOKMP-UHFFFAOYSA-N 0.000 claims description 8
- 239000010935 stainless steel Substances 0.000 claims description 8
- 229910001220 stainless steel Inorganic materials 0.000 claims description 8
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 claims description 7
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 claims description 6
- 229910044991 metal oxide Inorganic materials 0.000 claims description 6
- 150000004706 metal oxides Chemical class 0.000 claims description 6
- 238000005260 corrosion Methods 0.000 claims description 5
- 230000007797 corrosion Effects 0.000 claims description 5
- 239000002245 particle Substances 0.000 claims description 5
- UQSXHKLRYXJYBZ-UHFFFAOYSA-N Iron oxide Chemical compound [Fe]=O UQSXHKLRYXJYBZ-UHFFFAOYSA-N 0.000 claims description 4
- PXHVJJICTQNCMI-UHFFFAOYSA-N Nickel Chemical compound [Ni] PXHVJJICTQNCMI-UHFFFAOYSA-N 0.000 claims description 4
- KDLHZDBZIXYQEI-UHFFFAOYSA-N Palladium Chemical compound [Pd] KDLHZDBZIXYQEI-UHFFFAOYSA-N 0.000 claims description 4
- RTAQQCXQSZGOHL-UHFFFAOYSA-N Titanium Chemical compound [Ti] RTAQQCXQSZGOHL-UHFFFAOYSA-N 0.000 claims description 4
- 239000000945 filler Substances 0.000 claims description 4
- VNWKTOKETHGBQD-UHFFFAOYSA-N methane Chemical class C VNWKTOKETHGBQD-UHFFFAOYSA-N 0.000 claims description 4
- 239000010815 organic waste Substances 0.000 claims description 4
- BASFCYQUMIYNBI-UHFFFAOYSA-N platinum Chemical compound [Pt] BASFCYQUMIYNBI-UHFFFAOYSA-N 0.000 claims description 4
- WOCIAKWEIIZHES-UHFFFAOYSA-N ruthenium(iv) oxide Chemical compound O=[Ru]=O WOCIAKWEIIZHES-UHFFFAOYSA-N 0.000 claims description 4
- NDVLTYZPCACLMA-UHFFFAOYSA-N silver oxide Chemical compound [O-2].[Ag+].[Ag+] NDVLTYZPCACLMA-UHFFFAOYSA-N 0.000 claims description 4
- 239000007921 spray Substances 0.000 claims description 4
- XOLBLPGZBRYERU-UHFFFAOYSA-N tin dioxide Chemical compound O=[Sn]=O XOLBLPGZBRYERU-UHFFFAOYSA-N 0.000 claims description 4
- 239000010936 titanium Substances 0.000 claims description 4
- 229910052719 titanium Inorganic materials 0.000 claims description 4
- 239000011324 bead Substances 0.000 claims description 3
- 235000010410 calcium alginate Nutrition 0.000 claims description 3
- 229960002681 calcium alginate Drugs 0.000 claims description 3
- 239000000648 calcium alginate Substances 0.000 claims description 3
- OKHHGHGGPDJQHR-YMOPUZKJSA-L calcium;(2s,3s,4s,5s,6r)-6-[(2r,3s,4r,5s,6r)-2-carboxy-6-[(2r,3s,4r,5s,6r)-2-carboxylato-4,5,6-trihydroxyoxan-3-yl]oxy-4,5-dihydroxyoxan-3-yl]oxy-3,4,5-trihydroxyoxane-2-carboxylate Chemical compound [Ca+2].O[C@@H]1[C@H](O)[C@H](O)O[C@@H](C([O-])=O)[C@H]1O[C@H]1[C@@H](O)[C@@H](O)[C@H](O[C@H]2[C@H]([C@@H](O)[C@H](O)[C@H](O2)C([O-])=O)O)[C@H](C(O)=O)O1 OKHHGHGGPDJQHR-YMOPUZKJSA-L 0.000 claims description 3
- KJTLSVCANCCWHF-UHFFFAOYSA-N Ruthenium Chemical compound [Ru] KJTLSVCANCCWHF-UHFFFAOYSA-N 0.000 claims description 2
- WGLPBDUCMAPZCE-UHFFFAOYSA-N Trioxochromium Chemical compound O=[Cr](=O)=O WGLPBDUCMAPZCE-UHFFFAOYSA-N 0.000 claims description 2
- 229910045601 alloy Inorganic materials 0.000 claims description 2
- 239000000956 alloy Substances 0.000 claims description 2
- 229910052793 cadmium Inorganic materials 0.000 claims description 2
- BDOSMKKIYDKNTQ-UHFFFAOYSA-N cadmium atom Chemical compound [Cd] BDOSMKKIYDKNTQ-UHFFFAOYSA-N 0.000 claims description 2
- CXKCTMHTOKXKQT-UHFFFAOYSA-N cadmium oxide Inorganic materials [Cd]=O CXKCTMHTOKXKQT-UHFFFAOYSA-N 0.000 claims description 2
- CFEAAQFZALKQPA-UHFFFAOYSA-N cadmium(2+);oxygen(2-) Chemical compound [O-2].[Cd+2] CFEAAQFZALKQPA-UHFFFAOYSA-N 0.000 claims description 2
- 239000000919 ceramic Substances 0.000 claims description 2
- 229910002804 graphite Inorganic materials 0.000 claims description 2
- 239000010439 graphite Substances 0.000 claims description 2
- 239000011256 inorganic filler Substances 0.000 claims description 2
- 229910003475 inorganic filler Inorganic materials 0.000 claims description 2
- 239000011159 matrix material Substances 0.000 claims description 2
- 239000000203 mixture Substances 0.000 claims description 2
- 229910052759 nickel Inorganic materials 0.000 claims description 2
- 229920000620 organic polymer Polymers 0.000 claims description 2
- 229910052763 palladium Inorganic materials 0.000 claims description 2
- 229910052697 platinum Inorganic materials 0.000 claims description 2
- 229910052703 rhodium Inorganic materials 0.000 claims description 2
- 239000010948 rhodium Substances 0.000 claims description 2
- MHOVAHRLVXNVSD-UHFFFAOYSA-N rhodium atom Chemical compound [Rh] MHOVAHRLVXNVSD-UHFFFAOYSA-N 0.000 claims description 2
- 229910052707 ruthenium Inorganic materials 0.000 claims description 2
- 229910001923 silver oxide Inorganic materials 0.000 claims description 2
- 229910000423 chromium oxide Inorganic materials 0.000 claims 1
- 229920002554 vinyl polymer Polymers 0.000 claims 1
- 230000005684 electric field Effects 0.000 abstract description 8
- 230000008901 benefit Effects 0.000 abstract description 3
- 238000003487 electrochemical reaction Methods 0.000 abstract description 3
- 238000005859 coupling reaction Methods 0.000 abstract description 2
- 241000736262 Microbiota Species 0.000 abstract 1
- 238000004064 recycling Methods 0.000 abstract 1
- ISWSIDIOOBJBQZ-UHFFFAOYSA-N Phenol Chemical compound OC1=CC=CC=C1 ISWSIDIOOBJBQZ-UHFFFAOYSA-N 0.000 description 8
- 239000007789 gas Substances 0.000 description 8
- 230000008569 process Effects 0.000 description 7
- 238000005070 sampling Methods 0.000 description 7
- 230000015556 catabolic process Effects 0.000 description 6
- 238000006731 degradation reaction Methods 0.000 description 6
- 230000000694 effects Effects 0.000 description 6
- 239000000126 substance Substances 0.000 description 6
- 238000009713 electroplating Methods 0.000 description 5
- 238000010992 reflux Methods 0.000 description 5
- 238000005273 aeration Methods 0.000 description 4
- 239000000969 carrier Substances 0.000 description 4
- 239000003344 environmental pollutant Substances 0.000 description 4
- 230000002572 peristaltic effect Effects 0.000 description 4
- 231100000719 pollutant Toxicity 0.000 description 4
- 238000001179 sorption measurement Methods 0.000 description 4
- 238000010170 biological method Methods 0.000 description 3
- 238000004519 manufacturing process Methods 0.000 description 3
- 230000000813 microbial effect Effects 0.000 description 3
- 238000012544 monitoring process Methods 0.000 description 3
- 239000010865 sewage Substances 0.000 description 3
- 241000894006 Bacteria Species 0.000 description 2
- 238000006065 biodegradation reaction Methods 0.000 description 2
- 238000005345 coagulation Methods 0.000 description 2
- 230000015271 coagulation Effects 0.000 description 2
- 238000005265 energy consumption Methods 0.000 description 2
- 238000005189 flocculation Methods 0.000 description 2
- 230000016615 flocculation Effects 0.000 description 2
- 229910021645 metal ion Inorganic materials 0.000 description 2
- LQNUZADURLCDLV-UHFFFAOYSA-N nitrobenzene Chemical compound [O-][N+](=O)C1=CC=CC=C1 LQNUZADURLCDLV-UHFFFAOYSA-N 0.000 description 2
- 239000005416 organic matter Substances 0.000 description 2
- 238000007254 oxidation reaction Methods 0.000 description 2
- 238000004065 wastewater treatment Methods 0.000 description 2
- ISPYQTSUDJAMAB-UHFFFAOYSA-N 2-chlorophenol Chemical compound OC1=CC=CC=C1Cl ISPYQTSUDJAMAB-UHFFFAOYSA-N 0.000 description 1
- 102000004190 Enzymes Human genes 0.000 description 1
- 108090000790 Enzymes Proteins 0.000 description 1
- 241000282414 Homo sapiens Species 0.000 description 1
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 description 1
- 230000002378 acidificating effect Effects 0.000 description 1
- 230000009471 action Effects 0.000 description 1
- 239000003463 adsorbent Substances 0.000 description 1
- 239000007864 aqueous solution Substances 0.000 description 1
- 230000003139 buffering effect Effects 0.000 description 1
- 239000003638 chemical reducing agent Substances 0.000 description 1
- 239000003795 chemical substances by application Substances 0.000 description 1
- 239000011651 chromium Substances 0.000 description 1
- 229940117975 chromium trioxide Drugs 0.000 description 1
- GAMDZJFZMJECOS-UHFFFAOYSA-N chromium(6+);oxygen(2-) Chemical compound [O-2].[O-2].[O-2].[Cr+6] GAMDZJFZMJECOS-UHFFFAOYSA-N 0.000 description 1
- 238000000975 co-precipitation Methods 0.000 description 1
- 239000000701 coagulant Substances 0.000 description 1
- 238000010668 complexation reaction Methods 0.000 description 1
- 238000011161 development Methods 0.000 description 1
- 230000026058 directional locomotion Effects 0.000 description 1
- 230000007646 directional migration Effects 0.000 description 1
- 238000011143 downstream manufacturing Methods 0.000 description 1
- 239000000975 dye Substances 0.000 description 1
- 238000004070 electrodeposition Methods 0.000 description 1
- 238000005868 electrolysis reaction Methods 0.000 description 1
- 238000005516 engineering process Methods 0.000 description 1
- 238000003912 environmental pollution Methods 0.000 description 1
- 229910052739 hydrogen Inorganic materials 0.000 description 1
- 239000001257 hydrogen Substances 0.000 description 1
- 239000010842 industrial wastewater Substances 0.000 description 1
- 238000009413 insulation Methods 0.000 description 1
- 230000003993 interaction Effects 0.000 description 1
- 239000000543 intermediate Substances 0.000 description 1
- 230000007246 mechanism Effects 0.000 description 1
- 238000001465 metallisation Methods 0.000 description 1
- 230000007269 microbial metabolism Effects 0.000 description 1
- 238000012986 modification Methods 0.000 description 1
- 230000004048 modification Effects 0.000 description 1
- 239000007800 oxidant agent Substances 0.000 description 1
- 230000003647 oxidation Effects 0.000 description 1
- 238000010525 oxidative degradation reaction Methods 0.000 description 1
- 239000012071 phase Substances 0.000 description 1
- 239000000049 pigment Substances 0.000 description 1
- 238000001556 precipitation Methods 0.000 description 1
- 238000002360 preparation method Methods 0.000 description 1
- 238000003672 processing method Methods 0.000 description 1
- 230000001737 promoting effect Effects 0.000 description 1
- 238000006479 redox reaction Methods 0.000 description 1
- 230000009467 reduction Effects 0.000 description 1
- 238000000926 separation method Methods 0.000 description 1
- 239000010802 sludge Substances 0.000 description 1
- 150000003384 small molecules Chemical class 0.000 description 1
- 239000002910 solid waste Substances 0.000 description 1
- 238000005507 spraying Methods 0.000 description 1
- 238000006467 substitution reaction Methods 0.000 description 1
- 238000012546 transfer Methods 0.000 description 1
- 238000005406 washing Methods 0.000 description 1
Images
Classifications
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02W—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO WASTEWATER TREATMENT OR WASTE MANAGEMENT
- Y02W10/00—Technologies for wastewater treatment
- Y02W10/10—Biological treatment of water, waste water, or sewage
Landscapes
- Water Treatment By Electricity Or Magnetism (AREA)
Abstract
本发明涉及含重金属离子、难降解有机废水的电生物处理装置及方法，本发明包括电生物反应塔，在塔顶部设置有排气口，底部设置有气体分布装置，塔体上下部各至少有一个进液口或排液口，排液口与沉淀池相连，由塔壁和塔心构成一对电极，塔外壁套有绝缘层。最大优点是可以采用多维电极强化电场，从而促进电化学反应的进行和重金属离子的定向移动，催化电极/高效功能微生物群的耦合反应可以使高浓度难降解有机废水经处理后达到国家排放甚至回用标准。本发明装置操作方式灵活，其占地面积小、处理废水浓度范围大，不会产生二次污染，废水经该装置处理后可直接达到国家排放标准。
Description
技术领域
本发明涉及工业废水处理技术，特别是含重金属离子、难降解有机废水的电生物处理装置及方法。
背景技术
随着现代工业的发展，越来越多的化工产品不断为人类带来更为方便、丰富的物质生活。但与此同时，在这些产品的生产和使用过程中，其所产生许多有机物不但会严重的污染环境，而且很难被生物降解，如苯酚、氯酚、硝基苯、多种染料及其中间体等等。目前国内对这类物质常用混凝降解法、高温氧化降解法、生物降解法、电解降解法等进行处理。其中混凝降解法处理装置对一些污染物能够有效去除，但由混凝剂和污染物形成的沉淀会造成环境污染；高温氧化降解法对反应器材的材质要求较高，在处理较低浓度废水时不够经济适用；由于此类难降解有机物的可生化性(BOD/COD值)低，所以采用传统的生物降解法处理装置处理效果很差；电解降解法装置处理此类废水的原理是利用电解过程所产生的氧化剂(O2、O3、OH、ClO-)或还原剂(H2、H+)等与废水中的难降解有机物进行氧化还原反应，使之转化成易降解的小分子有机物甚至CO2、H2O等无机物。
含重金属离子的有机废水主要来源于工业鞣革、颜料生产、家电制造、汽车工业，电镀和一些固体废渣洗涤等，其BOD与COD值严重偏高，一旦排放到自然环境中将极大的破坏生态平衡系统，对此类废水国内目前主要采用絮凝剂絮凝沉淀装置、吸附剂吸附装置等进行处理。微生物反应装置处理废水的机理是依据获得高效功能菌对重金属离子的吸附作用、酶的催化转化作用、络合作用、絮凝作用、共沉淀作用及对pH值的缓冲作用，使金属离子被沉积，经固一液分离，废水被净化。而外直流电场的存在可以促进装置内废水中的重金属离子定向迁移，强化其传递过程并促进与生物膜中复合微生物相互作用，更有利于生物膜吸附。
微生物对重金属离子的反应原理可表述为，在水溶液中，伴随重金属离子的电沉积过程，
阴极主要有三类反应发生：
金属沉积：Mz++ze-→M0↑
氢逸出：2H++2e-→H2↑或2H2O+2e-→H2↑+2OH-
金属离子还原：M2++e-→M(z-1)
专利CN1295033A和CN1285316A分别采用电解降解法处理难降解有机废水，不仅使废水的COD值大大降低，而且大大提高了电解处理后谁的可生化性(BOD/COD增大)。然而使用中发现，上述装置处理废水时，电流效率相对较低、电极材料腐蚀比较严重。此外，为保证废水能达标排放，电解处理后的废水还需要进行生物处理。专利CN1435379A所述的电生物反应装置能够较好的处理难降解的有机废水，但是从其所列举的实施例子来看，该装置所能处理的难降解有机物浓度较低。
专利CN2114658采用氧化反应塔处理可溶性重金属离子，并可以减少中和剂用量，专利CN1401590用菌丝体表面包覆生物吸附剂，适用于重金属离子含量5～2000ppm的废水处理，其吸附容量能达到30～100mg/g，可重复使用达20次。
发明内容
本发明的目的在于，克服上述装置存在的不足，而提供一种将电化学反应和微生物代谢耦合为一体的高效率，低运行成本、低能耗、运行稳定的电生物装置。
本发明的含重金属离子、难降解有机废水的电生物处理装置，包括电生物反应塔，在塔顶部设置有排气口，底部设置有气体分布装置，塔体上下部各至少有一个进液口或排液口，排液口与沉淀池相连，由塔壁和塔心构成一对电极，塔外壁套有绝缘层。
本发明的进液口和排液口是可以互换的，根据情况当采用顺流处理方式时从塔上部进料；采用逆流处理方式时采用塔底进料。
塔顶部排气口可以根据情况改为一个带有排气口的喷淋装置14，同时配置有塔顶进液口4。
本发明的电极是：塔壁7以耐腐蚀金属或活性炭纤维为阴极，塔心9以一管状或棒状普通金属电极或催化电极材料作为阳极；或以耐腐蚀金属棒或管为阴极置于塔心9，以催化电极材料制成阳极塔壁7。
电极材料为石墨、活性碳纤维、不锈钢、钛基一金属氧化物表面改性材质、不锈钢基一金属氧化物表面改性材质或陶瓷基质金属氧化物表面改性材质，表面改性物质包括二氧化铅、二氧化锡，二氧化钌，三氧化二铬、氧化镉、氧化铁、氧化银、镉、镍、铂、钌、铑、钯或其合金。
本发明的对含重金属离子、难降解有机废水的电生物处理装置的方法，是在塔体内放置载有微生物的固定或流化固相载体8。载有微生物的固定或流化固相载体8为海藻酸钙载体颗粒、活性炭载体颗粒、普通的无机填料载体、有机高分子填料载体、PVA惰性包埋剂载体或以上所述载体改性制成的具有导电性的多维电极填料载体及其混合物。在电生物反应塔6内的填充率为15％-96％。
本发明采用的电源1为低压直流电源或交流电源或脉冲电源。
本发明所提供的重金属离子、难降解有机废水的电生物处理装置，其最大优点是可以采用多维电极强化电场，从而促进电化学反应的进行和重金属离子的定向移动，催化电极/高效功能微生物群的耦合反应可以使高浓度难降解有机废水经处理后达到国家排放甚至回用标准。本发明装置可大大减少污泥的产量，且运行成本低、能耗低、运行稳定、操作方式灵活的装置，其占地面积小、处理废水浓度范围大，不会产生二次污染，废水经该装置处理后可直接达到国家排放标准。
附图说明
附图1为本发明的结构示意图；
其中：1直流电源2污水池3蠕动泵4塔顶进液口5排气口6电生物反应塔7塔壁电极8固定载体9塔心电极10绝缘层11气体分布器12进气管曝气头13空气压缩机14喷淋装置15塔顶进(出)液口16沉淀池17取样口18阀门19塔底进(出)样口
具体实施方式
下面结合附图和实施例进一步描述本发明：
附图1为本发明的结构示意图，由图可知，在电生物反应塔6顶部设排气口5，并可视情况需要改装为一个带有排气管的喷淋装置14，底部安装一气体分布装置9，塔体上下部各有一个进液口15和排液口19，塔顶进液口4仅配合喷淋工艺使用，排液口19与沉淀池16相连，塔壁以耐腐蚀金属为阴极7，塔心9以一管状或棒状普通金属电极或催化电极材料作为阳极，或以耐腐蚀金属棒或管阴极置于塔心9，而以催化电极材料制成阳极塔壁7，塔外壁套有绝缘层，塔体内放置载有微生物的固定或流化固相载体8。排液口15和排液口19根据情况可以互换，如果是塔底进料，即改为进液口19进液，排液口15与沉淀池16相连。
根据上述的发明装置，具体操作实例和效果如下：
实施例1
本实施例提供的重金属离子、难降解有机废水的电生物处理装置，其电场由直流电源1提供，电生物反应塔6垂直放置，以不锈钢为塔内壁7作为阴极，外包绝缘层10，以一根不锈钢棒作为阳极置于塔心9，在两级之间填充载有微生物的PVA包埋金属小珠作为固相载体8，该载体在塔内电场作用下构成多维电极，载体8的填充率为90％，空气从电生物反应塔6底部进气管曝气头12经气体分布器11进入该塔，气体从塔顶排气口5排出，污水池2中待处理的电镀废水和沉淀池16中部分回流水经蠕动泵3，再通过塔顶喷淋装置14中的塔顶进液口5滴流进入电生物反应塔6，废水在塔内停留6小时，经处理过的废水由电生物反应塔底部出液口19进入沉淀池16，部分回流，部分排出；即完成电镀废水的处理，处理过程中可以随时打开取样口17处的阀门18，进行取样监测。
用本实施例提供的重金属离子、难降解废水的电生物处理装置处理某电镀厂酸性废水，该类废水pH＝1.67，C(Cr6+)＝134.2mg/L，C(Zn2+)＝41.47mg/L，C(CN-)＝18.48mg/L。本实施例对废水的处理效果与单独电化学处理装置、单独微生物处理装置效果比较如下表1：
表1
实施例2：
本实施例提供的重金属离子、难降解有机废水的电生物处理装置其电场由直流电源1提供，电生物反应塔6垂直放置，以钛基二氧化铅表面改性材质制成塔内壁7作为阳极，塔外壁包绝缘层10，以一根不锈钢棒作为阴极置于塔心9，在两级之间填充载有微生物的PVA包埋金属小珠作为固相载体8，该载体在塔内电场作用下构成多维电极，载体8的填充率为85％，空气从电生物反应塔6底部进气管曝气头12经气体分布器11进入该塔，气体从塔顶排气口5排出，污水池2中待处理的电镀废水和沉淀池16中部分回流水经蠕动泵3，再通过塔底进液管19逆流进入电生物反应塔6，废水在塔内停留24小时，经处理过的废水由电生物反应塔上部出液管15进入沉降池16，部分回流，部分排出；即完成难降解废水的处理，处理过程中可以随时打开取样口17处的阀门18，进行取样监测。
用本实施例提供的重金属离子、难降解废水的电生物处理装置处理以苯酚为模拟污染物的废水，并与单独催化电极法、单独生物法处理该类废水的比较，所处理的模拟废水所含苯酚浓度为1250mg/L，折合COD值为3000mg/L(1g苯酚＝2.4gCOD苯酚)，废水在反应器中停留时间为24小时，三种方法处理效果如表2：
表2
| 生物法 | 催化电极法 | 电生物法 | |
| 苯酚去除率％(1h) | 74.5 | 54.9 | 83.9 |
| 12h | 77.2 | 63.7 | 91.6 |
| 18h | 81.8 | 72.0 | 97.3 |
| 24h | 83.2 | 77.1 | 99.6 |
实施例3：
本实施例提供的重金属离子、难降解有机废水的电生物处理装置，其电场由直流电源1提供，电生物反应塔6垂直放置，以钛基二氧化铅表面改性材质制成塔内壁7作为阳极，塔外壁包绝缘层10，以一根不锈钢棒作为阴极置于塔心9，在两级之间填充包埋高效降酚菌的海藻酸钙载体颗粒8，空气从电生物反应塔6底部进气管曝气头12经气体分布器11进入该塔，从而构成放大阳极催化电生物三相流化床，气体从塔顶排气口5排出，污水池2中待处理的电镀废水和沉淀池16中部分回流水经蠕动泵3，再通过塔底进液管19进入电生物反应塔6，经处理过的废水由电生物反应塔上部出液管15进入沉降池16，部分回流，部分排出；即完成难降解废水的处理，，处理过程中可以随时打开取样口17处的阀门18，进行取样监测。
用本实施例提供的重金属离子、难降解废水的电生物处理装置处理含苯酚和Pb2+为模拟污染物的废水，并与单独催化电极法、单独生物法处理该类废水的比较，所处理的模拟废水所含苯酚浓度为1000mg/L，折合COD值为2400mg/L，Pb2+浓度为30mg/L三种方法处理效果如表3：

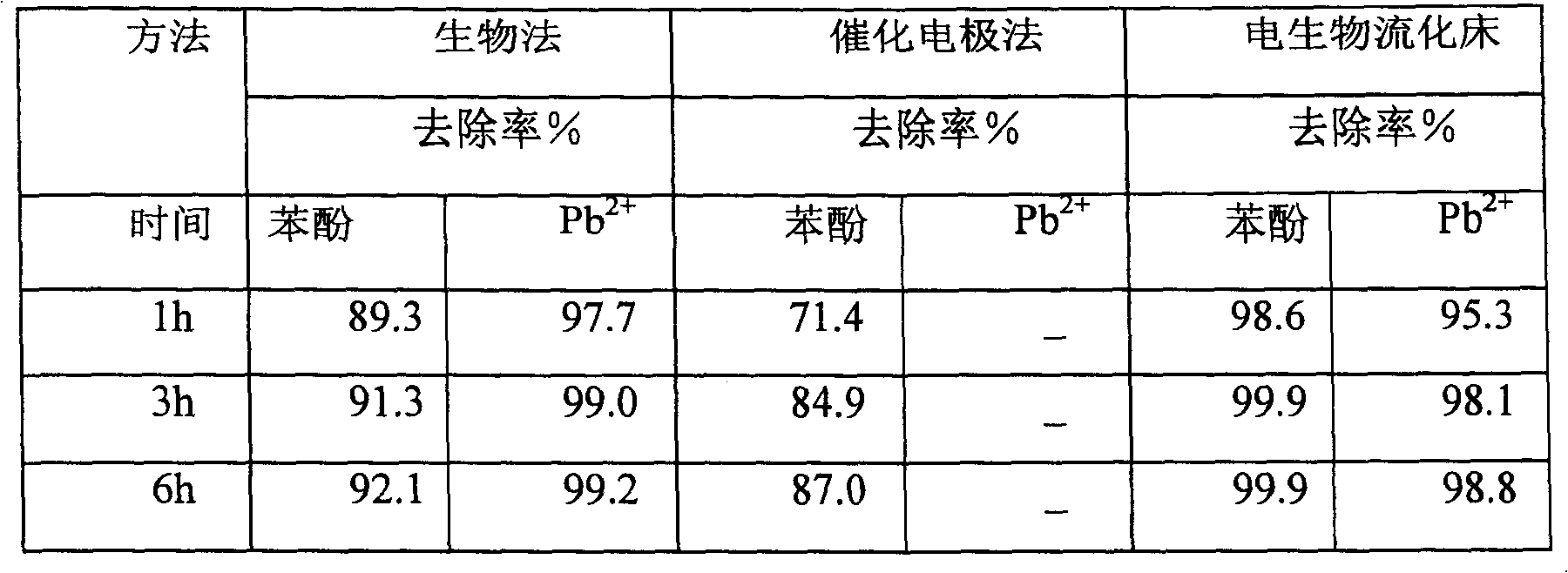

表3
本发明公开和提出含重金属离子、难降解有机废水的电生物处理装置及方法，已通过较佳实施例子进行了描述，相关技术人员明显能在不脱离本发明内容、精神和范围内对本文所述的结构和制备方法进行改动或适当变更与组合，来实现本发明技术。特别需要指出的是，所有相类似的替换和改动对本领域技术人员来说是显而易见的，他们都被视为包括在本发明精神、范围和内容中。
Claims (10)
1. 一种对含重金属离子、难降解有机废水电生物处理的装置，包括电生物反应塔，其特征在于，在塔顶部设置有排气口，底部设置有气体分布装置，塔体上下部各至少有一个进液口和排液口，排液口与沉淀池相连，由塔壁和塔心构成一对电极，塔外壁套有绝缘层。
2. 如权利要求1所述的一种对含重金属离子、难降解有机废水的电生物处理装置，其特征是所述的进液口和排液口能够互换。
3. 如权利要求1所述的一种对含重金属离子、难降解有机废水电生物处理的装置，其特征是所述的塔顶部排气口为一个带有排气管的喷淋装置。
4. 如权利要求1所述的一种对含重金属离子、难降解有机废水电生物处理的装置，其特征是所述的一对电极是：塔壁以耐腐蚀金属或活性碳纤维为阴极，塔心以一管状或棒状普通金属电极或催化电极材料作为阳极；或以耐腐蚀金属棒或管为阴极置于塔心，以催化电极材料制成阳极塔壁。
5. 如权利要求1所述的一种对含重金属离子、难降解有机废水电生物处理的装置，其特征是所述的电生物处理装置为塔式，电极材料为石墨、活性碳纤维、不锈钢、钛基-金属氧化物表面改性材质、不锈钢基-金属氧化物表面改性材质或陶瓷基质金属氧化物表面改性材质，表面改性物质包括二氧化铅、二氧化锡，二氧化钌，三氧化二铬、氧化镉、氧化铁、氧化银、镉、镍、铂、钌、铑、钯或其合金。
6. 一种权利要求1所述的对含重金属离子、难降解有机废水电生物处理的装置，其特征是在塔体内放置载有微生物的固定或流化固相载体。
7. 一种如权利要求6所述的对含重金属离子、难降解有机废水电生物处理的装置，其特征是所述的载有微生物的固定或流化固相载体为海藻酸钙载体颗粒、活性炭载体颗粒、聚乙烯醇包埋金属小珠载体或以上所述载体改性制成的具有导电性的多维电极填料载体及其混合物。
8. 一种如权利要求6所述的对含重金属离子、难降解有机废水电生物处理的装置，其特征是所述的载有微生物的固定或流化固相载体为普通的无机填料载体或有机高分子填料载体。
9. 如权利要求6所述的一种对含重金属离子、难降解有机废水电生物处理的装置，其特征是所述的载有微生物的固定或流化固相载体在电生物反应塔内的填充率为15％-96％。
10. 一种如权利要求1所述的对含重金属离子、难降解有机废水电生物处理的装置，其特征是所述电极的电源为低压直流电源或交流电源或脉冲电源。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CNB2005100144422A CN100425543C (zh) | 2005-07-07 | 2005-07-07 | 含重金属离子、难降解有机废水的电生物处理装置及方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CNB2005100144422A CN100425543C (zh) | 2005-07-07 | 2005-07-07 | 含重金属离子、难降解有机废水的电生物处理装置及方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| CN1749177A CN1749177A (zh) | 2006-03-22 |
| CN100425543C true CN100425543C (zh) | 2008-10-15 |
Family
ID=36604860
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| CNB2005100144422A Expired - Fee Related CN100425543C (zh) | 2005-07-07 | 2005-07-07 | 含重金属离子、难降解有机废水的电生物处理装置及方法 |
Country Status (1)
| Country | Link |
|---|---|
| CN (1) | CN100425543C (zh) |
Families Citing this family (14)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN102295329B (zh) * | 2011-08-15 | 2012-11-07 | 重庆大学 | 一种桃醛废水的处理方法 |
| CN102336472B (zh) * | 2011-09-08 | 2013-07-31 | 大连理工大学 | 一种电增强厌氧氨氧化反应装置 |
| CN102424471A (zh) * | 2011-10-20 | 2012-04-25 | 天津工业大学 | 一种厌氧电生物工艺降解氯代芳烃类污染物的方法 |
| CN103623449B (zh) * | 2013-11-11 | 2016-03-30 | 王云锋 | 空气除臭杀菌装置及其方法 |
| CN103708659B (zh) * | 2013-12-17 | 2015-05-20 | 陕西科技大学 | 一种毛皮含铬染色废液电化学处理及回用的方法 |
| CN103668305B (zh) * | 2014-01-02 | 2016-03-23 | 哈尔滨工业大学 | 一种内置多电极体系的导流板式微生物电解池及其使用方法 |
| CN104118967B (zh) * | 2014-07-03 | 2016-06-22 | 济南大学 | 一种气水异向流电生物耦合净水系统及净水方法 |
| CN104118966B (zh) * | 2014-07-03 | 2016-01-20 | 济南大学 | 一种气水异向流三维电生物耦合净水系统及净水方法 |
| CN104163473B (zh) * | 2014-07-29 | 2016-06-29 | 广东威迪科技股份有限公司 | 一种用于废水处理的新型电化学处理设备及其废水处理方法 |
| CN106542613A (zh) * | 2016-10-09 | 2017-03-29 | 洛阳鼎威材料科技有限公司 | 一种污水处理电催化阳极材料、及其制备方法 |
| CN109422332A (zh) * | 2017-08-21 | 2019-03-05 | 光大水务科技发展（南京）有限公司 | 含镍电镀废水处理方法 |
| CN115159743A (zh) * | 2022-07-15 | 2022-10-11 | 张彧 | 清洗设备的控制方法及相关装置 |
| CN117585790A (zh) * | 2022-08-15 | 2024-02-23 | 曜净生物科技股份有限公司 | 结合pva凝胶颗粒和电解作用的水处理方法 |
| CN116332327B (zh) * | 2023-04-06 | 2025-12-23 | 哈尔滨工业大学 | 用于三维电催化的陶瓷微生物粒子电极的制备方法 |
Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2000325757A (ja) * | 1999-05-20 | 2000-11-28 | Mitsubishi Rayon Co Ltd | 懸濁液濃縮装置 |
| CN1435379A (zh) * | 2002-01-30 | 2003-08-13 | 中国科学院过程工程研究所 | 难降解有机废水的电生物处理装置 |
| CN1440934A (zh) * | 2003-04-08 | 2003-09-10 | 大连理工大学 | 双极性脉冲放电水处理方法 |
-
2005
- 2005-07-07 CN CNB2005100144422A patent/CN100425543C/zh not_active Expired - Fee Related
Patent Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2000325757A (ja) * | 1999-05-20 | 2000-11-28 | Mitsubishi Rayon Co Ltd | 懸濁液濃縮装置 |
| CN1435379A (zh) * | 2002-01-30 | 2003-08-13 | 中国科学院过程工程研究所 | 难降解有机废水的电生物处理装置 |
| CN1440934A (zh) * | 2003-04-08 | 2003-09-10 | 大连理工大学 | 双极性脉冲放电水处理方法 |
Also Published As
| Publication number | Publication date |
|---|---|
| CN1749177A (zh) | 2006-03-22 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN100494101C (zh) | 一种光电磁集成的废水高级氧化方法及其装置 | |
| CN105601039B (zh) | 一种处理硝基苯类废水的方法 | |
| CN100425543C (zh) | 含重金属离子、难降解有机废水的电生物处理装置及方法 | |
| CN110156146A (zh) | 一种同时去除水中硝酸氮和微量有机物的生物膜电化学反应器 | |
| CN101462789B (zh) | 填埋场渗滤液生物处理尾水的深度处理方法 | |
| WO2013156002A1 (zh) | 一种纳米催化电解絮凝气浮装置 | |
| CN102874960A (zh) | 三维粒子光电同步耦合催化氧化处理高盐难降解有机工业废水的装置及方法 | |
| CN201567249U (zh) | 超声电化学废水处理装置 | |
| CN102701338A (zh) | 一种焦化废水深度处理工艺 | |
| CN104710052B (zh) | 一种吹脱‑微电解‑Fenton氧化法处理含高浓度硝基苯废水的方法及装置 | |
| CN100471796C (zh) | 利用低温等离子体处理工业废水的方法及处理装置 | |
| CN105253964B (zh) | 一种铁曝气‑光催化有机废水降解装置 | |
| CN111333235A (zh) | 一种垃圾渗滤液处理系统和工艺 | |
| CN102674505B (zh) | 一种利用电芬顿反应处理有机污水的专用设备 | |
| CN101618905A (zh) | 含磷废水的臭氧强化电絮凝处理方法 | |
| CN106145483B (zh) | 一种废水多重氧化处理方法及装置 | |
| CN101234805A (zh) | 高效脱氮的电化学氧化水处理方法及系统 | |
| CN102718290A (zh) | 一种催化氧化节电的电解处理废水的方法 | |
| CN202400888U (zh) | 一种高级氧化处理污水的装置 | |
| CN102126778A (zh) | 一种多相电催化氧化处理有机废水槽型装置及其方法 | |
| CN1186269C (zh) | 难降解有机废水的电生物处理装置 | |
| CN105417845A (zh) | 一种垃圾渗滤膜浓缩液的处理装置及方法 | |
| CN105936571A (zh) | 一种处理聚氨酯（pu）合成革废水的方法 | |
| CN104229995A (zh) | 一种双污泥塔式电生物反应器降解难降解有机废水的方法 | |
| CN112979011A (zh) | 一种含油废水处理工艺 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| C06 | Publication | ||
| PB01 | Publication | ||
| C10 | Entry into substantive examination | ||
| SE01 | Entry into force of request for substantive examination | ||
| C14 | Grant of patent or utility model | ||
| GR01 | Patent grant | ||
| C17 | Cessation of patent right | ||
| CF01 | Termination of patent right due to non-payment of annual fee |
Granted publication date: 20081015 |
